Cosa fa un cilindro pneumatico? Funzioni, tipi e usi

Cosa fa una bombola pneumatica: la risposta breve

An cilindro dell'aria - chiamato anche cilindro pneumatico - converte l'energia dell'aria compressa in movimento meccanico lineare. Quando l'aria pressurizzata entra in un lato del cilindro, spinge un pistone lungo un foro sigillato, generando una forza di spinta o trazione controllata. Quella forza sposta un carico, blocca una parte, solleva un pezzo, aziona una valvola o esegue decine di altre attività meccaniche in ambienti industriali, automobilistici e di produzione.

In termini pratici: si fornisce aria alla pressione impostata e il cilindro fornisce una corsa precisa e ripetibile. La maggior parte delle bombole pneumatiche standard funziona tra 40 e 150 PSI (da 2,8 a 10,3 bar) , producendo forze che vanno da pochi newton in cilindri miniaturizzati a decine di migliaia di newton in unità industriali di grande diametro. Un cilindro con alesaggio di 100 mm a 6 bar, ad esempio, produce circa 4.712 N (circa 1.060 lbf) di spinta, sufficienti per inserire a pressione un cuscinetto, stampare un'etichetta o far avanzare un cancello di trasportatore in meno di un secondo.

Il vantaggio principale rispetto agli attuatori idraulici o elettrici è la semplicità: l'aria è pulita, comprimibile e disponibile praticamente in ogni fabbrica. Gli attuatori pneumatici non richiedono linee di ritorno per il fluido, non generano accumulo di calore dai motori e, se sottoposti a corretta manutenzione, possono essere sottoposti a cicli milioni di volte senza usura significativa.

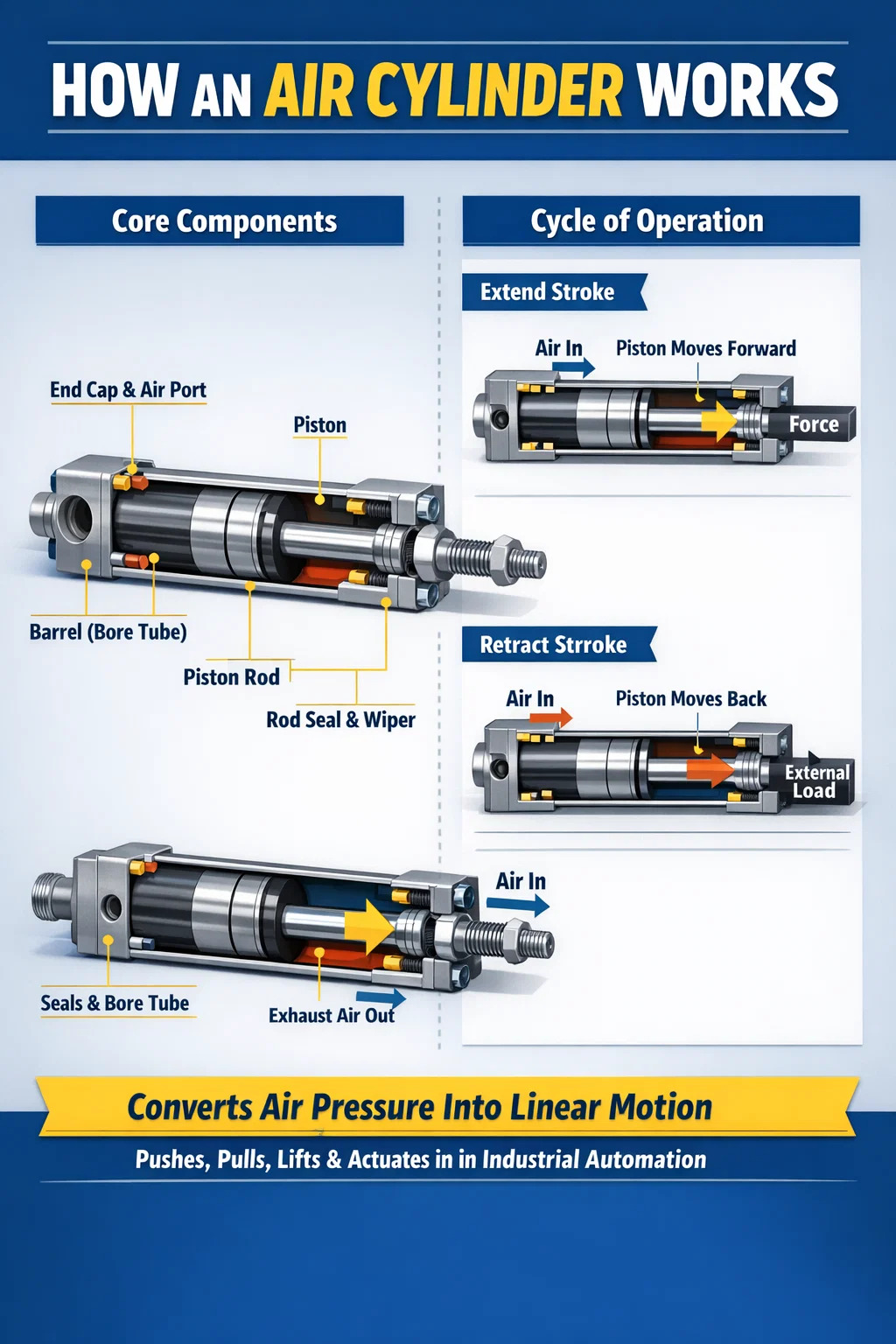

Come funziona internamente una bombola pneumatica

Comprendere la meccanica interna aiuta nella selezione, nel dimensionamento o nella risoluzione dei problemi di un cilindro pneumatico. Ogni cilindro pneumatico condivide la stessa architettura fondamentale, anche quando la forma esterna varia.

Componenti principali

• Canna (tubo forato): L'alloggiamento cilindrico, generalmente realizzato in lega di alluminio, acciaio inossidabile o alluminio anodizzato duro. Il diametro del foro determina direttamente la forza di uscita.
• Pistone: Un disco che scorre all'interno del foro, sigillato da O-ring o guarnizioni a labbro per impedire il passaggio dell'aria.
• Asta del pistone: Uno stelo in acciaio temprato e cromato fissato al pistone, trasmette la forza al carico esterno.
• Tappi terminali (teste): Sigillare entrambe le estremità della canna e contenere le porte di ingresso/uscita dell'aria.
• Guarnizione stelo e raschiatore: Prevenire perdite d'aria lungo lo stelo e mantenere i contaminanti fuori dal foro.
• Regolatori del cuscino: Valvole a spillo opzionali integrate nei cappucci terminali che decelerano il pistone vicino alla fine della corsa, riducendo il rumore dell'impatto e l'usura.

Il ciclo del movimento

Quando un'elettrovalvola si apre, l'aria compressa fluisce nella porta all'estremità del cilindro. La pressione dell'aria si accumula contro la faccia del pistone. La forza è uguale alla pressione moltiplicata per l'area effettiva del pistone (F = P × A) . Quando la forza supera l'attrito e la resistenza al carico, il pistone avanza, estendendo lo stelo. Per ritrarsi, la valvola commuta: l'aria entra nell'attacco dell'estremità dello stelo, la pressione agisce sull'area anulare del pistone (area completa meno la sezione trasversale dello stelo) e lo stelo si tira indietro. L'aria esausta esce attraverso un silenziatore per ridurre il rumore.

Questo ciclo completo – estensione e ritrazione – può avvenire in frazioni di secondo. I cilindri pneumatici ad alta velocità utilizzati nelle linee di confezionamento completano comunemente da 5 a 10 cicli completi al secondo. Nelle celle robotizzate di prelievo e posizionamento, i tempi di ciclo da 200 a 300 millisecondi per corsa sono standard.

Tipi di cilindri pneumatici e cosa fa ciascuno

Non tutti i cilindri pneumatici svolgono la stessa funzione o sono adatti a ogni applicazione. Il design del cilindro determina come si muove, quanta forza applica e in quale direzione agisce. Di seguito è riportata una ripartizione delle tipologie più comuni.

A semplice effetto e a doppio effetto: quale funziona di più?

I cilindri pneumatici a semplice effetto utilizzano la pressione dell'aria in una sola direzione; una molla di ritorno riporta indietro l'asta. Consumano circa la metà dell'aria delle unità a doppio effetto, il che li rende attraenti per semplici operazioni di bloccaggio in cui solo la corsa di estensione richiede potenza. Tuttavia, la molla occupa spazio interno, riduce la lunghezza effettiva della corsa del 10–20% e la forza della molla agisce contro il pistone in estensione, riducendo la forza di uscita netta.

I cilindri pneumatici a doppio effetto utilizzano aria compressa sia per la corsa di estensione che per quella di retrazione. Questo è il tipo più comune nell'automazione industriale , che rappresenta la maggior parte delle installazioni di attuatori pneumatici in tutto il mondo. Forniscono una forza completamente controllabile in entrambe le direzioni, consentono un controllo preciso della velocità con limitatori di flusso su ciascuna porta e non hanno rigidità della molla per tenere conto dei calcoli della forza.

Dove vengono utilizzati i cilindri pneumatici: applicazioni nel mondo reale

I cilindri pneumatici sono presenti praticamente in ogni settore manifatturiero e in molte aree delle infrastrutture quotidiane. La loro velocità, pulizia e convenienza li rendono gli attuatori lineari dominanti nelle applicazioni di forza da leggera a media.

Linee di produzione e assemblaggio

Questa è la più vasta area di applicazione per i cilindri pneumatici. Sulle linee di assemblaggio automobilistico, gli attuatori pneumatici eseguono attività tra cui il trasferimento delle parti, il bloccaggio delle parti durante la saldatura, la pressatura delle cerniere delle porte e il posizionamento dei dispositivi di avvitamento. Una singola stazione di assemblaggio della carrozzeria di un veicolo può utilizzare da 50 a 200 cilindri pneumatici individuali che lavorano in sequenze sincronizzate. Le dimensioni degli alesaggi variano generalmente da 32 mm a 125 mm, con corse da 25 mm a 400 mm a seconda dell'attività.

Lavorazione di alimenti e bevande

La lavorazione degli alimenti richiede attuatori che possano essere lavati con detergenti caustici e resistenti alla contaminazione. I cilindri pneumatici in acciaio inossidabile con guarnizioni conformi alla FDA e senza porte di lubrificazione esterne sono standard negli impianti di imbottigliamento, nelle linee di panetteria e negli impianti di lavorazione della carne. Qui i cilindri pneumatici smistano i prodotti sui nastri trasportatori, azionano gli ugelli di riempimento e azionano i macchinari di imballaggio, completando migliaia di cicli all'ora in ambienti ad elevata umidità.

Macchine per l'imballaggio

Le macchine astucciatrici, le macchine form-fill-seal e le formatrici di scatole fanno molto affidamento sui cilindri pneumatici per la piegatura delle alette, la spinta del prodotto e la formazione delle scatole. L’alto tasso di ciclo – alcune linee di confezionamento funzionano da 400 a 600 pacchi al minuto — richiede attuatori con risposta quasi istantanea e lunga durata. Qui sono particolarmente comuni i cilindri a profilo compatto (serie ISO 21287), che consentono di risparmiare spazio nei telai delle macchine affollati.

Movimentazione e trasporto di materiali

I cilindri pneumatici deviano i prodotti alle giunzioni dei trasportatori, sollevano e abbassano i cancelli di arresto e azionano i sollevatori di pallet nelle operazioni di magazzino. I cilindri pneumatici senza stelo sono particolarmente preziosi in questi contesti perché forniscono corse lunghe – fino a 6.000 mm in alcuni modelli a catalogo – senza la riduzione di spazio di uno stelo esteso.

Attrezzature per servizi automobilistici

I sollevatori per veicoli, gli smontagomme e i torni freno si affidano tutti ad attuatori pneumatici. I sistemi aria su olio nelle carrozzerie combinano la velocità della pneumatica con l'incomprimibilità dell'idraulica, utilizzando un cilindro pneumatico per spingere il fluido idraulico per operazioni di pressatura precise, applicando fino a 20 tonnellate di forza da una fornitura d'aria dell'officina.

Attrezzature mediche e di laboratorio

I cilindri pneumatici in miniatura con alesaggi fino a 6 mm vengono utilizzati nelle apparecchiature diagnostiche, nei robot per la gestione dei campioni e nei letti ospedalieri. Questi cilindri utilizzano aria secca pulita o azoto, rendendoli compatibili con ambienti sterili. Il loro peso ridotto e il funzionamento privo di vibrazioni sono fondamentali nella strumentazione di laboratorio di precisione.

Edilizia e attrezzature pesanti

Sebbene i macchinari pesanti utilizzino più spesso cilindri idraulici per la loro maggiore densità di forza, i cilindri pneumatici compaiono ancora nei sistemi di frenatura ad aria compressa, nell'azionamento delle porte su autobus e treni e nei martelli pneumatici. I cilindri pneumatici telescopici sollevano i pianali degli autocarri con cassone ribaltabile e azionano i montacarichi della piattaforma dove non è richiesto un posizionamento intermedio esatto.

Come calcolare la forza prodotta da un cilindro pneumatico

Per dimensionare correttamente un cilindro pneumatico è necessario calcolare due valori di forza: la forza di estensione (che agisce sull'intera faccia del pistone) e la forza di retrazione (che agisce sulla zona anulare del pistone, che è ridotta dalla sezione trasversale dello stelo).

Estendi la formula della forza

F_estensione = P × (π/4) × D²

Dove P è la pressione di alimentazione in Pascal (1 bar = 100.000 Pa) e D è il diametro del foro in metri.

Formula della forza di ritrazione

F_retrazione = P × (π/4) × (D² − d²)

Dove d è il diametro dell'asta. Per un cilindro alesaggio 63 mm con stelo 20 mm funzionante a 6 bar:

• Forza estesa: 600.000 × (π/4) × 0,063² ≈ 1.870 N
• Forza di ritrazione: 600.000 × (π/4) × (0,063² − 0,020²) ≈ 1.681 N

In pratica, la forza di uscita effettiva è inferiore del 10–20% rispetto a quella teorica a causa dell'attrito della guarnizione e della contropressione nella linea di scarico. Gli ingegneri in genere applicano un fattore di efficienza compreso tra 0,8 e 0,9 quando calcolano la forza effettiva del cilindro per il dimensionamento del carico.

Selezionare sempre un cilindro che fornisce almeno il 25–50% in più di forza teorica rispetto al carico richiesto per garantire un'attuazione affidabile nell'intero intervallo operativo di pressione e temperatura.

Cilindro pneumatico vs. cilindro idraulico vs. attuatore elettrico

La scelta tra attuatori lineari pneumatici, idraulici ed elettrici dipende dai requisiti di forza, dalle esigenze di precisione, dal ciclo di lavoro e dalle condizioni ambientali. Ogni tecnologia eccelle in diversi scenari.

Il cibo da asporto: i cilindri pneumatici vincono in termini di velocità, semplicità e costi iniziali . I cilindri idraulici dominano dove è richiesta una forza massiccia in un pacchetto compatto. Gli attuatori elettrici guidano quando la precisione del posizionamento a metà corsa o il recupero di energia sono importanti. Molte fabbriche moderne utilizzano tutte e tre le tecnologie nella stessa struttura, ciascuna adattata al compito che gestisce meglio.

Specifiche chiave da comprendere quando si seleziona un cilindro pneumatico

L'acquisto del cilindro sbagliato, anche leggermente sottodimensionato, può portare a cicli errati, usura prematura delle guarnizioni, tempi di fermo macchina e costose perdite di produzione. La comprensione delle seguenti specifiche previene la maggior parte degli errori di selezione.

Diametro del foro

L'alesaggio è il diametro interno della canna del cilindro ed è il fattore determinante principale della forza di uscita. Le dimensioni dei fori standard seguono la serie ISO 15552 o NFPA T3.6.7: 12, 16, 20, 25, 32, 40, 50, 63, 80, 100, 125, 160, 200, 250 e 320 mm sono incrementi comuni. Raddoppiando il foro si quadruplica la forza alla stessa pressione, poiché la forza scala con l'area (A = πD²/4).

Lunghezza della corsa

La corsa è la distanza totale percorsa dallo stelo del pistone tra la posizione completamente retratta e quella completamente estesa. Le corse più lunghe aumentano il rischio di deformazione dello stelo sotto carichi di compressione. La maggior parte dei produttori fornisce grafici sulla resistenza delle colonne per determinare il carico di spinta massimo consentito per una determinata corsa e diametro dello stelo. Per corse superiori a circa 10 volte il diametro del foro si rendono necessari cilindri guidati o supporti esterni.

Intervallo di pressione operativa

La maggior parte dei cilindri pneumatici ha una pressione nominale compresa tra 1 e 10 bar (tra 14,5 e 145 PSI). La pressione operativa minima, in genere compresa tra 1 e 2 bar, è fondamentale: le bombole dimensionate per funzionare a 4 bar possono bloccarsi o funzionare in modo irregolare se la pressione dell'aria dell'impianto diminuisce durante i picchi di domanda. Verificare sempre la pressione minima regolata dell'alimentazione dell'aria all'ingresso del cilindro, non solo all'uscita del compressore.

Stile di montaggio

Il montaggio determina il modo in cui il cilindro trasmette la forza al telaio della macchina e come gestisce il disallineamento. Gli stili di montaggio comuni includono:

• Montaggio su piede (FB): Si fissa su una superficie piana; rigido, adatto per carichi assiali puri.
• Montaggio a flangia (FA/FF): Imbullonato al cappuccio o all'estremità dello stelo; molto rigido, elevata capacità di carico.
• Attacco a cerniera (CB/CA): Permette al cilindro di ruotare; necessario quando il percorso del carico ha un movimento angolare.
• Supporto perno (MT): Perni su perno centrale; utilizzato nelle presse e nei meccanismi di collegamento.

I supporti rigidi (piede e flangia) devono essere utilizzati solo quando il carico è perfettamente allineato con l'asse dello stelo. Qualsiasi disallineamento angolare con un supporto rigido crea un carico laterale sullo stelo del pistone, accelerando l'usura della guarnizione dello stelo e potenzialmente piegando lo stelo nel tempo.

Ammortizzazione

Quando un pistone raggiunge la fine della corsa ad alta velocità, urta il fondello. Senza ammortizzazione, ciò crea carichi d'urto che danneggiano il cilindro, il telaio della macchina e qualsiasi attrezzatura collegata. I regolatori dell'ammortizzazione integrati intrappolano una sacca d'aria davanti al pistone vicino alla fine della corsa, creando un effetto pneumatico. A velocità del pistone superiori a 300 mm/s l'ammortizzazione deve essere considerata standard piuttosto che facoltativo.

Materiale della guarnizione e classificazione della temperatura

Le guarnizioni standard in NBR (nitrile) coprono temperature comprese tra −20°C e 80°C e sono adeguate per la maggior parte degli ambienti di fabbrica. Le applicazioni ad alta temperatura (forni di verniciatura, fonderie) richiedono guarnizioni in FKM (Viton) classificate per 200°C. Le applicazioni a bassa temperatura o adatte alla sicurezza alimentare possono richiedere guarnizioni in EPDM o componenti rivestiti in PTFE. L'utilizzo del materiale di tenuta sbagliato è una causa frequente di guasto prematuro del cilindro.

Problemi comuni con i cilindri pneumatici e come risolverli

Anche i cilindri pneumatici ben selezionati sviluppano guasti nel tempo. Il riconoscimento precoce dei sintomi consente di risparmiare notevoli tempi di inattività e costi di riparazione.

Il cilindro va alla deriva o non riesce a mantenere la posizione

Se un cilindro carico si sposta lentamente dalla sua posizione estesa quando la valvola si chiude, la guarnizione del pistone perde aria oltre la faccia del pistone. Questa è una delle modalità di guasto del cilindro pneumatico più comuni . La soluzione prevede la sostituzione degli O-ring del pistone o delle guarnizioni a labbro. Prima di farlo, controllare se il cilindro è stato utilizzato al di sopra della sua pressione nominale, che accelera l'estrusione della guarnizione negli spazi liberi.

Perdite d'aria esterne sull'asta

Un sibilo o un flusso d'aria visibile attorno alla guarnizione dello stelo indicano l'usura della guarnizione dello stelo o un danno alla superficie dello stelo. Le aste cromate possono sviluppare cavità di corrosione o rigature se la guarnizione del raschiatore si guasta e consente l'ingresso di contaminanti. Un'asta bucherellata taglia rapidamente le nuove guarnizioni: l'asta stessa deve essere ispezionata e spesso sostituita. In ambienti difficili, prendi in considerazione le aste in acciaio inossidabile con rivestimento ceramico per una durata significativamente più lunga.

Corsa lenta o fiacca

Se un cilindro completa la corsa più lentamente del previsto, controllare in questo ordine: pressione di alimentazione all'attacco del cilindro (confermare che non vi sia caduta di pressione nelle linee), valvole di controllo del flusso (potrebbero essere impostate in modo troppo restrittivo), tazza del filtro dell'aria (il filtro intasato riduce il flusso) e alesaggio del cilindro (la corrosione interna o la contaminazione aumentano l'attrito della guarnizione). Un controllo del flusso di scarico parzialmente chiuso è la causa più comune di estensione lenta nelle installazioni sul campo.

Il cilindro non si estende sotto carico

Quando un cilindro si muove liberamente senza carico ma si blocca sotto il carico dell'applicazione, la dimensione del foro è inadeguata per la forza richiesta. Ricalcolare utilizzando F = P × A, tenendo conto dell'attrito e della contropressione. La soluzione è aumentare la dimensione del foro, aumentare la pressione di alimentazione (entro limiti di sicurezza) o ridurre la richiesta di carico. Non aumentare mai semplicemente la pressione oltre il massimo nominale del cilindro: ciò danneggerebbe le guarnizioni e potrebbe rompere i cappucci terminali.

Usura prematura delle guarnizioni

Le guarnizioni che necessitano di sostituzione dopo solo pochi mesi di servizio, anziché dopo i milioni di cicli previsti, di solito si guastano per uno dei tre motivi: fornitura di aria contaminata (particelle abrasive che rigano il foro e le guarnizioni), carico laterale sullo stelo (per disallineamento) o lubrificazione inadeguata. Utilizzare un'unità FRL (filtro-regolatore-lubrificatore) su ogni linea di alimentazione pneumatica. Per i cilindri senza olio con guarnizioni in PTFE, assicurarsi che l'aria sia pulita e asciutta anziché aggiungere lubrificante nebulizzato, che degrada il PTFE.

Come prolungare la durata utile del cilindro pneumatico

Una bombola pneumatica ben mantenuta in un ambiente industriale pulito dovrebbe durare Da 50 a 100 milioni di cicli prima di dover sostituire il kit di guarnizioni. Per raggiungere tale durata è necessario prestare attenzione all'intero circuito pneumatico, non solo al cilindro stesso.

• Filtrare l'aria a 5 micron o migliore. La contaminazione da particolato è la causa principale dell'usura accelerata di alesaggi e guarnizioni. Un filtro standard da 40 micron non è sufficiente per la protezione del cilindro.
• Regolare la pressione di alimentazione al livello effettivo più basso. Il funzionamento a 6 bar quando 4 bar raggiungono la forza richiesta spreca energia e aumenta lo stress sulla tenuta. Ogni bar di pressione in eccesso riduce in modo misurabile la durata della guarnizione.
• Installare l'ammortizzazione su tutte le applicazioni ad alta velocità. L'impatto di fine corsa senza ammortizzo può generare forze d'urto istantanee da 5 a 10 volte la forza operativa, rompendo i cappucci terminali e deformando i pistoni.
• Allineare esattamente lo stelo del cilindro con il percorso del carico. Anche 1–2 gradi di disallineamento angolare creano un carico laterale continuo che usura le guarnizioni dello stelo da 3 a 5 volte più velocemente rispetto a un'installazione correttamente allineata.
• Utilizzare un essiccatore o un postrefrigeratore sull'uscita del compressore. L'acqua di condensa nella linea dell'aria provoca la corrosione interna dei fori in alluminio non rivestito e degrada le pellicole lubrificanti sulle guarnizioni.
• Pianificare l'ispezione periodica delle condizioni dell'asta. Controllare visivamente l'eventuale presenza di vaiolature, rigature o corrosione sull'asta ogni tre-sei mesi in ambienti normali, mensilmente in condizioni difficili.

Standard ISO che regolano le bombole pneumatiche

La standardizzazione garantisce che le bombole di diversi produttori siano dimensionalmente intercambiabili, rendendo semplice la sostituzione e l'approvvigionamento da più fonti. Gli standard primari sono:

• ISO 15552: Il principale standard internazionale per cilindri pneumatici a profilo tondo e quadrato (ex ISO 6431 e VDMA 24562). Specifica le dimensioni del foro, le filettature delle porte, le dimensioni di montaggio e le filettature dell'estremità stelo. Questo è lo standard per la maggior parte dei cilindri industriali di medie e grandi dimensioni in tutto il mondo.
• ISO21287: Cilindri compatti con requisiti di spazio di montaggio limitati. Comune nelle macchine per imballaggio e alimentari dove gli involucri della macchina sono stretti.
• ISO 6432: Cilindri miniaturizzati con alesaggio da 8 a 25 mm, utilizzati in attività di strumentazione e assemblaggio leggero.
• NFPA T3.6.7: Lo standard nordamericano (NFPA) che disciplina i cilindri a tiranti comuni nei macchinari industriali nordamericani. Le dimensioni del foro e gli schemi di montaggio differiscono dalla norma ISO 15552, quindi verificare lo standard applicabile prima di acquistare la sostituzione.

Specificare un cilindro pneumatico conforme allo standard ISO significa che qualsiasi prodotto conforme al produttore verrà installato come sostituto immediato: un vantaggio significativo nelle catene di fornitura globali in cui i marchi preferiti possono avere tempi di consegna lunghi.
