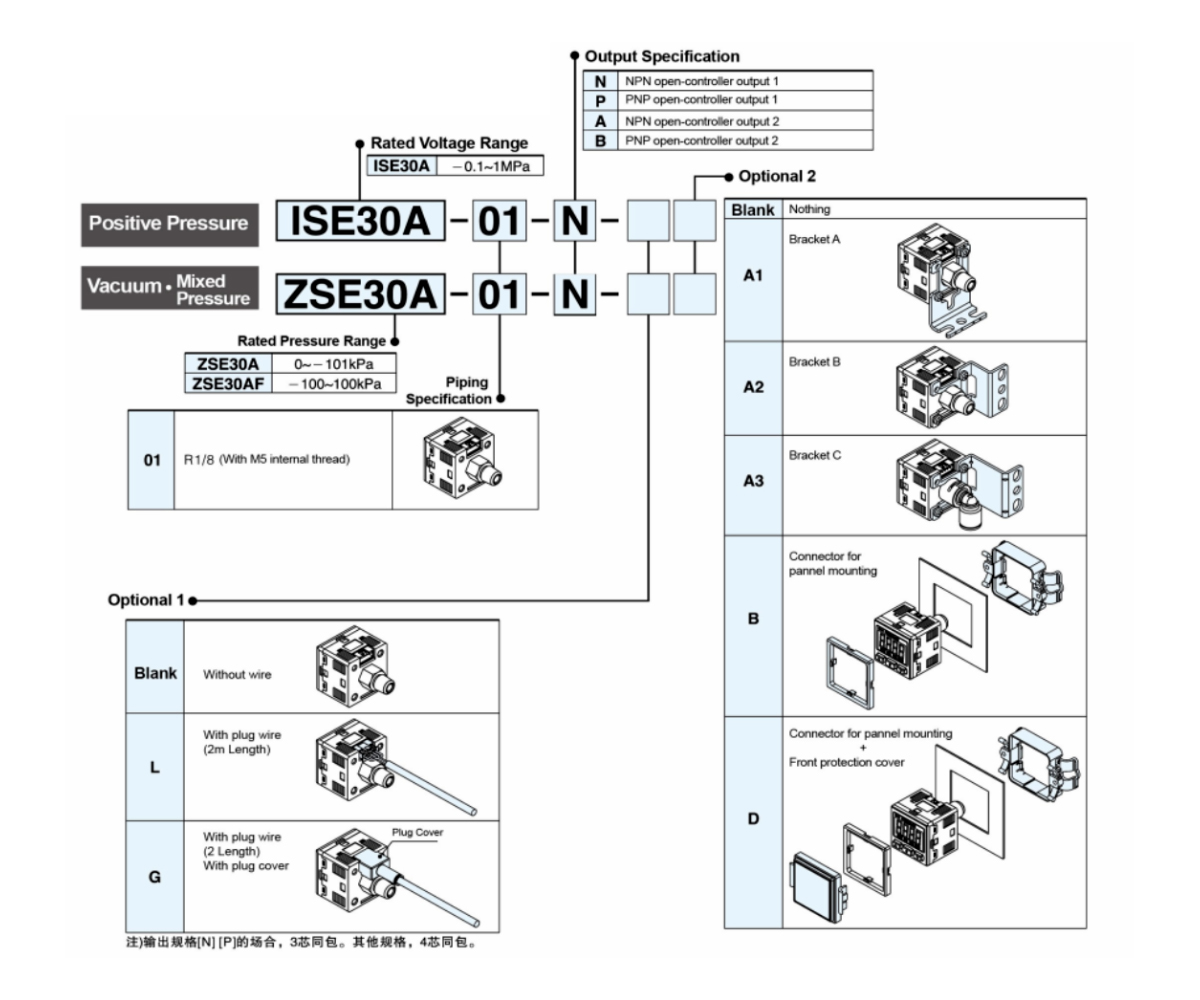

| Modello | ZSE30AF
(Pressione mista) | ZSE30A (Pressione del vuoto) | ISE30A
(Pressione positiva) |
| Intervallo di pressione nominale | -100,0~100,0 kPa | 0~-101kPa | 0,0~1.000MPa |
| Imposta l'intervallo di pressione | -101,0~101,0 kPa | -101,3~10,0 kPa | -0,100~1,000MPa |
| Resistente alla pressione | 300kPa | 1,5MPa |
| Fluido | Aria, non corrosivo, non infiammabile |
| Unità di pressione impostata sulla scala minima | kPa | 0.1 | - |
| MPa | - | 0.001 |
| kgf/cm² | 0.001 | 0.01 |
| barra | 0.001 | 0.01 |
| psi | 0.01 | 0.1 |
| inHg | 0.1 | - |
| mmHg | 1 | - |
| Voltaggio | Da 12 a 24 V CC ±10%, picco di ondulazione inferiore al 10% |
| Consumo corrente | ≤40 mA sotto (senza carico) |

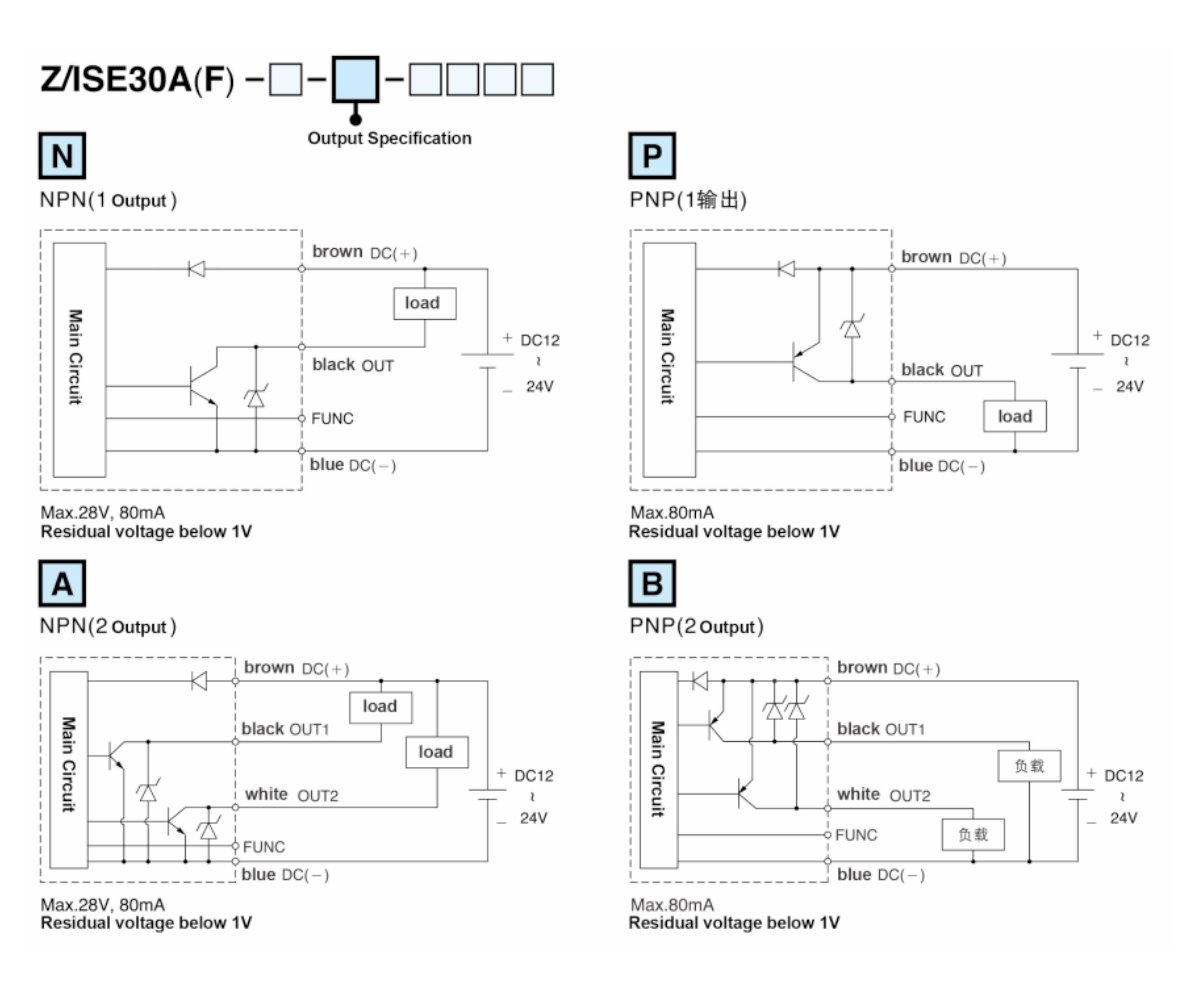

| Cambia uscita | 2 uscite NPN a controller aperto 2 uscite PNP a controller aperto
Corrente di carico massima: 125 mA Corrente di carico massima: 125 mA
Tensione di alimentazione massima: 30 V CC Tensione di alimentazione massima: 24 V CC
Caduta di pressione interna: 1,5 V inferiore Caduta di pressione interna: 1,5 V inferiore |
Ripeti la precisione
| ±0,2%F.S. ±1 cifra sotto |
| Differenziale | Modello di impostazione a punto singolo | Regolabile(*1) |
| Differenziale Mode Window |
| Modalità di confronto delle finestre |
| Tempo di reazione | ≤2,5 ms (Funzione per prevenire malfunzionamenti: 25 ms, 100 ms, 250 ms,
500ms,1000ms,1500ms opzionali) |
| Protezione da cortocircuito in uscita | Sì |

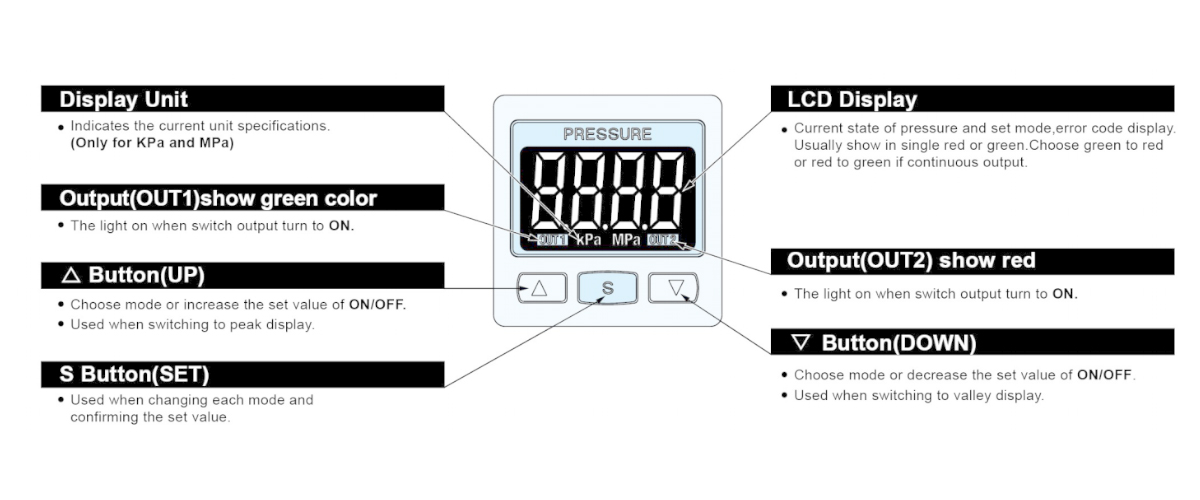

| Visualizzazione | Display a 3 colori (rosso/verde/arancione) (frequenza di campionamento: 5 volte/secondo) |
| Visualizzazione Accuracy | ≤±2%F.S. ±1 cifra (temperatura ambiente: 25±3℃) |
| Spia dell'azione | Colore arancione (indicatore luminoso 1 e 2) OUT1 OUT2 |
Uscita analogica lineare
[Uscita di tensione(*2)] | Voltaggio in uscita: 1~5V≤±2,5%F.S. (Campo di pressione nominale)
Linearità: ≤±1%F.S.
Impedenza di uscita circa 1kΩ |
Uscita analogica lineare
[Uscita di tensione(*3)] | Corrente di uscita: 4 ~ 20 mA ≤ ± 2,5% F.S. (Campo di pressione nominale)
Linearità: ≤±1%F.S.
Impedenza di carico massima: 300 Ω (la tensione è 12 V)
600Ω (la tensione è 24 V)
Impedenza di carico minima: 50Ω |
Ambientale
Resistente | Livello di protezione | IP40 |
| Temperatura ambiente | Azione: 0~50℃, Risparmio: -10~60℃ (senza rugiada o scongelamento) |
| Umidità ambientale | Azione e risparmio: 35~85% di umidità relativa (senza rugiada) |
| Resistente alla pressione | 1000 V CA 1 minuto (tra i cavi e il guscio in plastica) |
Resistenza di isolamento | 500 MΩ sopra (500 V CC) (tra i cavi e il guscio in plastica) |
| Resistente alle vibrazioni | Ampiezza complessa 1,5 mm, Ogni minuto 10 Hz~55 Hz~10 Hz, 2 ore in ogni direzione (X,Y,Z) |
| A prova di shock | 100m/s²(10G)3 ore in ogni direzione(X,Y,Z) |
| Caratteristiche della temperatura | ≤±2,5% F.S.Confronta la temperatura di riferimento25℃(tra 0-50℃) |

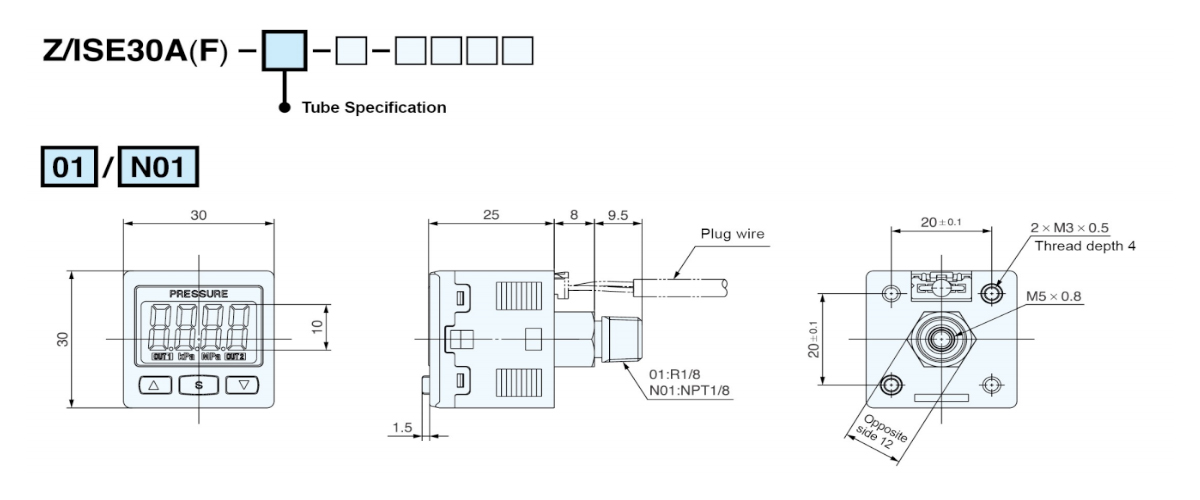

| Diametro di connessione | R1M:R1/8",M5;T1M:1/8”NPT,10-32UNF;G1M:G1/8",M5 |
| Specifiche del filo | Filo in PVC resistente all'olio (0,15 mm²) |
| Peso | Circa 80 g (include cavo da 2 metri) |
Nota: 1. La modalità di impostazione a punto singolo e la modalità di confronto finestra possono regolare la deviazione di 1-8 cifre.
2. Quando si seleziona l'uscita di tensione, non c'è uscita di corrente. È possibile selezionare solo uno dei due tipi di uscita.
3. Quando si seleziona l'uscita di corrente, non c'è uscita di tensione. È possibile selezionare solo uno dei due tipi di uscita. |
