Elettrovalvola a 5 vie serie SY con connessione diretta/tipo singolo Fornitori

Casa / Prodotti / Componenti di controllo pneumatico / Elettrovalvola / Elettrovalvola a 5 vie serie SY con connessione diretta/tipo singolo

Elettrovalvola a 5 vie serie SY con connessione diretta/tipo singolo Elettrovalvola a 5 vie serie SY con connessione diretta/tipo singolo Elettrovalvola a 5 vie serie SY con connessione diretta/tipo singolo Elettrovalvola a 5 vie serie SY con connessione diretta/tipo singolo
  • Elettrovalvola a 5 vie serie SY con connessione diretta/tipo singolo
  • Elettrovalvola a 5 vie serie SY con connessione diretta/tipo singolo
  • Elettrovalvola a 5 vie serie SY con connessione diretta/tipo singolo
  • Elettrovalvola a 5 vie serie SY con connessione diretta/tipo singolo
Elettrovalvola

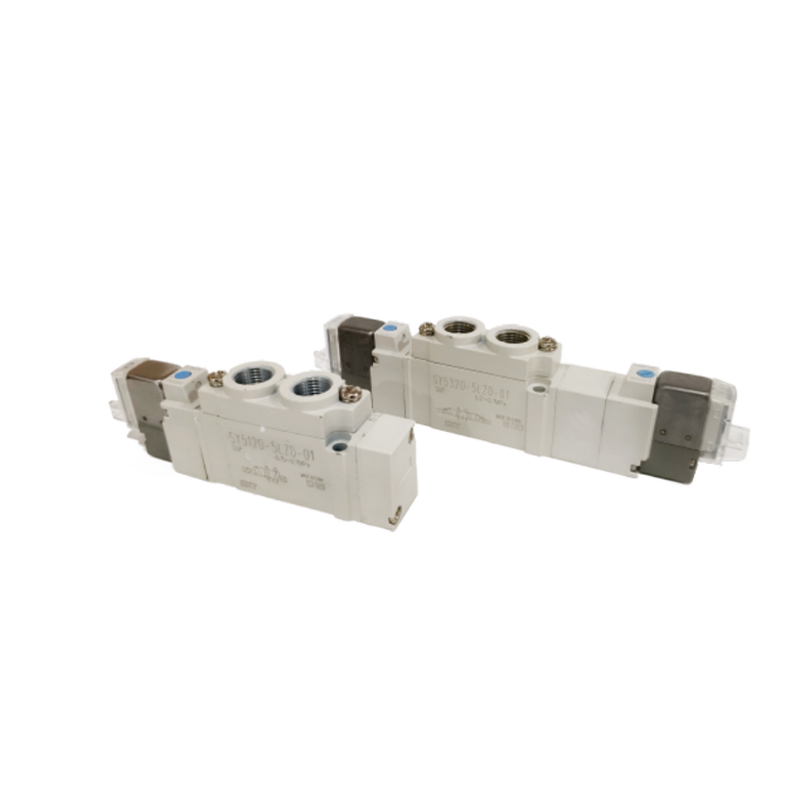

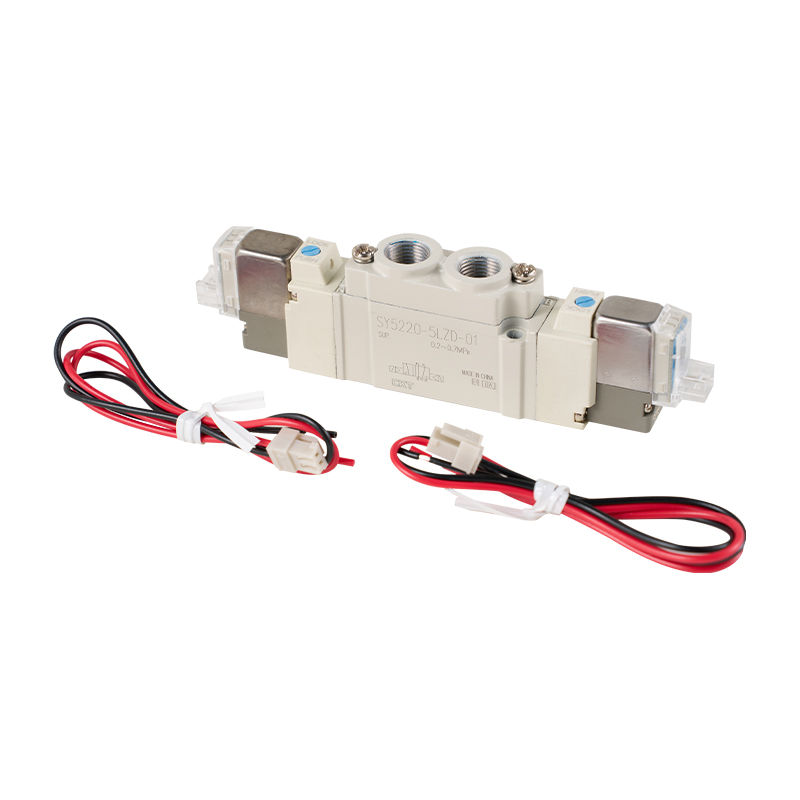

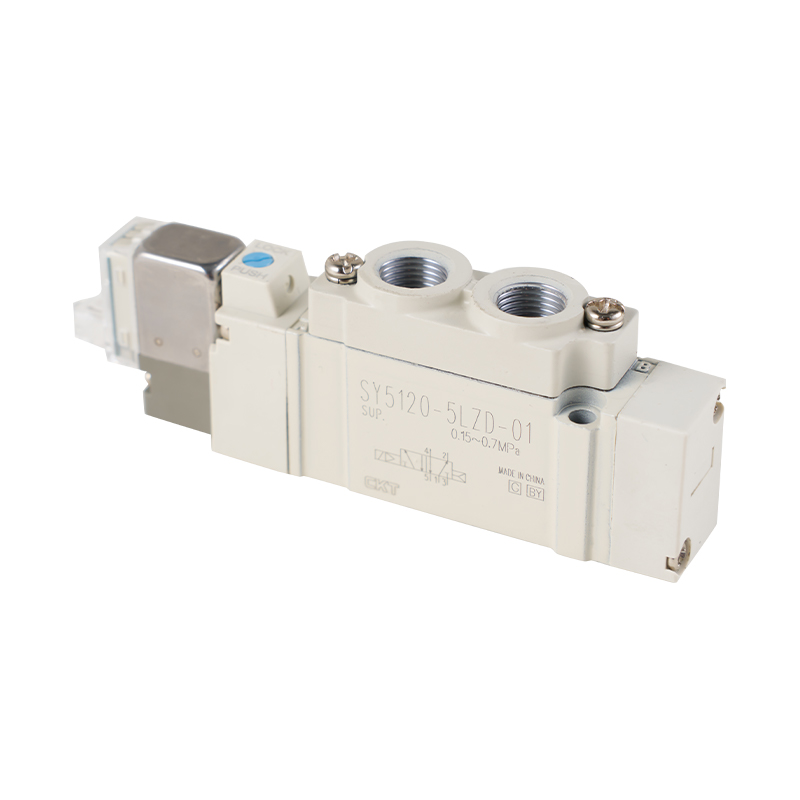

Elettrovalvola a 5 vie serie SY con connessione diretta/tipo singolo

L'elettrovalvola a 5 vie serie SY con connessione diretta/tipo singolo è un attuatore di base adatto per sistemi di controllo pneumatici. Adotta un design della struttura monolitica, supporta la connessione diretta dei tubi e semplifica il processo di installazione e configurazione del sistema.

Caratteristiche principali:
Architettura compatta ed espansione flessibile: la sua struttura fisica miniaturizzata consente di risparmiare notevolmente spazio sulle apparecchiature e la sua struttura modulare supporta una rapida combinazione con una base standard, semplificando la costruzione di un sistema di isole di valvole integrato con controllo centralizzato.

Caratteristiche efficienti di trasmissione del fluido: il canale di flusso interno è topologicamente ottimizzato per sopprimere efficacemente la perdita di energia di pressione, migliorare l'efficienza del flusso medio e contribuire a ridurre il livello di consumo energetico complessivo del sistema.

Soluzioni di configurazione dell'interfaccia diversificate: fornisce due forme di interfaccia standard: connessione filettata e plug-in rapido, che possono adattarsi ai requisiti di connessione della pipeline in diverse condizioni di lavoro e migliorare la compatibilità dell'implementazione in loco.

E-mail: manager@cktworld.com
Scarica
PREC：Nessun articolo precedente
SUCC：Elettrovalvola a 3 vie ad azione diretta serie 35 Valvola MAC
  • Serie SY3000 SY5000 SY7000
    Utilizzo di fluidi Atmosfera
    Tipo pilota interno
    Intervallo di pressione operativa
    MPa     		Comando elettrico singolo a 2 posizioni 0,15~0,7
    Doppio comando elettrico a 2 posizioni 0,1~0,7
    Temperatura ambiente e temperatura media ℃ -10~50(Ma non congelato)
    Frequenza massima operativa Hz Comando elettrico singolo a 2 posizioni, double electric control 10 5 5 5
    3 posizioni 3 3 3 3
    Metodo di funzionamento manuale Tipo a pulsante non bloccabile, tipo con bloccaggio rotante con pressione dell'utensile rotante verso il basso, tipo con bloccaggio rotante con pressione manuale verso il basso
    Metodo di sfiato della valvola pilota Sfiato centralizzato delle valvole principali e pilota
    Fornitura di petrolio No
    Posizione di montaggio Libertà
    Nota) Resistenza agli urti/vibrazioni m/s² 150/30
    Costruzione protettiva A prova di polvere (IP65 per il tipo con presa DIN e il tipo con connettore M8)
    Nota) Resistenza all'impatto: Nella macchina per prove di impatto del tipo a caduta, lungo la bobina principale e il nucleo mobile della direzione assiale e perpendicolare alla direzione assiale, nelle condizioni energizzata e non energizzata, ciascuno esegue un test, non vi è alcun malfunzionamento (per il valore iniziale).
    Resistenza alle vibrazioni: lungo la direzione assiale della bobina della valvola principale e del nucleo in ferro mobile e perpendicolarmente alla direzione assiale, in ciascuna condizione di eccitazione e non eccitazione, il test di vibrazione viene eseguito secondo 45~2000 Hz e non si verificano malfunzionamenti (per il valore iniziale).

  • Specifiche del solenoide
    Tensione nominale della bobina V DC 24、12.
    CA 50%oHz 220
    Fluttuazione di tensione consentita
    Consumo energeticoW DG Norma 0.35 {with lamp: 0.4 (DIN socket type with lamp 0.45)}
    Con circuito di risparmio energetico 0,1((con luce)
    ※Potenza apparente VA AC 220 V
    [230 V]     		1,30 (con luci: 1,34)
    [1,42 (con luci: 1,46]     		1,27 (con luci: 1,46)
    [1,39 (con luci: 1,60)]
    Circuito di protezione da sovratensione Diodo (tipo con presa DIN, tipo non polarizzato come resistore variabile)
    Indicatore luminoso LED (Neon per presa DIN tipo AC)
    Tempo di risposta
    SY3000 SY5000 SY7000
    Funzione Tempo di risposta ms (a 0,5 MPa) Funzione Tempo di risposta ms (a 0,5 MPa) Funzione Tempo di risposta ms (a 0,5 MPa)
    Nessuna spia e sovratensione
    Circuiti di protezione     		Nessuna spia e sovratensione
    Circuiti di protezione     		Nessuna spia e sovratensione
    Circuiti di protezione
    Comando elettrico singolo a 2 posizioni Meno di 12 Comando elettrico singolo a 2 posizioni Meno di 19 Comando elettrico singolo a 2 posizioni Meno di 31
    Doppio comando elettrico a 2 posizioni Meno di 10 Doppio comando elettrico a 2 posizioni Meno di 18 Doppio comando elettrico a 2 posizioni Meno di 27A
    Caratteristiche di flusso/Tabelle di massa
    Modello /Serie SY3000
    Valvola
    Modelli     		Funzione Calibro del ricevitore Caratteristiche della portata Qualità g
    1、5.3
    P.EA.EB)     		4、2
    (A、B)     		1→4/2(P→A/B) 4/2→5/3(A/B→EAEB) Diretto
    Presa     		Forma a L,
    Forma a M
    Con presa     		Forma a W
    M8
    Adattamento
    C[dm³
    barra)]     		b Cv C[dm³
    barra)]
    SY3□20
    -□-M5     		2 bit Comando elettrico singolo
    Doppio comando elettrico     		0.61 0.44 0.16 0.64 51 53 57
    68 74 82
    Modello/serie SY5000
    Valvola
    Modelli     		Funzione Calibro del ricevitore Caratteristiche della portata Qualità g
    1、5.3
    P.EA.EB)     		4、2
    (A、B)     		1→4/2(P→A/B) 4/2→5/3(A/B→EAEB) Diretto
    Presa     		Forma a L,
    Forma a M
    Con presa     		Forma a W
    M8
    Adattamento
    C[dm³
    barra)]     		b Cv C[dm³
    barra)]
    SY5□20
    -□-01     		2 bit Comando elettrico singolo
    Doppio comando elettrico     		1.9 0.35 0.49 2.4 70 72 93 76
    88 93 135 101
    Modello /Serie SY7000
    Valvola
    Modelli     		Funzione Calibro del ricevitore Caratteristiche della portata Qualità g
    1、5.3
    P.EA.EB)     		4、2
    (A、B)     		1→4/2(P→A/B) 4/2→5/3(A/B→EAEB) Diretto
    Presa     		Forma a L,
    Forma a M
    Con presa     		Forma a W
    M8
    Adattamento
    C[dm³
    barra)]     		b Cv C[dm³
    barra)]
    SY7□20
    -□-02     		2 bit Comando elettrico singolo
    Doppio comando elettrico     		4.1 0.23 0.93 3.3 101 104 125 108
    120 125 167 133

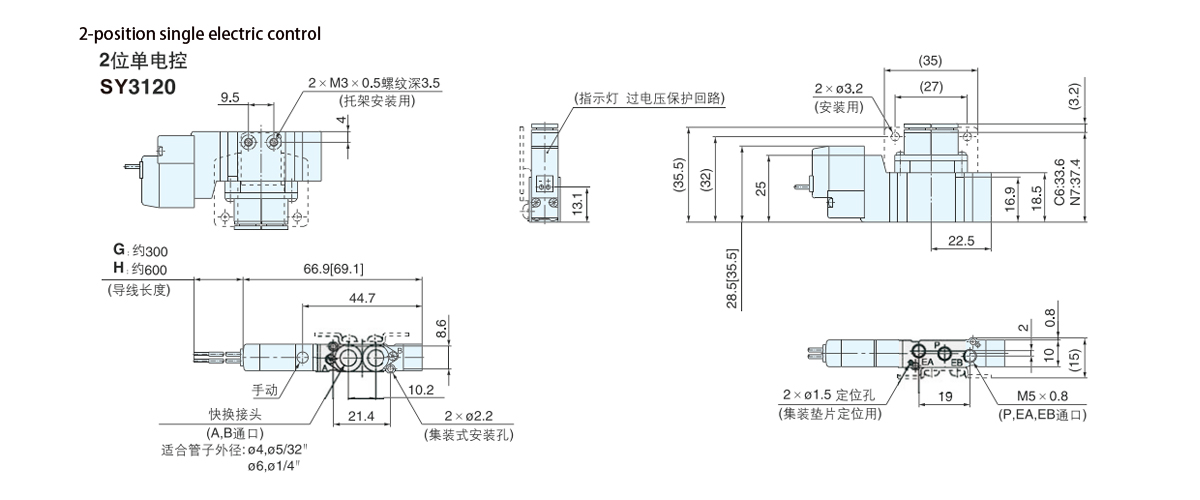

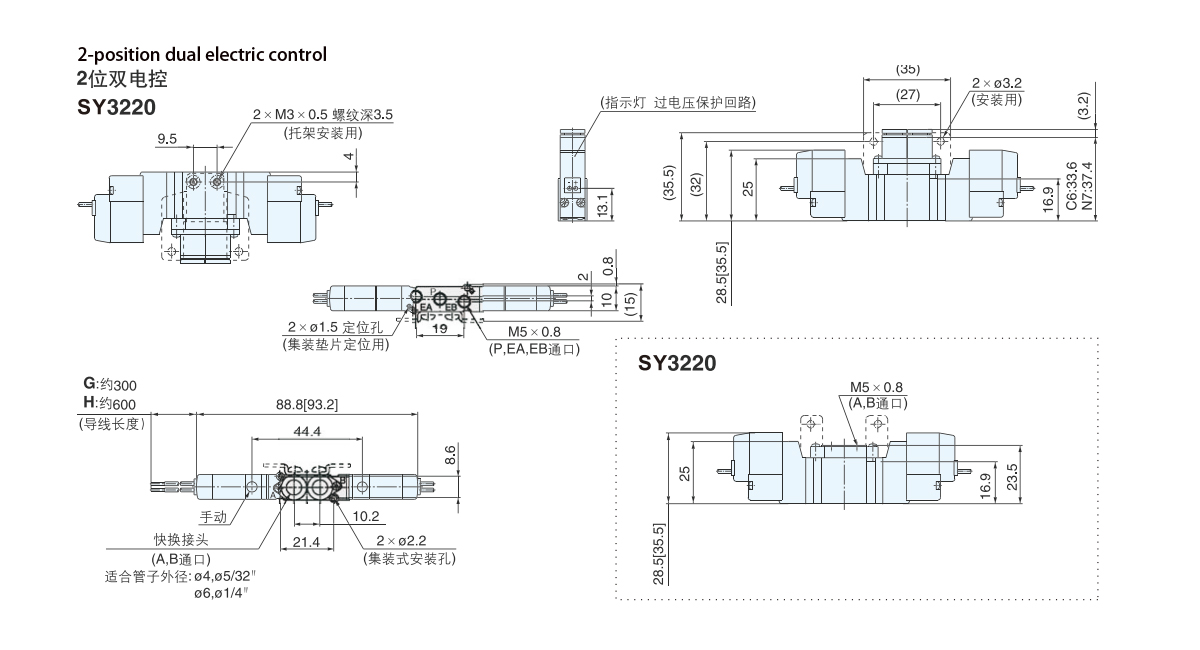

  • Dimensioni esterne della serie SY3000

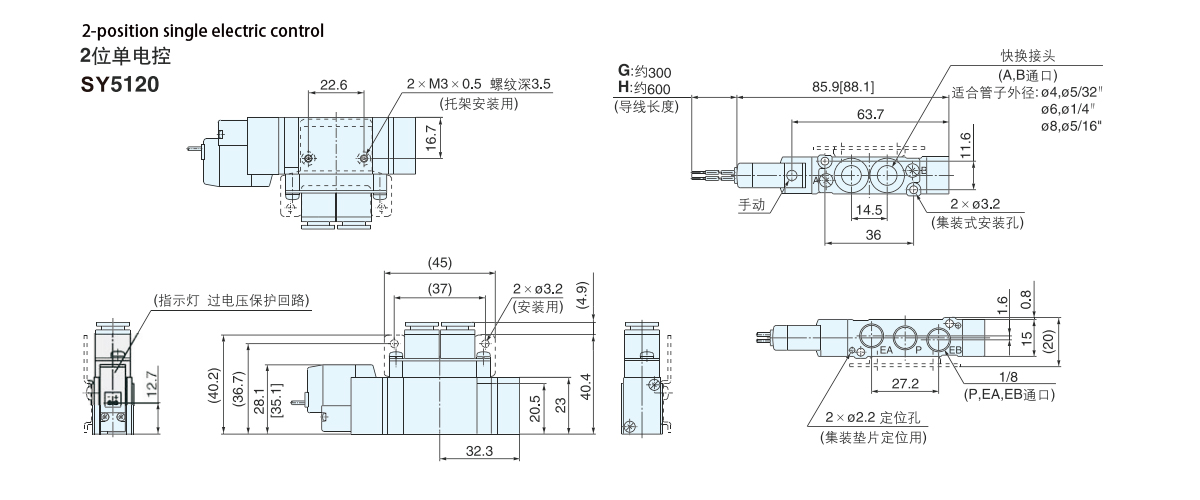

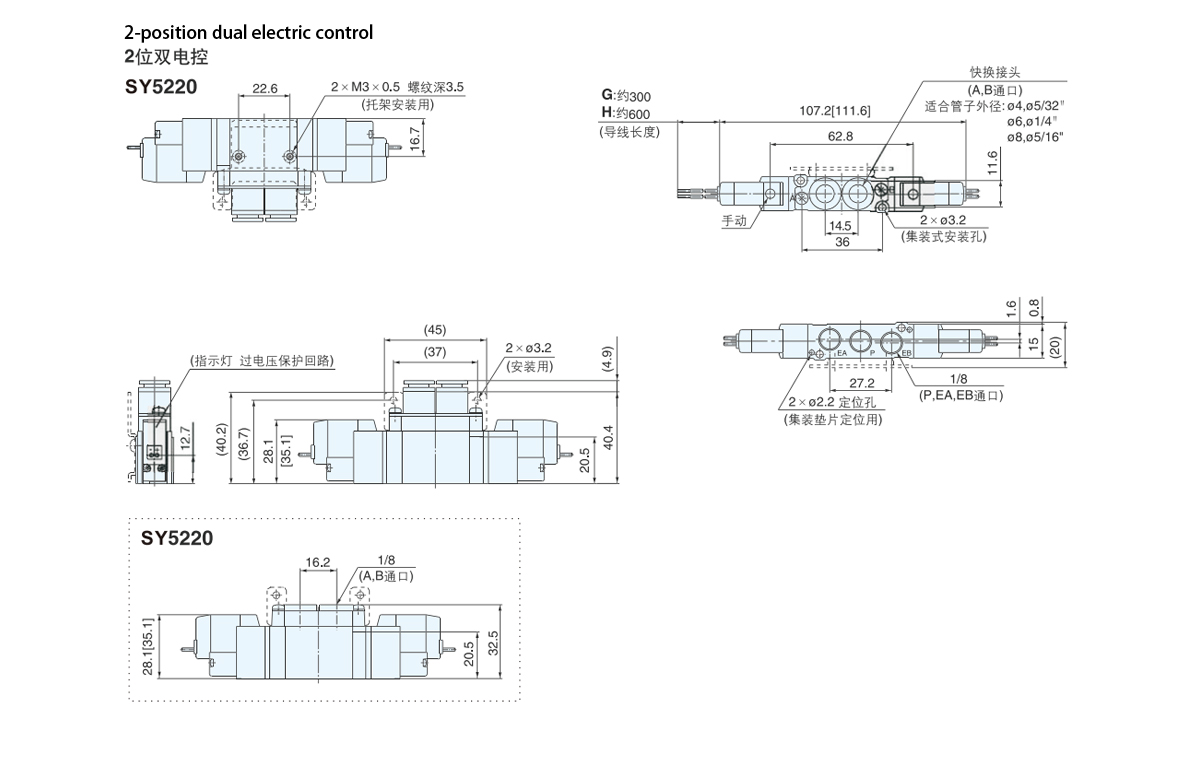

    Dimensioni esterne della serie SY5000

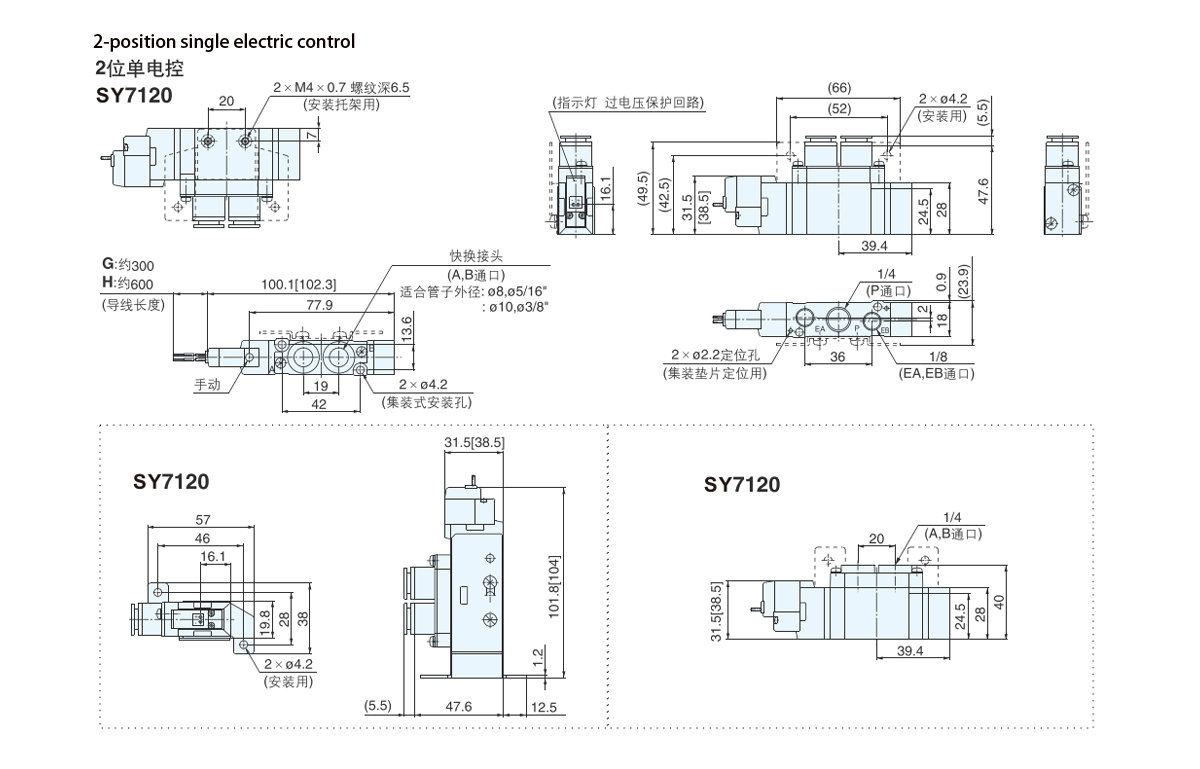

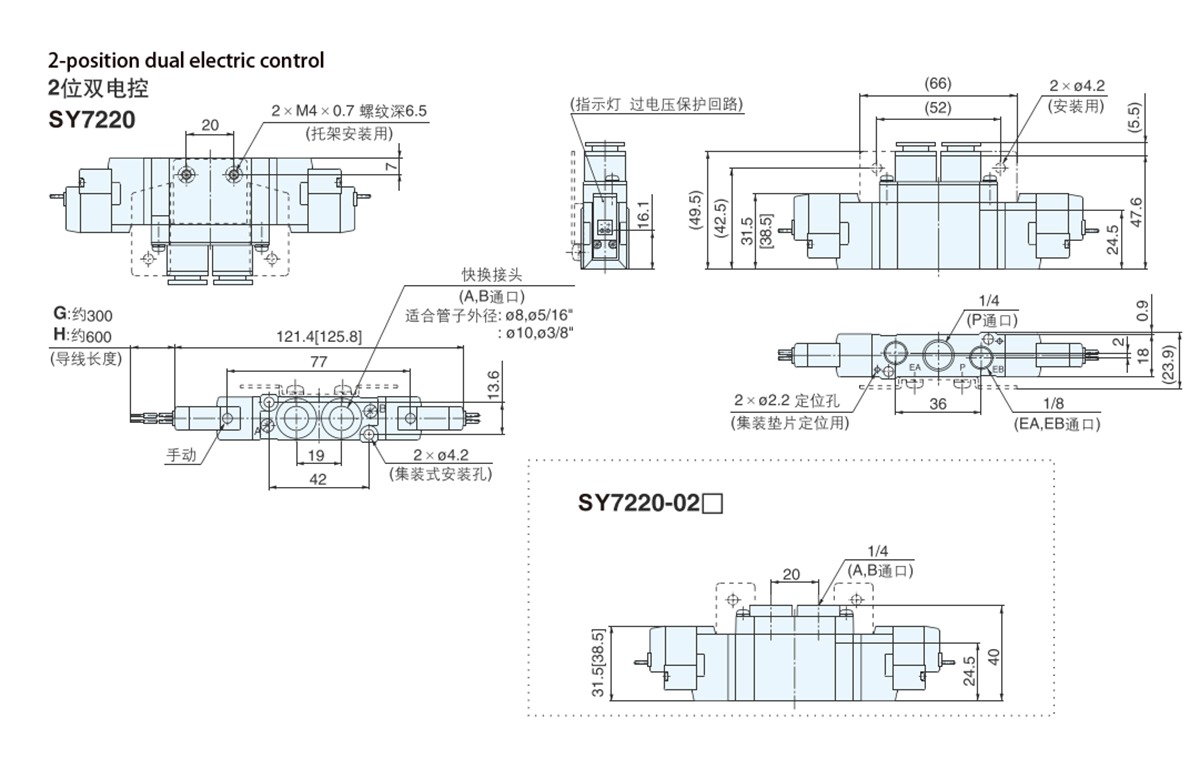

    Dimensioni esterne serie SY7000
