Cos'è una bombola pneumatica? Tipi, usi e come funzionano

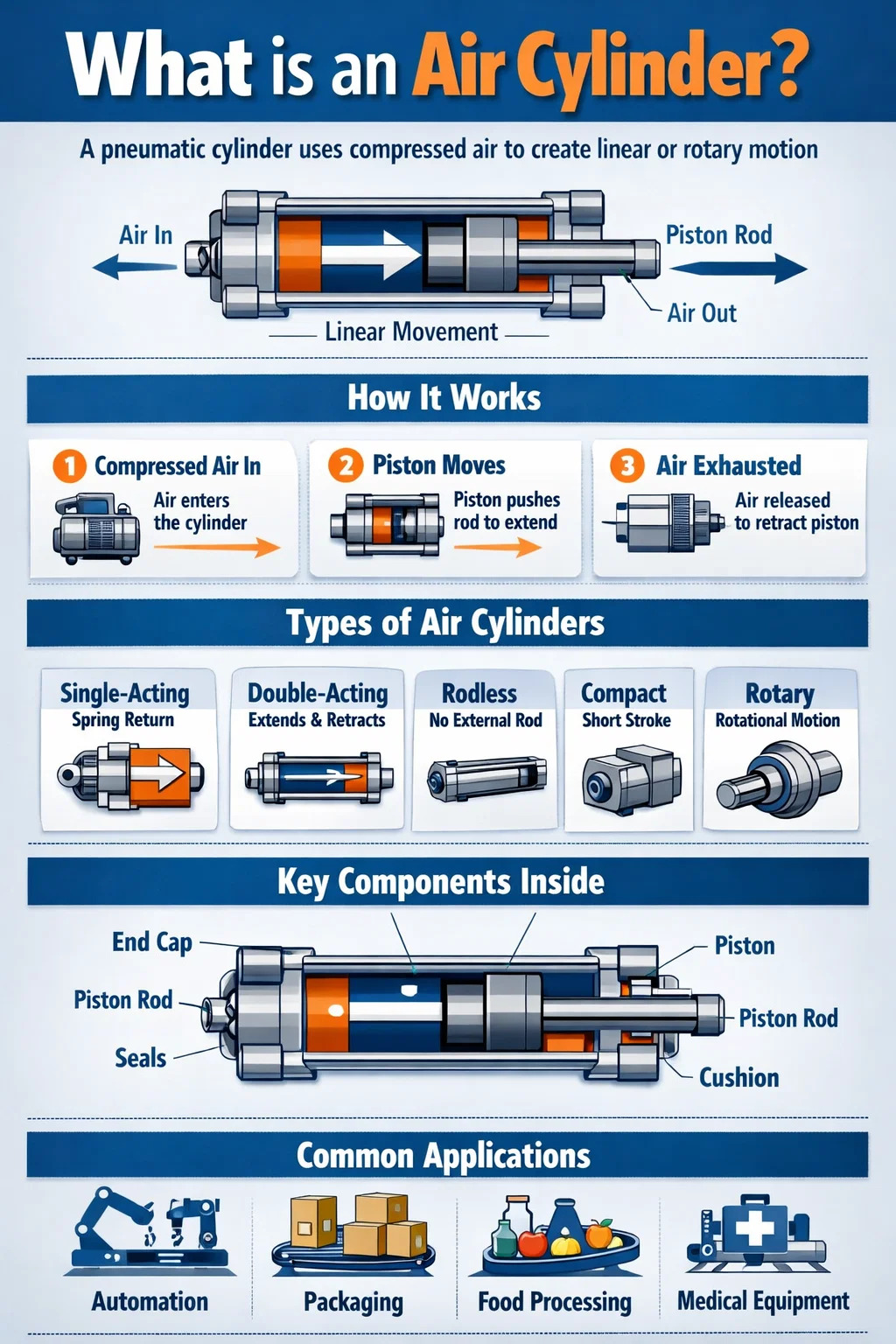

Cos'è una bombola pneumatica?

An cilindro dell'aria - chiamato anche cilindro pneumatico - è un dispositivo meccanico che utilizza aria compressa per produrre movimento e forza lineari o rotatori. Converte l'energia potenziale immagazzinata nell'aria pressurizzata in lavoro meccanico controllato. In termini più semplici: si inserisce aria compressa e il cilindro spinge qualcosa (un morsetto, una pressa, una valvola, una porta) con una quantità di forza precisa e ripetibile.

I cilindri pneumatici sono tra gli attuatori più utilizzati nell'automazione industriale. Appaiono nelle catene di montaggio, nei macchinari per l'imballaggio, nella produzione automobilistica, nella lavorazione degli alimenti, nelle apparecchiature mediche e in innumerevoli altri sistemi. La loro popolarità deriva da una combinazione di semplicità, basso costo, alta velocità e pulizia intrinseca rispetto alle alternative idrauliche.

Un cilindro pneumatico standard è costituito da una canna cilindrica, un pistone, uno stelo, cappucci terminali, guarnizioni e porte per l'ingresso e l'uscita dell'aria. Quando l'aria compressa - tipicamente a da 60 a 120 PSI (da 4 a 8 bar) nella maggior parte degli ambienti industriali, entra in un lato del pistone, crea un differenziale di pressione che spinge il pistone e lo stelo collegato in una direzione. Rilasciando o reindirizzando l'aria si inverte o si ritrae il movimento.

Questo meccanismo fondamentale è rimasto sostanzialmente invariato per oltre un secolo, eppure la produzione moderna ha perfezionato i cilindri pneumatici per funzionare con tolleranze misurate in micrometri, con cicli di vita superiori a 20 milioni di colpi e tempi di risposta di pochi millisecondi.

Come funziona una bombola pneumatica: i meccanismi principali

Per comprendere il funzionamento di un cilindro pneumatico è necessario considerare insieme pressione, area e forza. La forza in uscita prodotta da un cilindro è determinata da una formula semplice:

Forza (F) = Pressione (P) × Area (A)

Ad esempio, un cilindro con un diametro del foro di 50 mm ha una superficie del pistone di circa 19,6 cm². Ad una pressione di alimentazione di 6 bar (87 PSI), produce una forza di spinta teorica di circa 1.178 Newton (circa 265 lbf) . La forza reale è leggermente inferiore a causa dell'attrito e della resistenza della tenuta, in genere intorno all'80-90% del valore teorico.

Operazione passo dopo passo

1. Un compressore genera e immagazzina aria compressa in un serbatoio.
2. Una valvola di controllo direzionale (comunemente una valvola 4/2 o 5/2) dirige l'aria alla porta appropriata sul cilindro.
3. L'aria compressa entra nella camera del cilindro e spinge contro la faccia del pistone.
4. Il pistone si muove spingendo lo stelo verso l'esterno (corsa di estensione).
5. La valvola commuta, inviando aria al lato opposto e scaricando la prima camera.
6. Il pistone ritorna nella posizione iniziale.

La velocità è controllata da valvole di controllo del flusso (chiamate anche valvole a spillo o valvole a farfalla), che limitano la velocità con cui l'aria può entrare o uscire dalla camera del cilindro. Le caratteristiche di ammortizzazione integrate nei cappucci terminali rallentano il pistone vicino alla fine della corsa per prevenire danni da impatto: una considerazione importante quando i carichi sono pesanti o le corse sono lunghe.

Tipi di cilindri pneumatici e loro differenze

Non tutti i cilindri pneumatici sono uguali. Il tipo selezionato per qualsiasi applicazione dipende dal movimento richiesto, dallo spazio disponibile, dalle caratteristiche del carico e dalle condizioni ambientali. Ecco le categorie più comunemente utilizzate:

Cilindri a semplice effetto

Un cilindro a semplice effetto utilizza l'aria compressa per spostare il pistone in una sola direzione. Il movimento di ritorno è ottenuto da una molla interna o da un carico esterno (gravità, ad esempio). Questi cilindri hanno una sola porta d'aria. Sono più semplici, utilizzano meno aria per ciclo e sono ideali per applicazioni di bloccaggio, stampaggio e bloccaggio in cui la forza di lavoro è necessaria solo in una direzione. Le dimensioni comuni del foro vanno da da 8 mm a 100 mm , con lunghezze della corsa tipicamente fino a 200 mm a causa delle limitazioni della molla.

Cilindri a doppio effetto

La tipologia più utilizzata nell'automazione industriale. Un cilindro a doppio effetto utilizza aria compressa sia per la corsa di estensione che per quella di retrazione. Due porte dell'aria, una su ciascun lato del pistone, consentono il controllo indipendente di ciascuna direzione. Ciò fornisce forza in entrambe le direzioni, rendendolo adatto per spingere, tirare, sollevare, premere e qualsiasi applicazione che richieda il controllo attivo della corsa di ritorno. Le dimensioni del foro possono variare da Da 6 mm a oltre 500 mm e le corse possono estendersi fino a diversi metri nei progetti specializzati.

Cilindri senza stelo

Invece di un pistone convenzionale che si estende da un'estremità, un cilindro senza stelo trasmette il movimento attraverso un accoppiamento meccanico o magnetico lungo l'esterno della canna del cilindro. Questo disegno richiede approssimativamente metà della lunghezza di installazione di un cilindro convenzionale per la stessa corsa, rendendolo prezioso in spazi ristretti. I cilindri senza stelo sono comuni nei sistemi pick-and-place, nell'automazione a portale e nelle tavole scorrevoli.

Cilindri compatti e a corsa breve

Chiamati anche cilindri piatti o cilindri pancake, sono progettati per corse molto brevi, spesso da 1 mm a 50 mm – in spazi ristretti. Il loro fattore di forma a basso profilo li rende preferiti nella produzione elettronica, nella gestione di PCB e nell'assemblaggio di dispositivi medici dove lo spazio è limitato.

Attuatori rotanti

Mentre la maggior parte delle persone associa i cilindri pneumatici al movimento lineare, gli attuatori pneumatici rotanti convertono l'aria compressa in movimento angolare. Vengono utilizzati per ruotare valvole, posizionare parti o azionare tavole indicizzate. Gli angoli di rotazione comuni sono 90°, 180° e 270° , sebbene esistano anche versioni a rotazione continua.

Cilindri tandem

Due cilindri collegati in serie che condividono lo stesso stelo. Questa configurazione raddoppia all'incirca la forza di uscita senza aumentare il diametro del foro: utile quando è necessaria una forza elevata ma il diametro di installazione è limitato.

Cilindri multiposizione

I cilindri standard offrono due posizioni: completamente esteso e completamente retratto. I cilindri multiposizione (o multistadio) combinano due o più cilindri per ottenere tre o quattro posizioni distinte lungo la corsa. Ciò è utile per operazioni di indicizzazione, posizionamento delle parti e assemblaggio che richiedono più punti di arresto senza servocontrollo.

Componenti chiave all'interno di un cilindro pneumatico

Ogni cilindro pneumatico, indipendentemente dal tipo o dalle dimensioni, è costituito da diversi componenti critici. Comprendere queste parti aiuta durante la specifica, la manutenzione o la risoluzione dei problemi di un cilindro sul campo.

• Barilotto (tubo del cilindro): Il corpo principale che contiene il pistone e ne guida la corsa. Solitamente realizzati in tubi in lega di alluminio, acciaio inossidabile o acciaio al carbonio con una superficie interna levigata con precisione. La ruvidità superficiale è generalmente mantenuta a Ra 0,4–0,8 µm per ridurre al minimo l'usura della guarnizione.
• Pistone: Il componente a forma di disco che separa le due camere d'aria all'interno della canna. Trasferisce la pressione pneumatica in forza meccanica sull'asta. I pistoni sono dotati di O-ring o guarnizioni a labbro per evitare perdite d'aria tra le camere.
• Asta del pistone: Un albero in acciaio rettificato di precisione (spesso cromato o anodizzato duro) fissato al pistone e che si estende attraverso uno o entrambi i cappucci terminali. Il diametro dello stelo è dimensionato per resistere alla deformazione sotto carico di compressione, in genere utilizzando la formula di deformazione della colonna di Eulero per corse più lunghe.
• Cappucci terminali (testa e cappuccio): Chiudete le due estremità della canna. Il cappuccio terminale lato stelo (testa) contiene la guarnizione dello stelo e la guarnizione del raschiatore. Il cappuccio terminale del lato cieco (cappuccio) può includere valvole d'ammortizzo e porte dell'aria.
• Sigilli: Forse i componenti più critici per la manutenzione. Le guarnizioni del pistone prevengono le perdite tra le camere; le guarnizioni dello stelo impediscono perdite esterne; le guarnizioni raschianti (chiamate anche guarnizioni raschianti) impediscono l'ingresso di polvere e contaminanti. I materiali di tenuta più comuni includono NBR (nitrile), poliuretano, PTFE e Viton, ciascuno adatto a diversi intervalli di temperatura e fluidi.
• Valvole d'ammortizzo: Valvole a spillo regolabili integrate nei cappucci terminali che intrappolano una piccola sacca d'aria davanti al pistone vicino alla fine della corsa, decelerandola gradualmente. Senza ammortizzazione, i cilindri che funzionano ad alta velocità con carichi pesanti possono generare forze di impatto eccessive 10 kN , causando usura prematura o danni strutturali.
• Cuscinetto asta (boccola): Una superficie di appoggio a basso attrito nel cappuccio dell'estremità della testa che guida l'asta e assorbe i carichi laterali. Spesso realizzati in bronzo sinterizzato o polimero autolubrificante di tipo IGUS.
• Sensori di posizione/Interruttori magnetici: Molti cilindri includono una scanalatura esterna per il montaggio di interruttori Reed o sensori ad effetto Hall che rilevano un magnete incorporato nel pistone. Questi forniscono un feedback di posizione (segnali completamente estesi o completamente retratti) senza alcuna penetrazione del corpo del cilindro.

Specifiche chiave da comprendere quando si seleziona una bombola pneumatica

La scelta del cilindro pneumatico giusto per un'applicazione è più complessa di quanto sembri a prima vista. Un errore nelle specifiche può comportare una forza insufficiente, un cedimento prematuro della guarnizione, un'instabilità dello stelo o tempi di ciclo scadenti. Ecco i parametri che contano di più:

Diametro del foro

Il diametro interno della canna. Questo è il determinante principale della forza di uscita. Le dimensioni del foro standard seguono ISO 6432 (per diametri del foro 8–25 mm) e ISO 15552 (per 32–320 mm). Le dimensioni comuni includono 12, 16, 20, 25, 32, 40, 50, 63, 80, 100, 125, 160 e 200 mm. Un alesaggio più grande significa più forza alla stessa pressione ma anche più consumo d'aria per ciclo.

Lunghezza della corsa

La distanza totale della corsa dello stelo del pistone da completamente retratto a completamente esteso. Le corse standard sono spesso disponibili con incrementi di 25 mm, sebbene siano comuni lunghezze personalizzate. Le corse più lunghe aumentano il rischio di deformazione dello stelo e richiedono il controllo del carico di deformazione del cilindro rispetto alla forza di compressione applicata.

Pressione operativa

La maggior parte dei cilindri pneumatici industriali sono classificati per da 1 a 10 bar (da 14,5 a 145 PSI) pressione di esercizio. L'alimentazione d'aria più comune nell'impianto è di 6–7 bar. Verificare sempre la pressione operativa massima di una bombola prima dell'installazione: superarla può rompere le guarnizioni o deformare i cappucci terminali.

Diametro dello stelo e resistenza all'instabilità

Per carichi di compressione (spinta), è necessario controllare l'eventuale deformazione dello stelo, soprattutto su corse lunghe. Il carico di compressione sicuro dipende dal diametro dello stelo, dalla lunghezza libera di instabilità e dalla configurazione di montaggio. Un cilindro con uno stelo da 20 mm a una lunghezza libera di 800 mm può essere movimentato solo in sicurezza 3–4 kN in compressione - significativamente inferiore alla forza teorica del pistone.

Temperatura operativa

I cilindri standard con guarnizioni NBR funzionano tra -20°C e 80°C . Per temperature più elevate (fino a 200°C) sono necessarie guarnizioni in Viton o PTFE. Le varianti per uso alimentare e per camere bianche utilizzano materiali e trattamenti superficiali speciali per soddisfare gli standard sanitari e di contaminazione.

Stile di montaggio

Il modo in cui un cilindro è montato sul telaio di una macchina ha implicazioni significative per la distribuzione e l'allineamento del carico. Gli stili di montaggio comuni includono:

• Montaggio con piede/flangia: Montaggio rigido e fisso. Ideale per carichi lineari puri senza variazione angolare.
• Attacco a cerniera (perno posteriore): Consente al cilindro di ruotare, accogliendo carichi che cambiano angolo durante la corsa.
• Supporto perno: Perni laterali, adatti per applicazioni gravose con spostamenti angolari importanti.
• Attacchi estremità stelo: Gli occhielli sferici o le estremità dell'asta con forcella sulla punta consentono l'allineamento angolare nel punto di connessione del carico.

Dove vengono utilizzati i cilindri pneumatici: applicazioni nel mondo reale

I cilindri pneumatici compaiono praticamente in tutti i settori che implicano movimenti automatizzati. La loro velocità, semplicità e pulizia (l'aria di scarico è solo aria, non olio) li rendono l'attuatore preferito in innumerevoli ambienti.

Automazione della produzione e dell'assemblaggio

Negli stabilimenti automobilistici, i cilindri pneumatici azionano impianti di saldatura robotizzati, morsetti per pezzi, strumenti di inserimento a pressione e deviatori di trasportatori. Una singola catena di montaggio può contenere da centinaia a migliaia di cilindri pneumatici che funzionano a velocità di ciclo di Da 30 a 120 cicli al minuto . La ripetibilità del posizionamento pneumatico, con posizioni finali di arresto, li rende affidabili per la produzione di grandi volumi.

Macchine per l'imballaggio

Le macchine riempitrici, le teste di tappatura, gli applicatori di etichette, i formatori di cartoni e le sigillatrici di cartoni dipendono tutti da cilindri pneumatici per un movimento rapido e ripetibile. Una linea di imbottigliamento che funziona a 600 bottiglie al minuto farà girare il cilindro di riempimento 10 volte al secondo, ponendo requisiti estremi in termini di durata delle guarnizioni e tempi di risposta della valvola.

Lavorazione di alimenti e bevande

I cilindri in acciaio inossidabile con guarnizioni conformi alla FDA vengono utilizzati nella porzionatura della carne, nei macchinari per la panificazione, nella lavorazione dei latticini e nella cernita delle verdure. La capacità di lavare l'attrezzatura con acqua e detergenti senza danneggiare l'attuatore è un vantaggio fondamentale rispetto alle alternative idrauliche in questo ambiente.

Attrezzature mediche e farmaceutiche

I cilindri compatibili con le camere bianche realizzati in alluminio anodizzato o acciaio inossidabile con guarnizioni a basso rilascio di gas sono presenti nelle macchine comprimitrici, nelle apparecchiature di riempimento di siringhe e negli analizzatori diagnostici. Questi cilindri devono soddisfare rigorosi standard di contaminazione e spesso funzionano con aria di qualità strumentale filtrata a 0,01 µm .

Edilizia e attrezzature pesanti

Mentre le grandi macchine edili utilizzano principalmente cilindri idraulici per il loro rapporto forza-dimensione superiore, i cilindri pneumatici compaiono nei freni ad aria compressa per camion e treni, nei martelli pneumatici, negli strumenti di rivettatura e nei meccanismi di azionamento delle porte. L'aria compressa a 8-10 bar può generare forze frenanti sufficienti a fermare in modo affidabile un autocarro articolato da 40 tonnellate in condizioni umide e polverose.

Stampa e gestione della carta

Le macchine da stampa offset a bobina, le macchine da stampa a foglio e le macchine per la trasformazione della carta utilizzano cilindri pneumatici per la regolazione del rullo di pressione, l'attivazione/disattivazione delle impronte, il controllo del calamaio e i meccanismi di presa. La velocità dell'azionamento pneumatico corrisponde alle elevate velocità di funzionamento delle macchine da stampa moderne, alcune delle quali funzionano a velocità superiori 15.000 fogli all'ora .

Macchine agricole

Le piantatrici, le irroratrici e le attrezzature per la raccolta utilizzano cilindri pneumatici per l'arresto della distribuzione del seme, la piegatura della barra irroratrice e il controllo del portellone posteriore. La robustezza in ambienti esterni con polvere, fango e sbalzi di temperatura da -30°C nel rimessaggio invernale a 50°C nel funzionamento estivo sul campo è un requisito fondamentale per i componenti pneumatici agricoli.

Cilindri pneumatici, cilindri idraulici e attuatori elettrici

Quando gli ingegneri selezionano un tipo di attuatore, confrontano i cilindri pneumatici con due alternative principali: cilindri idraulici e attuatori elettrici (stadi lineari servo o azionati da passo-passo). Ogni tecnologia ha uno sweet spot distinto.

L'efficienza energetica dei sistemi pneumatici — spesso citata in giro 10-15% complessivo quando si tiene conto dell’inefficienza del compressore, delle perdite di distribuzione e delle perdite di scarico – è la loro debolezza più significativa nel contesto della moderna produzione attenta al consumo energetico. Tuttavia, il basso costo unitario, l’affidabilità e l’ampia disponibilità di infrastrutture per l’aria compressa negli impianti continuano a rendere i cilindri pneumatici il valore predefinito pratico per applicazioni ad alta velocità e forza moderata.

Gli attuatori elettrici sono sempre più competitivi per applicazioni che richiedono posizionamento intermedio preciso, controllo della forza o profili di movimento programmabili: funzionalità che i cilindri pneumatici standard non possono eguagliare senza l'aggiunta di valvole proporzionali e sensori di feedback, che aumentano significativamente la complessità e i costi.

Il circuito pneumatico: come i cilindri pneumatici si collegano a un sistema

Un cilindro pneumatico è solo una parte di un circuito pneumatico. Per funzionare correttamente, ha bisogno di un sistema adeguatamente progettato attorno ad esso. Comprendere i componenti di supporto è essenziale per chiunque specifichi o mantenga sistemi pneumatici.

Unità di trattamento dell'aria (FRL)

L'unità FRL (filtro, regolatore, lubrificatore) condiziona l'aria compressa prima che raggiunga il cilindro. Il filtro rimuove particelle e umidità; il regolatore imposta la pressione di lavoro; il lubrificatore (usato meno comunemente oggi con le moderne guarnizioni autolubrificanti) aggiunge una sottile nebbia d'olio per proteggere i componenti interni. Il funzionamento di un cilindro con aria sporca, bagnata o pressurizzata in modo errato è la causa principale del guasto prematuro della tenuta.

Valvole di controllo direzionale

Valvole direzionali a solenoide - tipicamente Configurazioni a 5/2 o 5/3 vie — controllare quale porta di un cilindro a doppio effetto riceve l'aria di alimentazione e quale la scarica. Tempi di risposta di 5–15 millisecondi sono tipici delle elettrovalvole standard. Le applicazioni ad alta velocità possono utilizzare valvole pilotate o di tipo a otturatore per una commutazione più rapida.

Valvole di controllo del flusso

I controlli di flusso con regolazione in uscita rappresentano l'approccio standard per la regolazione della velocità nei cilindri pneumatici. Limitano il flusso di scarico in uscita dal cilindro, creando una contropressione che ammortizza e controlla la velocità del pistone. Il meter-in (limitazione della fornitura) viene utilizzato in situazioni specifiche ma può causare velocità incoerenti con carichi variabili.

Regolatori di pressione e valvole di sicurezza

I regolatori del singolo punto di utilizzo consentono a cilindri diversi nello stesso sistema di funzionare a pressioni diverse, ad esempio una forza di serraggio delicata su una parte fragile insieme a un'operazione di pressatura ad alta forza. Le valvole di scarico di sicurezza interrompono l'alimentazione dell'aria a intere zone o macchine in situazioni di arresto di emergenza, rilasciando l'energia immagazzinata in modo sicuro.

Problemi comuni con i cilindri pneumatici e come diagnosticarli

Anche i cilindri pneumatici ben specificati e installati correttamente incontrano problemi nel tempo. Conoscere le modalità di guasto più comuni fa risparmiare tempo nella diagnostica e previene tempi di inattività non pianificati.

Perdita d'aria

Le perdite esterne attorno allo stelo del pistone o ai raccordi delle porte sono solitamente rilevabili dal suono o applicando acqua saponata e osservando la presenza di bolle. Le perdite interne oltre la guarnizione del pistone provocano lo slittamento del cilindro o l'impossibilità di mantenere la posizione sotto carico, udibile come aria che fuoriesce attraverso la luce di scarico quando al cilindro viene comandato di mantenerlo. La sostituzione della guarnizione è la riparazione standard; sono disponibili kit di sostituzione per la maggior parte dei cilindri standard ISO.

Movimento lento o incoerente

I cilindri lenti sono spesso causati da un flusso limitato da un filtro bloccato, da un tubo sottodimensionato, da un controllo del flusso parzialmente chiuso o da una valvola direzionale usurata o contaminata. Controllare la pressione di alimentazione all'attacco della bombola (non solo al compressore): cadute di pressione significative su tubi lunghi o raccordi sottodimensionati sono comuni negli impianti in cui il sistema di distribuzione è cresciuto organicamente nel corso degli anni.

Rigature sullo stelo e usura prematura delle guarnizioni

I carichi laterali – forze applicate perpendicolarmente all'asse del cilindro – accelerano l'usura dei cuscinetti dello stelo e delle guarnizioni. Il cilindro è progettato solo per carichi assiali. Se l'applicazione sottopone l'asta a carico laterale, è necessario aggiungere una guida lineare o un cuscinetto esterno per sostenere il carico fuori asse. Anche l'aria contaminata (particelle o acqua) provoca usura abrasiva all'interno della canna.

Colpi di fine corsa e danni da impatto

Quando un cilindro raggiunge la fine della corsa e il pistone urta la calotta terminale con elevata energia, genera onde d'urto, rumore e stress meccanico. La regolazione delle valvole d'ammortizzo integrate (ruotando lo spillo in senso orario per aumentare la restrizione) è il primo passo. Se il cilindro è privo di ammortizzazione, è possibile aggiungere al circuito ammortizzatori esterni o controlli di decelerazione regolabili.

Il cilindro non riesce a muoversi

Un cilindro che non si muove affatto solitamente indica: assenza di alimentazione d'aria (valvola non commutata, linea bloccata, isolatore chiuso), pistone grippato per corrosione (comune dopo un lungo stoccaggio senza lubrificazione) o uno stelo rotto a causa di eccessivo carico laterale o sovrapressione. Controllo sistematico: verifica la pressione all'attacco, conferma la commutazione della valvola con un indicatore a solenoide, quindi ispeziona meccanicamente il cilindro: isola rapidamente la causa.

Migliori pratiche di manutenzione per cilindri pneumatici

I moderni cilindri pneumatici sono progettati per una manutenzione minima, ma "minimo" non è la stessa cosa di "zero". Un approccio strutturato di manutenzione preventiva prolunga significativamente la durata di servizio.

• Mantenere l'aria pulita e asciutta: Scaricare regolarmente l'acqua dal serbatoio del compressore e dai filtri. Installare un essiccatore d'aria refrigerato su sistemi in ambienti umidi. Un punto di rugiada in pressione di 3°C o inferiore al cilindro è un buon bersaglio. L'acqua contenuta nell'aria compressa provoca la corrosione all'interno della canna e il rigonfiamento delle guarnizioni in elastomero.
• Ispezionare settimanalmente le condizioni dell'asta: I graffi sulla superficie cromata dello stelo danneggiano la guarnizione dello stelo ad ogni corsa. Rimuovere immediatamente le fonti di contatto meccanico con l'asta (spruzzi di saldatura, dispositivi disallineati) e sostituire immediatamente le aste rigate prima che distruggano la guarnizione.
• Sostituire le guarnizioni in modo proattivo: Molti stabilimenti sostituiscono i kit di guarnizioni del cilindro a intervalli fissi, in genere ogni 2 o 3 anni su apparecchiature a ciclo elevato, anziché attendere il guasto. I tempi di inattività non pianificati su una linea di produzione in genere costano molto più di un kit di guarnizioni e 30 minuti di manodopera.
• Controllare l'hardware di montaggio: Le vibrazioni allentano i bulloni, i perni con testa e i dadi di bloccaggio dell'estremità dello stelo. Un perno allentato può consentire al cilindro di inclinarsi lateralmente, generando carichi laterali che accelerano l'usura. Controllare trimestralmente la coppia di serraggio dell'hardware di montaggio su apparecchiature a cicli elevati o ad alte vibrazioni.
• Monitorare lo scorrimento o la deriva della posizione: Un cilindro a doppio effetto che sostiene un carico statico non dovrebbe spostarsi. I lenti cambiamenti di posizione sotto carico indicano il bypass della guarnizione del pistone: un segnale di avvertimento di un guasto imminente prima che diventi un problema di sicurezza o un difetto di qualità.
• Tenere a portata di mano bombole di ricambio o kit di guarnizioni: Per i cilindri di produzione critici, avere un'unità di ricambio completa sullo scaffale riduce l'MTTR (Mean Time to Repair) da ore a minuti. I cilindri ISO standard dai distributori riforniti possono essere acquistati rapidamente, ma le unità personalizzate o specializzate possono avere tempi di consegna di diverse settimane.

Innovazioni e tendenze nella tecnologia dei cilindri pneumatici

Sebbene il principio di base di un cilindro pneumatico non sia cambiato, i produttori continuano a perfezionare ed estendere la tecnologia in modi significativi.

Rilevamento della posizione integrato e IO-Link

I sensori compatibili con IO-Link montati su cilindri standard ora forniscono feedback continuo sulla posizione, diagnostica (conteggio cicli, temperatura, ore di funzionamento) e parametrizzazione tramite un'interfaccia digitale a due fili. Ciò sposta il cilindro pneumatico da un attuatore “stupido” a un componente intelligente di un’architettura Industria 4.0, consentendo la manutenzione predittiva e il monitoraggio remoto senza aggiungere cablaggi dedicati.

Pneumatica proporzionale

Le valvole proporzionali di pressione e flusso, combinate con trasduttori di posizione, consentono il controllo della forza e della posizione a circuito chiuso dei cilindri pneumatici. Pur non raggiungendo la precisione dei servoelettrici, questi sistemi possono raggiungere una ripetibilità di posizionamento di ±0,1 mm e applicazione controllata della forza: capacità precedentemente limitate agli attuatori idraulici o elettrici. Il costo rimane più elevato rispetto alla semplice pneumatica on/off, ma inferiore a quello dei sistemi completamente servoelettrici.

Recupero ed efficienza energetica

L’aria compressa è costosa: generare 1 kW di lavoro meccanico dall’aria compressa in genere costa 7-8 volte di più rispetto allo stesso lavoro di un motore elettrico. Ciò ha portato allo sviluppo di sistemi di aumento della pressione, circuiti di risparmio dell’aria che interrompono l’alimentazione a metà corsa e sistemi di recupero che catturano l’energia di scarico. Alcuni produttori segnalano un risparmio d'aria del 30–50% nei circuiti ottimizzati.

Materiali leggeri e resistenti alla corrosione

I cilindri in alluminio anodizzato ad alta resistenza, polimeri rinforzati con fibre e acciaio inossidabile riducono il peso, aspetto importante nelle applicazioni in cui il cilindro è montato su una parte mobile, resistendo al tempo stesso ai prodotti chimici aggressivi di lavaggio, alla nebbia salina e all'esposizione esterna. I cilindri per uso medico utilizzano interamente acciaio inossidabile elettrolucidato per eliminare potenziali fonti di contaminazione.

Miniaturizzazione

I progressi nella lavorazione meccanica di precisione e nella tecnologia delle tenute hanno spinto il diametro minimo utilizzabile del foro dei cilindri pneumatici di produzione a 2,5 mm , con tratti brevi fino a 1 mm. Questi microcilindri vengono utilizzati in apparecchiature diagnostiche mediche, nella movimentazione di semiconduttori e in applicazioni di microassemblaggio in cui ogni grammo e millimetro conta.
