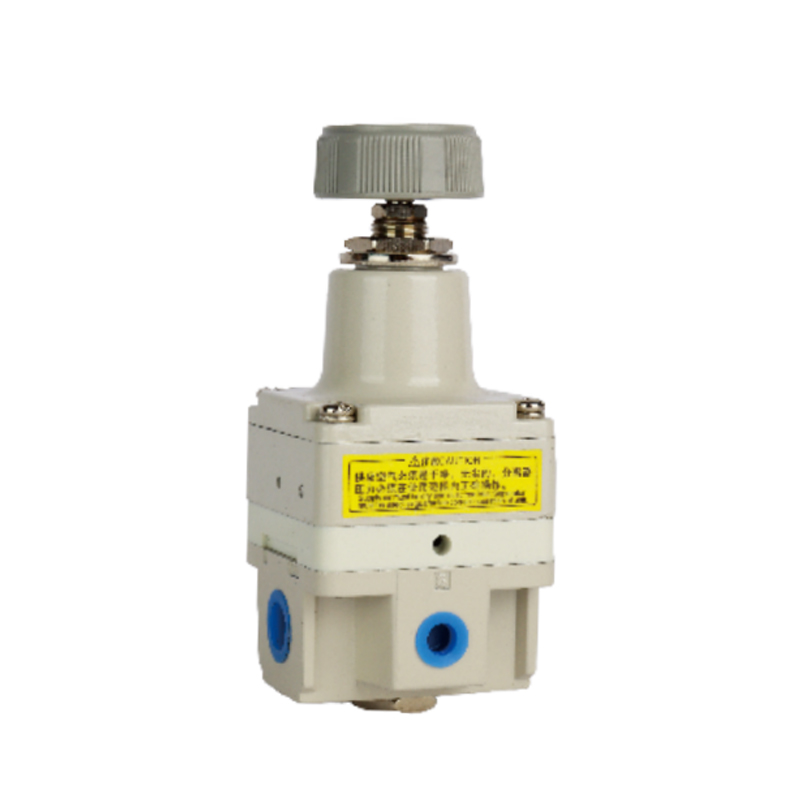

Valvola di riduzione della pressione di precisione serie IR
  • Valvola di riduzione della pressione di precisione serie IR
Regolatore di precisione

Valvola di riduzione della pressione di precisione serie IR

La valvola di riduzione della pressione di precisione serie IR è progettata per i requisiti di controllo della pressione ad alta precisione dei sistemi di fluidi industriali. Raggiunge un'uscita di pressione stabile grazie alla struttura ottimizzata ed è l'elemento di controllo principale dei circuiti pneumatici e idraulici di precisione.

1. Eccellenti prestazioni di stabilizzazione della pressione

Il design dinamico del nucleo della valvola e la struttura di strozzamento lavorano insieme per garantire che la pressione di uscita abbia una deviazione molto piccola dal valore impostato; la risposta dinamica alle fluttuazioni della pressione a valle è rapida, ottimizzando significativamente la precisione di controllo del sistema.

2. Eccellente adattabilità alle condizioni di lavoro

In condizioni di fluttuazioni della pressione in ingresso o variazioni della fase di flusso, il suo meccanismo di compensazione pressione-flusso può mantenere efficacemente la coerenza della pressione in uscita e garantire il funzionamento continuo e stabile del sistema.

3. Portata ad ampio raggio

La configurazione del canale di flusso è ottimizzata dalla fluidodinamica per mantenere le caratteristiche di pressione lineare entro l'intervallo di portata nominale, ridurre l'interferenza delle fluttuazioni di carico sulle prestazioni di stabilizzazione della pressione e adattarsi alle condizioni di lavoro dinamiche.

4. Design integrato modulare

Fornisce interfacce di montaggio multiassiali e strutture di staffe integrate, supporta l'integrazione di isole di valvole o l'implementazione indipendente, semplifica notevolmente la complessità della costruzione del percorso del gas e migliora l'utilizzo dello spazio.

E-mail: manager@cktworld.com
Scarica
PREC：Nessun articolo precedente
SUCC：Nessun articolo successivo

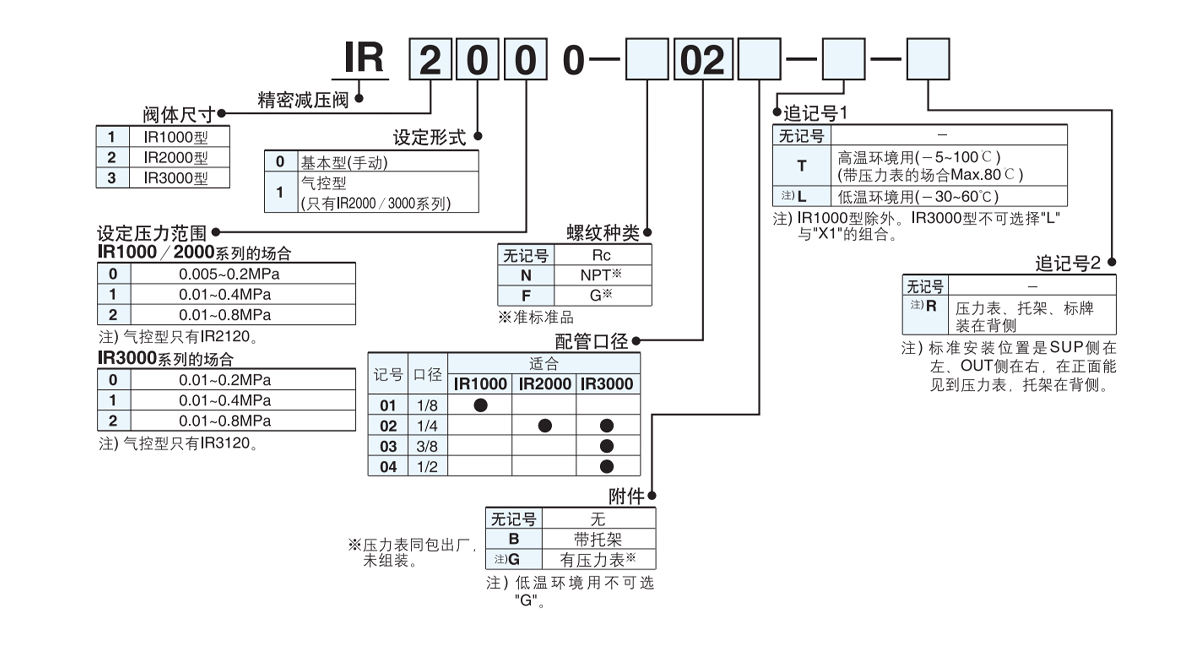

  • Modello Tipo base Tipo a controllo pneumatico
    IR10□0 IR20□0 IR30□0 IR2120 IR3120
    Pressione massima di alimentazione MAX.1.0MPa
    Pressione di alimentazione minima Nota 1) Impostare la pressione su 0,05 MPa Impostare la pressione su 0,1 MPa Impostare la pressione su 0,05 MPa Impostare la pressione su 0,1 MPa
    Impostare il campo di pressione
    IR1000:
    0,005~0,2MPa
    IR1010:
    0,01~0,4 MPa
    IR1020:
    0,01~0,8 MPa
    IR2000:
    0,005~0,2MPa
    IR2010:
    0,01~0,4 MPa
    IR2020:
    0,01~0,8 MPa
    IR3000:
    0,01~0,2MPa
    IR3010:
    0,01~0,4 MPa
    IR3020:
    0,01~0,8 MPa     		0,01~0,8 MPa 0,01~0,8 MPa
    Pressione del segnale di ingresso Nota 2) —— 0,01~0,8 MPa 0,01~0,8 MPa
    Sensibilità Nota 3)) Entro lo 0,2% del valore totale
    Ripetibilità Nota 3) Entro ±0,5% del fondo scala
    Linearità Nota 4) —— Entro ±1% del fondo scala
    Consumo d'aria Nota 5)
    (con una pressione di alimentazione di 1,0 MPa)     		Entro 4,4 l/min (ANR) Entro 4,4 l/min (ANR) Entro 11,5 l/min (ANR) Entro 4,4 l/min (ANR) Entro 11,5 l/min (ANR)

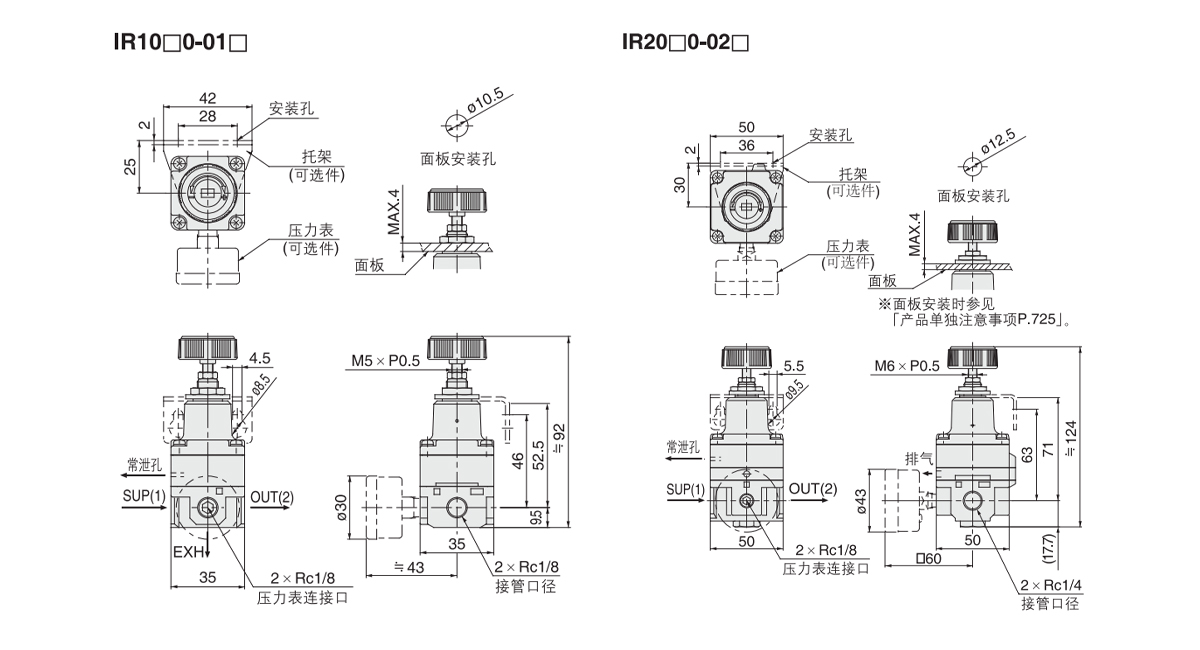

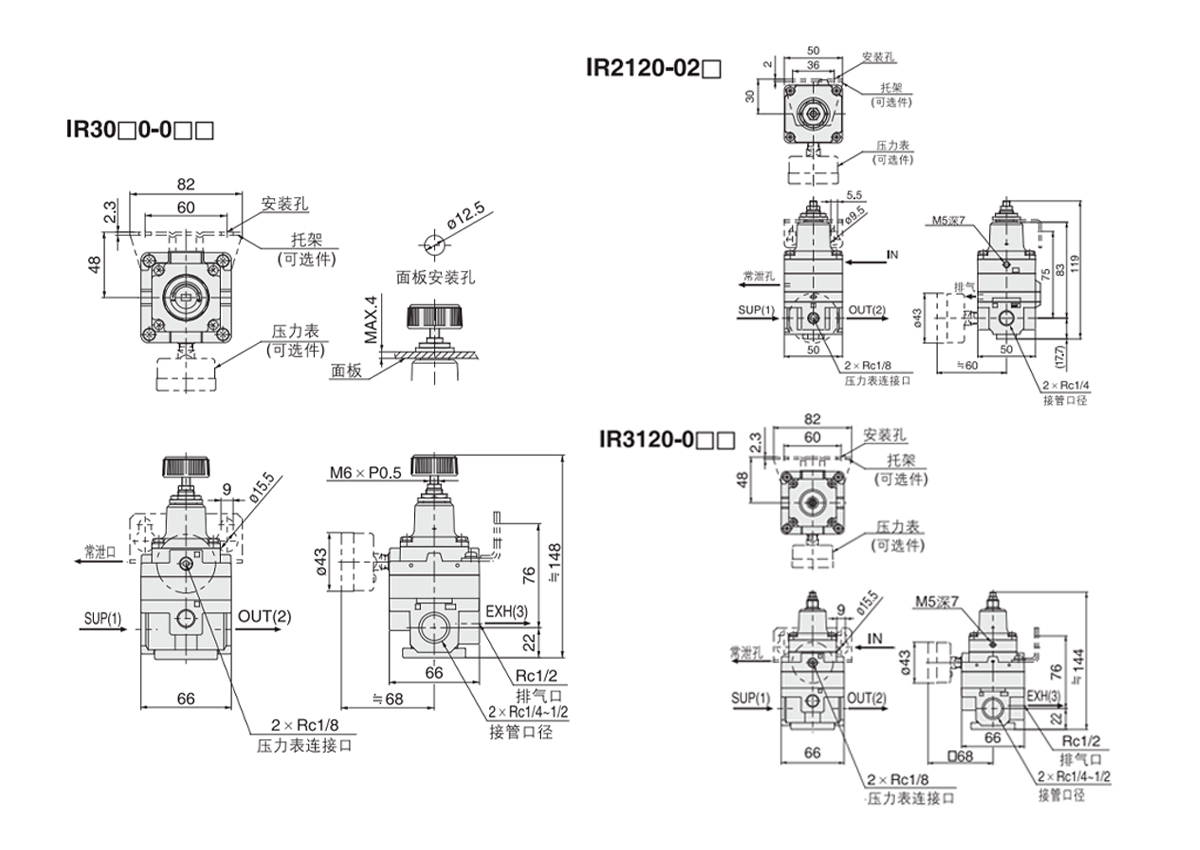

    Diametro di connessione Tc1/8 RC1/4 RC1/4,3/8,1/2 RC1/4 RC1/4,3/8,1/2
    Diametro attacco manometro Tc1/8 (2 locations)
    Temperatura ambiente e temperatura del fluido Da -5 a 60°C (senza congelamento)
    Peso (kg) 0.14 0.30 0.64 0.35 0.71
    Nota 1) La condizione è che non vi sia flusso sul lato di uscita. La differenza di pressione minima rispetto alla pressione impostata deve essere 0,05 MPa per i modelli IR1000 e IR2000 e 0,1 MPa per i modelli IR3000.
    Nota 2) Applicabile solo ai tipi IR2120 e IR3120 a comando pneumatico; sono escluse le tipologie base.
    Nota 3) I valori caratteristici non includono le variazioni a lungo termine o le variazioni di temperatura.
    Nota 4) Indica la linearità della pressione di uscita rispetto alla pressione del segnale di ingresso.
    Nota 5) La quantità di aria frequentemente scaricata nell'atmosfera attraverso il foro di sfiato o l'attacco di scarico.
