Che cos'è un cilindro pneumatico ad alta forza e quando ne hai effettivamente bisogno?
A cilindro pneumatico ad alta forza è un cilindro dell'aria progettato per fornire una spinta in uscita sostanzialmente maggiore rispetto ai cilindri con alesaggio standard, in genere in produzione forze che vanno da 5.000 N a oltre 200.000 N — combinando diametri di foro di grandi dimensioni, pressioni di esercizio elevate o configurazioni tandem/multistadio. Se la vostra applicazione prevede la pressatura, il bloccaggio, la punzonatura, la formatura o il sollevamento di carichi pesanti laddove un cilindro pneumatico convenzionale semplicemente non è in grado di sostenere il carico richiesto, un cilindro pneumatico ad alta forza è la risposta diretta.
La decisione di utilizzare un cilindro pneumatico ad alta forza rispetto a un'alternativa idraulica spesso dipende dalla pulizia, dalla velocità e dalla semplicità di manutenzione. I sistemi pneumatici funzionano con aria compressa, il che significa assenza di rischio di contaminazione dell'olio, tempi di ciclo più rapidi e conformità più semplice agli standard alimentari, farmaceutici o per camere bianche. Il compromesso è la densità di forza: i cilindri idraulici generano una forza maggiore per unità di area, ma quando la pressione dell’aria a 10 bar è sufficiente – cosa che accade per la maggior parte delle attività di bloccaggio e pressatura industriale fino a circa 100 kN – un cilindro pneumatico di grande diametro fornisce quella forza in modo affidabile ed economico.
Come un cilindro pneumatico genera una forza elevata: la fisica dietro i numeri
La forza erogata da qualsiasi cilindro pneumatico viene calcolata mediante una formula semplice: F = P × A , dove F è la forza in Newton, P è la pressione relativa in Pascal e A è l'area effettiva del pistone in metri quadrati. Ciò significa che il progettista ha a disposizione due leve: aumentare la pressione o aumentare la dimensione del foro.
Consideriamo un cilindro pneumatico con alesaggio di 200 mm funzionante a 6 bar (600.000 Pa). L'area del pistone è di circa 0,0314 m², per una forza di spinta teorica di 18.850 N: poco meno di 1,9 tonnellate . Ridimensionando il foro a 320 mm alla stessa pressione si ottengono 48.254 N, quasi 4,9 tonnellate. Aumentando la pressione a 10 bar sullo stesso foro da 320 mm si porta la potenza teorica a 80.425 N . Questi numeri illustrano perché il diametro del foro è la variabile principale che gli ingegneri manipolano quando specificano un cilindro pneumatico a forza elevata.
La forza di trazione (corsa di retrazione) è sempre inferiore alla forza di spinta poiché l'asta sposta l'area della sezione trasversale sul lato del cappuccio. Per un cilindro con alesaggio di 320 mm con stelo di 100 mm a 10 bar, la forza di trazione scende a circa 72.600 N: ancora formidabile, ma una distinzione importante per le applicazioni in cui la retrazione deve sostenere un carico.
Configurazioni di cilindri tandem
Quando un unico alesaggio non è in grado di fornire una forza sufficiente entro limiti di spazio o pressione, i cilindri pneumatici tandem impilano due o più pistoni su una singola asta. Ogni pistone contribuisce con la sua spinta e le forze si sommano direttamente. Una disposizione in tandem di due cilindri con alesaggio di 250 mm a 8 bar produce circa 78.500 N combinati — equivalente a una singola unità con alesaggio da 350 mm — mantenendo l'ingombro fisico più ristretto. Le configurazioni tandem sono comuni negli impianti di stampaggio automobilistico e nelle operazioni di pressatura di precisione.
- F — Forza di uscita (N)
- P — Pressione di alimentazione (Pa)
- A — Superficie del pistone (m²)
- D — Diametro del foro (m)

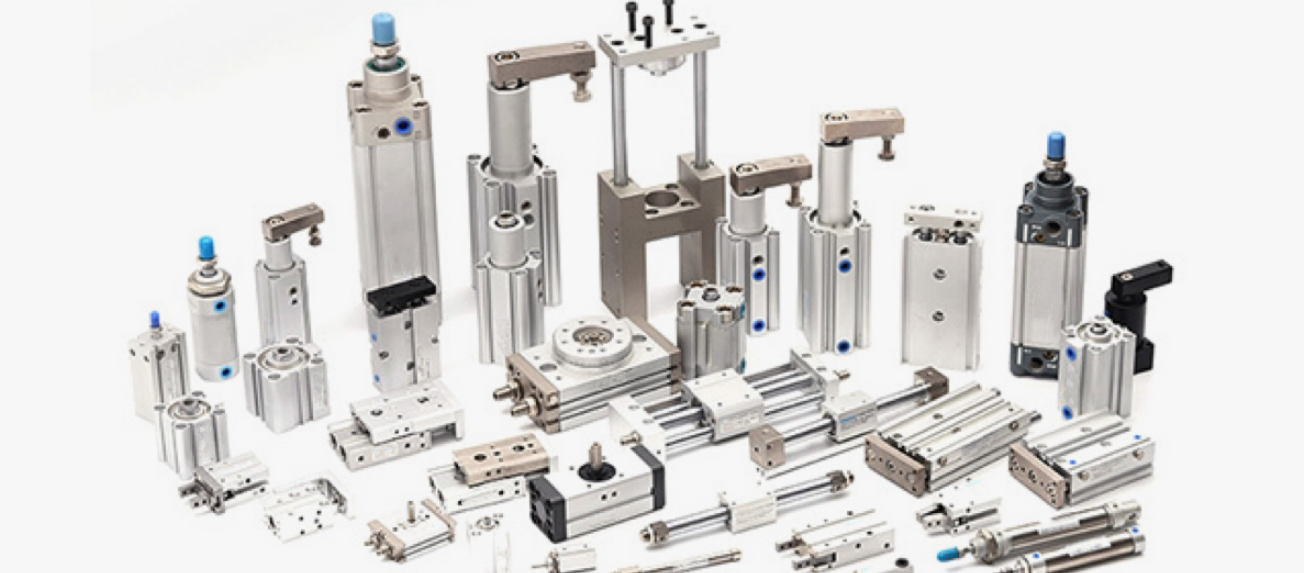

Tipi di cilindri pneumatici ad alta forza e loro applicazioni industriali
Non tutti i cilindri pneumatici ad alta forza hanno lo stesso scopo. La varietà di configurazioni disponibili riflette l'ampiezza delle applicazioni più impegnative nei settori manifatturiero, di lavorazione e di automazione. Capire quale tipo di cilindro si adatta a quale attività previene costose specifiche eccessive o, peggio, installazioni sottoalimentate che si guastano prematuramente.
Cilindri a semplice effetto di grande diametro
Versioni con ritorno a molla o a gravità con alesaggi fino a 320 mm. Utilizzato in operazioni di bloccaggio e mantenimento, valvole a saracinesca su tubazioni e bloccaggio di stampi a iniezione dove la corsa di lavoro richiede potenza solo in una direzione. Il consumo d'aria per ciclo è dimezzato rispetto agli equivalenti a doppio effetto, il che è importante alle frequenze di ciclo elevate.
Cilindri a doppio effetto di grande diametro
La categoria di cilindri pneumatici ad alta forza più comune. L'aria pressurizzata agisce su entrambi i lati del pistone, fornendo estensione e retrazione motorizzate. I cilindri standard ISO15552 sono disponibili sotto forma di catalogo con alesaggio da 32 mm a 320 mm, con produzione personalizzata che si estende oltre l'alesaggio di 500 mm. Le linee body-in-white automobilistiche utilizzano abitualmente cilindri a doppio effetto con alesaggio da 250 mm per la pressatura dei pannelli.
Cilindri tandem
Due pistoni su stelo comune in un unico corpo. La forza erogata raddoppia all'incirca senza aumentare la dimensione del foro. Ideale dove la larghezza della busta è limitata ma è disponibile la lunghezza assiale. Un'unità tandem con alesaggio di 160 mm a 8 bar eroga circa 32.170 N - paragonabile a un cilindro singolo con alesaggio di 225 mm - in un corpo solo leggermente più lungo di un'unità a doppia corsa standard.
Cilindri senza stelo (alesaggio grande)
Il pistone aziona un carrello esterno tramite una fessura sigillata o un accoppiamento magnetico invece che un'asta sporgente. Consente lunghezze di corsa pari alla lunghezza del corpo del cilindro, rendendoli compatti per applicazioni a corsa lunga con forza elevata come il trasferimento di materiale in linee di stampaggio o registri posteriori di presse piegatrici con forze fino a 15.000 N.
Sistemi di intensificazione idraulica pneumatica
Queste unità ibride utilizzano un cilindro pneumatico di grande diametro per azionare un pistone idraulico di piccolo diametro, moltiplicando la forza per il rapporto delle aree del pistone. Uno stadio pneumatico da 200 mm che aziona uno stadio idraulico da 40 mm a 6 bar in ingresso produce pressioni di uscita idrauliche superiori a 150 bar, consentendo forze ben superiori a 200.000 N. Utilizzato in pistole per saldatura a punti, rivettatrici e strumenti di clinciatura.

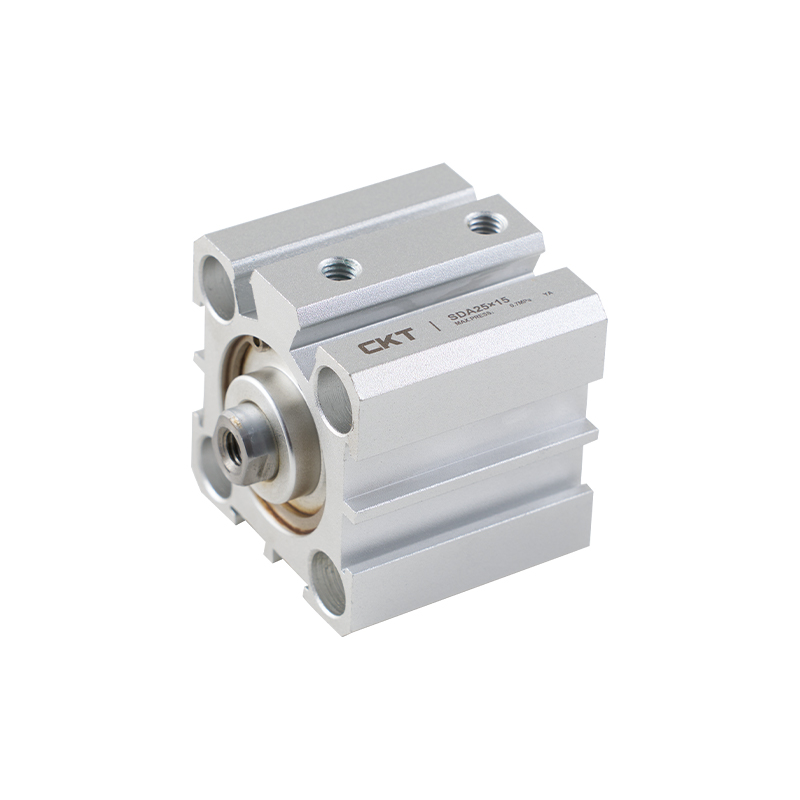

Cilindri ad alta forza a corsa breve
A volte chiamati cilindri piatti o piatti, forniscono una forza di serraggio molto elevata su corse di 5–50 mm. Diametri del foro di 250–400 mm in corpi molto corti generano forze fino a 125.000 N in uno spazio assiale minimo. Utilizzato nel bloccaggio di attrezzature, nell'impostazione di stampi e nel posizionamento di pallet su centri di lavoro.
