Quali sono i diversi tipi di bombole pneumatiche?

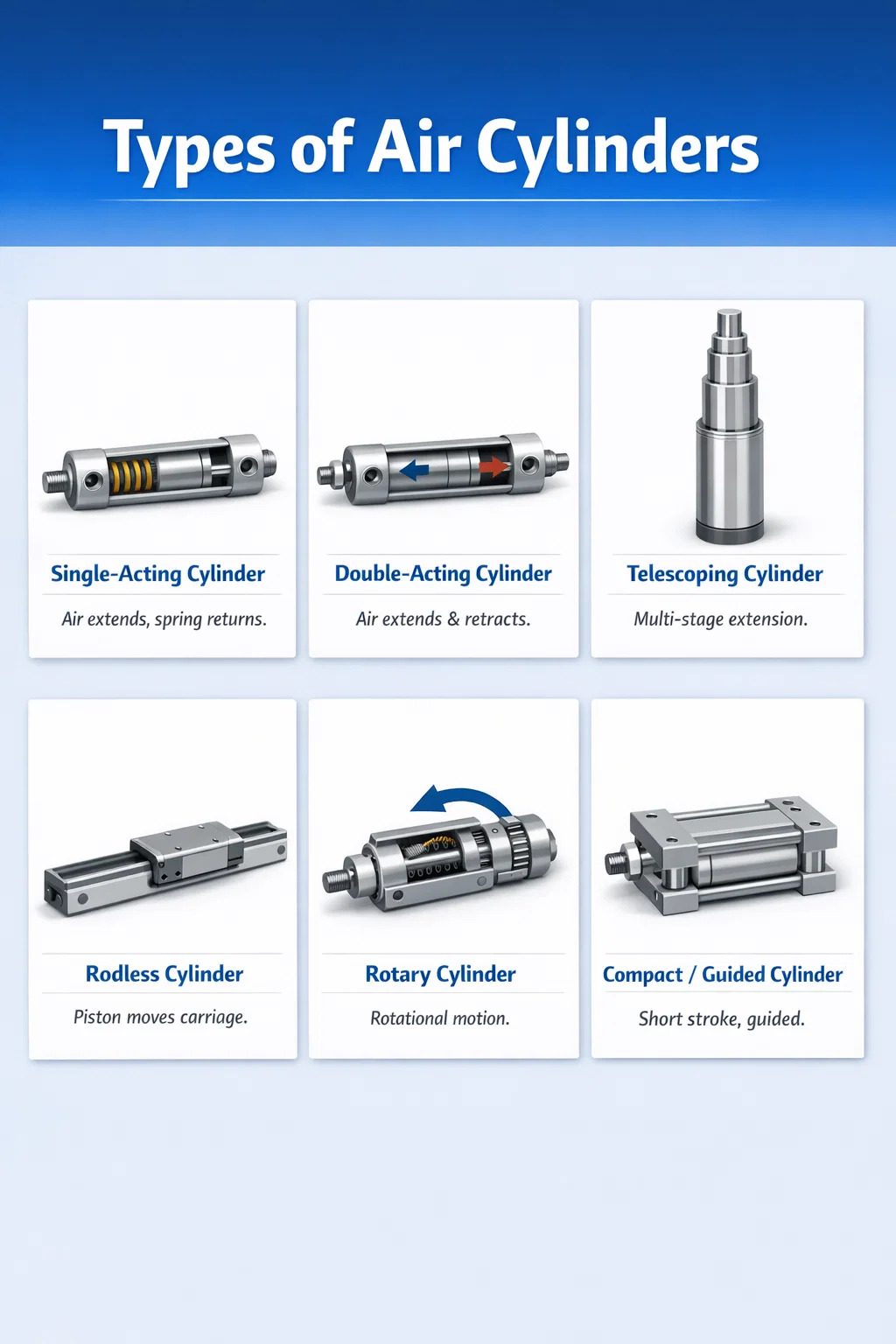

Cilindri pneumatici — chiamati anche cilindri pneumatici — convertono l'energia dell'aria compressa in movimento meccanico lineare o rotatorio. Ci sono sei tipi principali di cilindri pneumatici utilizzati in applicazioni industriali, automobilistiche e manifatturiere: cilindri a semplice effetto, cilindri a doppio effetto, cilindri telescopici, cilindri senza stelo, cilindri rotanti e cilindri compatti/guidati. Ciascun tipo ha uno scopo meccanico distinto e scegliere quello sbagliato può portare a usura prematura, spreco di energia o guasto totale del sistema.
Comprendere queste categorie non è solo accademico: il mercato globale dei cilindri pneumatici è stato valutato approssimativamente 14,2 miliardi di dollari nel 2023 e si prevede che crescerà costantemente fino al 2030, guidato dalla domanda di automazione nel settore degli imballaggi, della lavorazione alimentare e dell’assemblaggio automobilistico. La scelta del cilindro giusto influisce direttamente sul tempo di ciclo, sul consumo di energia e sugli intervalli di manutenzione.
Cilindri pneumatici a semplice effetto
I cilindri a semplice effetto utilizzano aria compressa per spostare il pistone in una sola direzione. La corsa di ritorno è ottenuta da una molla interna o da una forza meccanica esterna come la gravità. Questi sono tra i cilindri pneumatici più semplici ed economici disponibili.
Come funzionano i cilindri a semplice effetto
L'aria compressa entra attraverso un'unica porta e spinge il pistone in avanti. Quando la pressione dell'aria viene rilasciata, la molla interna spinge il pistone nella sua posizione originale. Poiché una molla svolge metà del lavoro, la forza di uscita effettiva viene ridotta dalla resistenza della molla, generalmente compresa tra 10% e 20% a seconda della rigidità della molla e della dimensione del cilindro.
Applicazioni comuni
- Bloccaggio e bloccaggio dei pezzi durante la lavorazione
- Operazioni di stampaggio e punzonatura in cui la corsa di ritorno non richiede forza
- Attuatori per porte e cancelli in cui la gravità favorisce il ritorno
- Meccanismi di freno e dispositivi di bloccaggio di sicurezza
- Attrezzature agricole come seminatrici e meccanismi di semina
I cilindri a semplice effetto sono la scelta preferita quando è necessario ridurre al minimo il consumo d'aria, poiché l'aria viene consumata solo durante la corsa di lavoro. Nelle applicazioni a ciclo elevato che eseguono 50-100 cicli al minuto, ciò si traduce in un significativo risparmio di aria compressa nel corso di un turno di produzione.
Limitazioni da considerare
La lunghezza della corsa dei cilindri a semplice effetto è limitata perché corse più lunghe richiedono molle più lunghe, che occupano spazio nell'alesaggio e riducono l'area utilizzabile del cilindro. In pratica, la maggior parte dei produttori limita i cilindri con ritorno a molla a corse di 100 mm (circa 4 pollici) o meno. Oltre a ciò, un design a doppio effetto diventa più pratico.
Cilindri pneumatici a doppio effetto
I cilindri a doppio effetto sono il tipo di cilindro pneumatico più utilizzato nell'automazione industriale. Utilizzano aria compressa per azionare sia la corsa di estensione che quella di retrazione, offrendo all'operatore il pieno controllo della forza e della velocità in entrambe le direzioni.
Principio di costruzione e funzionamento
Un cilindro a doppio effetto ha due porte d'aria, una su ciascun lato del pistone. Quando l'aria entra nella porta all'estremità del cappuccio, il pistone si estende. Quando l'aria viene diretta nella luce dell'estremità dello stelo, il pistone si ritrae. Una valvola di controllo direzionale (solitamente un'elettrovalvola 4/2 o 5/2) alterna il flusso d'aria tra le due porte. Poiché non è coinvolta alcuna primavera, l'intera area del passaggio contribuisce ad estendere la forza , rendendo questi cilindri notevolmente più potenti rispetto ai loro omologhi a semplice effetto con lo stesso diametro del foro.
Differenze nel calcolo della forza tra le corse
Una distinzione importante: le forze di estensione e di retrazione non sono uguali. Nella corsa di estensione, la forza viene calcolata utilizzando l'area del passaggio completo. Durante la corsa di ritrazione, lo stelo occupa parte del foro, quindi l'area effettiva, e quindi la forza di ritrazione, è leggermente inferiore. Per un cilindro con alesaggio di 50 mm e stelo di 20 mm a 6 bar, la forza di estensione è approssimativamente 1.178 N mentre la forza di ritrazione scende a circa 990 n . Questa asimmetria deve essere presa in considerazione nei progetti in cui la forza di retrazione è fondamentale.
Casi d'uso tipici
- Automazione pick-and-place nelle linee di assemblaggio
- Deviatori di trasportatori e sistemi di smistamento
- Morsetti ed espulsori per macchine per stampaggio a iniezione
- Utensili robotizzati all'estremità del braccio
- Attrezzature per la saldatura e la pressatura di carrozzerie automobilistiche
I cilindri pneumatici a doppio effetto sono disponibili con diametri che vanno da Da 8 mm a oltre 320 mm , coprendo le emissioni di forza da pochi newton fino a decine di kilonewton. Questa ampia gamma li rende adattabili a quasi tutte le applicazioni industriali.
Cilindri pneumatici telescopici
I cilindri telescopici sono progettati per applicazioni in cui è necessaria una corsa lunga ma la lunghezza retratta (ridotta) deve rimanere breve. Raggiungono questo obiettivo utilizzando più tubi annidati, chiamati stadi o manicotti, che si estendono in sequenza uno dentro l'altro.
Design telescopici a semplice effetto e a doppio effetto
I cilindri telescopici sono disponibili sia nella configurazione a semplice che a doppio effetto. Le versioni a semplice effetto sono più semplici ed economiche ma si affidano alla gravità o al peso del carico per la retrazione, rendendole adatte soprattutto al sollevamento verticale. I cilindri telescopici a doppio effetto possono estendersi e ritrarsi a motore, consentendo il montaggio orizzontale o invertito, sebbene la loro costruzione sia significativamente più complessa e il loro costo sia sostanzialmente più elevato.
Applicazioni chiave
- Autocarri con cassone ribaltabile e cassoni ribaltabili che richiedono cilindri a 3-5 stadi
- Piattaforme elevatrici a forbice e piattaforme di lavoro aereo
- Macchine per palcoscenici teatrali e attrezzature per l'intrattenimento
- Prolunghe per scala per camion dei pompieri
Un cilindro telescopico a tre stadi con una lunghezza ripiegata di 600 mm può raggiungere una corsa completamente estesa di oltre 1.700 mm - quasi tre volte la sua lunghezza retratta. Questa efficienza spaziale è impossibile da ottenere con un cilindro convenzionale a stelo singolo.
Riduzione della forza attraverso le fasi
Un'importante considerazione ingegneristica: ogni stadio successivo in un cilindro telescopico ha un foro più piccolo del precedente, il che significa la forza di uscita diminuisce man mano che il cilindro si estende ulteriormente . I progettisti devono dimensionare il cilindro in base alla posizione di carico peggiore, che di solito si verifica in corrispondenza o in prossimità dell'estensione completa quando la forza è al minimo.
Cilindri pneumatici senza stelo
I cilindri pneumatici senza stelo eliminano completamente lo stelo tradizionale, trasmettendo invece il movimento del pistone ad un carrello o scorrimento esterno attraverso una fessura o un accoppiamento magnetico. Questo disegno raddoppia la corsa effettiva per una data lunghezza di installazione rispetto a un cilindro a stelo convenzionale, il che li rende estremamente preziosi in ambienti con spazi limitati.
Cilindri senza stelo con scanalatura meccanica
In un design con fessura meccanica (o fascia), il corpo del cilindro ha una fessura longitudinale. Attraverso questa fessura il pistone interno è collegato ad un carrello esterno. Una fascia flessibile in metallo o plastica sigilla la fessura su entrambi i lati del punto di connessione per evitare perdite d'aria. Questi cilindri possono gestire carichi laterali diretti e sono adatti per applicazioni che richiedono un'elevata precisione di guida.
Cilindri senza stelo accoppiati magneticamente
I cilindri senza stelo accoppiati magneticamente utilizzano un pistone interno sigillato dotato di potenti magneti permanenti. Un carrello esterno dotato di magneti contrapposti segue il movimento del pistone attraverso la parete del cilindro senza alcuna fessura fisica. Questo design completamente sigillato è l'ideale per ambienti puliti, per uso alimentare e di lavaggio perché non vi è alcuna apertura in cui possano entrare contaminanti o fuoriuscire lubrificanti. Il compromesso è una capacità di carico laterale massima inferiore rispetto alle versioni scanalate.
Dove eccellono i cilindri senza stelo
- Unità transfer lineari in macchine confezionatrici ed etichettatrici
- Sistemi a navetta orizzontale nei centri di lavoro CNC
- Produzione di dispositivi medici in cui la contaminazione rappresenta un problema
- Sistemi Gantry e stadi di posizionamento multiasse
I cilindri senza stelo standard sono disponibili con lunghezze di corsa da Da 50 mm a oltre 10.000 mm . Per corse molto lunghe, si consigliano guide antirotazione e supporti centrali per evitare l'abbassamento della canna e la deriva del carrello.
Cilindri pneumatici rotanti
Mentre la maggior parte dei cilindri pneumatici produce un movimento lineare, i cilindri pneumatici rotanti convertono l'energia dell'aria compressa in movimento angolare (rotatorio). Sono spesso chiamati attuatori rotanti pneumatici. Questi sono distinti dai motori pneumatici: producono cilindri rotanti rotazione ad angolo limitato (tipicamente 90°, 180° o 270°) anziché la rotazione continua.
Attuatori rotanti a pignone e cremagliera
Il design più comune del cilindro rotante utilizza uno o due pistoni lineari collegati a una cremagliera, che aziona un albero pignone. L'aria spinge i pistoni, la cremagliera fa ruotare il pignone e la coppia viene trasmessa all'albero di uscita. I design a doppio rack bilanciano il carico e quasi il doppio della coppia in uscita per una determinata dimensione del foro. Gli angoli di rotazione sono regolabili tramite arresti esterni, tipicamente tra 0° e 270°.
Attuatori rotanti a paletta
Gli attuatori a pala utilizzano una pala (paletta) fissata all'albero di uscita all'interno di un alloggiamento circolare. La pressione dell'aria su un lato della pala fa ruotare l'albero; l'aria sul lato opposto lo fa ruotare indietro. I design a paletta singola consentono fino a 280° di rotazione , mentre i design a doppia paletta sono limitati a circa 100° ma offrono una coppia più elevata in un corpo più compatto.
Applicazioni tipiche
- Azionamento di valvole nelle tubazioni di processo (valvole a sfera a quarto di giro, valvole a farfalla)
- Tavole indicizzate e posizionamento rotante nell'automazione dell'assemblaggio
- Articolazioni robotiche del polso e del gomito
- Capovolgimento e orientamento delle parti nelle linee di trasferimento
- Attuatori per porte e portelli su apparecchiature industriali
Cilindri pneumatici compatti e guidati
I cilindri compatti e guidati sono varianti specializzate che affrontano due sfide molto specifiche: spazi di installazione estremamente ristretti e applicazioni che richiedono che lo stelo del pistone resista alla rotazione o ai carichi laterali senza fare affidamento su sistemi di guida esterni.
Cilindri compatti a corsa breve
Chiamati anche cilindri pancake o cilindri piatti, queste unità hanno una lunghezza del corpo minima rispetto al foro. I colpi sono generalmente limitati a da 1 mm a 50 mm . Il loro profilo piatto ne consente il montaggio in aree ristrette dove un corpo cilindrico standard semplicemente non sarebbe adatto. I casi d'uso comuni includono la pressatura di PCB, l'erogazione di etichette e il microposizionamento in apparecchiature per semiconduttori.
Cilindri guidati (a doppio stelo).
I cilindri guidati incorporano due steli paralleli collegati ad una piastra frontale comune. Questa configurazione impedisce la rotazione dello stelo e fornisce un'elevata resistenza ai carichi momento (forze fuori centro). I cilindri guidati possono gestire carichi laterali da 4 a 10 volte maggiore rispetto a un cilindro standard a stelo singolo con lo stesso alesaggio, eliminando la necessità di una guida lineare esterna separata in molte applicazioni.
Cilindri dell'unità di scorrimento
I cilindri con unità di scorrimento integrano un carrello guidato direttamente sul corpo del cilindro. Il carrello scorre su cuscinetti lineari o guide a ricircolo di sfere e fornisce una superficie di montaggio piana per utensili o fissaggi del pezzo. Queste unità all-in-one riducono significativamente i tempi di progettazione e assemblaggio nei progetti di automazione personalizzati. Festo, SMC e Parker offrono tutte unità di guida modulari con lunghezze di corsa e configurazioni di cuscinetti intercambiabili.
Confronto tra i tipi di cilindri pneumatici in breve
| Tipo di cilindro | Direzione del tratto | Corsa massima tipica | Consumo d'aria | Ideale per |
|---|---|---|---|---|
| A semplice effetto | Una direzione (aria), ritorno a molla | ~100 mm | Basso | Funzioni di bloccaggio, frenatura e sicurezza |
| Doppio effetto | Entrambe le direzioni (aria) | Fino a 2.000 mm | Moderato-Alto | Automazione generale, attività ad alto ciclo |
| Telescopico | Uno o entrambi (multistadio) | 3× lunghezza compressa | Moderato | Sollevamento, scarico, corse lunghe in spazi limitati |
| Senza stelo | Entrambe le direzioni (nessuna asta) | Fino a 10.000 mm | Moderato | Trasferimento lineare a corsa lunga, camere bianche |
| Rotary | Angolare (rotazione limitata) | Fino a 280° | Basso–Moderate | Azionamento della valvola, indicizzazione, parti ribaltabili |
| Compatto/Guidato | Lineare (breve o guidata) | ~50–500 mm | Basso–Moderate | Carichi laterali, antirotazione, spazi ristretti |
Stili di montaggio del cilindro e loro impatto sulle prestazioni
Indipendentemente dal tipo di cilindro, la configurazione di montaggio ha un effetto diretto su prestazioni, longevità e gestione del carico. I cilindri standard ISO 15552 e NFPA T3.6.7 offrono interfacce di montaggio intercambiabili, che semplificano le sostituzioni tra diversi produttori.
- Montaggio su piede (MS1/MS2): Montaggio su base fissa; ideale per push/pull in linea con carichi ben allineati. Il disallineamento trasferisce lo stress di flessione allo stelo e alle guarnizioni.
- Montaggio a flangia (MF1/MF2): La flangia anteriore o posteriore si fissa direttamente alla piastra della macchina. Eccellente per applicazioni con carichi rigidi in linea.
- Attacco a cerniera (MP1/MP3): Consente al cilindro di ruotare mentre il carico si muove lungo un arco. Ampiamente utilizzato negli apriporta, nei meccanismi di collegamento e nei sistemi di inclinazione. Per un'articolazione completa è necessario utilizzare una forcella per l'estremità dello stelo (MP5) sul lato dello stelo.
- Supporto perno (MT1/MT4): Consente al corpo del cilindro di oscillare su un piano. Comune nelle presse industriali e nella movimentazione dei materiali dove è richiesto il movimento del perno.
Un montaggio errato è una delle cause più comuni di cedimento prematuro delle guarnizioni e di rigature dello stelo. Lo dimostrano gli studi condotti dai principali produttori di cilindri pneumatici oltre il 30% dei guasti ai cilindri sul campo sono attribuibili a disallineamento e montaggio improprio piuttosto che a difetti di materiale o di fabbricazione.
Specifiche chiave da comprendere nella scelta delle bombole pneumatiche
La selezione di una bombola pneumatica va oltre la semplice scelta del tipo. Diversi parametri tecnici devono essere valutati insieme per garantire che il cilindro funzioni in modo affidabile per tutta la vita utile prevista.
Diametro del foro e forza di uscita
La forza di uscita è determinata dalla formula F = P × A, dove P è la pressione di alimentazione e A è l'area effettiva del pistone. Ad una pressione di alimentazione standard di 6 bar (87 psi) , un cilindro con alesaggio da 50 mm produce circa 1.178 N sulla corsa di estensione, mentre un cilindro con alesaggio da 80 mm produce circa 3.016 N. Le dimensioni dell'alesaggio sono standardizzate secondo ISO 6432 e ISO 15552 per semplificare i calcoli di dimensionamento e di approvvigionamento.
Lunghezza della corsa e rischio di instabilità
Per i cilindri a corsa lunga sottoposti a carichi di compressione, lo stelo del pistone può deformarsi (rottura della colonna) se il diametro dello stelo è sottodimensionato. Gli ingegneri utilizzano la formula della colonna di Eulero per verificare i limiti di instabilità e la maggior parte dei produttori fornisce grafici della corsa di carico che incorporano automaticamente un fattore di sicurezza da 3:1 a 5:1 . Quando il diametro standard dello stelo è insufficiente, è necessario specificare le opzioni dello stelo sovradimensionato o i sistemi di guida esterni.
Temperatura operativa e materiale di tenuta
Le guarnizioni standard in NBR (nitrile) coprono le temperature di esercizio da Da -20°C a 80°C . Per temperature elevate fino a 200°C vengono utilizzate guarnizioni in silicone o PTFE. Per ambienti a bassa temperatura (fino a -40°C), sono disponibili composti poliuretanici o nitrilici appositamente formulati. La scelta del materiale di tenuta è influenzata anche dalla compatibilità dei fluidi: ad esempio, se il cilindro viene utilizzato in un ambiente di lavorazione alimentare con lavaggi regolari utilizzando detergenti caustici, le guarnizioni in EPDM e i corpi in acciaio inossidabile rappresentano la specifica corretta.
Ammortizzazione di fine corsa
A velocità di ciclo elevate, un pistone che raggiunge la fine della corsa senza ammortizzazione crea un impatto meccanico significativo, generando rumore e accelerando l'usura dei componenti interni. I cuscini pneumatici regolabili intrappolano un piccolo volume d'aria in prossimità della fine della corsa, creando una decelerazione progressiva. I cuscini regolati correttamente possono ridurre le forze d'impatto Dall'80% al 95% rispetto ai cilindri non ammortizzati che funzionano alla stessa velocità e carico.
Fattori di manutenzione che prolungano la durata utile del cilindro pneumatico
Anche il cilindro pneumatico della massima qualità si guasta prematuramente se il sistema in cui opera non viene sottoposto a una manutenzione adeguata. I seguenti fattori sono i più critici.
Qualità dell'aria e filtrazione
L'umidità e la contaminazione da particolato nell'aria compressa sono le principali cause di corrosione interna e degrado delle guarnizioni. La qualità dell'aria ISO 8573-1 Classe 3 (particelle ≤ 5 µm, punto di rugiada in pressione ≤ 3°C, concentrazione di olio ≤ 1 mg/m³) è generalmente accettata come standard minimo per i cilindri pneumatici. L'utilizzo di un'unità FRL (filtro-regolatore-lubrificatore) adeguata su ciascun circuito prolunga la durata delle guarnizioni due o tre volte rispetto ai sistemi non filtrati e non lubrificati.
Pratiche di lubrificazione
I moderni cilindri pneumatici vengono spesso forniti prelubrificati con grasso a lunga durata e progettati per sistemi pneumatici non lubrificati. L'aggiunta di lubrificazione a nebbia d'olio a tali cilindri può effettivamente eliminare il grasso applicato in fabbrica e ridurne la durata. Verificare sempre con il produttore se la lubrificazione della linea dell'aria è consigliata o controindicata per un modello di cilindro specifico.
Pulitore dell'asta e contaminazione esterna
In ambienti polverosi o sporchi, i detriti aderenti allo stelo vengono risucchiati nel cilindro ad ogni corsa di rientro, agendo come un abrasivo sulla guarnizione dello stelo. Le guarnizioni raschiatore per stelo, chiamate anche anelli raschiastelo, sono una caratteristica standard sulla maggior parte dei cilindri industriali ma dovrebbero essere ispezionate e sostituite come parte di un programma di manutenzione preventiva, in genere ogni Da 6 a 12 mesi in ambienti ad alta contaminazione.
Come scegliere il giusto tipo di cilindro pneumatico
Restringere il tipo di cilindro corretto per una determinata applicazione implica lavorare attraverso un processo decisionale semplice basato sui requisiti funzionali.
- Definire il tipo di movimento: Il movimento richiesto è lineare, angolare o rotatorio? Il movimento lineare indica cilindri standard, senza stelo, compatti o guidati. Il movimento angolare indica attuatori rotanti.
- Determinare i requisiti di forza: Calcolare il carico includendo attrito, inerzia e qualsiasi componente di gravità verticale. Aggiungere un fattore di sicurezza di almeno 1,5× e selezionare un diametro del foro dalle tabelle di forza del produttore.
- Stabilisci il tratto: Se la corsa è breve e lo spazio è limitato, è appropriato un cilindro compatto. Se la corsa è lunga ma la lunghezza di installazione è limitata, è necessario prendere in considerazione un cilindro senza stelo o telescopico.
- Valutare le condizioni ambientali: Temperature estreme, esposizione chimica, requisiti di lavaggio e livelli di polvere influenzano tutti il materiale del corpo, la scelta delle guarnizioni e le specifiche di finitura superficiale.
- Controllare la frequenza del ciclo e il ciclo di lavoro: Le applicazioni ad alta velocità e con cicli elevati richiedono un'ammortizzazione adeguata, un dimensionamento adeguato delle porte e composti di tenuta potenzialmente robusti dal punto di vista termico per gestire il calore generato dalla compressione ripetuta.
- Valutare i requisiti di carico laterale e momento: Se il cilindro sarà soggetto a forze fuori asse, è essenziale un cilindro guidato o una guida lineare esterna per prevenire l'usura prematura della guarnizione dello stelo e della boccola.
Seguendo questo approccio strutturato, la maggior parte degli ingegneri può specificare con sicurezza il tipo e le dimensioni corrette del cilindro pneumatico al primo tentativo, evitando costose riprogettazioni e cicli di sostituzione nelle fasi successive del progetto.
