Cilindro a semplice effetto e a doppio effetto: differenze principali

Cilindro a semplice effetto e a doppio effetto: la risposta breve

Se hai bisogno di un verdetto veloce: un cilindro a doppio effetto garantisce un movimento potente in entrambe le direzioni, mentre un cilindro a semplice effetto utilizza solo aria compressa per una corsa e fa affidamento su una molla o sulla gravità per il ritorno. Questa singola differenza determina ogni aspetto del modo in cui si seleziona, si installa e si mantiene un cilindro pneumatico in un sistema pneumatico reale.

Per le applicazioni in cui sono importanti il ​​controllo preciso, una maggiore forza erogata in entrambe le direzioni e una velocità costante sia durante l'estensione che durante la retrazione, come dispositivi di bloccaggio, attrezzature per presse e sistemi di trasferimento lineare, un cilindro pneumatico a doppio effetto è quasi sempre la scelta corretta. Per lavori più semplici come il bloccaggio con ritorno a molla, l'attuazione di valvole o qualsiasi attività in cui è sufficiente una corsa motorizzata, un cilindro a semplice effetto riduce significativamente i costi, la complessità e il consumo d'aria.

Le sezioni seguenti analizzano il funzionamento di ciascun tipo a livello meccanico, dove appaiono nella pratica le reali differenze di prestazioni e come effettuare la scelta giusta per il proprio sistema specifico.

Come un'azione unica Cilindro dell'aria Funziona

Un cilindro a semplice effetto ha un attacco pressurizzato. Quando entra aria compressa, spinge il pistone in una direzione, tipicamente la corsa di estensione. La corsa di ritorno è alimentata da una molla elicoidale compressa alloggiata all'interno del corpo del cilindro, o in alcune configurazioni dal peso del carico stesso.

La molla è precaricata in fabbrica ad un valore di forza specifico. I cilindri standard a semplice effetto utilizzano forze della molla che vanno da circa da 8 N a 60 N a seconda del diametro e della lunghezza della corsa. La forza della molla agisce contro la pressione dell'aria durante la corsa di potenza, il che significa che la forza di uscita effettiva sull'estremità dello stelo è inferiore a quella prodotta dalla sola pressione dell'aria.

Per un cilindro a semplice effetto con alesaggio di 50 mm funzionante a 6 bar (87 psi), la forza teorica è di circa 1.178 N. Dopo aver sottratto la forza tipica di una molla di 25 N e tenuto conto dell'attrito della guarnizione (solitamente 5–10% della forza teorica), la forza effettiva dello stelo disponibile per il lavoro scende a circa 1.030–1.050 N . Questa detrazione diventa più significativa con alesaggi più piccoli dove la forza della molla rappresenta una percentuale maggiore della forza totale disponibile.

Componenti interni chiave

• Attacco aria singolo (solitamente all'estremità del cappuccio per cilindri a spinta)
• Molla di ritorno alloggiata tra la faccia del pistone e il cappello dell'estremità dello stelo
• Attacco di sfiato o sfiato sul lato della molla per prevenire l'accumulo di pressione
• Tenuta a pistone singolo (una posizione di tenuta dinamica)
• Guarnizione stelo sulla testata

La porta di sfiato viene spesso trascurata durante l'installazione, ma è fondamentale. Se viene bloccato da contaminazione o viene intasato accidentalmente, l'aria intrappolata sul lato della molla crea una contropressione che riduce la forza di estensione e rallenta la velocità della corsa in modo imprevedibile.

Come funziona un cilindro pneumatico a doppio effetto

Un cilindro a doppio effetto è dotato di due porte dell'aria: una all'estremità del coperchio e una all'estremità dello stelo. Per estendere lo stelo, l'aria compressa entra nella porta sull'estremità dello stelo mentre la porta sull'estremità dello stelo viene scaricata. Per ritrarre, l'alimentazione cambia: l'aria entra nell'estremità dello stelo mentre l'estremità del cappuccio viene scaricata. Una valvola di controllo direzionale (tipicamente un'elettrovalvola 5/2 o 4/2) gestisce questa commutazione.

Poiché non è presente alcuna forza di assorbimento della molla di ritorno, tutta la forza pneumatica è disponibile in entrambe le direzioni . Tuttavia, c’è un’importante asimmetria da comprendere: l’area del foro dell’estremità dello stelo è più piccola dell’area del foro dell’estremità del cappello perché lo stelo del pistone la attraversa. Ciò significa che, alla stessa pressione di alimentazione, la forza di retrazione è sempre leggermente inferiore alla forza di estensione.

Per un cilindro a doppio effetto con alesaggio di 63 mm, diametro dello stelo di 20 mm, funzionante a 6 bar:

• Forza di estensione (estremità del cappuccio): π/4 × 63² × 6 = circa 1.871 N
• Forza di retrazione (estremità stelo): π/4 × (63² – 20²) × 6 = circa 1.682 N

La differenza di forza tra estensione e retrazione, pari a circa il 10–12%, è costante per tutte le dimensioni del foro ed è un fattore standard nei calcoli del dimensionamento dei cilindri a doppio effetto. Se la corsa di retrazione trasporta un carico significativo, è necessario dimensionare il cilindro in base alla forza di retrazione, non a quella di estensione.

Componenti interni chiave

• Due porte dell'aria (estremità del cappuccio ed estremità dell'asta)
• Guarnizioni del pistone a doppio labbro o con coppa a U su entrambi i lati del pistone
• Guarnizione stelo e raschiatore sulla testata
• Nessuna molla: disponibile l'intera lunghezza del foro interno per la corsa
• Cuscini interni opzionali in entrambe le posizioni finali

Confronto affiancato: cilindro a semplice effetto e a doppio effetto

Forza di uscita: dove i numeri divergono davvero

Il calcolo della forza è il punto in cui gli ingegneri più spesso commettono errori costosi quando confrontano questi due tipi di cilindri. Le formule sembrano simili in superficie, ma la sottrazione della molla in un cilindro a semplice effetto introduce una variabile che cambia con la posizione della corsa.

La forza di una molla elicoidale segue la legge di Hooke: la forza aumenta linearmente mentre si comprime. Questo significa la forza effettiva in uscita di un cilindro a semplice effetto cambia durante tutta la corsa . All'inizio dell'estensione la molla è prossima alla sua lunghezza libera ed esercita una resistenza minima. Alla massima estensione, si comprime completamente ed esercita la massima resistenza, sottraendo la massima forza dall'uscita esattamente nel momento in cui l'asta incontra il pezzo.

Consideriamo un cilindro a semplice effetto con alesaggio di 40 mm e corsa di 100 mm ad una pressione di alimentazione di 5 bar:

• Forza pneumatica teorica: ~628 N
• Forza della molla all'inizio dell'estensione: ~10 N (vicino alla lunghezza libera)
• Forza della molla alla massima estensione: ~35 N (completamente compressa)
• Campo di forza effettiva: circa 580–615N lungo tutta la corsa

Per un cilindro a doppio effetto con lo stesso alesaggio di 40 mm a 5 bar, la forza di estensione è costante di ~628 N per tutta la corsa (meno l'attrito della guarnizione, che è più o meno costante). Questa coerenza è estremamente importante in applicazioni come la pressatura, la formatura o il bloccaggio, dove la forza a fine corsa è il parametro di progettazione critico.

La corsa di ritorno di un cilindro a semplice effetto è governata interamente dalla molla. Potrebbe produrre una molla progettata per riportare il pistone contro l'attrito della guarnizione più un carico modesto 15–50 N di forza netta a seconda della dimensione del cilindro. Confrontando questo valore con la forza di ritorno di diverse centinaia di newton del cilindro a doppio effetto, diventa chiaro il motivo per cui i cilindri a semplice effetto non sono adatti per applicazioni in cui la retrazione deve superare una resistenza significativa o spostare rapidamente un carico.

Differenze di controllo della velocità tra i due tipi

Il controllo della velocità si ottiene nei sistemi pneumatici limitando il flusso d'aria di scarico dal cilindro utilizzando valvole di controllo del flusso (configurazione meter-out) o limitando il flusso d'aria di alimentazione (configurazione meter-in). In genere si preferisce il controllo del dosaggio in uscita perché fornisce una regolazione della velocità più stabile e indipendente dal carico.

Per un cilindro pneumatico a doppio effetto, installare valvole di controllo del flusso su entrambe le porte. Ciò offre una regolazione indipendente della velocità per l'estensione e la retrazione: è possibile eseguire l'estensione a 200 mm/s e la retrazione a 500 mm/s, ad esempio, con semplici regolazioni della valvola. Questo controllo indipendente è prezioso nell'automazione a ciclo elevato in cui l'ottimizzazione del tempo di ciclo è importante.

Per un cilindro a semplice effetto, è possibile dosare l'aria in entrata e in uscita sul lato pressurizzato per controllare la velocità di estensione. Tuttavia, la velocità di ritorno è fissata dalla forza della molla e dal carico . Se la molla è rigida e il carico è leggero, il pistone scatta indietro rapidamente, creando carichi di impatto sul cappuccio terminale. Se la molla è morbida e il carico è pesante, il ritorno potrebbe essere troppo lento o incompleto. Non è possibile ruotare semplicemente una valvola per rallentare il ritorno di un cilindro con ritorno a molla: ciò richiede la sostituzione della molla stessa o l'aggiunta di un ammortizzatore dedicato.

In pratica, ciò rende i cilindri a semplice effetto poco adatti alle applicazioni con carichi variabili sulla corsa di ritorno o dove la velocità di ritorno deve essere regolata per adattarsi a un processo. Le linee di confezionamento, le attrezzature robotizzate all'estremità del braccio e i trasportatori di trasferimento richiedono in genere che entrambe le velocità di corsa siano regolate in modo indipendente e ciò spinge la maggior parte di queste applicazioni saldamente nel territorio del doppio effetto.

Consumo d'aria: il confronto dei costi dell'aria compressa

L'aria compressa è una delle utenze più costose in uno stabilimento di produzione. Studi condotti da organizzazioni come il Dipartimento dell’Energia degli Stati Uniti lo hanno stimato i sistemi di aria compressa rappresentano il 20-30% del consumo elettrico industriale e gli attuatori pneumatici sono i principali consumatori all'interno di tali sistemi. Comprendere la differenza nel consumo d'aria tra cilindri a semplice e doppio effetto non è quindi un esercizio accademico: ha un impatto diretto sui costi operativi.

Un cilindro a semplice effetto consuma aria pressurizzata solo durante la corsa di potenza. La corsa di ritorno è guidata dalla molla e l'aria proveniente dal lato della corsa di potenza viene semplicemente scaricata nell'atmosfera. Per un ciclo completo, il volume d'aria consumato è uguale all'area dell'alesaggio moltiplicata per la lunghezza della corsa, regolata per il rapporto di compressione alla pressione di alimentazione.

Un cilindro a doppio effetto consuma aria in entrambe le corse. Tuttavia, poiché l'area del foro dell'estremità dello stelo è inferiore a quella dell'estremità del cappello, il volume consumato nella corsa di rientro è leggermente inferiore rispetto alla corsa di estensione. L'aria totale consumata per ciclo è approssimativamente Da 1,7 a 1,9 volte l'aria consumata da un cilindro equivalente a semplice effetto, in funzione del diametro dello stelo.

Facciamo un esempio concreto: un cilindro a doppio effetto con alesaggio 50 mm e corsa 100 mm che funziona a 6 bar e gira a 60 volte al minuto consuma circa:

• Estremità del cappuccio per corsa: (π/4 × 0,05²) × 0,1 × (6 1) = ~1,37 litri (aria libera) per corsa
• Estremità stelo per corsa (assumendo uno stelo da 20 mm): circa 1,09 litri per corsa
• Totale al minuto a 60 cicli: ~146 litri/min di aria libera

Un cilindro equivalente a semplice effetto consumerebbe circa 82 litri/min. Su una macchina con 20 cilindri di questo tipo che esegue due turni, la differenza annuale nel costo dell’elettricità diventa misurabile. Quando si utilizza un numero elevato di cilindri o quando i cilindri funzionano con corse lunghe o con cicli elevati, la differenza nel consumo d'aria ha un impatto significativo sull'economia operativa, anche se il cilindro a doppio effetto è altrimenti tecnicamente superiore.

Limitazioni sulla lunghezza della corsa: perché i cilindri a semplice effetto raggiungono il completamento anticipato

La molla di ritorno interna in un cilindro a semplice effetto limita fisicamente la lunghezza della corsa. All'aumentare della lunghezza della corsa, è necessaria una molla più lunga, che richiede un corpo del cilindro più lungo e le molle più lunghe sono più difficili da mantenere stabili e guidate correttamente all'interno dell'alesaggio. Aggiungono inoltre più lunghezza al cilindro complessivo anche in posizione retratta.

La maggior parte dei produttori offre cilindri a semplice effetto con corse massime da 25 mm a 200 mm. Alcuni modelli speciali raggiungono i 300 mm. Oltre a ciò, la primavera diventa impraticabile. Se la vostra applicazione richiede una corsa di 400 mm, 600 mm o 1.000 mm, un cilindro a doppio effetto è l'unica opzione praticabile nella gamma di prodotti di cilindri pneumatici standard.

Questa limitazione interagisce anche con la forza: all'aumentare della corsa, aumenta anche la compressione della molla alla massima estensione, il che significa che viene consumata più forza per superare la molla a fine corsa. Per corse superiori a circa 100–150 mm in un modello a semplice effetto, la sottrazione della forza della molla inizia a diventare una percentuale significativa della forza pneumatica totale disponibile, in particolare nei diametri piccoli.

Comportamento a prova di errore: una considerazione critica sulla sicurezza

Una delle differenze più importanti dal punto di vista pratico tra questi due tipi di cilindri è ciò che accade quando si perde l'alimentazione d'aria, a causa di un guasto del compressore, di un arresto di emergenza o di una rottura della linea.

Un cilindro con ritorno a molla a semplice effetto ritornerà automaticamente nella posizione lato molla quando la pressione diminuisce. Se il cilindro è configurato per bloccare un pezzo durante la corsa di potenza (estensione), la perdita d'aria ne provoca il rilascio. Se è configurato con estensione a molla (che alcuni modelli offrono per il bloccaggio di sicurezza), la perdita d'aria ne provoca il bloccaggio. Questo comportamento deterministico è deliberatamente progettato per applicazioni di sicurezza.

Le protezioni della macchina, i meccanismi di rilascio dei freni e gli arresti di emergenza utilizzano spesso cilindri a semplice effetto proprio perché il loro comportamento di sicurezza è prevedibile e garantito dalla molla, non da un segnale elettrico o dalla posizione di una valvola.

Un cilindro a doppio effetto, al contrario, mantiene la sua ultima posizione in caso di perdita d'aria, se la valvola direzionale è del tipo con fermo o con centro a molla che blocca entrambe le porte. Questo a volte è auspicabile (non si vuole che un asse carico cada), ma può anche essere pericoloso se il cilindro era nel mezzo di un'operazione di bloccaggio o pressatura quando l'aria è venuta a mancare.

Gli standard di sicurezza, tra cui ISO 13849 e IEC 62061, richiedono ai progettisti delle macchine di analizzare e documentare il comportamento di tutti gli attuatori in condizioni di guasto. La scelta tra un cilindro a semplice effetto e uno a doppio effetto è direttamente rilevante per questa analisi, e la caratteristica di sicurezza del tipo a semplice effetto spesso gli fa guadagnare un posto nei circuiti di sicurezza anche quando un cilindro a doppio effetto potrebbe altrimenti essere utilizzato per la sua maggiore controllabilità.

Aree di applicazione tipiche per ciascun tipo di cilindro

Dove eccellono i cilindri a semplice effetto

• Attuatori pneumatici per valvole: Le valvole a sfera a un quarto di giro e le valvole a saracinesca spesso utilizzano cilindri a semplice effetto con ritorno a molla, quindi la valvola non riesce a raggiungere una posizione sicura nota (aperta o chiusa) quando la pressione dell'aria diminuisce.
• Dispositivi di bloccaggio con corse brevi: Bloccaggio di pezzi per la lavorazione in cui la forza di lavorazione è sempre in una direzione e la morsa deve essere rilasciata (ritratta) solo in condizioni di carico basso.
• Controllo porte e portelli: Dove il ritorno a molla garantisce la chiusura in caso di mancanza di corrente.
• Cancelli di smistamento e deviazione: Semplici cancelli a ribalta su trasportatori in cui una direzione è sempre quella predefinita e l'altra è l'attuazione motorizzata.
• Innesto freno e frizione: Freni a molla per arresti di emergenza: il freno si inserisce in caso di perdita d'aria.

Dove sono richiesti cilindri a doppio effetto

• Automazione pick-and-place: Sia l'estensione che la retrazione devono essere motorizzate, a velocità controllata e in grado di gestire pesi variabili delle parti.
• Operazioni di stampa e formatura: Forza elevata in entrambe le direzioni; il ritorno deve superare il ritorno elastico del pezzo o la resistenza dell'espulsore.
• Trasferimento lineare a corsa lunga: Qualsiasi corsa oltre i 200 mm richiede un cilindro pneumatico a doppio effetto.

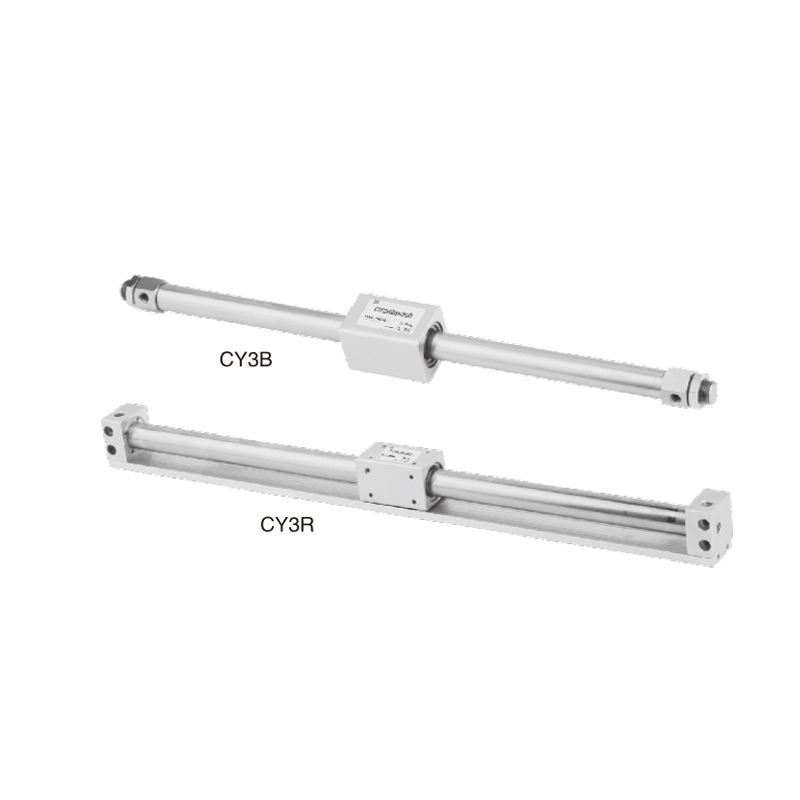

• Applicazioni del cilindro senza stelo: I cilindri pneumatici senza stelo sono intrinsecamente a doppio effetto, utilizzati per trasferimenti orizzontali a corsa lunga dove un cilindro con stelo convenzionale sarebbe impraticabilmente lungo.
• Tavole basculanti e rotanti: Sia il ribaltamento che il ritorno del tavolo richiedono una forza potente e controllabile.
• Applicazioni ad alto numero di cicli superiori a 60 cicli/min: Dove la velocità di retrazione deve essere regolata con precisione per mantenere il tempo di ciclo senza carichi d'urto.

Requisiti della valvola di controllo: 3/2 vs 5/2

La differenza nelle porte dell'aria tra i cilindri a semplice e doppio effetto determina direttamente la valvola di controllo richiesta, che influisce sul cablaggio, sulla progettazione del collettore e sui costi.

A Valvola 3/2 (3 vie, 2 posizioni) è sufficiente per un cilindro a semplice effetto. In una posizione collega l'alimentazione all'attacco della bombola. Nell'altra posizione collega l'attacco del cilindro allo scarico. La molla fa il resto. Una valvola 3/2 è fisicamente più piccola e generalmente meno costosa del 20–40% rispetto a una valvola 5/2. Richiede inoltre un blocco collettore più semplice quando molte valvole sono raggruppate insieme.

A Valvola 5/2 (5 porte, 2 posizioni) è lo standard per un cilindro a doppio effetto. In una posizione, l'alimentazione va all'estremità del cappuccio e gli scarichi dell'estremità dello stelo. Nell'altra posizione, l'alimentazione va all'estremità dello stelo e gli scarichi all'estremità del cappello. Le due porte di scarico sono in genere i punti in cui sono installate le valvole di controllo del flusso per la regolazione della velocità.

Nei sistemi con molti assi, ad esempio una macchina di assemblaggio a 20 stazioni, la differenza di costo cumulativa tra 20 valvole 3/2 e 20 valvole 5/2 può essere significativa. Per i cilindri più piccoli in applicazioni semplici, questa differenza di costo spesso giustifica la scelta di un cilindro a semplice effetto anche quando uno a doppio effetto potrebbe offrire prestazioni leggermente migliori.

Nota anche questo Le valvole 5/2 sono disponibili con ritorno a molla, ritenzione (memoria) o attuazione a doppio solenoide , ognuno dei quali offre un diverso comportamento in stato di errore. La scelta del tipo di valvola interagisce con il tipo di cilindro per determinare il comportamento di sicurezza a livello di sistema, qualcosa che deve essere analizzato in fase di progettazione, non adattato successivamente.

Differenze di manutenzione nella pratica

In termini di numero di guarnizioni, un cilindro a semplice effetto ha meno superfici di tenuta dinamiche rispetto ad uno a doppio effetto. Un numero inferiore di guarnizioni generalmente significa meno percorsi di perdita e una frequenza di sostituzione delle guarnizioni leggermente inferiore. Tuttavia, la molla in un cilindro a semplice effetto è un componente di usura aggiuntivo che non esiste in un cilindro a doppio effetto.

Le molle nei cilindri pneumatici sono progettate per milioni di cicli, ma sono soggette a fatica. Una molla che ha perso tensione farà sì che il cilindro ritorni lentamente, in modo incompleto o non ritorni affatto. In una macchina che funziona 24 ore su 24 a 60 cicli al minuto, un cilindro si completa 86 milioni di cicli all'anno . La fatica della molla a quella frequenza di ciclo è un fattore di manutenzione reale, in particolare nei cilindri con corse più brevi dove la compressione della molla per ciclo rappresenta una frazione maggiore della corsa totale della molla.

Per i cilindri a doppio effetto, l'usura delle guarnizioni è il principale problema di manutenzione. Le moderne guarnizioni dei pistoni a base di poliuretano e PTFE in genere durano Da 50 a 100 milioni di cicli in condizioni operative normali con aria pulita, lubrificata o secca priva di olio. L'alimentazione dell'aria contaminata è la causa più comune di guasto prematuro delle guarnizioni in entrambi i tipi di cilindri.

Una menzione specifica merita la porta di sfiato di un cilindro a semplice effetto: deve essere ispezionata e pulita regolarmente nell'ambito della manutenzione preventiva. Uno sfiato intasato riduce le prestazioni in modo abbastanza graduale da non essere notato finché il cilindro non inizia a comportarsi in modo anomalo, rendendo l'ispezione programmata più importante della riparazione reattiva.

Selezione della dimensione del foro corretta per entrambi i tipi

Il corretto dimensionamento del foro è il passo fondamentale nella specifica di qualsiasi cilindro pneumatico. Il sottodimensionamento di un foro produce una forza insufficiente; il sovradimensionamento spreca aria e denaro. Il processo è leggermente diverso per ciascun tipo di cilindro.

Per cilindri a semplice effetto

1. Determinare la forza richiesta a fine corsa (dove la compressione della molla è massima).
2. Aggiungere la forza massima della molla per la corsa selezionata alla forza di uscita richiesta.
3. Aggiungere l'attrito della guarnizione (tipicamente il 10% della forza teorica come margine di sicurezza).
4. Calcolare l'area del foro necessaria: Area = Forza totale ÷ Pressione di alimentazione.
5. Selezionare la dimensione del foro standard successiva dall'area calcolata.
6. Verificare che la forza della molla sia sufficiente per riportare il pistone contro il carico durante la corsa di ritorno.

Per cilindri a doppio effetto

1. Determinare separatamente la forza richiesta sia per la corsa di estensione che per quella di retrazione.
2. Calcolare l'alesaggio richiesto per ciascuna corsa alla pressione di alimentazione disponibile, tenendo conto della riduzione dell'area dell'estremità stelo nel calcolo della retrazione.
3. Aggiungere un fattore di sicurezza di 1,25–1,5× per tenere conto dell'attrito, del disallineamento e delle variazioni di pressione.
4. Selezionare l'alesaggio che soddisfa entrambi i requisiti di corsa, in genere il maggiore dei due valori calcolati.
5. Controllare il diametro dell'asta rispetto ai limiti di deformazione se l'asta è in compressione ed è lunga rispetto al suo diametro.

Le dimensioni standard del foro per entrambi i tipi di cilindro seguono le convenzioni ISO 15552: 12, 16, 20, 25, 32, 40, 50, 63, 80, 100, 125, 160 e 200 mm sono i più comuni. La specifica di una dimensione del foro standard garantisce l'intercambiabilità tra i produttori e semplifica la gestione dei pezzi di ricambio.

Intervalli di pressione operativa e loro effetto sulla selezione

Entrambi i cilindri pneumatici a singolo e doppio effetto sono classificati per pressioni di esercizio tipiche di da 1 a 10 bar (da 14,5 a 145 psi) , con la pressione di alimentazione industriale più comune pari a 6 bar (87 psi). Tuttavia, il funzionamento a pressioni più basse influisce su ciascun tipo in modo diverso.

Per i cilindri a semplice effetto, è necessaria una pressione operativa minima per superare il precarico della molla e l'attrito della guarnizione. Se la pressione di alimentazione scende, ad esempio, a 3 bar in un sistema valutato per 6 bar, la forza di uscita effettiva diminuisce di circa il 50%. Ma la forza della molla rimane invariata, il che significa che la riduzione della forza del cilindro a semplice effetto è sproporzionata rispetto al tipo a doppio effetto alla stessa pressione ridotta.

Inoltre, i cilindri a semplice effetto possono avere una pressione operativa minima specificata dal produttore al di sotto della quale il cilindro non si estenderà completamente contro la molla. Questa soglia è generalmente elencata nella scheda tecnica del prodotto e deve essere confrontata con la pressione di alimentazione minima garantita nel sistema, non con la pressione di alimentazione nominale.

I cilindri a doppio effetto sono meno sensibili alle fluttuazioni di pressione a questo riguardo perché nessuna delle due corse ha una resistenza meccanica fissa da superare oltre l'attrito. A pressioni più basse, la forza erogata diminuisce proporzionalmente su entrambe le corse e il sistema continua a funzionare, solo con meno forza disponibile.

Varianti di cilindri a doppio effetto che vale la pena conoscere

All'interno della categoria del doppio effetto, diversi progetti specializzati soddisfano requisiti applicativi specifici:

• Cilindro doppio effetto doppio stelo: Lo stelo del pistone si estende da entrambe le estremità del cilindro. Entrambi i lati hanno la stessa area del foro, quindi le forze di estensione e retrazione sono identiche. Utilizzato quando l'uscita della forza simmetrica è fondamentale o quando è necessaria l'asta passante per il collegamento meccanico o il riferimento di misurazione su entrambi i lati.
• Cilindro tandem: Due cilindri a doppio effetto montati in serie sullo stesso stelo. I due pistoni agiscono simultaneamente, raddoppiando all'incirca la forza disponibile a partire da un dato diametro del foro. Utilizzato quando lo spazio del foro è limitato ma è necessaria una forza elevata.
• Cilindro senza stelo a doppio effetto: Il carico si collega esternamente al pistone tramite una fessura o un accoppiamento magnetico nella parete del cilindro. Consente corse molto lunghe in un pacchetto compatto. Disponibili con corse fino a 6.000 mm o più.
• Cilindro guidato a doppio effetto: Integra le guide lineari direttamente con il corpo del cilindro per eliminare la coppia di rotazione e le forze di carico laterale sullo stelo. Fondamentale per le applicazioni in cui sono richiesti movimenti lineari precisi e precisione angolare senza guide esterne.

Sommario: Scelta tra effetto singolo e doppio effetto

La decisione è semplice una volta mappati i requisiti dell'applicazione rispetto ai principali differenziatori. Utilizzare il seguente quadro:

• Scegli il singolo effetto quando: l'applicazione necessita del ritorno di sicurezza alla posizione iniziale; la corsa è breve (sotto i 150–200 mm); la forza di ritorno richiesta è minima; il consumo d'aria deve essere ridotto al minimo; è preferibile un circuito della valvola più semplice; e i risparmi sui costi su valvole e impianti idraulici sono significativi su larga scala.
• Scegli il doppio effetto quando: entrambi i colpi devono fornire una forza significativa; la lunghezza della corsa supera i 200 mm; è richiesto il controllo indipendente della velocità di entrambe le corse; la frequenza del ciclo è elevata e la velocità di ritorno deve essere regolata; il carico sulla corsa di ritorno è variabile o significativo; oppure l'applicazione è un meccanismo di stampa, trasferimento o pick-and-place.

Nella stragrande maggioranza delle applicazioni di automazione industriale, il cilindro pneumatico a doppio effetto è il cavallo di battaglia predefinito - flessibile, potente e completamente controllabile. Il cilindro a semplice effetto trova il suo posto in progetti più semplici, critici per la sicurezza o sensibili ai costi, dove il suo comportamento intrinseco di ritorno a molla è una caratteristica piuttosto che una limitazione. Comprendere entrambi i tipi a questo livello di dettaglio consente di effettuare tale selezione deliberatamente, in base ai requisiti tecnici piuttosto che alle convenzioni.
