Che cos'è un cilindro dell'attuatore pneumatico e come funziona?
An cilindro dell'attuatore dell'aria - ampiamente noto come cilindro pneumatico o cilindro pneumatico - è un dispositivo meccanico che converte l'energia dell'aria compressa in movimento meccanico lineare o rotatorio. Nella pratica industriale, è una delle tecnologie di attuazione più diffuse: le stime di Grand View Research (2023) collocano il mercato globale dei cilindri pneumatici a circa 14,7 miliardi di dollari , con un CAGR previsto del 5,2% fino al 2030, trainato da automazione, packaging e produzione automobilistica.
Fondamentalmente, il cilindro pneumatico funziona secondo un principio semplice. L'aria compressa, in genere a 60–150 PSI (4–10 bar) nelle applicazioni industriali, viene introdotta in una o entrambe le camere di un foro cilindrico, spingendo il gruppo pistone-asta lungo un percorso lineare. Quando l'alimentazione dell'aria viene cambiata (tramite una valvola di controllo direzionale), il pistone si inverte. Il risultato è un movimento lineare ripetibile, veloce e controllabile dalla forza, senza la complessità dei motori elettrici o delle pompe idrauliche.
Questo articolo copre ogni dimensione pratica del cilindro dell'attuatore pneumatico: tipi, calcoli della forza, criteri di selezione, configurazioni di montaggio, programmi di manutenzione ed esempi di applicazioni reali in tutti i settori. Che tu stia acquistando il tuo primo cilindro pneumatico o ottimizzando un sistema pneumatico esistente, i dati tecnici qui ti offrono un percorso diretto verso la decisione giusta.
Tipi di cilindri per attuatori pneumatici: una classificazione completa
Comprendere la varietà di configurazioni dei cilindri pneumatici è il primo passo verso la corretta selezione. Ciascun tipo soddisfa requisiti di movimento, profili di forza e vincoli di spazio diversi.
Cilindro pneumatico a semplice effetto
Utilizza aria compressa per estendere lo stelo del pistone in una direzione; una molla di ritorno (o gravità) lo ritrae. Comune nel bloccaggio, nello stampaggio e nell'attuazione della valvola con ritorno a molla. Le dimensioni del foro variano generalmente da 10 mm a 320 mm. Poiché solo una porta necessita di aria, l'impianto idraulico è più semplice, ma la molla di ritorno riduce la lunghezza della corsa utilizzabile e la spinta netta.
Cilindro pneumatico a doppio effetto
L'aria viene fornita alternativamente su entrambi i lati del pistone, producendo un movimento motorizzato in entrambe le direzioni. Questo è il tipo di cilindro con attuatore pneumatico più comune nell'automazione moderna. La forza a corsa completa è disponibile sia in direzione di estensione che di retrazione e le lunghezze della corsa possono essere molto lunghe (fino a 3.000 mm o più nei modelli standard del catalogo). Pressione di alimentazione: 0,05–1,0 MPa (norma ISO6431).
Cilindro pneumatico senza stelo
Il pistone scorre all'interno di un tubo fessurato o accoppiato magneticamente, muovendo un carrello esterno senza stelo sporgente. Questo design consente di risparmiare spazio di installazione, aspetto fondamentale nelle applicazioni a corsa lunga in cui uno stelo convenzionale estenderebbe l'involucro della macchina del doppio della corsa. Le lunghezze della corsa fino a 6.000 mm sono standard dei principali produttori (Festo, SMC, Parker).
Cilindro pneumatico guidato (non rotante).
Incorpora aste guida esterne o un design a doppia asta per impedire la rotazione del pistone e gestire i carichi laterali. Ampiamente utilizzato in applicazioni pick-and-place, attrezzature di perforazione e pressatura in cui l'allineamento preciso sotto carico fuori asse è fondamentale. Disponibile nelle varianti con corpo rotondo o con corpo profilato (compatto).

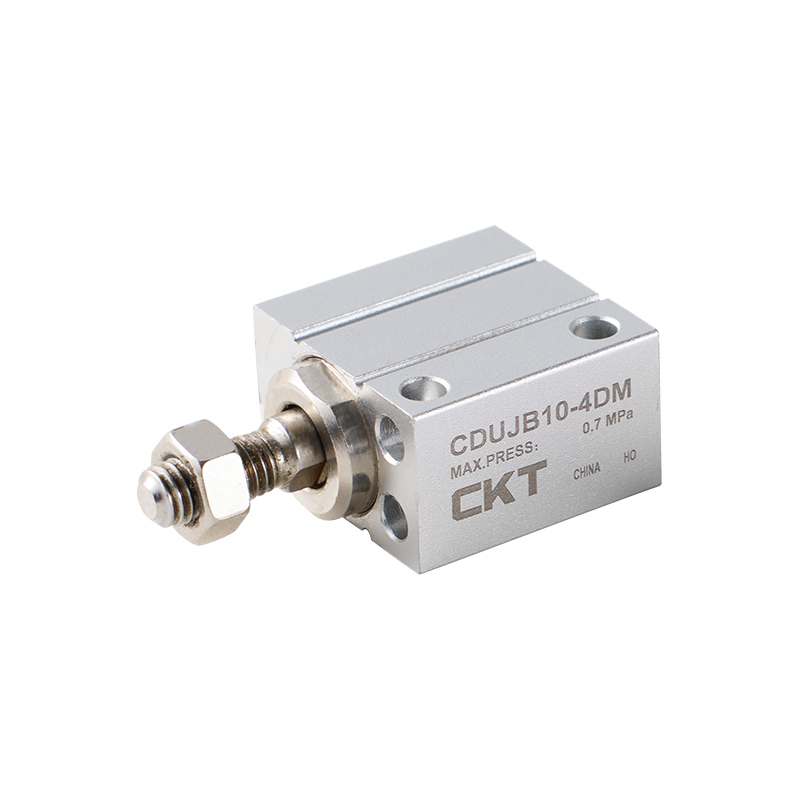

Cilindro pneumatico compatto/a corsa breve
Progettato per l'installazione in cui lo spazio assiale è limitato. Le lunghezze della corsa sono generalmente comprese tra 1 e 50 mm. Costruzione a corpo tondo o profilato. Popolare nella movimentazione di semiconduttori, dispositivi medici e piccoli meccanismi di presa. Esempio: la serie CQ2 di SMC offre alesaggio 12–100 mm con corsa 5–100 mm in un alloggiamento profilato alto solo 27 mm.
Attuatore pneumatico rotante
Converte l'aria compressa in un angolo di uscita rotante definito (tipicamente 90°, 180° o 270°). I design a pignone e cremagliera o a palette sono comuni. Utilizzato per l'attuazione della valvola a un quarto di giro, l'orientamento delle parti e la chiusura della porta. La coppia erogata a 0,6 MPa varia da 0,5 N·m (tipo a paletta piccola) a oltre 5.000 N·m (pignone e cremagliera grande per l'automazione di valvole industriali).
Cilindro pneumatico tandem
Due pistoni su un unico stelo, operanti in serie nello stesso alesaggio. La spinta in uscita è circa raddoppiata rispetto a quella di un pistone singolo con la stessa dimensione e pressione del foro, mentre il diametro del foro è mantenuto piccolo. Utilizzato dove è necessaria una forza elevata in un foro compatto, comune nei sistemi frenanti e nel bloccaggio a forza elevata.
Attuatore aria a soffietto/membrana
Utilizza un elemento flessibile in gomma o elastomero invece di un pistone rigido. Attrito prossimo allo zero, corse molto brevi (1–25 mm) e alta sensibilità li rendono ideali per valvole di controllo del processo, isolamento dalle vibrazioni e posizionamento di precisione. Non è un "cilindro" nel senso tradizionale ma rientra nella categoria più ampia degli attuatori pneumatici.
Cilindro dell'aria Calcoli della forza: le formule che ti servono realmente
La scelta di un cilindro dell'attuatore pneumatico senza verificare l'emissione della forza porta a componenti sottodimensionati o sovradimensionati. I calcoli sono semplici una volta compresa la geometria.
Estendi la forza (lato passaggio totale)
F_estensione = (π / 4) × D² × P
Dove D = diametro del foro (m), P = pressione di alimentazione (Pa). Esempio: foro da 63 mm a 0,6 MPa → F = 0,7854 × (0,063)² × 600.000 = 1.868 N (≈ 190 kgf) .
Forza di ritrazione (lato stelo)
F_retrazione = (π / 4) × (D² − d²) × P
Dove d = diametro dell'asta (m). Per lo stesso alesaggio da 63 mm con uno stelo da 20 mm: F = 0,7854 × (0,063² − 0,020²) × 600.000 = 1.680 N . L'area del lato asta è sempre più piccola, quindi la forza di ritrazione è sempre inferiore alla forza di estensione.
Forza effettiva (carico) con fattore di efficienza
L'attrito reale delle guarnizioni e le perdite di lubrificazione riducono la forza teorica di circa il 10-15%. Applicare un fattore di carico di 0,7–0,8 (alcuni riferimenti utilizzano 0,5 per il servizio intermittente con orientamento orizzontale, secondo il Manuale pneumatico Festo, 5a ed.).
F_effettivo = F_teorico × η (η ≈ 0,7–0,8)
| Diametro foro. (mm) | 0,4MPa(N) | 0,6MPa(N) | 0,8MPa(N) | 1,0MPa(N) |
|---|---|---|---|---|
| 20 | 126 | 188 | 251 | 314 |
| 32 | 322 | 483 | 644 | 804 |
| 50 | 785 | 1.178 | 1.571 | 1.963 |
| 63 | 1.245 | 1.868 | 2.491 | 3.117 |
| 80 | 2.011 | 3.016 | 4.021 | 5.027 |
| 100 | 3.142 | 4.712 | 6.283 | 7.854 |
| 125 | 4.909 | 7.363 | 9.817 | 12.272 |
| 160 | 8.042 | 12.063 | 16.085 | 20.106 |
Calcolo del consumo d'aria
Sapere quanta aria compressa consuma una bombola per ciclo è fondamentale per dimensionare il compressore e l'apparecchiatura per il trattamento dell'aria.
Q (L/ciclo) = [(π/4) × D² × L × (P_gauge P_atm)] / P_atm
Dove L = corsa (m), P_manometro = pressione relativa (Pa), P_atm = 101.325 Pa. Per un alesaggio di 63 mm, corsa di 200 mm, a 0,6 MPa: Q ≈ 0,7854 × 0,063² × 0,2 × (600.000 101.325) / 101.325 = 2,7 L per singola corsa (fa riferimento al Festo Pneumatics Workbook, v5.0).
Come selezionare il cilindro dell'attuatore pneumatico giusto: 8 parametri critici
La scelta sbagliata del cilindro pneumatico provoca un guasto prematuro della tenuta, una spinta inadeguata o un consumo energetico eccessivo. Analizzare ciascun parametro riportato di seguito prima di specificare un modello.
01
Forza di uscita richiesta
Calcolare la forza teorica necessaria (vedere le formule sopra), quindi dividerla per il fattore di efficienza (0,7–0,8). Aggiungere un margine di sicurezza del 25–50% per i carichi dinamici. Il valore risultante determina la dimensione minima del foro alla pressione di esercizio.
02
Lunghezza della corsa
Misurare attentamente la distanza da percorrere richiesta. Le corse più lunghe richiedono l'analisi dell'instabilità dell'asta: utilizzare la formula della colonna di Eulero o i diagrammi di carico forniti dal produttore. Come regola generale, le corse che superano 10 volte il diametro dello stelo richiedono un cilindro guidato o una guida esterna per evitare la flessione dello stelo sotto carico laterale.
03
Intervallolo di pressione operativa
La maggior parte dei cilindri pneumatici standard funziona tra 0,05 e 1,0 MPa. Le bombole compatte e miniaturizzate possono avere valori di pressione massima inferiori (0,7 MPa). Sono disponibili varianti ad alta pressione per applicazioni da 1,5–2,0 MPa ma richiedono guarnizioni e componenti della valvola abbinati.
04
Requisiti di velocità
La velocità del cilindro pneumatico è controllata principalmente dai regolatori di flusso (meter-in o meter-out). Il controllo meter-out (strozzatura dello scarico) è lo standard per un movimento fluido nella maggior parte delle applicazioni. Velocità tipiche raggiungibili: 50–1.500 mm/s a seconda della dimensione del foro, della corsa e della portata della valvola (valore Cv). Velocità di ciclo molto elevate (superiori a 2 cicli/secondo) richiedono valvole direzionali e ammortizzazione ad alto flusso.
05
Configurazione di montaggio
La norma ISO15552 definisce gli stili di montaggio standard. Opzioni comuni: montaggio con piedino (MF2), montaggio con flangia (FF, MF), montaggio con perno (MT), cerniera (CC) e perno puntale/estremità stelo (CA). Scegli in base alla direzione del carico, alla tolleranza di allineamento e alla struttura della macchina disponibile.
06
Condizioni ambientali
I cilindri pneumatici standard utilizzano guarnizioni NBR (nitrile) classificate per temperature comprese tra −20 °C e 80 °C. Per ambienti alimentari/bevande o farmaceutici, specificare guarnizioni conformi alla FDA e fusto in acciaio inossidabile. Per processi ad alta temperatura (fino a 200 °C), utilizzare guarnizioni in FKM (Viton) e corpi in alluminio o acciaio inossidabile. Gli ambienti corrosivi possono richiedere la nichelatura chimica o una struttura interamente in acciaio inossidabile 316.
07
Requisiti di ammortizzazione
Gli ammortizzatori di fine corsa decelerano il pistone prima che entri in contatto con il fondello, riducendo l'impatto e il rumore. Gli ammortizzi regolabili sono standard sulla maggior parte dei cilindri ISO con alesaggio da 32 mm in su. Per cicli molto veloci o carichi pesanti, potrebbero essere necessari ammortizzatori idraulici esterni oltre ai cuscini integrati.
08
Rilevamento della posizione
La maggior parte dei cilindri pneumatici moderni sono dotati di una scanalatura a T o a coda di rondine per sensori di posizione a lamella magnetica o a stato solido (effetto Hall). I sensori rilevano il magnete del pistone attraverso la parete della canna senza contatto fisico. Tempo di risposta: i sensori a stato solido rispondono in meno di 1 ms; interruttori reed in 3–5 ms. Scegli lo stato solido per ambienti ad alta velocità o polverosi.
Applicazioni di cilindri pneumatici in settori chiave
Il cilindro dell'attuatore pneumatico viene utilizzato praticamente in ogni settore della produzione automatizzata. Gli esempi seguenti illustrano dove e come contribuiscono al reale valore del processo.
Produzione automobilistica
Bloccaggio dell'attrezzatura di saldatura, pressatura del pannello della porta, test delle guide del sedile e posizionamento del gruppo motore. Una tipica cella di saldatura body-in-white utilizza 60-120 bombole d'aria per stazione. Le dimensioni più comuni sono alesaggio 32–100 mm, corse 25–300 mm. Nelle linee di stampaggio ad alto volume le frequenze di ciclo raggiungono i 15–20 al minuto (fonte: Manuale Bosch Rexroth Pneumatics).
Imballaggio di alimenti e bevande
Azionamento degli ugelli di riempimento, pressatura dei tappi, etichettatura, cancelli di scarto del prodotto e deviatori del trasportatore. Per le zone di lavaggio sono necessari cilindri pneumatici in acciaio inossidabile o alluminio anodizzato con guarnizioni conformi alla FDA. La serie inossidabile SIDA di Parker e la serie pulita CG5 di SMC sono scelte comuni. Le velocità operative nel confezionamento richiedono tipicamente 100–500 mm/s con elevata ripetibilità.
Semiconduttori ed elettronica
Manipolazione dei wafer, posizionamento delle sonde, inserimento dei componenti e dispositivi di test PCB. Qui vengono utilizzati cilindri pneumatici miniaturizzati (alesaggio 6–16 mm) con materiali compatibili con le camere bianche (lubrificanti senza zinco, guarnizioni speciali, bassa emissione di particelle). Le serie compatte CJP, CJ2 di SMC e ADVU di Festo dominano questo segmento.
Dispositivi farmaceutici/medici
Pressatura delle compresse, confezionamento in blister, riempimento di siringhe e assemblaggio sterile. Le applicazioni in camere bianche ISO Classe 5 richiedono cilindri con rivestimenti dissipativi elettrostatici, guarnizioni lubrificate con PTFE e certificati di materiale tracciabile. I requisiti di durata del ciclo spesso superano i 50 milioni di cicli.
Logistica e Magazzinaggio
Bracci deviatori su smistatori di nastri trasportatori, attuatori di cancelli in sistemi di stoccaggio automatizzati e fermate di pacchi. I cilindri di grande alesaggio (100–200 mm) con corse lunghe (300–600 mm) gestiscono unità di carico pesanti. I cilindri senza stelo sono particolarmente pratici per le slitte di trasferimento orizzontali nei sistemi di smistamento compatti.
Industrie petrolifere, del gas e di processo
Attuatori pneumatici rotanti a quarto di giro per il controllo di valvole a sfera di tubazioni; cilindri pneumatici lineari per attuatori di arresto di emergenza (ESD). Costruzione in acciaio inossidabile con elettrovalvole classificate ATEX/IECEx. Le varianti con ritorno a molla di sicurezza garantiscono la chiusura della valvola in caso di perdita d'aria, fondamentale per la sicurezza del processo.
Cilindro pneumatico, attuatore idraulico o elettrico: quale scegliere?
La scelta tra attuatori pneumatici, idraulici ed elettrici dipende dai requisiti di forza, dalle esigenze di precisione, dai costi energetici e dall'ambiente di installazione. La tabella seguente riassume le differenze principali dal punto di vista ingegneristico.
| Parametro | Cilindro dell'aria (Pneumatic) | Cilindro idraulico | Attuatore elettrico |
|---|---|---|---|
| Intervallo di forza tipico | 10 N – 100 kN | 500 N – 10 MN | 1 N – 50 kN |
| Precisione posizionale | Solo fine corsa (± 0,05–0,5 mm con sensori) | Moderato (servoidraulico: ± 0,01 mm) | Alto (± 0,001–0,01 mm) |
| Velocità | Molto veloce (fino a 3 m/s tipico) | Moderato (0,01–0,5 m/s) | Veloce (specifico dell'applicazione) |
| Efficienza energetica | Basso (efficienza del sistema 15–30%) | Moderato (40-60%) | Alto (70–90%) |
| Costo iniziale | Basso | Alto (pompa, serbatoio, valvole) | Medio-alto |
| Complessità di manutenzione | Basso (FRL unit service) | Alto (fluido, guarnizioni, perdite) | Basso–Medium |
| Idoneità alle camere bianche | Sì (con sigilli speciali) | No (rischio di contaminazione dell'olio) | Sì |
| Ambienti esplosivi | Sì (intrinsically safe) | Sì (with care) | Richiede motore classificato ATEX |
In conclusione: Scegli le bombole pneumatiche quando hai bisogno di un movimento punto a punto rapido e ripetibile con forze moderate in un impianto che dispone già di un'infrastruttura di aria compressa. Scegli l'elettrico quando il posizionamento di precisione è fondamentale. Scegliere l'idraulica solo quando le forze superano quelle che la pneumatica può ottenere in un diametro pratico.
Trattamento dell'aria: perché le unità FRL non sono opzionali per le bombole pneumatiche
L'aria compressa di un tipico compressore industriale contiene umidità, aerosol d'olio, incrostazioni nei tubi e particolati. L'alimentazione di aria non filtrata direttamente nel cilindro dell'attuatore pneumatico è la causa più comune di guasto prematuro delle guarnizioni e di corrosione del foro. Non è negoziabile un'unità FRL (Filtro-Regolatore-Lubrificatore) posta a monte di ogni circuito del cilindro.
Filtra
Rimuove le particelle e la condensa d'acqua dal flusso di aria compressa. I filtri standard utilizzano elementi da 5–40 micron. Per i cilindri sensibili (diametro piccolo, guarnizioni morbide), si consiglia un filtro a coalescenza da 5 micron. Sostituire gli elementi quando la pressione differenziale supera 0,05 MPa o secondo il programma del produttore (tipicamente ogni 6 mesi).
Umidità nell'aria a 0,6 MPa e 20°C: fino a 22 g/m³ . Quando quest'aria si espande nel cilindro, può depositare acqua sulla parete del foro, causando ruggine e rigonfiamento delle guarnizioni NBR entro poche settimane di funzionamento senza filtro.
Regolatore
Imposta e mantiene la pressione di esercizio a valle indipendentemente dalle fluttuazioni della pressione di alimentazione. Utilizzare un regolatore di precisione (precisione ±0,01 MPa) per applicazioni con forza critica. I regolatori per uso generale mantengono ±0,05 MPa. Non impostare mai una pressione operativa superiore alla pressione nominale massima del cilindro: la maggior parte dei cilindri pneumatici standard in alluminio hanno una pressione nominale di 1,0 MPa; alcuni tipi compatti a 0,7 MPa.
Lubrificatore (opzionale)
Introduce una fine nebbia d'olio nel flusso d'aria per lubrificare le guarnizioni e l'alesaggio del cilindro. Tuttavia, la maggior parte dei cilindri pneumatici moderni dei principali produttori (SMC, Festo, Parker) utilizzano guarnizioni prelubrificate a lunga durata e sono progettati per il funzionamento senza lubrificatore. L'aggiunta di un lubrificatore a tali cilindri è accettabile ma non necessaria ed elimina la possibilità di funzionare senza lubrificatore. Se viene utilizzato un lubrificatore, l'olio per turbine ISO VG 32 o equivalente è standard. Non utilizzare mai lubrificanti tipo grasso in un lubrificatore a nebbia.
Standard di qualità dell'aria raccomandato per le bombole pneumatiche
La norma ISO 8573-1:2010 definisce le classi di qualità dell'aria compressa. Per i cilindri pneumatici standard, ISO 8573-1 Classe 5.4.5 è generalmente sufficiente: dimensione delle particelle fino a 40 µm, punto di rugiada in pressione inferiore a 7°C, contenuto di olio inferiore a 25 mg/m³. Per le bombole per camere bianche e per uso alimentare, target Classe 1.2.1.
Manutenzione del cilindro pneumatico: programmi, punti di ispezione e risoluzione dei problemi
Un cilindro dell'attuatore pneumatico adeguatamente mantenuto può raggiungere 50-100 milioni di cicli prima di una revisione importante. I cilindri trascurati si guastano in meno di 5 milioni. La differenza sta nella manutenzione sistematica e nel rilevamento tempestivo dei guasti.
Programma di manutenzione ordinaria
| Interval | Compito | Criterio di accettazione |
|---|---|---|
| Ogni giorno | Controllo visivo di perdite d'aria, film d'olio della guarnizione dello stelo e scarico della condensa sul filtro | Nessuna perdita visibile; sottile film d'olio sullo stelo (se lubrificato); scarico non pieno |
| Settimanale | Controllare il livello dell'olio del lubrificatore FRL; ispezionare l'asta per graffi e corrosione | Livello dell'olio sopra il segno minimo; superficie dell'asta liscia, senza vaiolature |
| Mensile | Controllare la coppia di fissaggio del dispositivo di montaggio; verificare la regolazione del cuscino; pulire il raschiatore esterno dell'asta | Elementi di fissaggio alla coppia specificata; nessun rumore da contatto metallico di fine corsa |
| 6 mesi | Sostituire l'elemento filtrante; misurare l'eccentricità dell'asta con comparatore; controllare il funzionamento del sensore | Filtra element differential pressure under 0.05 MPa; runout under 0.1 mm/100 mm |
| Cicli annuali/10 milioni | Sostituzione kit completo di guarnizioni; ispezione del foro; rilubrificare le guarnizioni del pistone e dello stelo | Finitura superficiale del foro Ra ≤ 0,8 µm; nessun punteggio; tutte le guarnizioni sostituite con kit OEM |
Difetti e cause comuni
- Perdita d'aria dalla guarnizione dello stelo: Labbro della guarnizione dello stelo usurato o intaccato. Ispezionare la superficie dell'asta per eventuali graffi: anche una scanalatura da 50 micron provoca perdite croniche. Sostituire la guarnizione e rifinire o sostituire l'asta.
- Estensione lenta o irregolare: Controllo del flusso bloccato, guarnizione del pistone contaminata o pressione di alimentazione inadeguata. Scollegarsi dal carico e testare la velocità di corsa libera: se normale, il problema è legato al carico o ad un vincolo meccanico.
- Il cilindro non si ritrae: Valvola di controllo direzionale difettosa (non commuta sull'attacco di retrazione), contropressione dal carico che supera la forza di retrazione o pistone bloccato. Controllare innanzitutto elettricamente la valvola.
- Eccessivo rumore d'impatto a fine corsa: Ago del cuscino avvitato troppo (troppo aperto). Regolare l'ago con piccoli incrementi fino a quando il rumore dell'impatto non scompare. Gli ammortizzatori eccessivamente regolati intrappolano l'aria e causano una perdita di forza verso la fine della corsa.
- Perdita interna (pistone con bypass dell'aria): Guarnizione del pistone usurata. Rileva scollegando una porta dall'atmosfera: se l'aria passa con l'altra porta pressurizzata, la guarnizione del pistone sta bypassando. Richiede lo smontaggio e la sostituzione della guarnizione.
- Corrosione dello stelo: Umidità nell'alimentazione dell'aria combinata con assenza di lubrificazione. Passare al filtro a coalescenza e controllare il punto di rugiada. A breve termine: applicare settimanalmente un sottile strato di olio VG32 sull'asta finché il problema della qualità dell'aria non viene risolto.
Principali standard internazionali per i cilindri degli attuatori pneumatici
La standardizzazione dei cilindri pneumatici garantisce l'intercambiabilità tra i produttori, semplifica la gestione dei pezzi di ricambio e definisce soglie minime di qualità. Gli standard riportati di seguito sono quelli maggiormente citati nel settore degli approvvigionamenti e dell'ingegneria a livello globale.
ISO 6431
Lo standard globale dominante per i cilindri pneumatici a corpo tondo. Definisce le dimensioni del foro (8–320 mm), gli incrementi della corsa, le dimensioni dell'interfaccia (porte, fori di montaggio, filettature dell'estremità stelo) e le pressioni di prova. La maggior parte dei cilindri Festo, SMC, Parker, Bimba e Aventics sono conformi a questo standard, consentendo una reale intercambiabilità dimensionale tra marchi diversi.
ISO 15552
Estende la norma ISO 6431 ai cilindri con corpo profilato (stile tirante), che offrono accessori di montaggio intercambiabili tra tutti i produttori conformi. Alesaggi 32–320 mm. Lo standard più utilizzato a livello globale per i cilindri di automazione industriale generale.
ISO21287
Copre cilindri compatti con alesaggio da 8 a 100 mm e lunghezza complessiva ridotta. Risponde alla crescente necessità di attuatori salvaspazio nella progettazione delle macchine moderne senza sacrificare l'intercambiabilità.
ISO4414
Codice di condotta di sicurezza per sistemi pneumatici, che copre i requisiti di progettazione, installazione e manutenzione per tutte le apparecchiature pneumatiche, compresi i cilindri pneumatici. Obbliga lo scarico della pressione, la marcatura della pressione di lavoro sicura e l'accessibilità per la manutenzione.
NFPA T3.6.7 (Nord America)
Lo standard equivalente americano che copre le dimensioni dei cilindri pneumatici. I cilindri NFPA hanno porte e interfacce di montaggio leggermente diverse rispetto ai cilindri ISO: è importante verificarli quando si sostituiscono componenti nei macchinari costruiti in Nord America.
Riduzione dei costi dell'aria compressa: efficienza energetica per i sistemi di bombole pneumatiche
L’aria compressa è una delle forme di energia più costose nel settore manifatturiero: il Dipartimento dell’Energia degli Stati Uniti stima che i sistemi di aria compressa rappresentino 24% dell'elettricità prodotta dai motori industriali negli Stati Uniti, e le sole perdite sprecano il 20-30% della potenza del compressore in un impianto tipico. Ottimizzare i circuiti dei cilindri pneumatici è un esercizio ad alto rendimento.
Strategie pratiche di riduzione dell'energia
- Dimensionare correttamente il foro: I cilindri sovradimensionati sprecano aria ad ogni ciclo. Un cilindro con alesaggio di 100 mm utilizza 4 volte l'aria di un cilindro con alesaggio di 50 mm nella stessa corsa. Ricalcolare i requisiti di forza con i fattori di efficienza effettivi prima di specificare fori di grandi dimensioni.
- Utilizzare la riduzione della pressione sulla corsa di ritorno: Se il carico in retrazione è inferiore a quello in estensione, alimentare il lato stelo a pressione ridotta utilizzando un regolatore secondario. Questo da solo può ridurre il consumo d'aria per ciclo del 15–25% in molte applicazioni a doppio effetto.
- Ridurre al minimo il volume morto (lunghezza del tubo): Ogni metro di tubo da 8 mm tra una valvola e un cilindro aggiunge 50 cm³ di volume morto per ciclo. Posizionare le valvole di controllo direzionale il più vicino possibile alle porte del cilindro, idealmente a meno di 300 mm di distanza.
- Controllare e riparare sistematicamente le perdite: Un rilevatore di perdite a ultrasuoni (ad esempio Fluke ii900) può individuare perdite fino a 0,1 mm di diametro a 0,6 MPa. Una perdita di 1 mm a 0,7 MPa spreca circa 1,4 m³/h di aria compressa, a 0,02 USD/m³, ovvero 245 USD/anno per punto di perdita.
- Considera i circuiti di risparmio d'aria: Alcuni sistemi di collettori di valvole consentono il riciclo parziale dell'aria di scarico dalla corsa di ritrazione come alimentazione per la corsa di estensione, riducendo il consumo totale di aria fino al 30% nelle applicazioni a ciclo elevato (fonte: Festo Energy Efficiency in Pneumatic Systems, white paper 2022).
Guida all'acquisto del cilindro dell'attuatore pneumatico: cosa verificare prima di ordinare
Le decisioni di acquisto dei cilindri pneumatici sono spesso guidate dal prezzo senza esaminare il costo totale del ciclo di vita. La seguente lista di controllo copre i dettagli tecnici critici che separano una specifica economicamente vantaggiosa da futuri grattacapi di manutenzione.
Confermare le dimensioni di alesaggio e corsa
Verificare che l'alesaggio e la corsa corrispondano ai requisiti di forza e corsa dopo aver applicato i fattori di efficienza e sicurezza. Confermare la corsa massima disponibile per l'alesaggio specifico: corse più lunghe potrebbero richiedere un'ordinazione speciale o una variante guidata.
Specificare il materiale della guarnizione
Le guarnizioni NBR predefinite coprono la maggior parte delle applicazioni. Per temperature superiori a 80°C specificare FKM; per contatto alimentare specificare EPDM o PTFE; per temperature estreme (sotto i −20°C) specificare poliuretano o silicone. Il materiale della guarnizione è spesso configurabile al momento dell'ordine senza alcuna penalizzazione dei tempi di consegna da parte dei principali produttori.
Verificare la dimensione della porta e il tipo di filettatura
I cilindri ISO 6431 utilizzano porte metriche (M5, G1/8, G1/4, G3/8, G1/2). I cilindri NFPA utilizzano porte NPT. Se la tua struttura utilizza sistemi idraulici NPT esistenti, specificare il tipo di filettatura sbagliato significa che ogni raccordo necessita di un adattatore non corrispondente, un costo nascosto che si accumula rapidamente su 50 cilindri.
Controlla la compatibilità del sensore
Se è necessario il rilevamento della posizione, verificare che il cilindro del cilindro disponga di uno slot di montaggio dell'interruttore compatibile (slot a T, slot a C o fascetta) e che il sensore selezionato (NPN/PNP, 2 fili/3 fili, CC/CA) corrisponda al modulo di ingresso del PLC. Molti ritardi di integrazione derivano dall'incompatibilità dello slot sensore-cilindro rilevata durante l'installazione.
Conferma il tipo di cuscino
Gli ammortizzatori regolabili sono standard con alesaggio da 32 mm in su sulla maggior parte dei cilindri ISO. I cilindri non ammortizzati (NC) sono disponibili per applicazioni a corsa breve molto veloci in cui gli ammortizzatori esterni gestiscono la decelerazione di fine corsa. Specifica NC solo se hai considerato la decelerazione a livello di sistema.
Considera il costo del ciclo di vita, non il prezzo unitario
Un cilindro pneumatico senza nome al 40% del prezzo di un equivalente SMC o Festo può avere una durata della guarnizione di 2–5 milioni di cicli rispetto ai 20–50 milioni dell'alternativa di marca. In un'applicazione da 10 cicli/minuto, ciò equivale a una sostituzione ogni 3–4 mesi anziché ogni 3–5 anni. Tieni conto dei costi dei tempi di inattività, della manodopera e dell'inventario dei pezzi di ricambio prima di decidere solo sul prezzo.
Domande frequenti sui cilindri dell'attuatore pneumatico
Qual è la differenza tra un cilindro pneumatico e un cilindro pneumatico?
Non c'è alcuna differenza funzionale. "Cilindro pneumatico", "cilindro pneumatico" e "cilindro attuatore pneumatico" si riferiscono tutti allo stesso dispositivo: un attuatore meccanico azionato da aria compressa. "Cilindro pneumatico" è il termine ingegneristico più formale; Il "bombola pneumatica" è ampiamente utilizzato nei contesti di manutenzione e approvvigionamento industriale. Entrambi i termini compaiono in modo intercambiabile nei cataloghi dei produttori di SMC, Festo, Parker e altri.
Quanto dura una bombola d'aria?
La durata delle guarnizioni, il principale elemento soggetto a usura, varia da 5 milioni di cicli (cilindri di livello base con scarsa qualità dell'aria) a 100 milioni di cicli (cilindri premium con aria pulita e secca e lubrificazione adeguata). La canna e l'asta sono progettate per la durata della macchina, a condizione che non siano graffiate o corrose. In pratica, un cilindro pneumatico industriale in un sistema ben mantenuto dovrebbe funzionare 3-7 anni prima della sostituzione della guarnizione a velocità di ciclo di automazione tipiche di 10-30 cicli/minuto. Fonte: Catalogo tecnico Festo Pneumatics, 2023.
A quale pressione dovrei far funzionare la mia bombola d'aria?
La maggior parte delle bombole pneumatiche standard hanno una pressione nominale di 1,0 MPa (145 PSI). Tuttavia, funzionare alla massima potenza non è ottimale. L'approccio più efficiente dal punto di vista energetico consiste nell'impostare la pressione al livello più basso che fornisce la forza richiesta con un margine di sicurezza del 25%, in genere 0,4–0,6 MPa per la maggior parte delle applicazioni. Una pressione più elevata aumenta i costi energetici, accelera l'usura delle guarnizioni e aumenta i livelli di rumore dello scarico senza migliorare la velocità (la velocità è controllata dalla portata, non dalla pressione).
Posso utilizzare un cilindro pneumatico senza lubrificatore?
Sì, per la maggior parte dei cilindri moderni. I principali produttori (SMC, Festo, Parker) prelubrificano i loro cilindri con grasso a lunga durata e li progettano per funzionare senza un lubrificatore a valle per la durata nominale, a condizione che la qualità dell'aria soddisfi la norma ISO 8573-1 Classe 5 o superiore. Se viene installato un lubrificatore dopo il rodaggio di un cilindro non lubrificato, non rimuoverlo: la nebbia d'olio lava via il grasso applicato in fabbrica e il cilindro diventa dipendente dalla lubrificazione continua per prevenire l'usura prematura delle guarnizioni.
Cosa causa la lenta estensione dello stelo di un cilindro pneumatico?
Le cause più comuni sono: (1) la valvola di controllo del flusso sulla porta di scarico (meter-out) è troppo chiusa: aprirla gradualmente; (2) la pressione di alimentazione è inferiore al minimo richiesto per il carico: verificare la pressione all'attacco del cilindro, non solo all'FRL; (3) la guarnizione del pistone è usurata e l'aria bypassa internamente: testare pressurizzando con il carico scollegato; (4) un tubo di alimentazione piegato o sottodimensionato limita il flusso: il tubo da 6 mm limita il flusso a circa 50 L/min di aria libera a 0,6 MPa, insufficiente per cilindri di grande diametro ad alte velocità.
Cos'è un cilindro pneumatico a doppio effetto e a semplice effetto?
Un cilindro pneumatico a doppio effetto utilizza aria compressa per azionare il pistone in entrambe le direzioni di estensione e retrazione, fornendo una forza completamente controllata in entrambe le direzioni con due porte dell'aria. Un cilindro a semplice effetto utilizza l'aria solo per una direzione (solitamente estesa) e fa affidamento su una molla di ritorno o sulla gravità per la direzione opposta. I cilindri a semplice effetto sono più semplici da mettere a piombo (una porta), ma perdono parte della corsa nello spazio della molla e non forniscono una forza di retrazione controllata. I cilindri a doppio effetto sono la scelta standard per la maggior parte delle applicazioni di automazione.
Come posso evitare che il mio cilindro pneumatico ruoti?
I cilindri standard a corpo tondo non sono dotati di dispositivo antirotazione sullo stelo. Se la rotazione dell'asta costituisce un problema, le soluzioni sono: (1) utilizzare un binario di guida esterno o un gruppo di aste di guida; (2) specificare un cilindro guidato (tipo a doppio stelo o con corpo profilato con guida integrata); (3) aggiungere un accessorio antirotazione (tipicamente una chiave piatta o un collare antirotazione abbinato alla filettatura del cilindro). Le serie CQ2 di SMC e ADN di Festo offrono versioni antirotazione opzionali senza un aggiornamento completo del cilindro guidato.
È possibile controllare la posizione di arresto di un cilindro pneumatico a metà corsa?
I cilindri pneumatici standard sono dispositivi punto a punto: si fermano in modo affidabile solo alle battute finali. L'arresto a metà corsa con un cilindro pneumatico è possibile con una valvola direzionale a 3 posizioni con centro chiuso o con scarico centrale, ma la posizione non è ripetibile a causa della comprimibilità dell'aria. Per un posizionamento ripetibile a metà corsa, lo standard del settore prevede l'utilizzo di (a) un attuatore lineare elettrico, (b) un sistema servopneumatico con valvola proporzionale e feedback di posizione lineare (preciso fino a ±0,1 mm) o (c) un tubo di arresto a posizione fissa all'interno del cilindro per definire una seconda posizione di arresto.
Qual è la corsa massima disponibile per un cilindro pneumatico standard?
I cilindri pneumatici del catalogo standard sono generalmente disponibili con corse fino a 1.000–2.000 mm dai principali produttori. Oltre a ciò, i cilindri senza stelo estendono la gamma di corsa pratica a 5.000–6.000 mm (e nelle versioni personalizzate, anche oltre). Per corse molto lunghe con cilindri a stelo convenzionali, l'analisi dell'instabilità dello stelo (formula di Eulero) è obbligatoria: uno stelo lungo e sottile sottoposto a carico di compressione si deforma prima che venga raggiunta la forza nominale del cilindro e il carico sicuro diminuisce rapidamente con la lunghezza della corsa.
Come faccio a scegliere tra un cilindro pneumatico con corpo tondo e con corpo profilato (tirante)?
I cilindri a corpo rotondo (ISO 6431) sono compatti, leggeri e hanno una superficie esterna semplice, ideali per il montaggio con vincoli di spazio e applicazioni generali in cui gli accessori di montaggio del sensore sono limitati. I cilindri con corpo profilato (ISO 15552/tirante) hanno un profilo con scanalatura a T su tutti e quattro i lati per un facile montaggio degli accessori (sensori, staffe, valvole di arresto), una gamma completa di staffe di montaggio standard ISO e sono generalmente più facili da manutenere. Per la maggior parte dell'automazione industriale generale con alesaggio pari o superiore a 32 mm, il cilindro con corpo profilato è la scelta pratica predefinita grazie al suo ecosistema di accessori.
