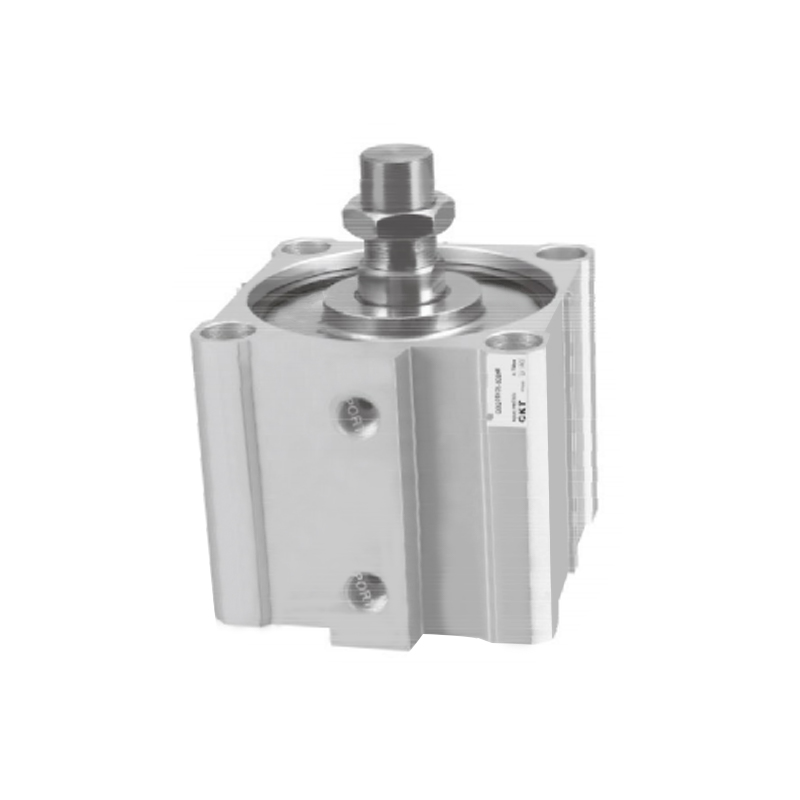

Cilindro sottile serie CQ2 (diametro grande)
  • Cilindro sottile serie CQ2 (diametro grande)
Cilindro sottile

Cilindro sottile serie CQ2 (diametro grande)

Il cilindro sottile serie CQ2 (grande diametro) è noto per il suo grande diametro ed è una soluzione tipica per i componenti di azionamento in situazioni sensibili allo spazio nel campo dell'automazione industriale. Il suo concetto di progettazione principale è ridurre al minimo le dimensioni di installazione assiale garantendo al tempo stesso la forza di uscita necessaria, fornendo una maggiore flessibilità per la disposizione delle apparecchiature.

• Conformità agli standard: La sua progettazione e produzione sono conformi ai requisiti delle specifiche di base industriali prevalenti.

• Collegamento strutturale: Il corpo del cilindro e il coperchio terminale adottano un esclusivo metodo di bloccaggio anulare per formare una connessione stabile e affidabile con dimensioni assiali estremamente ridotte.

• Caratteristiche della parete interna: La parete interna della canna del cilindro è trattata con uno speciale processo di rinforzo superficiale, che le conferisce un'eccellente resistenza all'usura e garantisce una lunga durata.

• Vantaggio spaziale: La lunghezza assiale notevolmente ottimizzata è la sua caratteristica eccezionale, che può ridurre efficacemente la richiesta di spazio per l'installazione delle apparecchiature.

• Integrazione del rilevamento: La periferia esterna della canna del cilindro è progettata con una struttura scanalata standardizzata per facilitare la rapida installazione e posizionamento del sensore di rilevamento della posizione della corsa.

E-mail: manager@cktworld.com
Scarica
PREC：Cilindro sottile serie CQM (tipo con stelo guidato)
SUCC：Cilindro sottile serie CQ2 (corsa lunga)
  • Diametro (mm) 125 140 160 180 200
    Fluido Aria
    Azione Doppio effetto
    Pressione di prova 1,5 MPa (15,3 kgf/cm²)
    Pressione operativa massima 1,0 MPa (10,2 kgf/cm²)
    Pressione operativa minima 0,05 MPa (0,51 kgf/cm²)
    Temperatura ambiente e del fluido -10~60℃
    Filettatura estremità stelo Filettatura femmina (standard), filettatura maschio (opzione)
    Cuscino Paraurti in gomma standard
    La velocità del pistone 50-500mm/s 20-400 mm/s
    Tolleranza sulla lunghezza della corsa 1.40
    *Lubrificazione Non richiesto
    Montaggio Zappa passante e maschiate su entrambe le estremità
    Diametro del tubo Rc(PT)3/8 Rc(PT)1/2
    *Se si desidera utilizzare la lubrificazione, utilizzare ISOVG32.

  • Noio

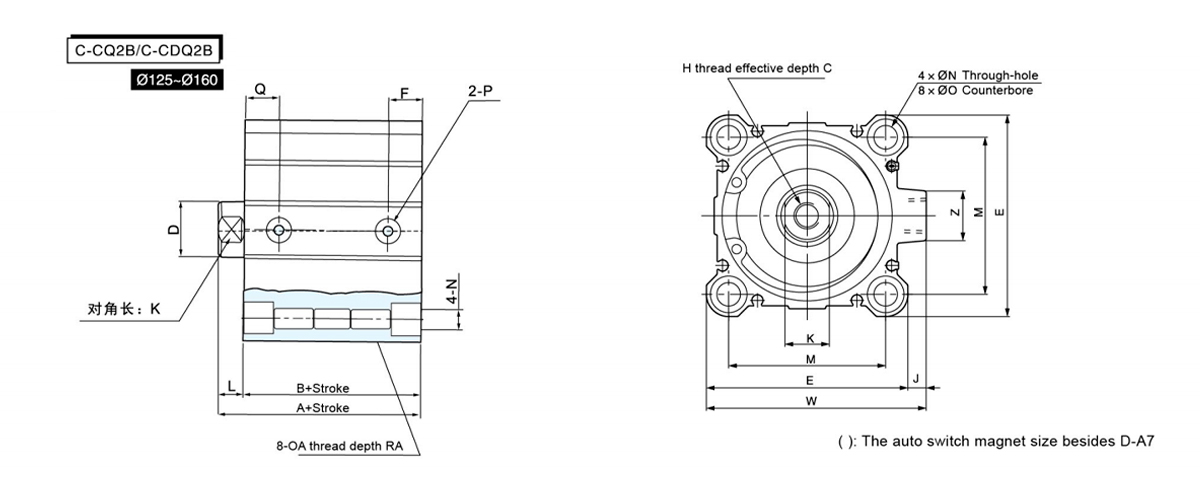

    Dimensioni     		Corsa standard (mm) A B C D E F H I J K L M N OA OB P Q RA RB Z
    125 10,20,30,40,50,75,100,125,150,175,200,250,300 99 83 30 036 142 24.5 M22×2,5 190 11 32 16 114 12.5 M14×2 21.2 Tc3/8 24.5 25 18.4 32
    140 99 83 30 036 158 24.5 M22×2,5 210 10 32 16 128 12.5 M14×2 21.2 Tc3/8 24.5 25 18.4 32
    160 108 91 33 040 178 27.5 M24×3 238 10 36 17 144 14.5 M16×2 24.2 Tc3/8 27.5 28 21.2 32

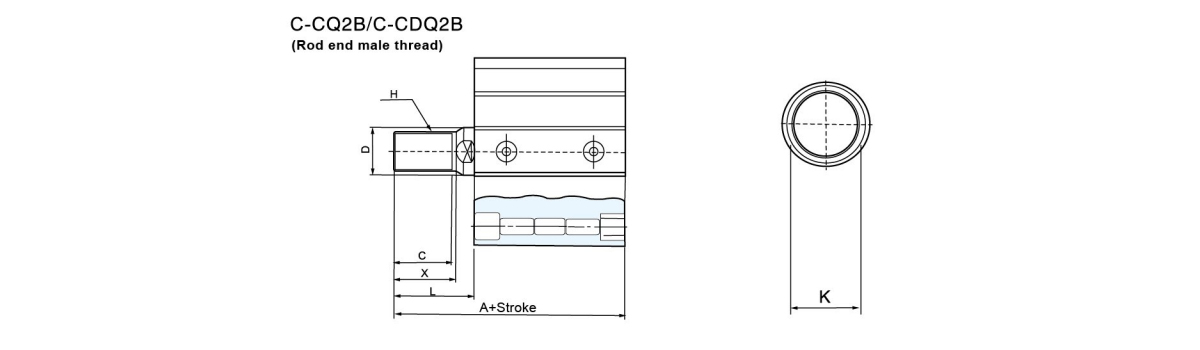

    Noio Size
    (mm)     		A C D H K L X
    125 141 42 Ø36 M30×1,5 32 58 45
    140 141 42 Ø 36 M30×1,5 32 58 45
    160 155 47 Ø40 M36×1,5 36 64 50

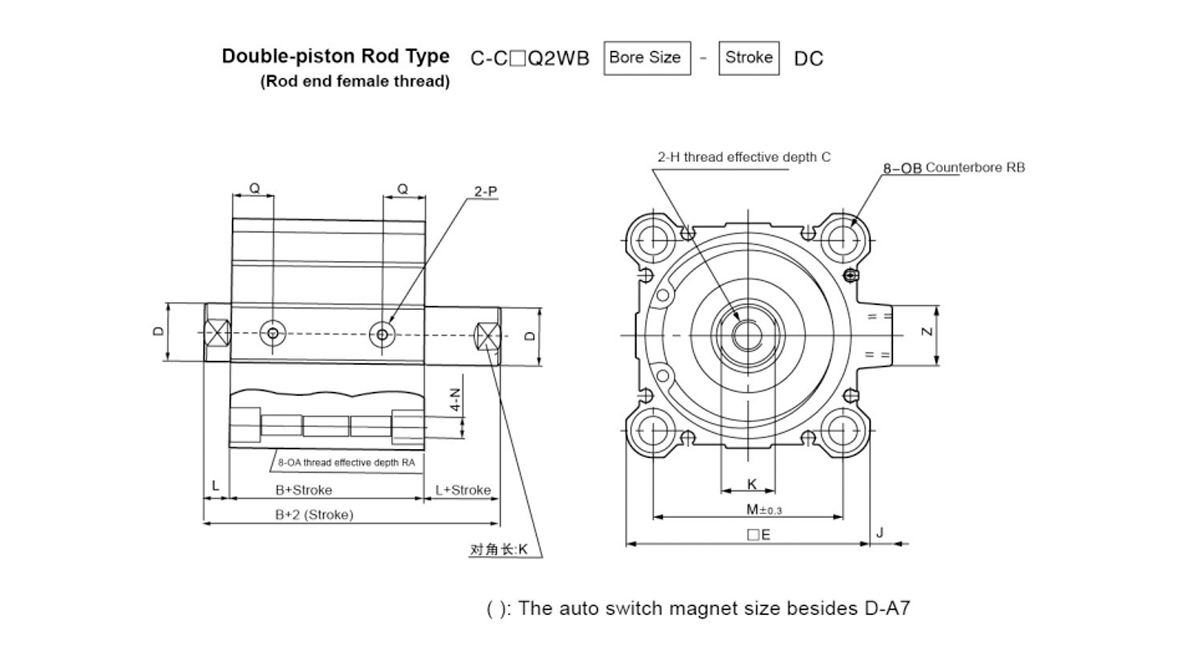

    Noio Size Corsa standard A B C D E H I J K L M N OA OB P Q RA RB Z
    125 10,20,30,40,50,75,100,125,150,175,200,250,300 115 83 30(22,5) Ø36 142 M22×2,5 190 11 32 16 114 12.5 M14×2 21.2 45724 24.5 25 18.4 32
    140 115 83 30(22,5) Ø36 158 M22×2,5 210 10 32 16 128 12.5 M14×2 21.2 45724 24.5 25 18.4 32
    160 125 91 33(26,5) Ø40 178 M24×3 238 10 36 17 144 14.5 M16×2 24.2 45724 27.5 28 21.2 32

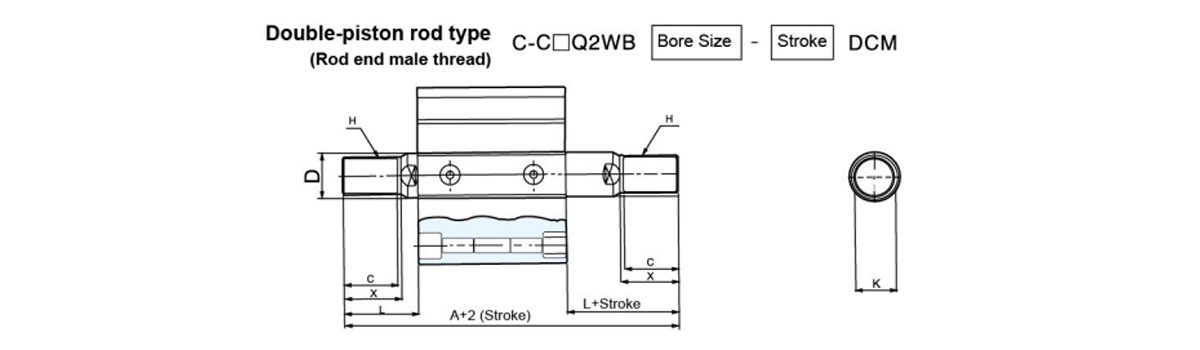

    Noio Size A C D H K L X
    125 199 42 Ø36 M30×1,5 32 58 45
    140 199 42 Ø36 M30×1,5 32 58 45
    160 219 47 Ø40 M36×1,5 36 64 50
