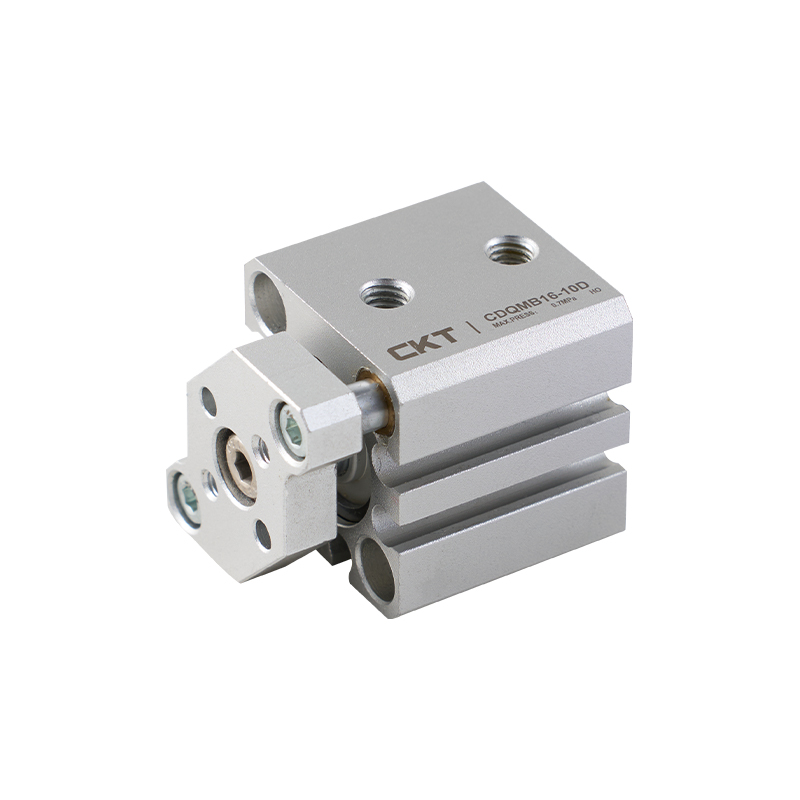

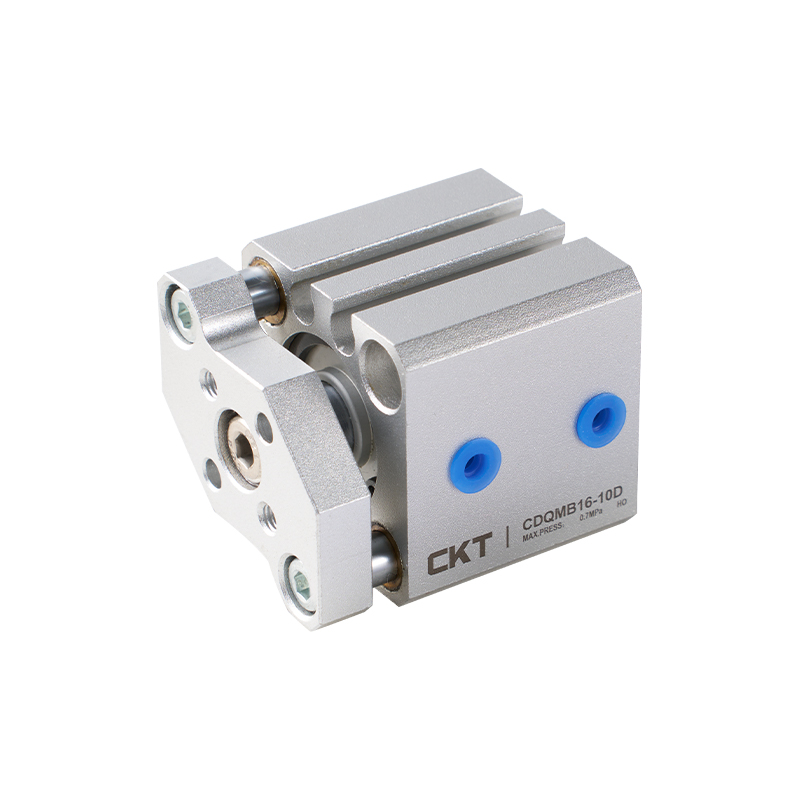

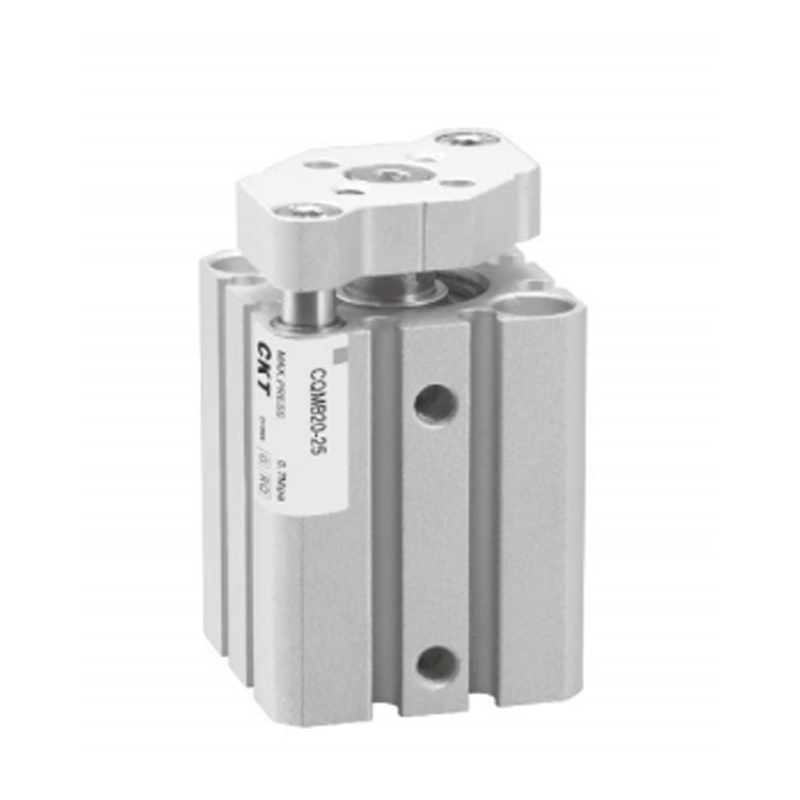

Cilindro sottile serie CQM (tipo con stelo guidato)

Il cilindro sottile serie CQM (tipo con stelo guidato) è progettato per guida ad alta rigidità e condizioni di spazio compatto. Integra le funzioni di supporto del carico e antitorsione attraverso una struttura a doppia asta di guida per soddisfare le esigenze di posizionamento di precisione.

1. Struttura standardizzata e rinforzata
Seguendo le specifiche standard JIS, adotta un design integrato a doppia asta di guida per garantire rigidità strutturale e stabilità operativa.

2. Adattabilità allo spazio
Il corpo compatto riduce significativamente i requisiti di spazio di installazione ed è adatto a scenari di automazione con spazi limitati.

3. Capacità di carico antieccentrico composito
Il sistema a doppia asta di guida sopprime contemporaneamente l'offset rotazionale, fornisce eccellenti prestazioni anti-flessione e anti-torsione e si adatta alle condizioni di carico asimmetrico.

4. Elevata compatibilità di carico
Il meccanismo dell'asta di guida può sopportare grandi carichi di movimento e forze laterali, riducendo l'effetto di stress delle condizioni del cantilever sul corpo del cilindro.

5. Controllo della guida di precisione
La precisione di antirotazione finale è ≤±0,2°, garantendo una traiettoria di movimento lineare ad alta precisione.

6. Compatibilità di installazione
Le dimensioni di installazione del corpo principale sono interoperabili con la serie di cilindri sottili standard con le stesse specifiche, supportando una rapida sostituzione o aggiornamento delle apparecchiature.

E-mail: manager@cktworld.com
Scarica
PREC：Nuovo cilindro sottile serie CQS
SUCC：Cilindro sottile serie CQ2 (diametro grande)
  • Azione Stelo singolo, doppio effetto
    Pressione operativa massima 1,0   MPa
    Min.Operativo
    Pressione     		Ø12, Ø16 0,12   MPa
    Ø20~0100 0,1   MPa
    Temperatura ambiente e fluido Senza sensore automatico: -10~ 70℃, Con sensore automatico: -10~ 60℃ (senza congelamento)
    Cuscino Paraurti su entrambi i lati
    Tolleranza sulla lunghezza della corsa 10 mm
    Velocità del pistone Ø12~Ø40 50~500     mm/s
    Ø50~Ø100 50~300     mm/s

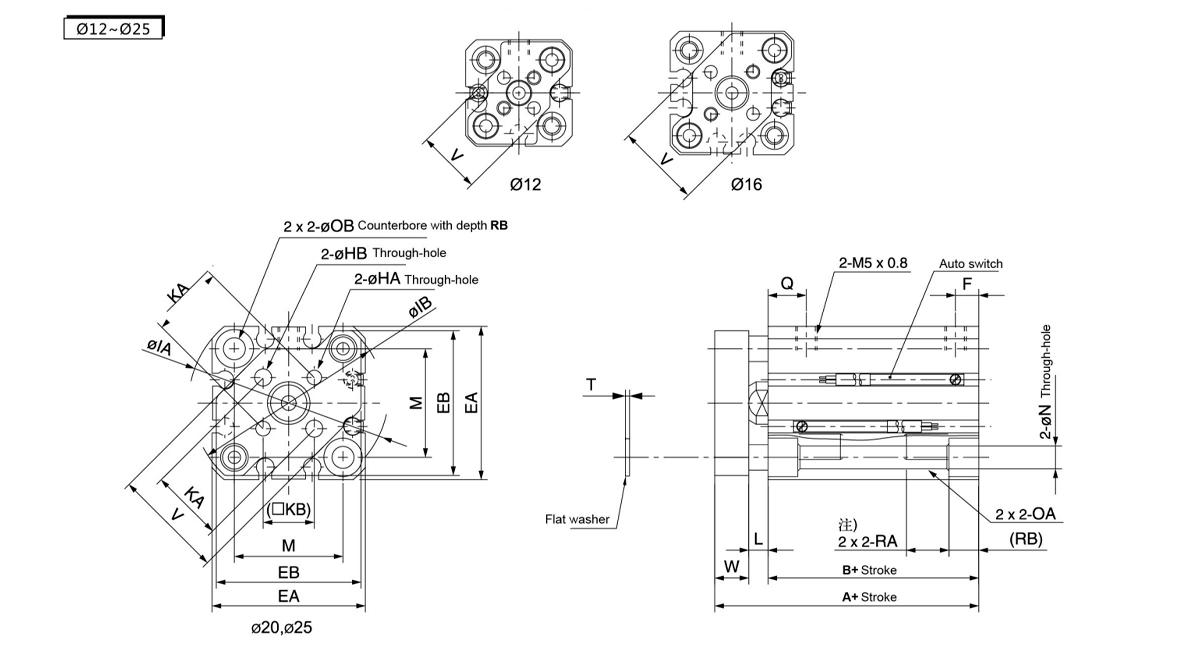

  • Noio
    Dimensioni
    (mm)     		Ictus
    Gamma
    (mm)     		Senza interruttore automatico Con interruttore automatico EA EB F HA OA HB IA IB KA KB L M N OB Q RA RB T V W
    A B A B
    12 5~30 26.5 17 31.5 22 25 24 5 M3×0,5 M4×0,7 3 32 31.5 10 7.1 3.5 15.5 3.5 6.5 7.5 7 4 0.5 14.9 6
    16 5~30 26.5 17 31.5 22 29 28 5 M3×0,5 M4×0,7 3 38 37 14 9.9 3.5 20 3.5 6.5 7.5 7 4 0.5 20 6
    20 5~50 32 19.5 42 29.5 36 34 5.5 M4×0,7 M6×1.0 4 47 45.5 17 12 4.5 25.5 5.4 9 9 10 7 1 26 8
    25 5~50 35.5 22.5 45.5 32.5 40 38 5.5 M5×0,8 M6×1.0 5 52 50.5 22 15.6 5 28 5.4 9 11 10 7 1 30 8

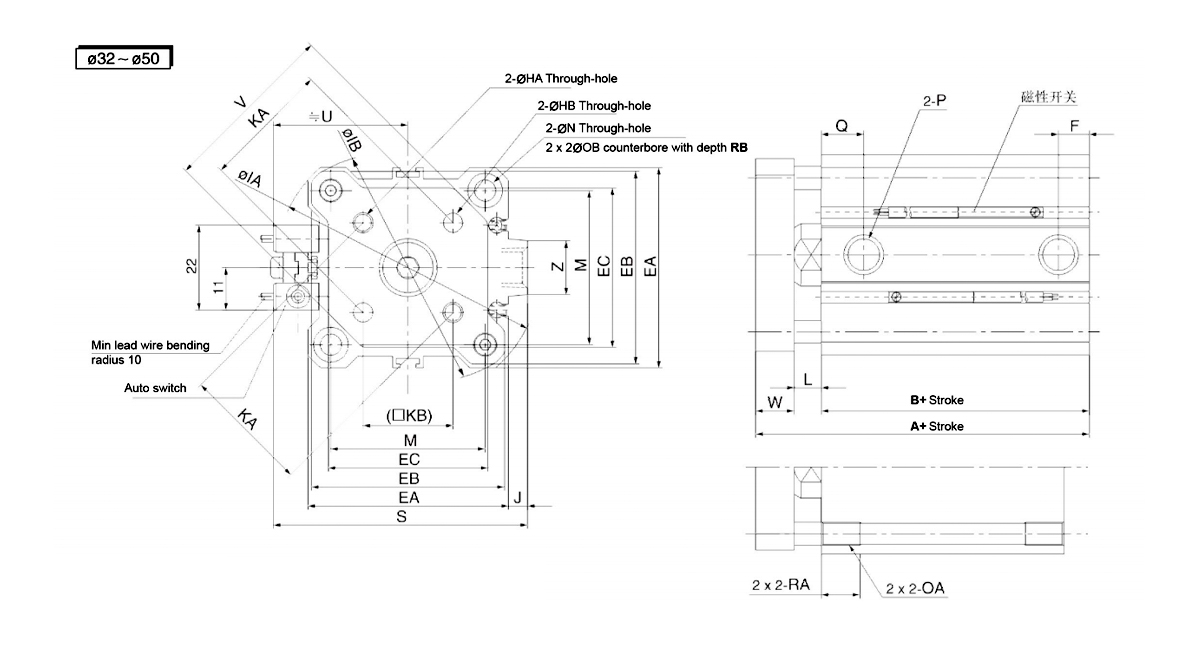

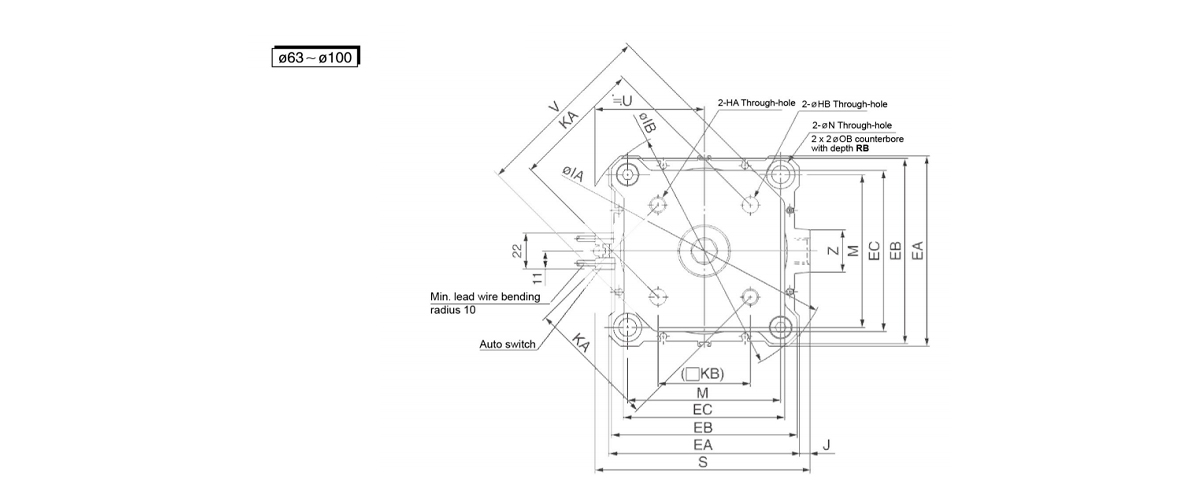

    Entrambe le estremità maschiate (C-CQMA)
    Noio Size
    (mm)     		HA OA HB IA IB J KA KB L M N OB RA RB S U V W Z
    32 M5×0,8 M6×1.0 5 60 58.5 4.5 28 19.8 7 34 5.5 9 10 7 58.5 31.5 38 10 14
    40 M5×0,8 M6×1.0 5 69 67.5 5 33 23.3 7 40 5.5 9 10 7 66 35 46 10 14
    50 M6×1.0 M8×1,25 6 86 84.5 7 42 29.7 8 50 6.6 11 14 8 80 41 58 12 19
    63 M6×1.0 M10×1,5 602 103 100 7 5002 35.4 8 60 9 14 18 10.5 93 47.5 69 12 19
    80 M8×1,25 M12×1,75 8 02 132 129 6 6502 46 10 77 11 17.5 22 13.5 112.5 57.5 89 14 26
    100 M10×1,5 M12×1,75 100.2 156 153 6.5 8002 56.6 10 94 11 17.5 22 13.5 132.5 67.5 113 16 26


    Noio Size
    (mm)
    Ictus Range
    (mm)     		Senza interruttore automatico Con interruttore automatico EA EB CE
    A B F Q P A B F Q P
    - TN TF - TN TF
    32 5 40 23 5.5 11.5 M5×0,8 - - 50 33 7.5 10.5 Tc1/8 NPT1/8 G1/8 45 43 34.4
    10~50 7.5 10.5 Tc1/8 NPT1/8 G1/8
    75 ·100 50 33
    40 5~50 46.5 29.5 8 11 Tc1/8 NPT1/8 G1/8 56.5 39.5 8 11 Tc1/8 NPT1/8 G1/8 52 50 41.4
    75 ·100 56.5 39.5
    50 10~50 50.5 30.5 10.5 10.5 RC1/4 NPT1/4 G1/4 60.5 40.5 10.5 10.5 RC1/4 NPT1/4 G1/4 64 62 53.4
    75 ·100 60.5 40.5
    63 10~50 56 36 10.5 15 RC1/4 NPT1/4 G1/4 66 46 10.5 15 RC1/4 NPT1/4 G1/4 77 74 59.6
    75 ·100 66 46
    80 10~50 67.5 43.5 12.5 16 Tc3/8 NPT3/8 G3/8 77.5 53.5 12.5 16 Tc3/8 NPT3/8 G3/8 98 95 79.5
    75 ·100 77.5 53.5
    100 10~50 79 53 13 23 Tc3/8 NPT3/8 G3/8 89 63 13 23 Tc3/8 NPT3/8 G3/8 117 114 99
    75 ·100 89 63
