Cilindro sottile serie CQ2 (corsa lunga)
  • Cilindro sottile serie CQ2 (corsa lunga)
Cilindro sottile

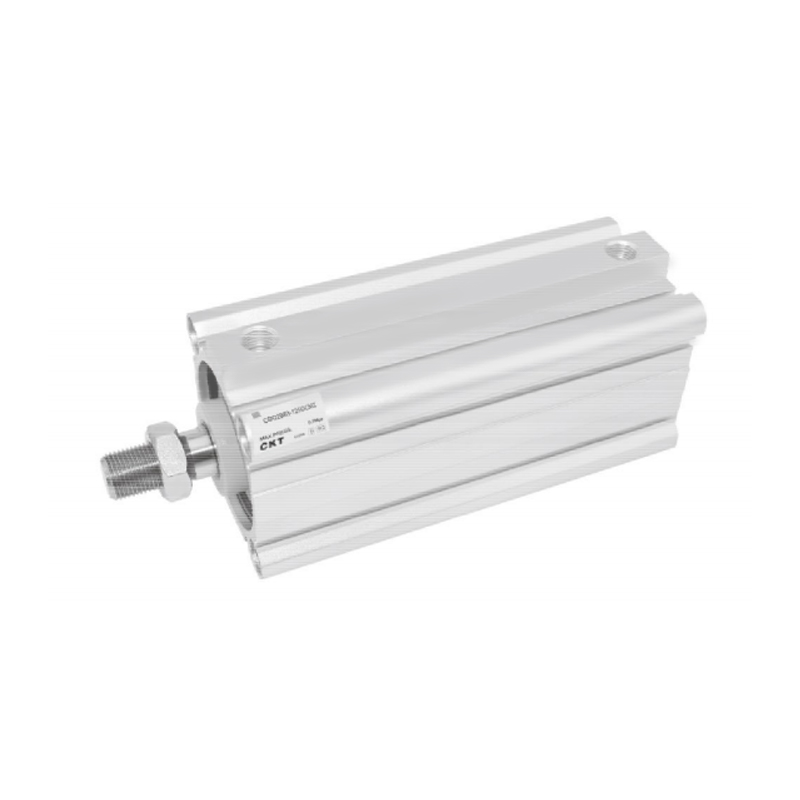

Cilindro sottile serie CQ2 (corsa lunga)

Il cilindro sottile serie CQ2 (corsa lunga) è progettato per applicazioni a corsa lunga con vincoli di spazio. È noto per la sua struttura compatta e prestazioni affidabili ed è adatto a vari scenari di automazione industriale.

• Il dispositivo tampone integrato riduce l'impatto: Il coperchio anteriore del cilindro e il pistone adottano componenti tampone fissi, che riducono efficacemente le vibrazioni e il rumore durante la commutazione e migliorano la stabilità operativa.

• Il meccanismo di fissaggio compatto garantisce affidabilità: La canna del cilindro e il coperchio terminale sono collegati tramite un efficiente metodo a scatto, con una struttura compatta e stabile e una maggiore durata complessiva.

• Comoda integrazione dell'interruttore magnetico: Lo speciale design del cilindro facilita la rapida installazione dell'interruttore magnetico e ottimizza l'integrazione delle funzioni di rilevamento.

• Opzioni di rilevamento magnetico flessibili: Il magnete può essere configurato selettivamente per soddisfare diverse esigenze di rilevamento e migliorare l'adattabilità dell'applicazione.

E-mail: manager@cktworld.com
Scarica
PREC：Cilindro sottile serie CQ2 (diametro grande)
SUCC：Cilindro sottile serie CQ2
  • Diametro (mm) 32 40 50 63 80 100
    Fluido Aria
    Azione Doppio effetto
    Intervallo di pressione operativa 0,05~1,0 MPa
    Temperatura ambiente e del fluido Con sensore automatico: -10℃~ 60℃,Senza sensore automatico:-10℃~ 70℃
    Filettatura dell'estremità dello stelo Filettatura femmina (standard) Filettatura maschio (opzione)
    Velocità del pistone 50~500mm/s
    Cuscino Paraurti in gomma standard
    Tolleranza sulla lunghezza della corsa
    (mm)     		1.40
    Lubrificazione Non richiesto
    Montaggio Maschiate su entrambe le estremità (standard)
    Diametro del tubo Rc 1/8 1/4 3/8
    *Utilizza ISOVG32 se desideri utilizzare la lubrificazione

  • (): La dimensione del magnete del cambio automatico oltre a D-A7

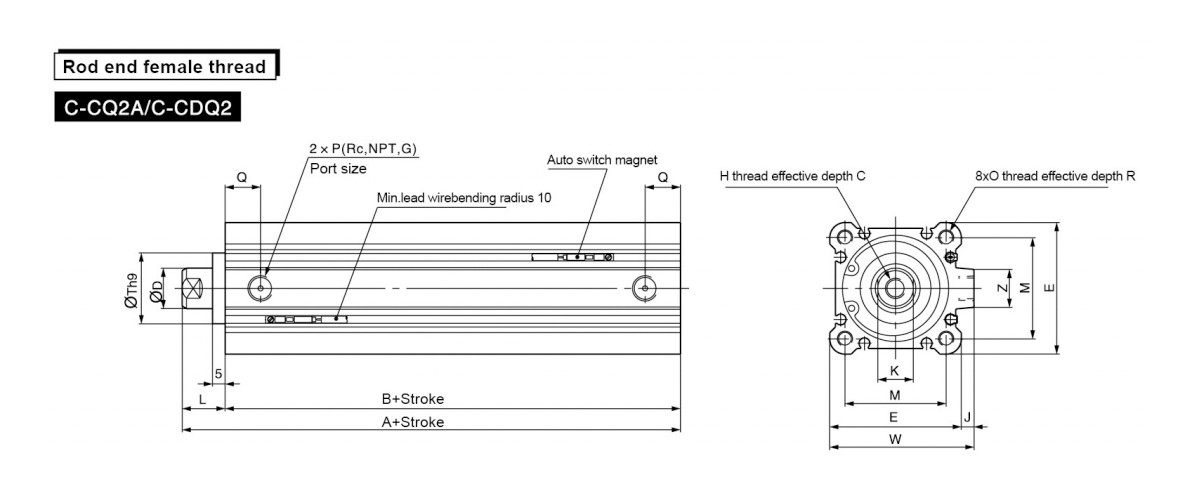

    Dimensioni del foro
    (mm)     		Ictus A B C D E G H I J K L M O P Q R S Thg U Z
    32 125~200
    250.300     		62.5 45.5 13 16 45 5 M8×1,25 60 4.5 14 17 34 M6×1.0 RC1/8 12.5 10 58.5 22 0 31.5 14
    -0,052
    40 72 55 13 16 52 5 M8×1,25 69 5 14 17 40 M6×1.0 RC1/8 14 10 66 28 0 35 14
    -0,052
    50 73.5 55.5 15 20 64 5 M10×1,5 86 7 17 18 50 M8×1,5 RC1/4 14 14 80 35 0 41 19
    -0,062
    63 75 57 15 20 77 5 M10×1,5 103 7 17 18 60 M10×1,5 RC1/4 16.5 18 93
    35     		0 47.5 19
    -0,062
    80 86 66 21 25 98 5 M16×2.0 132 6 22 20 77 M12×1,75 RC3/8 19 22 112.5
    43     		0 57.5 26
    -0,062
    100 97.5 75.5 27 30 117 5 M20×2,5 156 6.5 27 22 94 M12×1,75 RC3/8 23 22 132.5
    59     		0 67.5 26
    -0,074

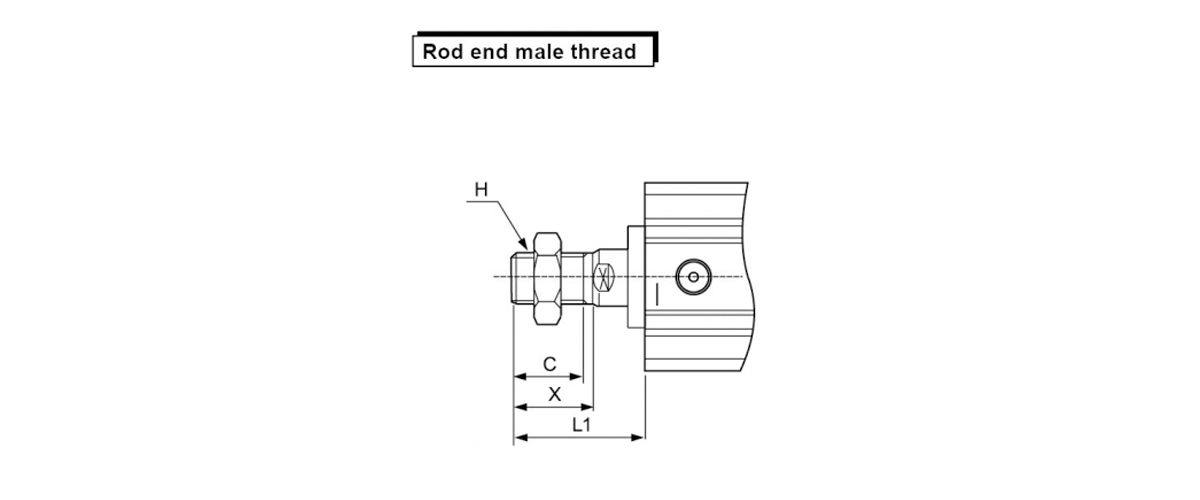

    Dimensioni del foro
    (mm)     		C H L1 X
    32 20.5 M14×1,5 38.5 23.5
    40 20.5 M14×1,5 38.5 23.5
    50 26 M18×1,5 43.5 28.5
    63 26 M18×1,5 43.5 28.5
    80 32.5 M22×1,5 53.5 35.5
    100 32.5 M26×1,5 53.5 35.5
