Cilindro senza stelo con giunto meccanico serie MY3A/3B Tipo base: Tipo corto (ammortizzatore)/Tipo base: Tipo standard (ammortizzatore pneumatico)
  • Cilindro senza stelo con giunto meccanico serie MY3A/3B Tipo base: Tipo corto (ammortizzatore)/Tipo base: Tipo standard (ammortizzatore pneumatico)
Cilindro senza stelo

Cilindro senza stelo con giunto meccanico serie MY3A/3B Tipo base: Tipo corto (ammortizzatore)/Tipo base: Tipo standard (ammortizzatore pneumatico)

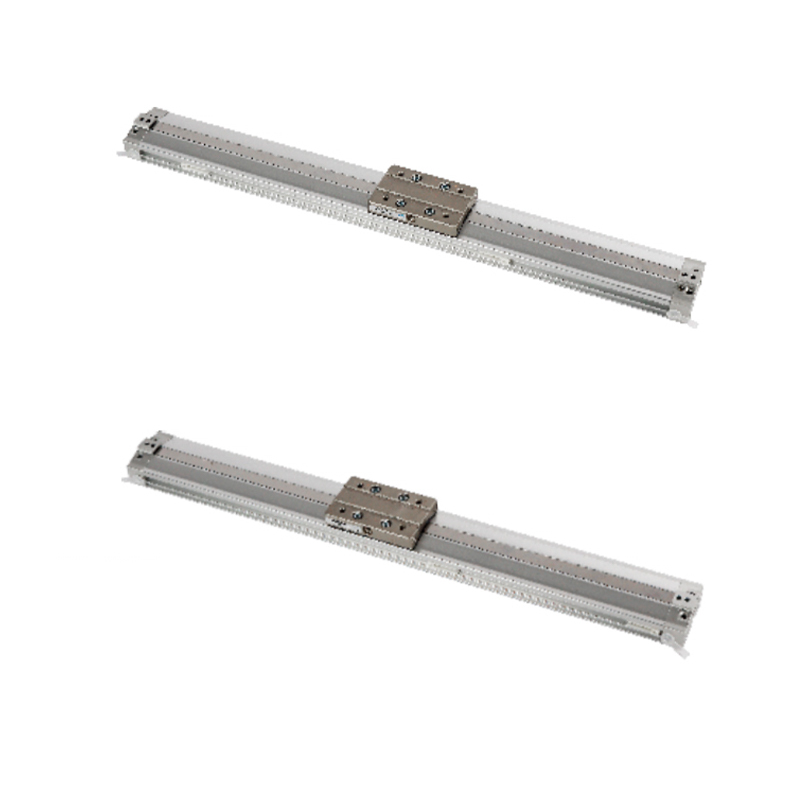

Il tipo base del cilindro senza stelo con giunto meccanico serie MY3A/3B è un elemento di azionamento lineare compatto che utilizza un accoppiamento meccanico interno per trasmettere potenza. Il suo design centrale elimina lo stelo esteso del cilindro tradizionale e trasmette la forza di movimento alla piattaforma di carico esterna attraverso il cursore interno.

▸Binari di guida integrati - Il corpo del cilindro integra direttamente una struttura di guida lineare ad alta rigidità per fornire guida e supporto precisi per la piattaforma di carico esterna.

▸Portante di carico concentrato - Grazie al design del binario di guida integrato, la piattaforma di carico esterna ha la capacità di sopportare direttamente carichi concentrati senza la necessità di meccanismi di guida aggiuntivi.

▸Trasmissione ad accoppiamento meccanico - Il pistone interno e la piattaforma di carico esterna ottengono una trasmissione di potenza senza contatto attraverso una struttura di maglia meccanica, evitando la limitazione della forza magnetica dei tradizionali cilindri ad accoppiamento magnetico.

▸Ictus e protezione - Sono disponibili diverse specifiche di corsa e le guarnizioni raschiastelo integrate sono configurate in modo standard per soddisfare i requisiti di affidabilità degli ambienti industriali generali.

E-mail: manager@cktworld.com
Scarica
PREC：Nessun articolo precedente
SUCC：Tipo con guida lineare con cilindro senza stelo con giunto meccanico serie MY2H/HT (1 asse)/Tipo con guida lineare (2 assi)
  • Diametro del cilindro (mm) 1.620 2.532 40 5.063
    Fluido utilizzato Aria
    Modalità operativa Doppio effetto
    Intervallo di pressione operativa 0,15~0,8MPa
    Pressione di prova della pressione 1,2MPa
    Temperatura ambiente e temperatura del fluido 5~60℃
    Bufferizzazione Ammortizzazione imbottita (MY3A)/Ammortizzazione ad aria (MY3B)
    Lubrificazione Non (non dare olio)
    Tolleranza sulla lunghezza della corsa Sotto 1000 mm 1,8, 1001 mm fino a 2,8
    Diametro connessione tubazione (Rc, NPT, G) M5×0,8 1/8 1/4 3/8

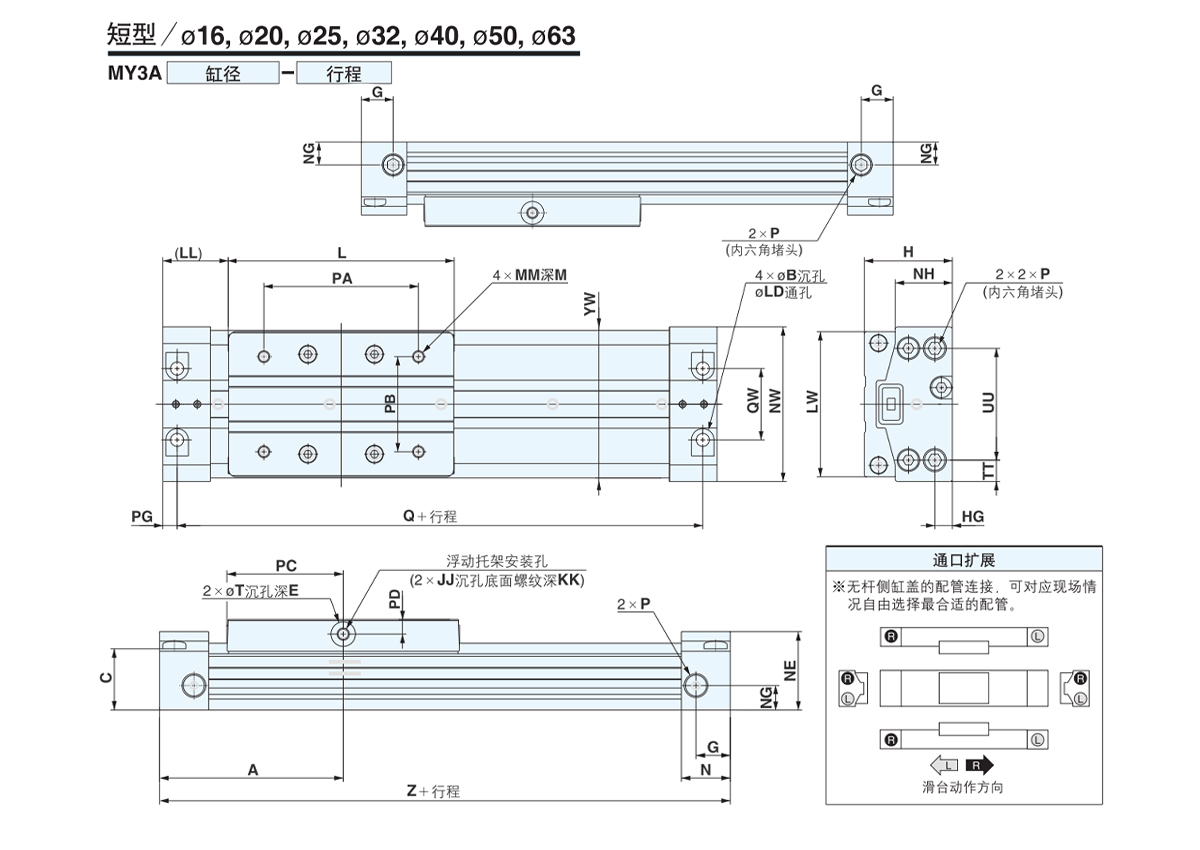

  • Modellololololo A B C E G H HG JJ KK L LD LL LW M MM N
    MY3A16 55 6 18 2 9.5 27 5 M4×0,7 5 65 3.5 22.5 41 6 M4×0,7 13.5
    MY3A20 64 7.5 22 2 9.5 32 6.5 M4×0,7 8.5 80 4.5 24 51 6 M4×0,7 15.5
    MY3A25 75 9.5 25 2 14 37 7.4 M5×0,8 7.5 95 5.5 27.5 61 8 M5×0,8 20
    MY3A32 96.5 11 32.5 2 14 45 9 M5×0,8 7.5 128 6.6 32.5 76 8 M5×0,8 22.5
    MY3A40 120 14 38 2 18 54 12 M6×1 12 160 8.6 40 90 12 M6×1 27
    MY3A50 137 14 49 3 16 67 14 M6×1 15.5 190 9 42 112 12 M6×1 27
    MY3A63 160 17 60 3 20.5 84 16.5 M8×1,25 22 220 11 50 134 16 M8×1,25 31
    Modellololololo NE NG NH NO P PA PB computer PD PAG Q QW T TT UU YW Z
    MY3A16 22.5 8 17.2 43 M5×0,8 44 26 32.5 4 4 102 19 7 6.5 30 42 110
    MY3A20 27.5 10 20.8 53 M5×0,8 54 30 40 5 4.5 119 23 8 9 35 52 128
    MY3A25 32 10 24 65 RC,NPT,G1/8 64 40 47.5 6 6 138 30 10 9 47 62 150
    MY3A32 39 14 31 79 RC,NPT,G1/8 92 44 64 6 7 179 33 10 13.5 52 77 193
    MY3A40 46 15 37 94 RC,NPT,G1/4 112 60 80 7.5 8.5 223 40 14 14 66 92 240
    MY3A50 58 25 47.5 116 RC,NPT,G3/8 142 66 95 8.5 8.5 257 44 15 21 74 114 274
    MY3A63 70 29 58 139 RC,NPT,G3/8 162 84 110 10 10 300 64 16 20 99 136 320

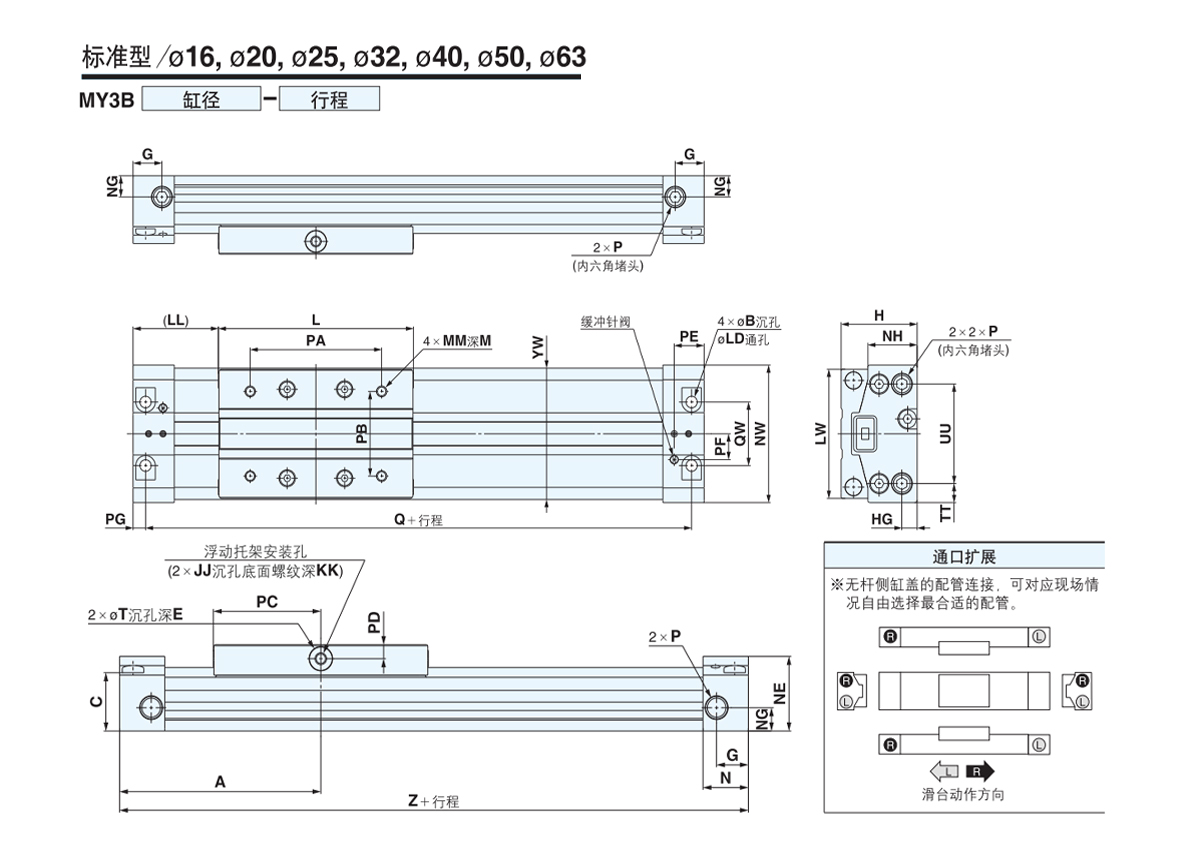

    Modellololololo A B C E G H HG JJ KK L LD LL LW M MM 1
    N
    MY3B16 61 6 18 2 9.5 27 5 M4×0,7 5 65 3.5 28.5 41 6 M4×0,7 13.5
    MY3B20 74 7.5 22 2 9.5 32 6.5 M4×0,7 8.5 80 4.5 34 51 6 M4×0,7 15.5
    MY3B25 89 9.5 25 2 14 37 7.4 M5×0,8 7.5 95 5.5 41.5 61 8 M5×0,8 20
    MY3B32 112.5 11 32.5 2 14 45 9 M5×0,8 7.5 128 6.6 48.5 76 8 M5×0,8 22.5
    MY3B40 138 14 38 2 18 54 12 M6×1 12 160 8.6 58 90 12 M6×1 27
    MY3B50 155 14 49 3 16 67 14 M6×1 15.5 190 9 60 112 12 M6×1 27
    MY3B63 178 17 60 3 20.5 84 16.5 M8×1,25 22 220 11 68 134 16 M8×1,25 31
    Modellololololo NE NG NH NO P PA PB computer PD PE PF PAG Q QW T TT UU YW Z
    MY3B16 22.5 8 17.2 43 M5×0,8 44 26 32.5 4 9.7 8.5 4 114 19 7 6.5 30 42 122
    MY3B20 27.5 10 20.8 53 M5×0,8 54 30 40 5 11.2 10 4.5 139 23 8 9 35 52 148
    MY3B25 32 10 24 65 RC,NPT,G1/8 64 40 47.5 6 14.5 12.2 6 166 30 10 9 47 62 178
    MY3B32 39 14 31 79 RC,NPT,G1/8 92 44 64 6 16 15 7 211 33 10 13.5 52 77 225
    MY3B40 46 15 37 94 RC,NPT,G1/4 112 60 80 7.5 19.5 16.5 8.5 259 40 14 14 66 92 276
    MY3B50 58 25 47.5 116 RC,NPT,G3/8 142 66 95 8.5 20.5 20 8.5 293 44 15 21 74 114 310
    MY3B63 70 29 58 139 RC,NPT,G3/8 162 84 110 10 23.5 27.5 10 336 64 16 20 99 136 356

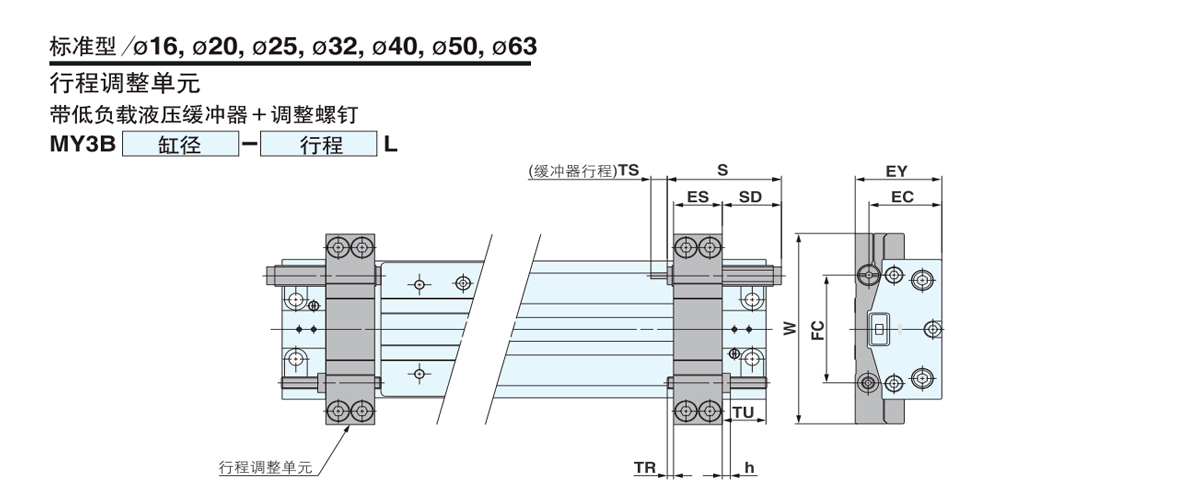

    Adatto per cilindri ES CE EY FC h S SD TS TR TU W Modello di buffer idraulico
    MY3B16 14.1 21.5 26.5 34.5 2.4 40.8 25.8 6 0.9 25 62 RB0806
    MY3B20 14.1 26.5 31.5 41 2.4 40.8 22.3 6 4.4 21.5 72 RB0806
    MY3B25 20.1 29.8 36.5 51.5 3.6 46.7 25.2 7 1.4 28.5 90 RB1007
    MY3B32 20.1 37.5 44.5 60 3.6 46.7 20.7 7 5.9 24 105 RB1007
    MY3B40 30.1 45 53.5 72.5 5 67.3 36.3 12 0.9 39 128 RB1412
    MY3B50 30.1 56.5 66.5 88 5 67.3 34.3 12 2.9 37 150 RB1412
    MY3B63 36.1 70.5 83.5 108 6 73.2 36.2 15 0.9 43 178 RB2015

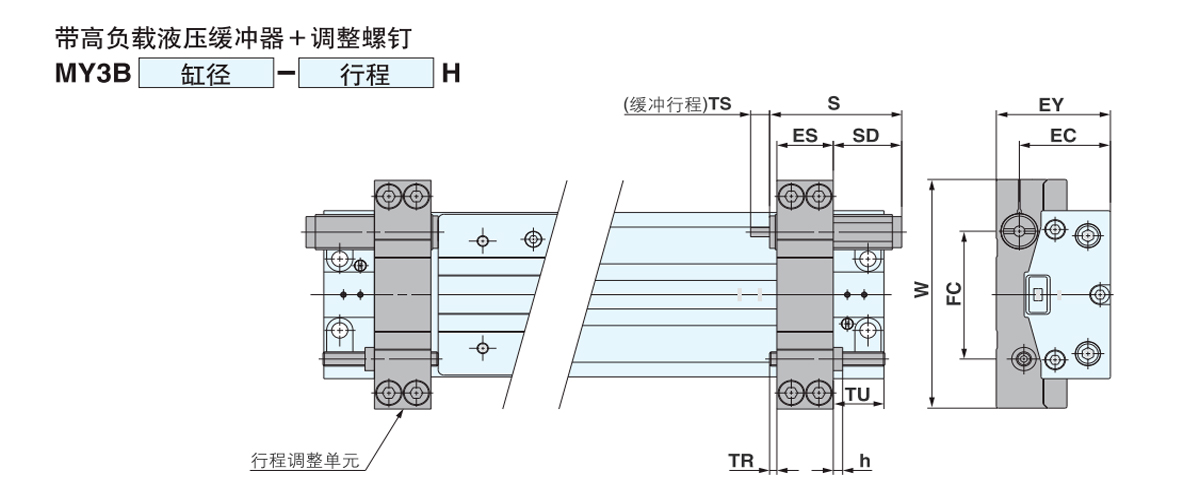

    Adatto per cilindri ES CE EY FC h S SD TS TR TU W Modello di buffer idraulico
    MY3B16 14.1 23 29.5 34.5 2.4 46.7 31.7 7 0.9 25 62 RB1007
    MY3B20 14.1 27.5 34 41 2.4 46.7 28.2 7 4.4 21.5 72 RB1007
    MY3B25 20.1 31.8 41 52.2 3.6 67.3 45.8 12 1.4 28.5 90 RB1412
    MY3B32 20.1 39.5 49 60.5 3.6 67.3 41.3 12 5.9 24 105 RB1412
    MY3B40 30.1 48 60.5 73.5 5 73.2 42.2 15 0.9 39 128 RB2015
    MY3B50 30.1 58.5 71 88.5 5 73.2 40.2 15 2.9 37 150 RB2015
    MY3B63 36.1 74.5 91 108 6 99 62 25 0.9 43 178 RB2725

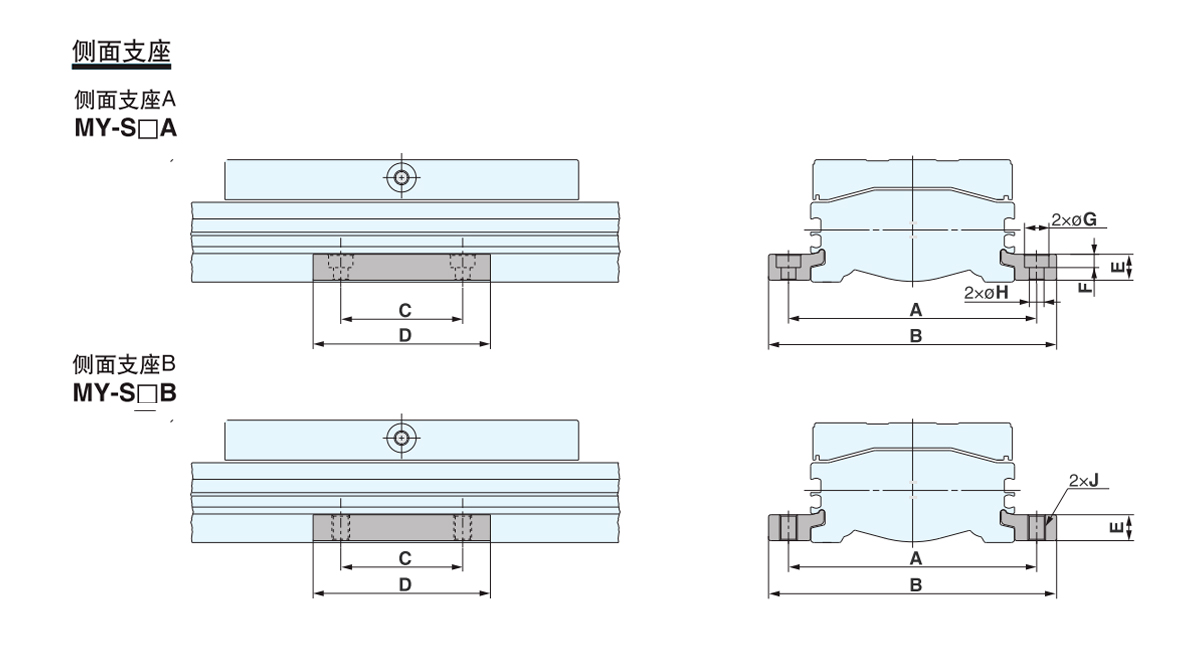

    Modellololololo Adatto per cilindri A B C D E F G H J
    MY-S16 MY3A16 ·MY3B16 53 63.6 15 26 4.9 3 6.5 3.4 M4×0,7
    MY-S20 MY3A20 ·MY3B20 65 77.6 25 38 6.4 4 8 4.5 M5×0,8
    MY-S25B MY3A25 ·MY3B25 77 91 35 50 8 5 9.5 5.5 M6×1
    MY-S32B MY3A32 ·MY3B32 97 115 45 64 11.7 6 11 6.6 M8×1,25
    MY3A40 ·MY3B40 112 130
    MY-S50B MY3A50 ·MY3B50 138 160 55 80 14.8 8.5 14 9 M10×1,5
    MY3A63 ·MY3B63 160 182
    Nota: i supporti laterali vengono spediti in coppia (sinistro e destro).
