Tipo con guida con cuscinetto scorrevole per cilindro senza stelo con giunto meccanico serie MY1M Fornitori

Casa / Prodotti / Cilindro dell'aria / Cilindro senza stelo / Tipo con guida con cuscinetto scorrevole per cilindro senza stelo con giunto meccanico serie MY1M

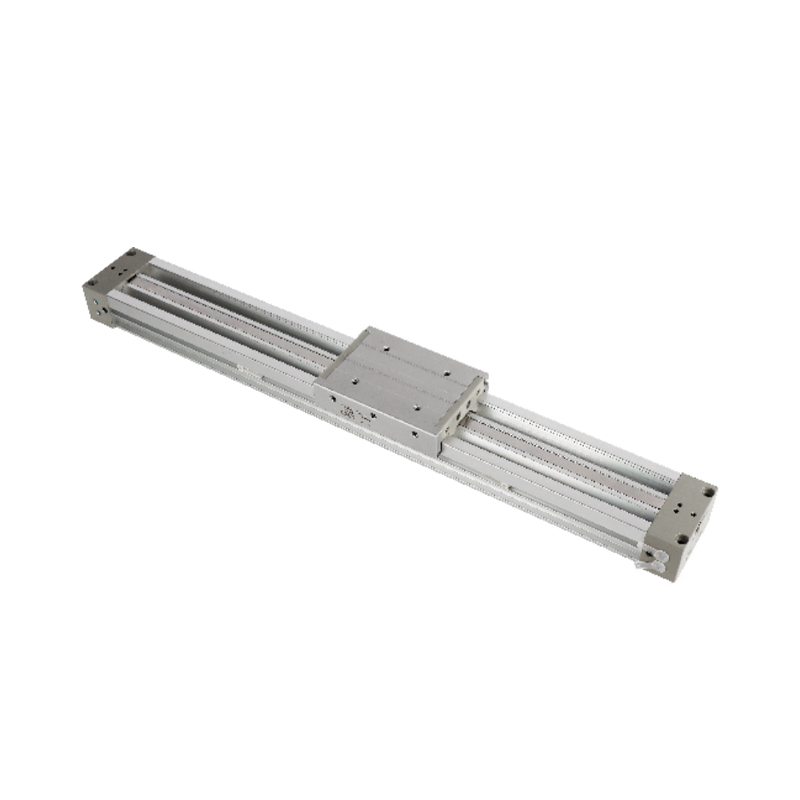

Tipo con guida con cuscinetto scorrevole per cilindro senza stelo con giunto meccanico serie MY1M
  • Tipo con guida con cuscinetto scorrevole per cilindro senza stelo con giunto meccanico serie MY1M
Cilindro senza stelo

Tipo con guida con cuscinetto scorrevole per cilindro senza stelo con giunto meccanico serie MY1M

Il tipo con guida con cuscinetto scorrevole con cilindro senza stelo con giunzione meccanica della serie MY1M adotta una struttura integrata di cilindro senza stelo con giunzione meccanica e binario di guida con cuscinetto scorrevole, che semplifica la configurazione meccanica del sistema di movimento lineare integrando direttamente il percorso di trasmissione del carico e il meccanismo di guida. Il suo design compatto è particolarmente adatto per scenari di azionamento lineare semplice in cui i pezzi devono essere montati direttamente sul dispositivo di movimentazione, e ha anche adattabilità strutturale per far fronte a un'ampia gamma di attività di movimentazione.

Panoramica delle funzionalità principali
■ Design della guida laterale integrata
Il corpo del cilindro e la guida con cuscinetto scorrevole formano un'unità fisica di fusione, eliminando il collegamento di assemblaggio del cilindro tradizionale e della guida indipendente. Questa fusione strutturale riduce significativamente la complessità del sistema e rende il layout dell'apparecchiatura più compatto, particolarmente adatto per unità di automazione con vincoli di spazio.

■ Caratteristiche della guida a basso attrito
La guida con cuscinetto scorrevole fornisce una guida lineare stabile a bassa resistenza, bilanciando la capacità di carico e la scorrevolezza grazie al design ottimizzato della coppia di attrito. Questa forma di guida può sopprimere efficacemente la deriva delle vibrazioni in condizioni di lavoro normali e garantire la coerenza geometrica della traiettoria di movimento del carico.

■ Possibilità di montaggio diretto del pezzo
La tavola mobile è appositamente rinforzata per consentire agli utenti di fissare direttamente pezzi o attrezzature di piccole e medie dimensioni. Ciò elimina i componenti transitori come le piastre di montaggio secondarie, accorcia la catena di trasmissione della forza e migliora la rigidità del sistema e la velocità di risposta del posizionamento.

■ Adattabilità alla corsa ampia
La trasmissione accoppiata meccanicamente supera i limiti fisici dello stelo del pistone e ha la capacità di espandersi fino a raggiungere una corsa lineare più lunga mantenendo le dimensioni del corpo del cilindro. Le caratteristiche strutturali del supporto completo della guida garantiscono la stabilità del movimento del carico all'interno di un intervallo di corsa più ampio.

■ Gestione dell'ottimizzazione degli scenari
L'elevata rigidità e l'adattabilità al carico apportate dal binario di guida integrato lo rendono eccezionale in scenari di movimentazione continua come il trasferimento di materiali e di componenti. Il sistema può essere configurato per funzionare in orizzontale o in verticale per soddisfare le esigenze di trasferimento di materiale tra stazioni e moduli.

E-mail: manager@cktworld.com
Scarica
PREC：Tipo con guida lineare con cilindro senza stelo con giunto meccanico serie MY2H/HT (1 asse)/Tipo con guida lineare (2 assi)
SUCC：Cilindro senza stelo con giunto meccanico serie MY1H (tipo con guida lineare)
  • Specifiche
    Diametro del cilindro (mm) 16 20 25 32 40 50 63
    Fluido utilizzato Aria
    Modalità operativa Doppio effetto
    Intervallo di pressione operativa 0,2~0,8 MPa 0,15~0,8MPa
    Pressione di prova della pressione 1,2MPa
    Temperatura ambiente e temperatura del fluido 5~60℃
    Bufferizzazione Aria cushioning
    Lubrificazione Niente olio
    Tolleranza sulla lunghezza della corsa Inferiore a 1000 1,8,1001~3000 2,8 Inferiore a 2700 1,8, 2701-5000 2,8
    Diametro del tubo Aperture frontali e laterali M5×0,8 1/8 14 3/8
    Apertura inferiore Ø4 Ø6 08 010

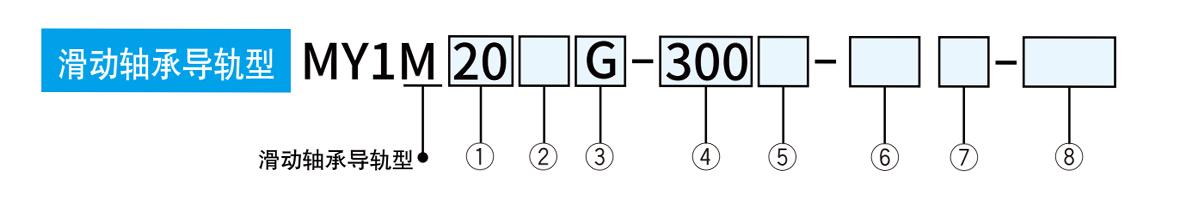

  • ① Diametro del cilindro ② Tipi di filettature a foro passante ③Configurazione delle tubazioni ④ Corsa del cilindro (mm)
    16 16mm Marco Tipi Diametro del cilindro Non contrassegnato Tipo standard Diametro del cilindro Itinerario standard* Viaggio lungo Corsa massima (mm)
    20 20 mm Non contrassegnato Filetto M 016、020 G Tipo di tubazione centralizzata
    25 25 mm RC 025、032、040、050、063 16 100、200、300、400、500、600、700、800、900、1000、1200、1400、1600、1800、2000
    ※Può essere prodotto con incrementi di 1 mm.     		Corsa standard superiore
    Corsa da 2001 a 3000 mm (incrementi di 1 mm)     		3000
    32 32 mm TN TNP
    40 40 mm
    50 50 mm TF G 20、25、32
    40、50、63     		Corsa standard superiore
    Corsa da 2.001 a 5.000 mm (incrementi di 1 mm)     		5000
    63 63 mm Esempio di configurazione
    *Le corse lunghe possono essere configurate allo stesso modo delle corse standard. MY1M20-3000L-M9BW
    *Si tenga presente, tuttavia, che la capacità di ammortizzazione pneumatica è ridotta per corse pari o inferiori a 49 mm e che non è possibile installare più interruttori magnetici.

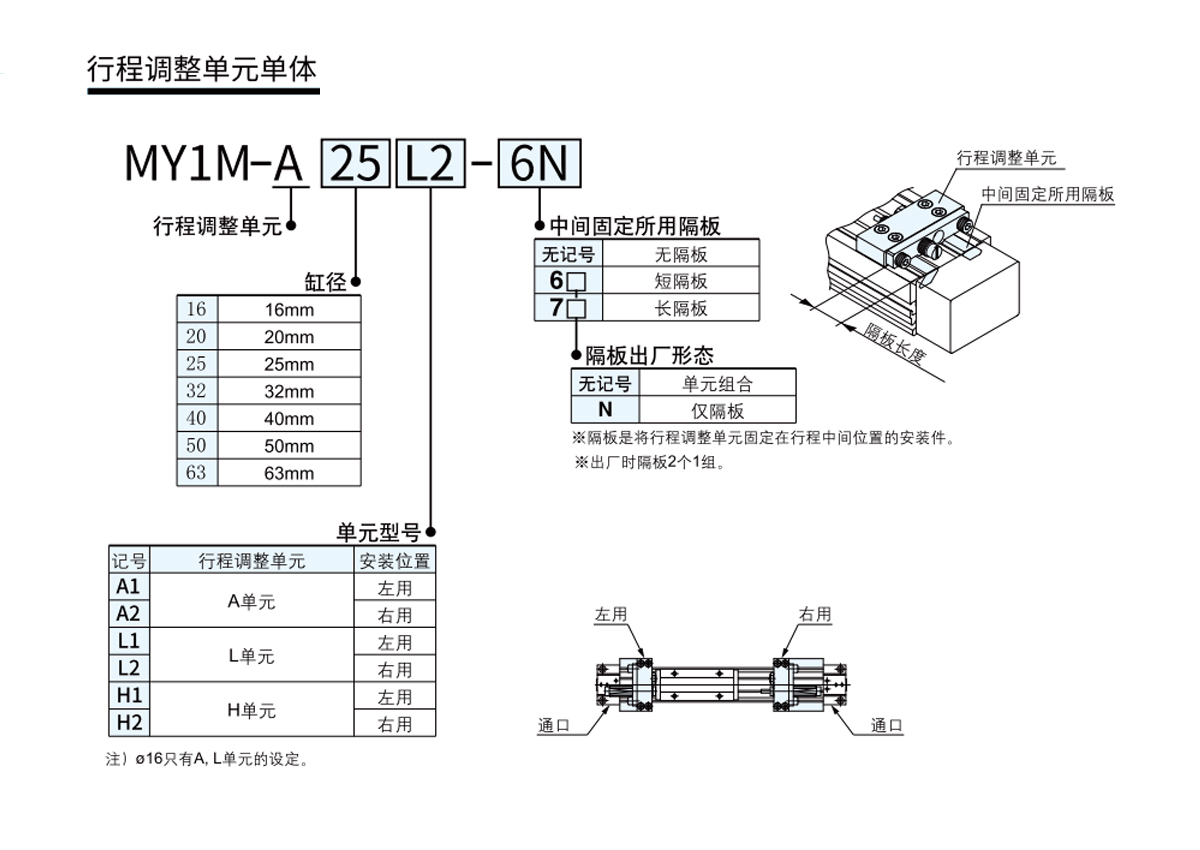

    ⑤ Simbolo dell'unità di regolazione della corsa ⑥Modello di interruttore magnetico ⑦ Numero di interruttori magnetici ⑧Prodotti personalizzati con specifiche comuni
    Non contrassegnato Interruttore non magnetico (anello magnetico incorporato) Non contrassegnato 2 Indicatore Specifiche, contenuti
    S 1 -XB10 Corsa media (utilizzo del corpo cilindro speciale)
    Diversi diametri di cilindro sono adatti a diversi interruttori magnetici.
    Si prega di confermare dalla tabella sottostante prima di selezionare.     		-XB11 Tipo a corsa lunga
    n n -XB20 Unità di regolazione della corsa con vite di regolazione
    -XB22 Dotato di ammortizzatori idraulici RJ di tipo morbido

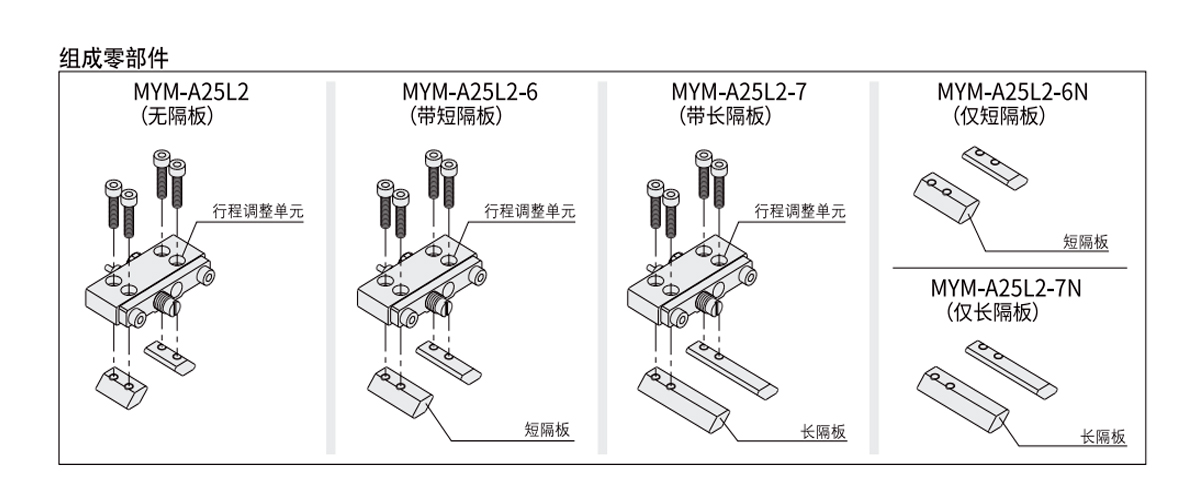

    Ambito delle modifiche all'itinerario
    Diametro del cilindro 16 20 25 32 40 50 63
    Simbolo dell'unità A L A    L H A    L H A    L   H A    L   H A    L   H A L H
    Nessuna partizione 0~-5.6 0~-6 0~-11.5 0~-12 0~-16 0~-20 0~-25
    Con partizione breve -5.6~-11.2 -6~-12 -11.5~-23 -12~-24 -16~-32 -20~-40 -25~-50
    Con lunga partizione -11.2~-16.8 -12~-18 -23~-34,5 -24~-36 -32~-48 -40~-60 -50~-75

    Lunghezza della partizione
    Diametro del cilindro 16 20 25 32 40 50 63
    Breve partizione 5.6 6 11.5 12 16 20 25
    Partizione lunga 11.2 12 23 24 32 40 50

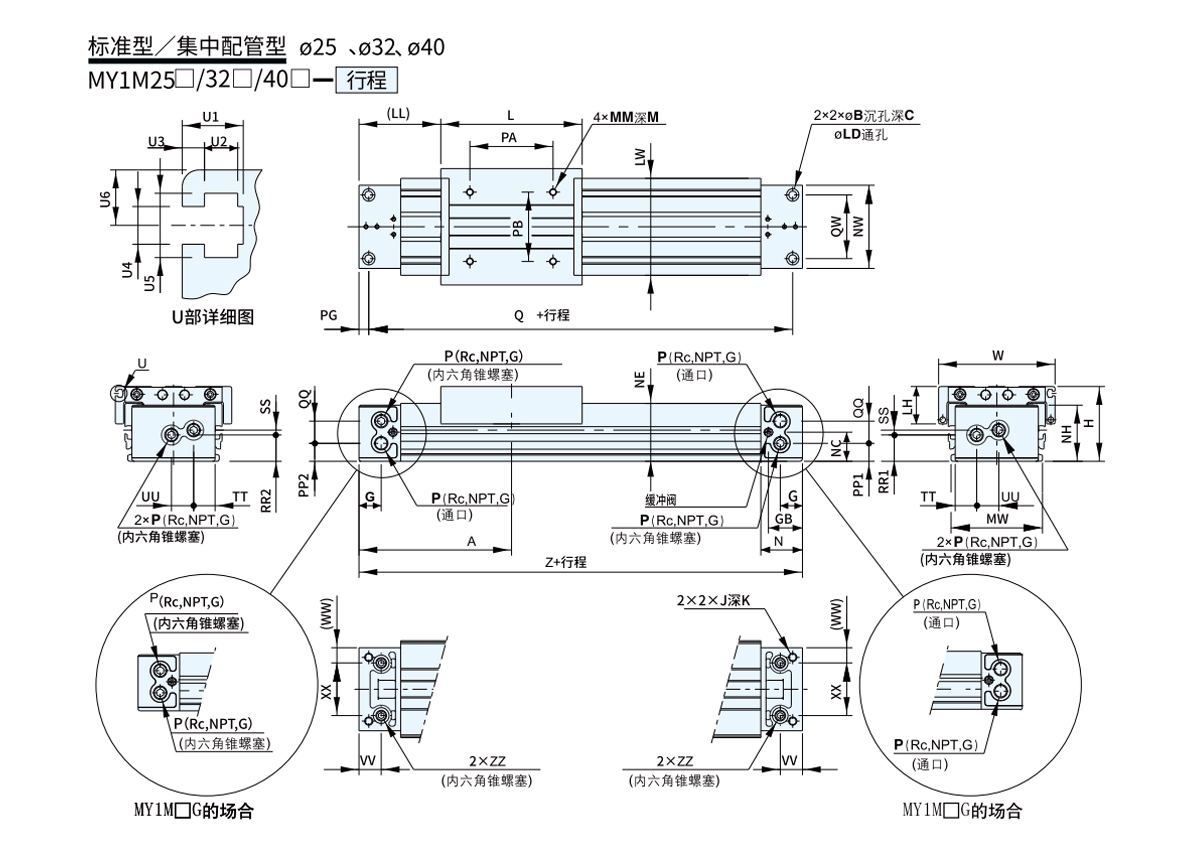

  • Modellololololololololo A B C G GB H J K L LD LH LL LW M MM MW N NC NE NH NO P PA
    MY1M25 110 9 5.5 17 24.5 54 M6×1 9.5 102 5.6 27 59 70 10 M5×0,8 66 30 21 41.8 40.5 60 1/8 60
    MY1M32 140 11 6.5 19 30 68 M8×1,25 16 132 6.8 35 74 88 13 M6×1 80 37 26 52.3 50 74 1/8 80
    MY1M40 170 14 8.5 23 36.5 84 M10×1,5 15 162 8.6 38 89 104 13 M6×1 96 45 32 65.3 63.5 94 1/4 100

    Modellololololololololo PB PAG PP1 PP2 Q QQ QW RR1 RR2 SS TT UU VV W ww XX Z Z.Z
    MY1M25 50 7 12.7 12.7 206 5.5 46 18.9 17.9 4.1 15.5 16 16 84 11 38 220 RC1/16
    MY1M32 60 8 15.5 18.5 264 16 60 22 24 4 21 16 19 102 13 48 280 RC1/16
    MY¹M40 80 9 17.5 20 322 26 72 25.5 29 9 26 21 23 118 20 54 340 Tc1/8

    Disegno dettagliato della parte a forma di U Tabella delle dimensioni       *P è l'attacco di alimentazione dell'aria del cilindro
    Modellololololololololo U1 U2 U3 U4 U5 U6
    MY1M25□ 5.5 3 2 3.4 5.8 5
    MY1M32□ 5.5 3 2 3.4 5.8 7
    MY1M40□ 6.5 3.8 2 4.5 7.3 8

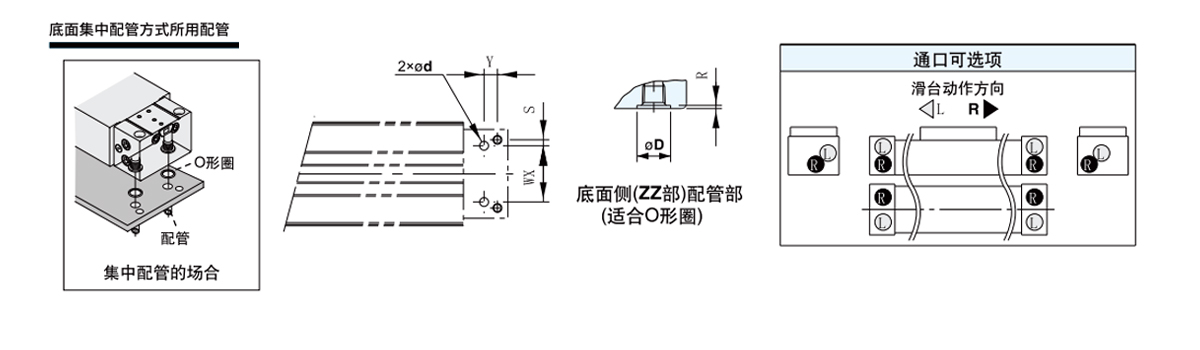

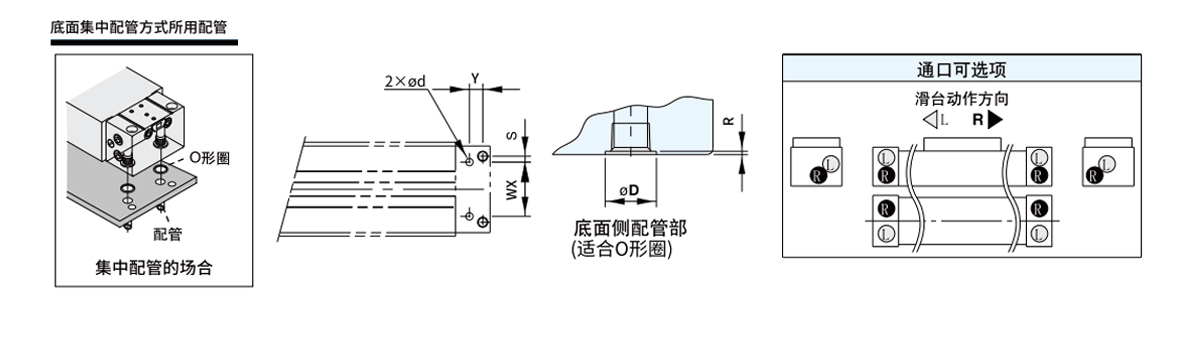

    Modellololololololololo WX Y d D R O-ring applicabile
    MY1M25□ 38 9 4 11.4 1.1 C9
    MY1M32□ 48 11 6 11.4 1.1
    MY1M40□ 54 14 9 13.4 1.1 C11.2

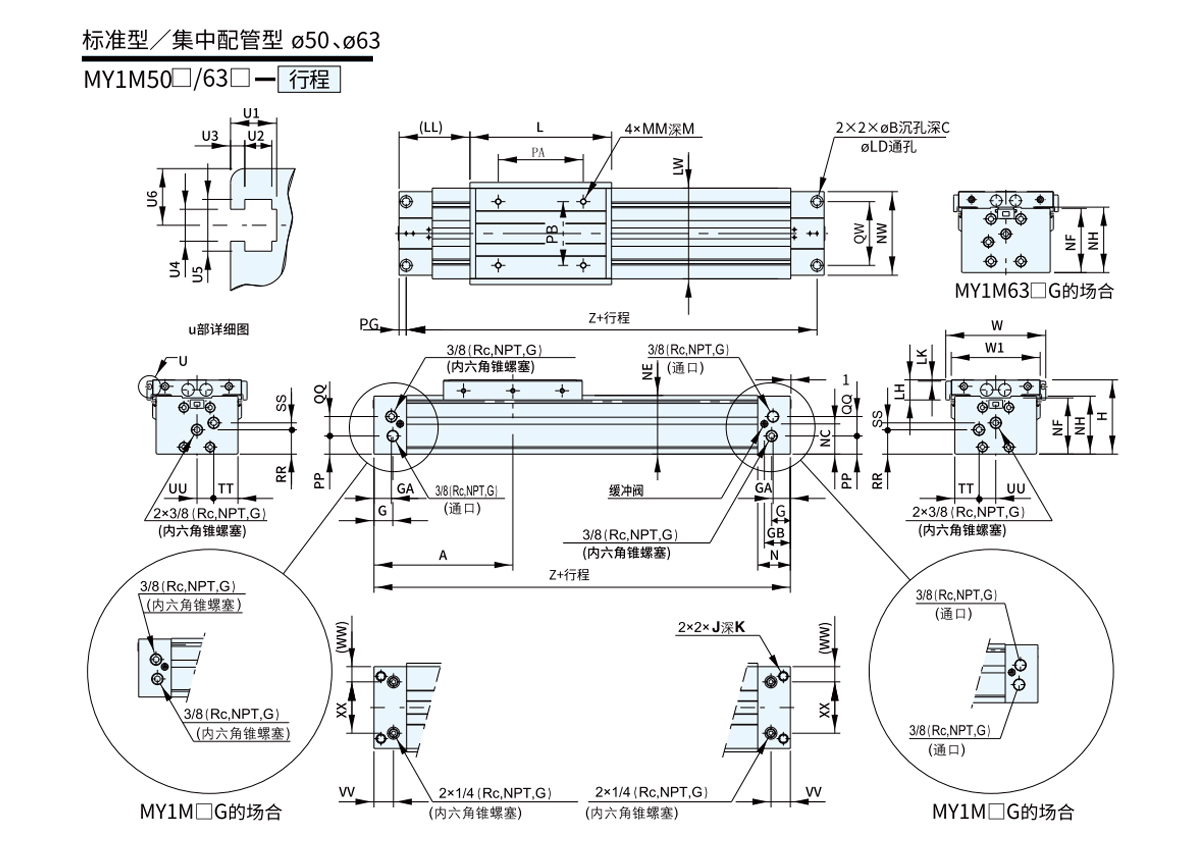

    Modellololololololololo A B C G GA GB H J K L LD Lh LK LL LW M MM N NC NE NF NH NO PA
    MY1M50 200 17 10.5 27 25 37.5 107 M14×2 28 200 11 29 2 100 128 15 M8×1,25 47 43.5 84.5 81 83.5 118 120
    MY1M63 230 19 12.5 29.5 27.5 39.5 130 M16×2 32 230 13.5 32.5 5.5 115 152 16 M10×1,5 50 56 104 103 105 142 140

    Modellololololololololo PB PAG PP Q QQ QW RR SS TT UU VV W W1 WW XX Z
    MY1M50 90 10 26 380 28 90 35 10 35 24 28 144 128 22 74 400
    MY1M63 110 12 42 436 30 110 49 13 43 28 30 168 152 25 92 460

    Tabella delle dimensioni dettagliate per le parti a forma di U
    Modellololololololololo U1 U2 U3 U4 U5 U6
    MY1M50L 6.5 3.8 2 4.5 7.3 8
    MY1M63 8.5 5 2.5 5.5 8.4 8

    Modellololololololololo WX Y S d D R O-ring applicabile
    MY1M50 74 18 8 10 17.5 1.1 C15
    MY1M63 92 18 9 10 17.5 1.1

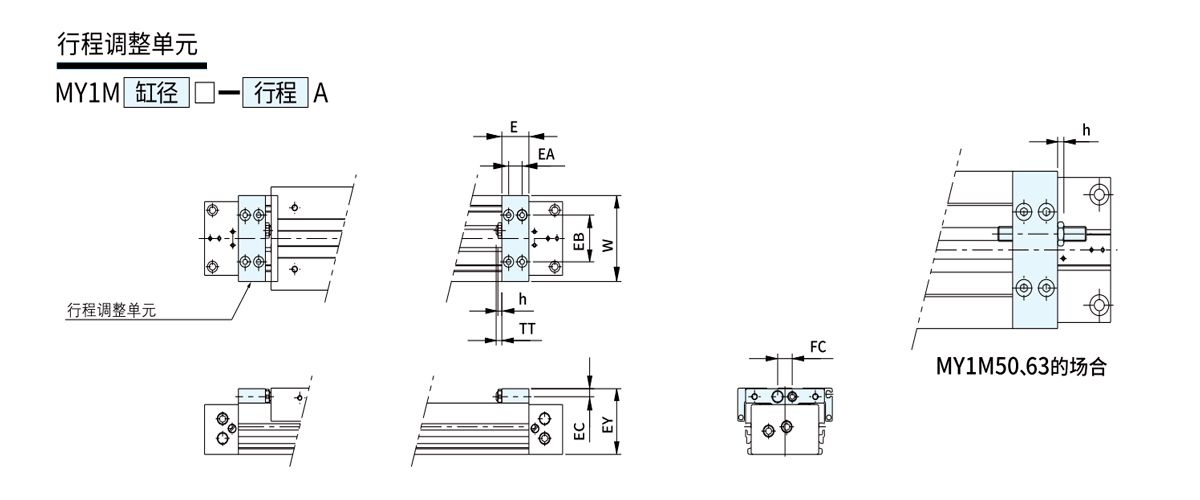

    Adatto per cilindri E EA EB CE EY FC h TT W
    MY1M16 14.6 7 30 5.8 39.5 14 3.6 5.4(MAX11) 58
    MY1M20 20 10 32 5.8 45.5 14 3.6 5(MAX11) 58
    MY1M25 24 12 38 6.5 53.5 13 3.5 5(MAX16,5) 70
    MY1M32 29 14 50 8.5 67 17 4.5 8(MAX20) 88
    MY1M40 35 17 57 10 83 17 4.5 9(MAX25) 104
    MY1M50 40 20 66 14 106 26 5.5 13(MAX33) 128
    MY1M63 52 26 77 14 129 31 5.5 13(MAX38) 152

    Adatto per cilindri E EA EB CE EY F FB FC FH FW h S T TT W Modello di buffer idraulico
    MY1M16 14.6 7 30 5.8 39.5 4 —— 14 —— —— 3.6 40.8 6 5.4(MAX11) 58 RB0806
    MY1M20 20 10 32 5.8 45.5 4 —— 14 —— —— 3.6 40.8 6 5(MAX11) 58 RB0806
    MY1M25 24 12 38 6.5 53.5 6 54 13 13 66 3.5 46.7 7 5(MAX16,5) 70 RB1007
    MY1M32 29 14 50 8.5 67 6 67 17 16 80 4.5 67.3 12 8(MAX20) 88 RB1412
    MY1M40 35 17 57 10 83 6 78 17 17.5 91 4.5 67.3 12 9(MAX25) 104 RB1412
    MY1M50 40 20 66 14 106 6 —— 26 —— —— 5.5 73.2 15 13(MAX33) 128 RB2015
    MY1M63 52 26 77 14 129 6 31 —— 5.5 73.2 15 13(MAX38) 152 RB2015

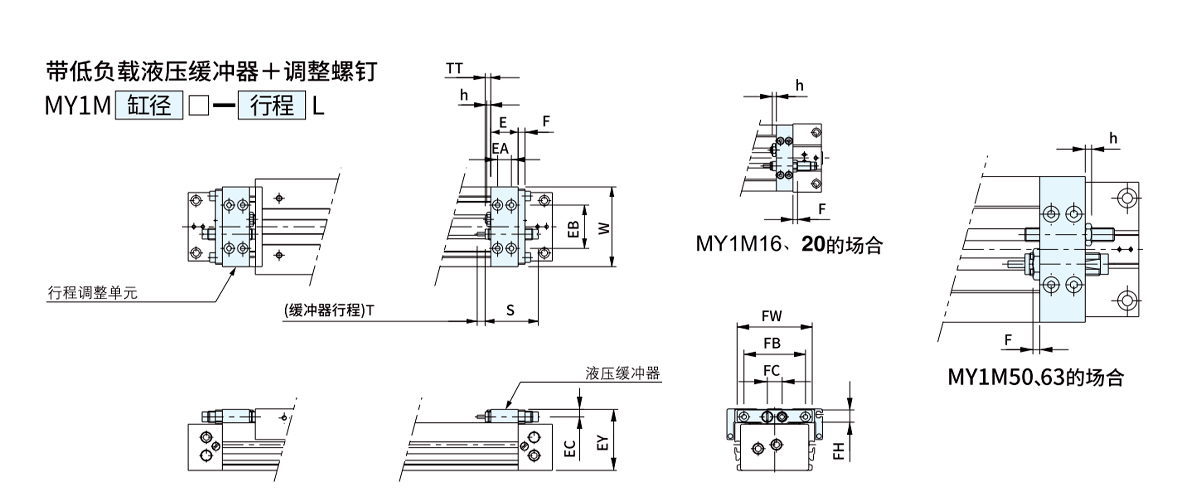

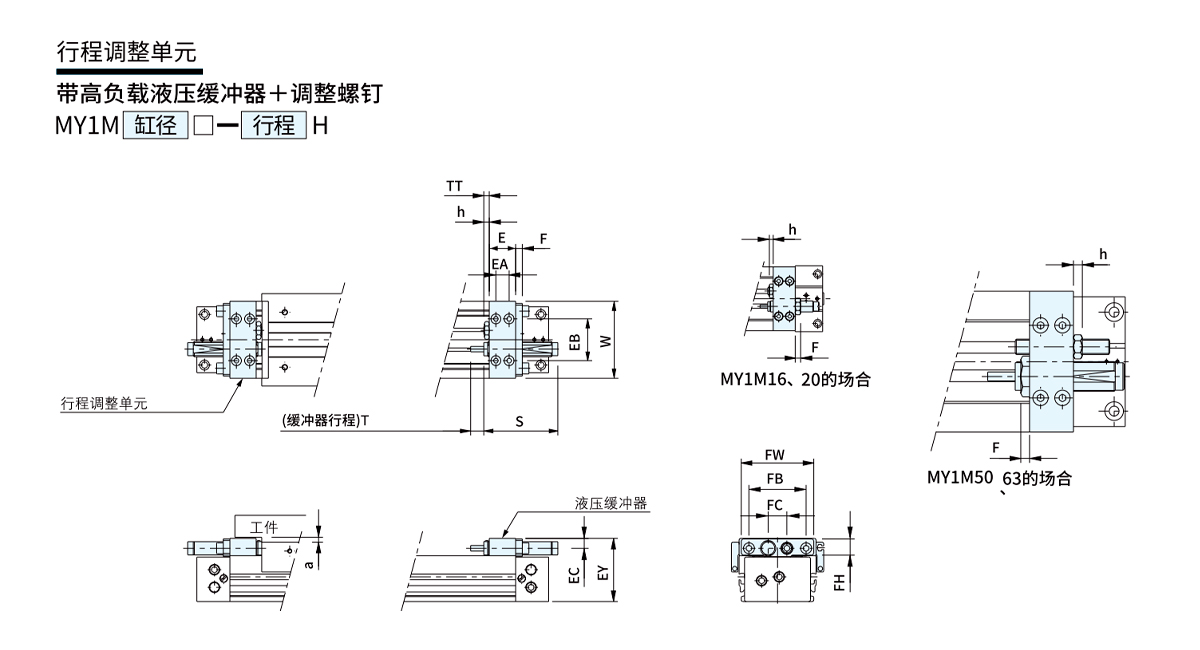

    Adatto per cilindri E EA EB CE EY F FB FC FH FW h S T TT W Modello di buffer idraulico a
    MY1M20 20 10 32 7.7 50 5 14 3.5 46.7 7 5(MAX11) 58 RB1007 5
    MY1M25 24 12 38 9 57.5 6 52 17 16 66 4.5 67.3 12 5(MAX16,5) 70 RB1412 4.5
    MY1M32 29 14 50 11.5 73 8 67 22 22 82 5.5 73.2 15 8(MAX20) 88 RB2015 6
    MY1M40 35 17 57 12 87 8 78 22 22 95 5.5 73.2 15 9(MAX25) 104 RB2015 4
    MY1M50 40 20 66 18.5 115 8 30 11 99 25 13(MAX33) 128 RB2725 9
    MY1M63 52 26 77 19 138.5 35 11 99 25 13(MAX38) 152 RB2725 9.5
    ※Quando la dimensione EY dell'unità H è superiore all'altezza della tavola scorrevole (dimensione H) e la lunghezza del pezzo da installare supera la lunghezza totale della tavola scorrevole (dimensione L), assicurarsi che il pezzo sia posizionato sopra la dimensione a.

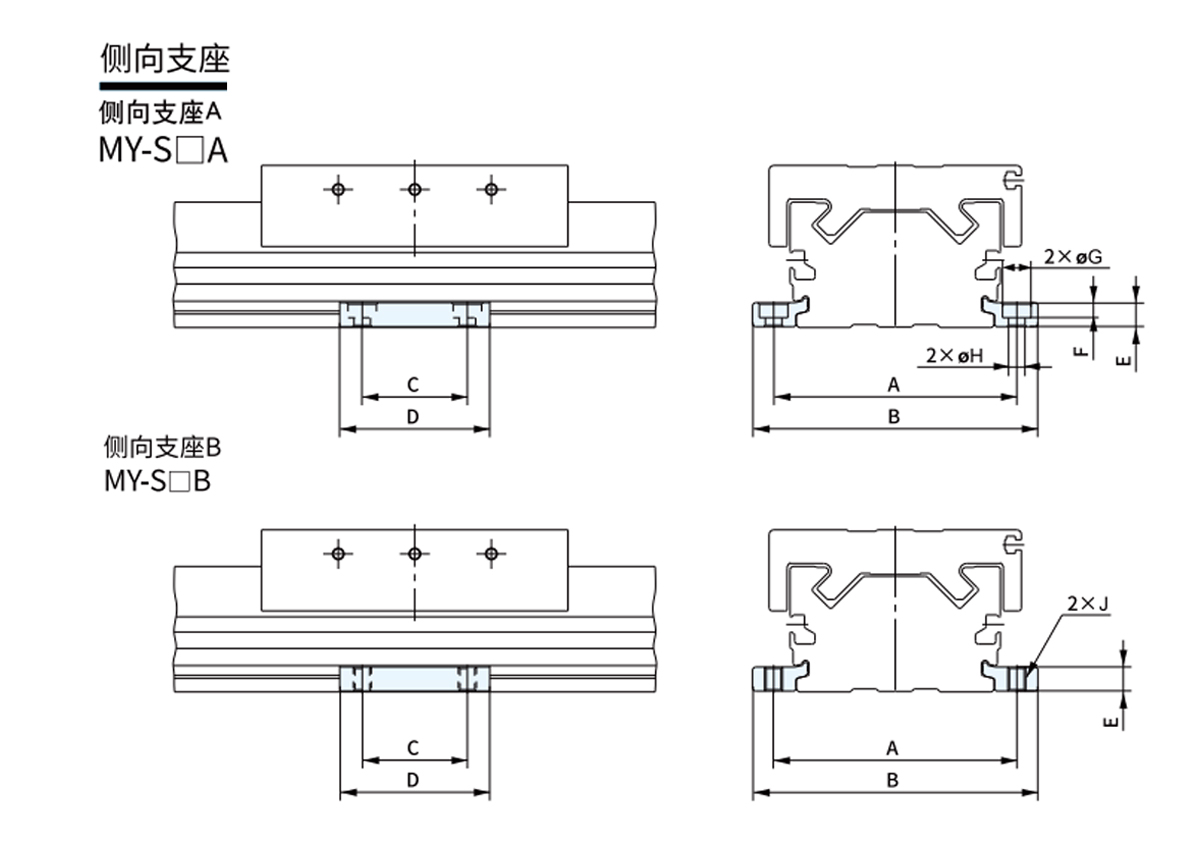

    Modellololololololololo Adatto per cilindri A B C D E F G H J
    MY-S16B MY1M16 61 71.6 15 26 4.9 3 6.5 3.4 M4×0,7
    MY-S20 MY1M20 67 79.6 25 38 6.4 4 8 4.5 M5×0,8
    MY-S25 MY1M25 81 95 35 50 8 5 9.5 5.5 M6×1
    MY-S32β MY1M32 100 118 45 64 11.7 6 11 6.6 M8×1,25
    MY-S40β MY1M40 120 142 55 80 14.8 8.5 14 9 M10×1,5
    MY1M50 142 164
    MY-S63 B MY1M63 172 202 70 100 18.3 10.5 17.5 11.5 M12×1,75
    ※Con ogni unità viene fornito un set di cuscinetti laterali.
