Cilindro senza stelo con accoppiamento magnetico serie CY3B/CY3R tipo base/tipo a montaggio diretto Fornitori

Casa / Prodotti / Cilindro dell'aria / Cilindro senza stelo / Cilindro senza stelo con accoppiamento magnetico serie CY3B/CY3R tipo base/tipo a montaggio diretto

Cilindro senza stelo con accoppiamento magnetico serie CY3B/CY3R tipo base/tipo a montaggio diretto Cilindro senza stelo con accoppiamento magnetico serie CY3B/CY3R tipo base/tipo a montaggio diretto Cilindro senza stelo con accoppiamento magnetico serie CY3B/CY3R tipo base/tipo a montaggio diretto
  • Cilindro senza stelo con accoppiamento magnetico serie CY3B/CY3R tipo base/tipo a montaggio diretto
  • Cilindro senza stelo con accoppiamento magnetico serie CY3B/CY3R tipo base/tipo a montaggio diretto
  • Cilindro senza stelo con accoppiamento magnetico serie CY3B/CY3R tipo base/tipo a montaggio diretto
Cilindro senza stelo

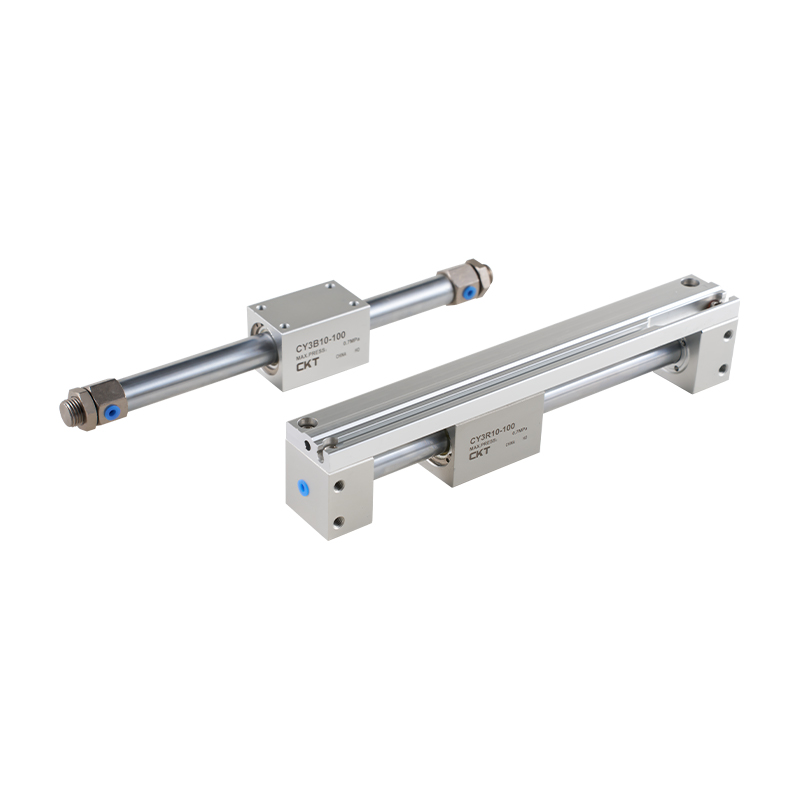

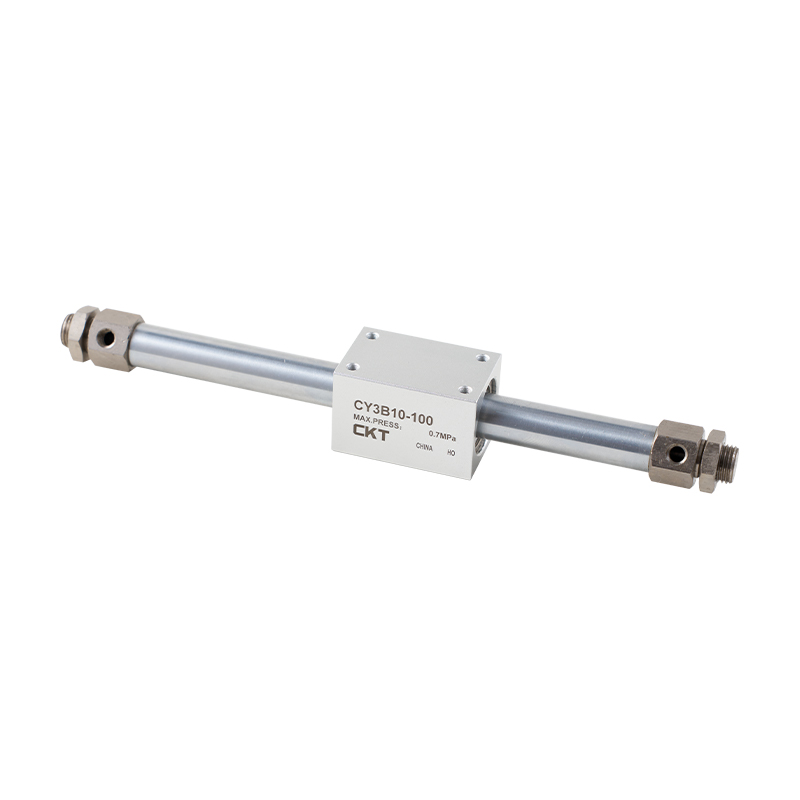

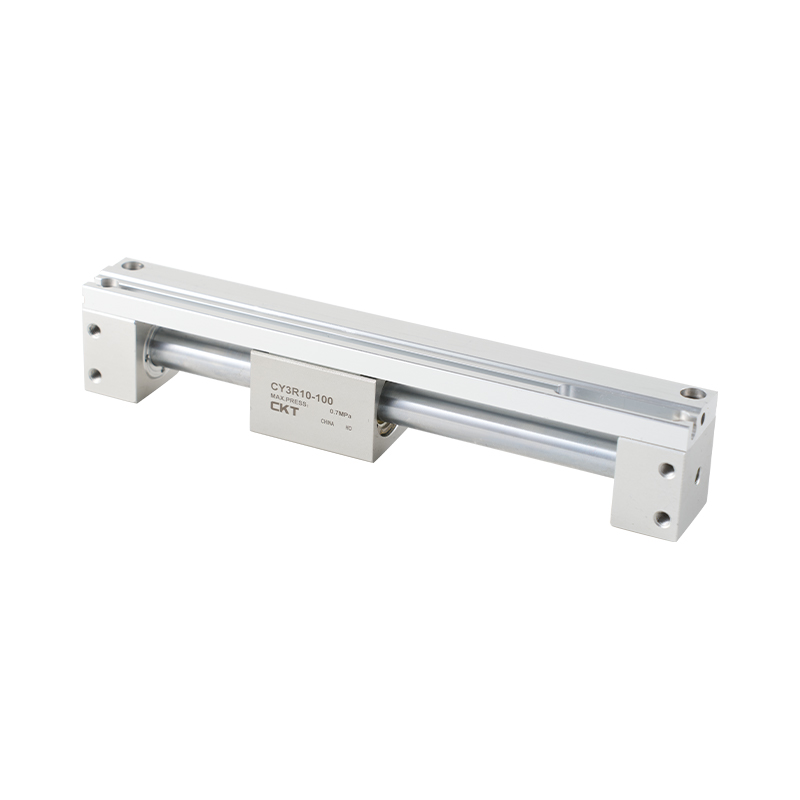

Cilindro senza stelo con accoppiamento magnetico serie CY3B/CY3R tipo base/tipo a montaggio diretto

La forma del corpo principale e del coperchio della testa è stata modificata ed è stata adottata la connessione magnetica per ridurre la massa. L'anello di ritenzione della lubrificazione sul pistone può formare continuamente un film lubrificante e migliorare la lubrificazione.

E-mail: manager@cktworld.com
Scarica
PREC：Cilindro senza stelo con giunto meccanico serie MY1B (tipo base)
SUCC：Cilindro senza stelo con accoppiamento magnetico serie CY1L (tipo con cuscinetto a sfere)
  • Specifiche standard
    Diametro del cilindro (mm) 15 20 25 32 40
    Fluido utilizzato Aria (senza olio)
    Pressione massima di esercizio MPa 0.7
    Pressione operativa minima MPa 0.16 0.15 0.14 0.12
    Temperatura ambiente e del fluido Da -10 a 60°C (ma non congelato)
    Velocità pistone mm/s CY3B:50~400;CY3R:50~500
    Bufferizzazione Cuscinetti ammortizzanti su entrambe le estremità
    Tolleranza sulla lunghezza corsa mm 0~250 1°,251~1000 14,1001~ 1,8
    Forza di tenuta magnetica   N 137 231 363 588 922
    Collegamento tubazioni M5×0,8 Rc/8 ·NPT18 ·Sol/₈

  • Numero di parte Adatto per diametro cilindro (mm) d H B C
    SNJ-016B 15 M10×1.0 4 14 16.2
    SN-020B 20 M20×1,5 8 26 30
    SN-032B 2532 M26×1,5 8 32 37
    SN-040B 40 M32×2.0 10 41 47.3

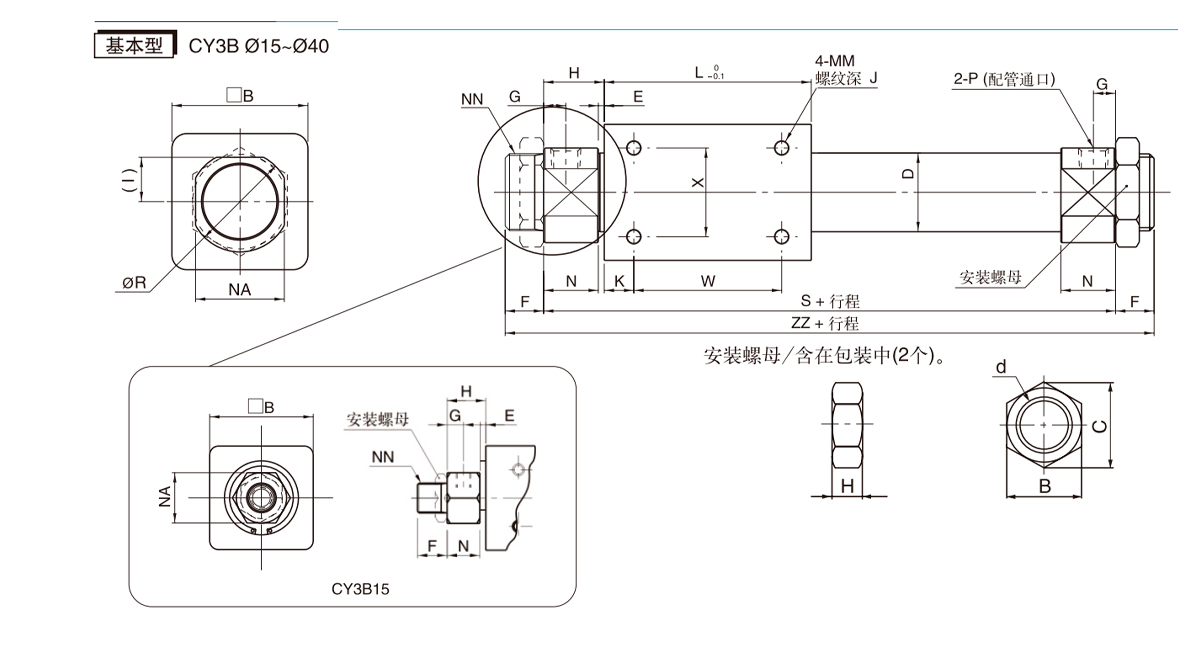

    Modellolololo B D E F G H I J K L MM N NA NN R S W X Z.Z
    CY3B15 35 16.6 3 10 5.5 13 - 6 11 57 M4×0,7 11 17 M10×1 - 83 35 19 103
    CY3B20 36 21.6 2 13 7.5 20 12 6 8 66 M4×0,7 18 24 M20×1,5 28 106 50 25 132
    CY3B25 46 26.4 2 13 7.5 20.5 15 8 10 70 M5×0,8 18.5 30 M26×1,5 34 111 50 30 137
    CY3B32 60 33.6 2 16 8 22 18 8 15 80 M6×1 20 36 M26×1,5 40 124 50 40 156
    CY3B40 70 41.6 3 16 11 29 23 10 16 92 M6×1 26 46 M32×2 50 150 60 40 182

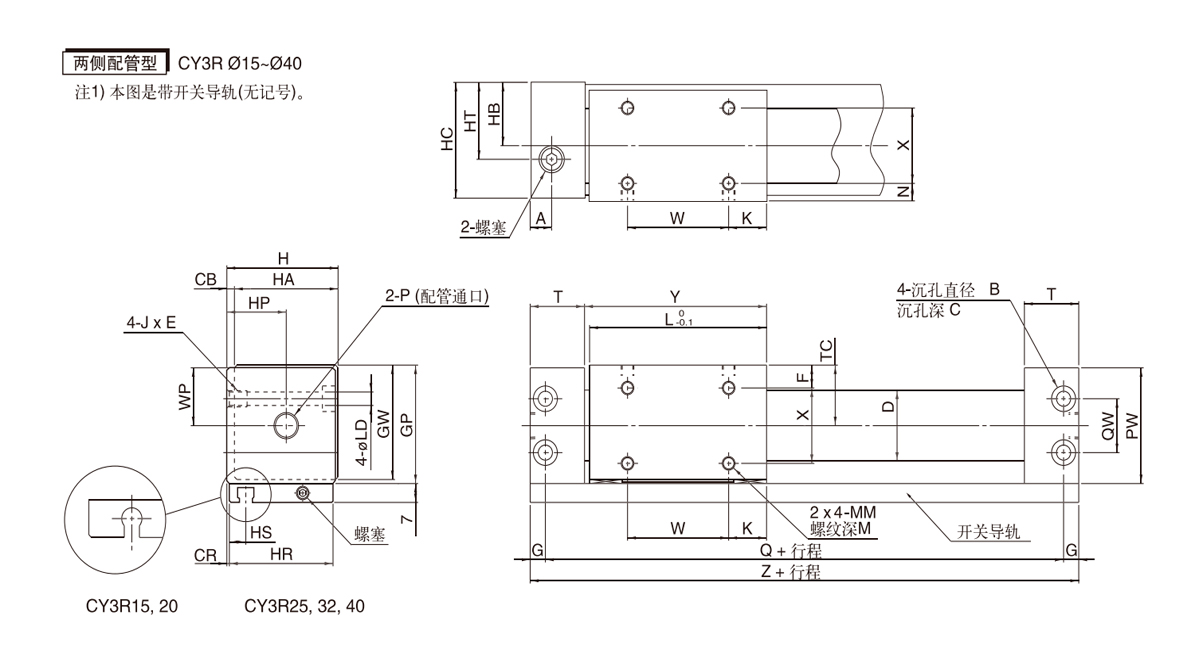

    Modellolololo A B C CB CR D F G GP GW H HA HB HC HP risorse umane SA HT JxE K
    CY3R15 10.5 8 4.2 2 0.5 16.6 8 5 33 31.5 32 30 17 31 17 30 8.5 17 M5×0,8x7 14
    CY3R20 9 9.5 5.2 3 1 21.6 9 6 39 37.5 39 36 21 38 24 36 7.5 24 M6×1x8 11
    CY3R25 8.5 9.5 5.2 3 1 26.4 8.5 6 44 42.5 44 41 23.5 43 23.5 41 6.5 23.5 M6×1x8 15
    CY3R32 10.5 11 6.5 3 1.5 33.6 10.5 7 55 53.5 55 52 29 54 29 51 7 29 M8×1,25×10 13
    CY3R40 10 11 6.5 5 2 41.6 13 7 65 63.5 67 62 36 66 36 62 8 36 M8×1,25×10 15

    Modellolololo L LD M MM N PW Q QW T TC W WP X Y Z
    CY3R15 53 4.3 5 M4×0,7 6 32 84 18 19 17 25 16 18 54.5 94
    CY3R20 62 5.6 5 M4×0,7 7 38 95 17 20.5 20 40 19 22 64 107
    CY3R25 70 5.6 6 M5×0,8 6.5 43 105 20 21.5 22.5 40 21.5 28 72 117
    CY3R32 76 7 7 M6×1 8.5 54 116 26 24 28 50 27 35 79 130
    CY3R40 90 7 8 M6×1 11 64 134 34 26 33 60 32 40 93 148

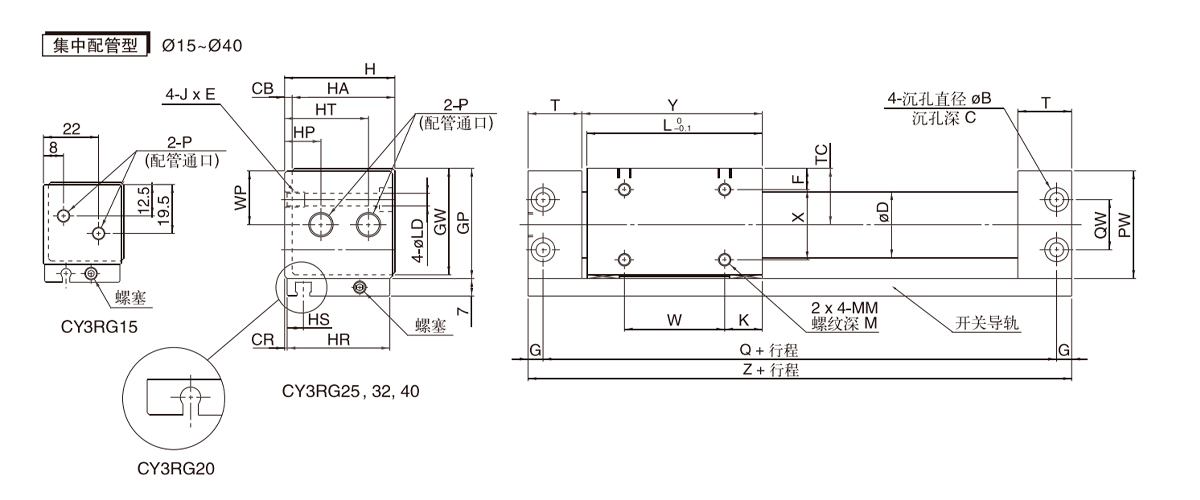

    Modellolololo HP HT
    CY3RG15 - -
    CY3RG20 11 28
    CY3RG25 14.5 33.5
    CY3RG32 20 41
    CY3RG40 25 50
    ※Le dimensioni non specificate corrispondono a quelle del tipo di tubazione su entrambi i lati.
