Mini cilindro in lega di alluminio serie MAL Fornitori

Casa / Prodotti / Cilindro dell'aria / Minicilindro / Mini cilindro in lega di alluminio serie MAL

Mini cilindro in lega di alluminio serie MAL Mini cilindro in lega di alluminio serie MAL Mini cilindro in lega di alluminio serie MAL
  • Mini cilindro in lega di alluminio serie MAL
  • Mini cilindro in lega di alluminio serie MAL
  • Mini cilindro in lega di alluminio serie MAL
Minicilindro

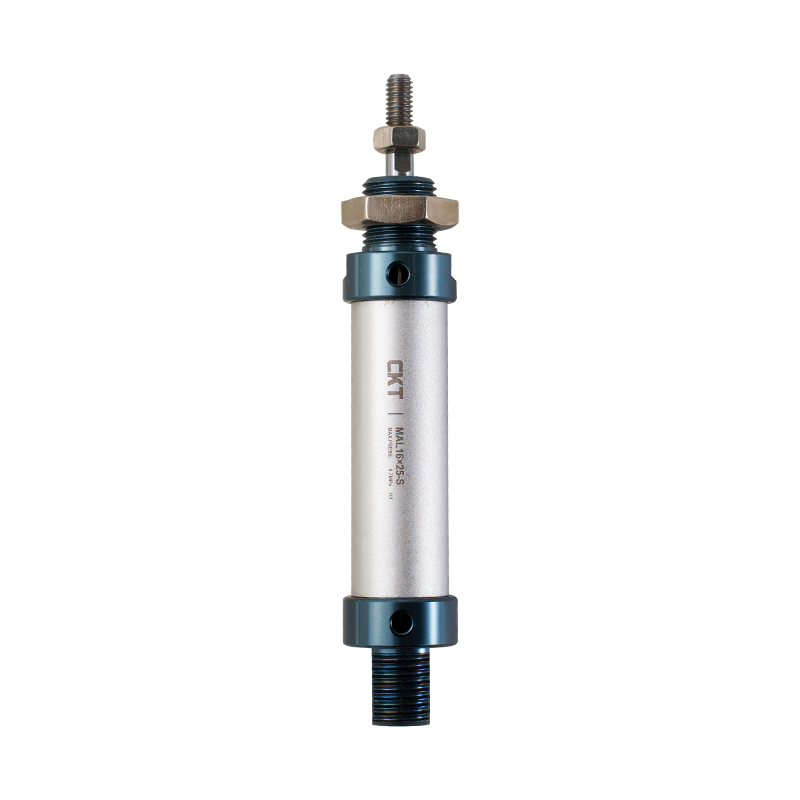

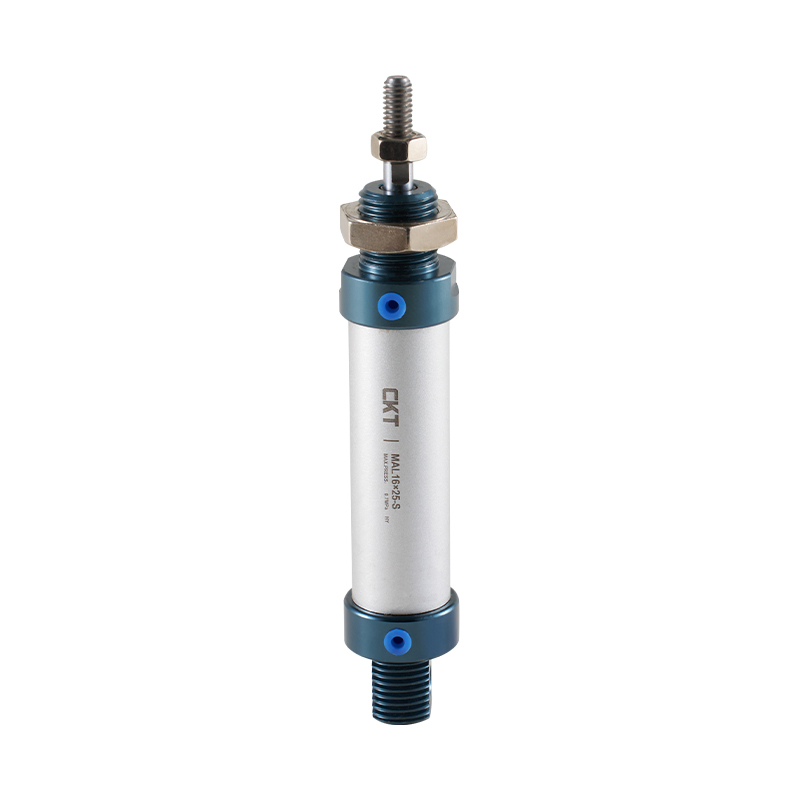

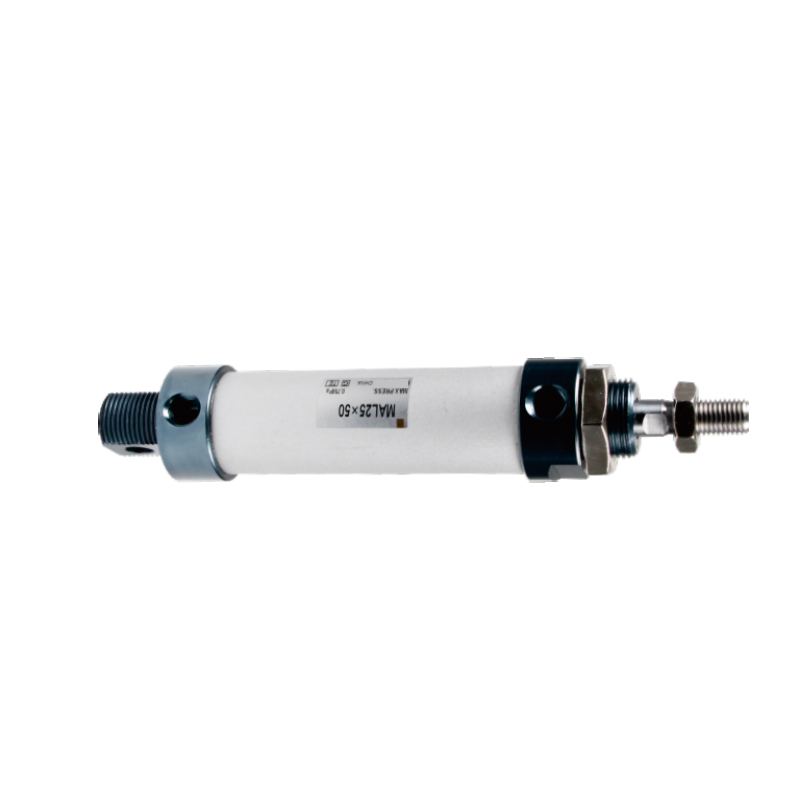

Mini cilindro in lega di alluminio serie MAL

1. Implementare gli standard aziendali e utilizzare il corpo del cilindro in tubo tondo di alluminio;
2. I coperchi anteriore e posteriore sono collegati al tubo del cilindro tramite filettature;
3. La guarnizione del pistone adotta una struttura di tenuta bidirezionale dalla forma speciale con dimensioni compatte e funzione di stoccaggio dell'olio;
4. Il coperchio anteriore adotta una guida del cuscinetto autolubrificante con buona lubrificazione e prestazioni di guida;
5. Varie forme della copertura posteriore rendono l'installazione del cilindro più conveniente;
6. I clienti possono scegliere cilindri di varie specifiche e accessori per l'installazione del cilindro.

E-mail: manager@cktworld.com
Scarica
PREC：Minicilindro in acciaio inossidabile serie MI
SUCC：Minicilindri in acciaio inossidabile serie MA
  • Diametro interno (mm) 20 25 32 40
    Tipo di azione Serie MSAL e MTAL Tipo a semplice effetto
    Altre serie Tipo alternativo
    Mezzo di lavoro Aria
    Intervallo di pressione Tipo alternativo 0,1~1,0 MPa(14~145 Psi)
    Tipo a semplice effetto 0,2~1,0 MPa(28~145 Psi)
    Resistenza alla pressione garantita 1,5 MPa (215 Psi)
    Intervallo di temperatura operativa °C -20~70
    Intervallo di velocità operativa Tipo a semplice effetto：50~800mm/s
    Tipo reattivo: 30~800 mm/s
    Intervallo di tolleranza della corsa 0~150 10 >150*1.4
    Tipo di buffer Imbottitura per paraurti
    *Diametro di presa PT1/8 PT1/4
    *Per la connessione sono disponibili tipi di filettatura NPT e G. Please select.

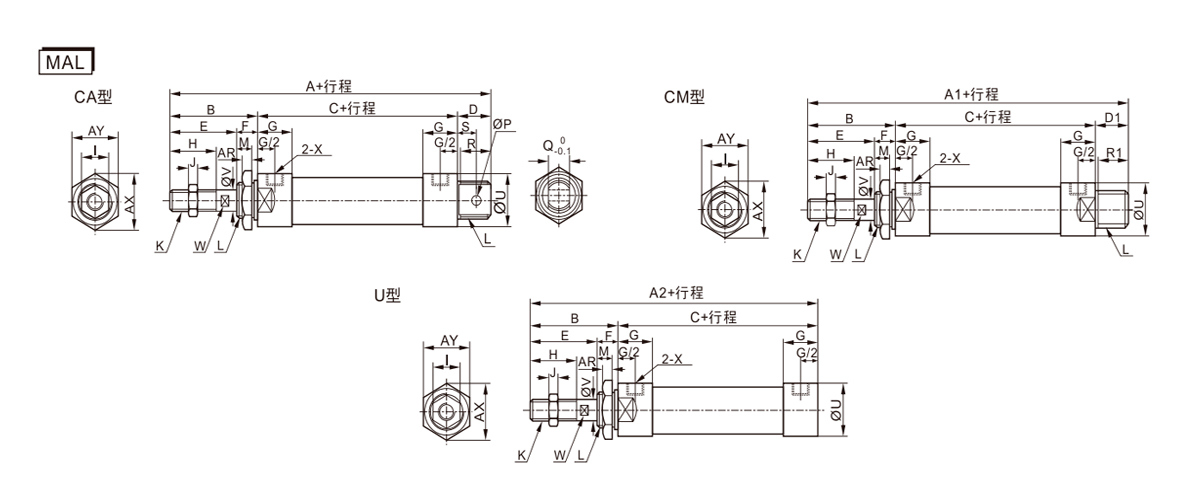

  • Diametro/simbolo del cilindro A A1 A2 B C D D1 E F G H I J K L M P Q R R1 S U V W X AR ASCIA Sì
    16 107 108 92 40 51 16 16 24 16 10 16 10 5 M6×1 M16×1,5 14 6 12 16 12 10 22 9 6 PTM5 6 25 22
    20 131 122 110 40 70 21 12 28 12 16 20 12 5 M8×1,25 M22×1,5 10 8 16 19 12 12 29 8 0 PT1/8 7 33 29
    25 135 128 114 44 70 21 14 30 14 16 22 17 6 M10×1,25 M22×1,5 12 8 16 19 14 12 34 10 8 PT1/8 7 33 29
    32 141 128 114 44 70 21 14 30 14 16 22 17 6 M10×1,25 M24×2.0 12 10 16 25 14 15 39.5 12 10 PT1/8 8 37 32
    40 143 130 116 46 92 27 14 32 14 16 24 19 7 M12×1,25 M30×2.0 12 12 20 25 14 15 49.5 16 14 PT1/4 9 47 41

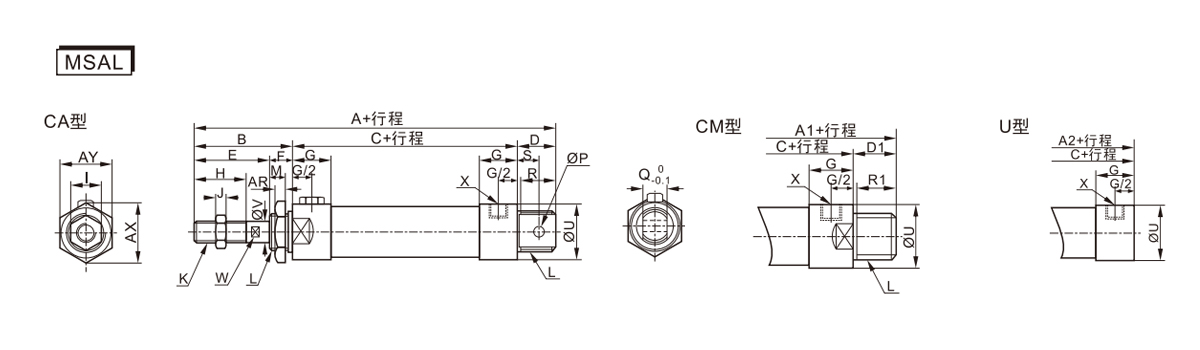

    Simbolo A A1 A2 B C D D1 E F
    Alesaggio/corsa 0~50 51~100 ≥101 0~50 51~100 ≥101 0~50 51~100 ≥101 0~50 51~100 ≥101
    20 156 181 206 147 172 197 135 160 185 40 95 120 145 21 12 28 12
    25 160 185 210 153 178 203 139 164 189 44 95 120 145 21 14 30 14
    32 166 191 216 153 178 203 139 164 189 44 95 120 145 27 14 30 14
    40 190 215 240 177 202 227 163 188 213 46 117 142 167 27 14 32 14

    Diametro/simbolo del cilindro G H 1 J K L M P Q R R1 S U V W X AR ASCIA Sì
    20 16 20 12 6 M8×1,25 M22×1,5 10 8 16 19 10 12 29 8 6 PT1/8 7 33 29
    25 16 22 17 6 M10×1,25 M22×1,5 12 8 16 19 12 12 34 10 8 PT1/8 7 33 29
    32 16 22 17 6 M10×1,25 M24×2.0 12 10 16 25 12 15 39.5 12 10 PT1/8 8 37 32
    40 22 24 17 7 M12×1,25 M30×2.0 12 12 20 25 12 15 49.5 16 14 PT1/4 9 47 41

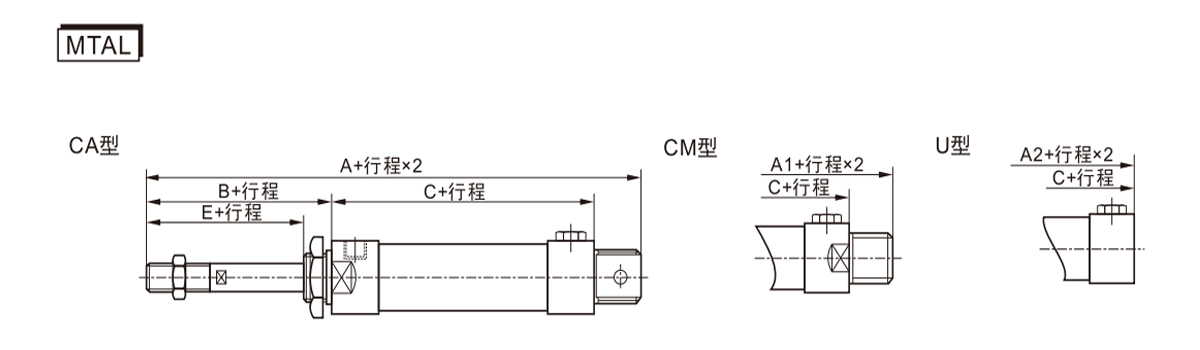

    Diametro/simbolo del cilindro A A1 A2 C
    Itinerario 0~25 26~50 51~75 76~100 0~25 26~50 51~75 76~100 0~25 26~50 51~75 76~100 0~25 26~50 51~75 76~100
    20 146 156 171 181 137 147 162 172 125 135 150 160 85 95 110 120
    25 150 160 175 185 143 153 168 178 129 139 154 164 85 95 110 120
    32 156 166 186 196 143 153 173 183 129 139 159 169 85 95 115 125
    40 180 190 210 220 167 177 197 207 153 163 183 193 107 117 137 147

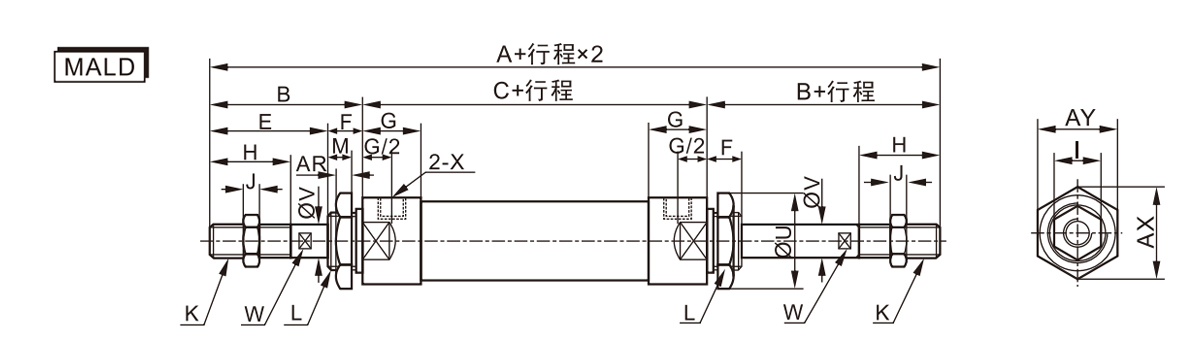

    Diametro/simbolo del cilindro A B C E F G H I J K L M U V W X AR ASCIA Sì
    20 150 40 70 28 12 16 20 12 6 M8×1,25 M22×1,5 10 29 8 6 PT1/8 7 33 29
    25 158 44 70 30 14 16 22 17 6 M10×1,25 M22×1,5 12 34 10 8 PT1/8 7 33 29
    32 158 44 70 30 14 16 22 17 6 M10×1,25 M24×2.0 12 39.5 12 10 PT1/8 8 37 32
    40 184 46 92 32 14 22 24 17 7 M12×1,25 M30×2.0 12 49.5 16 14 PT1/4 9 47 41

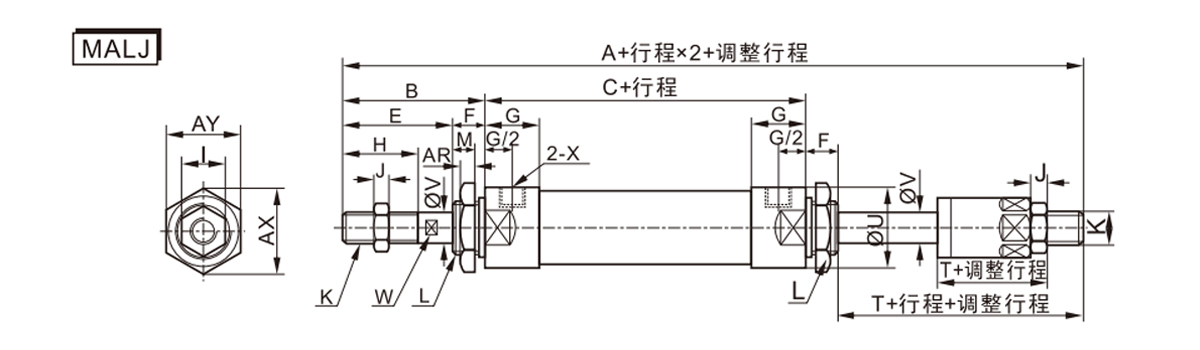

    Diametro/simbolo del cilindro A B C E F G H I J K L M T U V W X AR ASCIA Sì
    20 147 40 70 28 12 16 20 12 6 M8×1,25 M22×1,5 10 25 29 8 6 PT1/8 7 33 29
    25 155 44 70 30 14 16 22 17 6 M10×1,25 M22×1,5 12 27 34 10 8 PT1/8 7 33 29
    32 155 44 70 30 14 16 22 17 6 M10×1,25 M24×2.0 12 27 39.5 12 10 PT1/8 8 37 32
    40 180 46 92 32 14 22 24 17 7 M12×1,25 M30×2.0 12 28 49.5 16 14 PT1/4 9 47 41

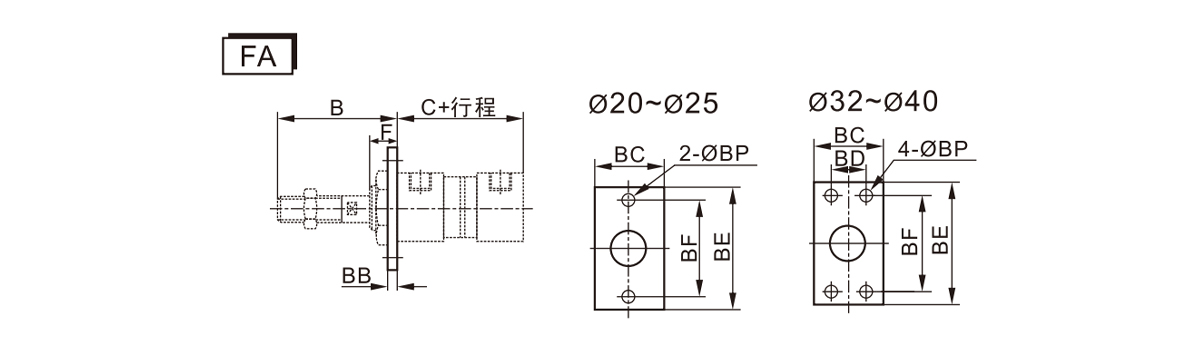

    Simbolo B C
    (serie MAL)     		C(serie MSAL) BB aC B.D ESSERE BF BP F
    Alesaggio/corsa 0~50 51~100 101~150
    20 40 70 95 120 145 4 38 - 64 50 6.5 12
    25 44 70 95 120 145 4 38 - 64 50 6.5 14
    32 44 70 95 120 145 4 47 33 72 58 6.5 14
    40 46 92 117 142 167 4 50 36 84 70 6.5 14

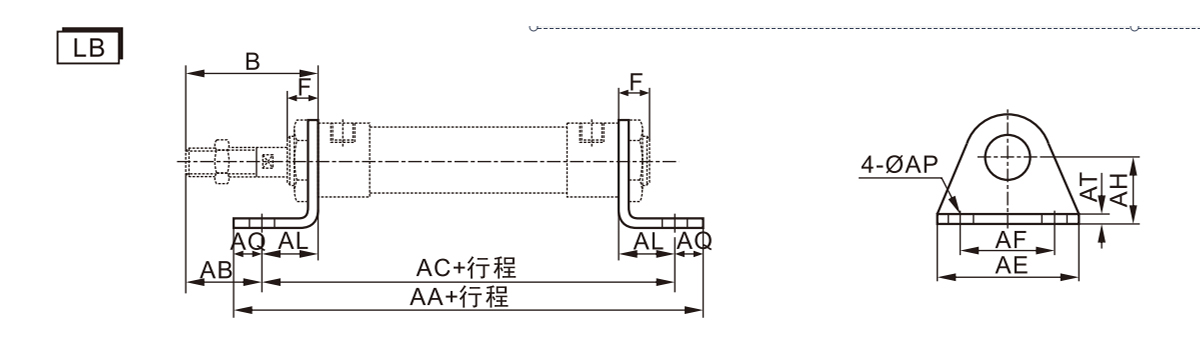

    Simbolo B F AA
    (serie MAL)     		AA(serie MSAL) AB AC
    (serie MAL)     		CA (serie MSAL) AE AF AL Q.A AP AT AH
    Alesaggio/corsa 0~50 51~100 101~150 0~50 51~100 101~150
    20 40 12 116 141 166 191 25 100 125 150 175 54 40 15 8 6.5 3 25
    25 44 14 116 141 166 191 29 100 125 150 175 54 40 15 8 6.5 3 25
    32 44 14 136 161 186 211 19 120 145 170 195 59 45 25 8 6.5 4 32
    40 46 14 158 183 208 233 21 142 167 192 217 64 50 25 8 6.5 4 36

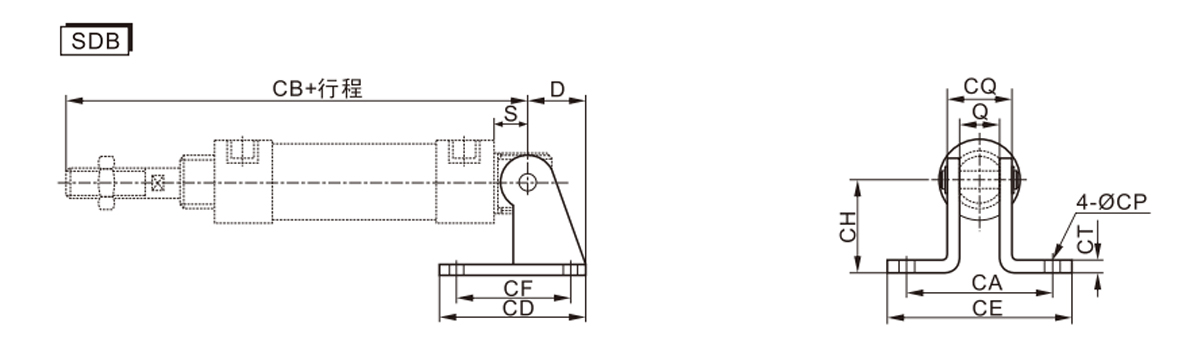

    Simbolo D S Q CA CB
    (serie MAL)     		CB (serie MSAL) CD CE CF CH CT CP CQ
    Alesaggio/corsa 0~50 51~100 101~150
    20 21 12 16 51 122 147 172 197 48 67 32 32 3 6.5 22
    25 21 12 16 51 126 151 176 201 48 67 32 32 3 6.5 22
    32 27 15 16 51 129 154 179 204 52 67 36 36 4 6.5 24
    40 27 15 20 55 153 178 203 228 56 71 40 40 4 6.5 28
