Minicilindri in acciaio inossidabile serie MA Fornitori

Casa / Prodotti / Cilindro dell'aria / Minicilindro / Minicilindri in acciaio inossidabile serie MA

Minicilindri in acciaio inossidabile serie MA Minicilindri in acciaio inossidabile serie MA
  • Minicilindri in acciaio inossidabile serie MA
  • Minicilindri in acciaio inossidabile serie MA
Minicilindro

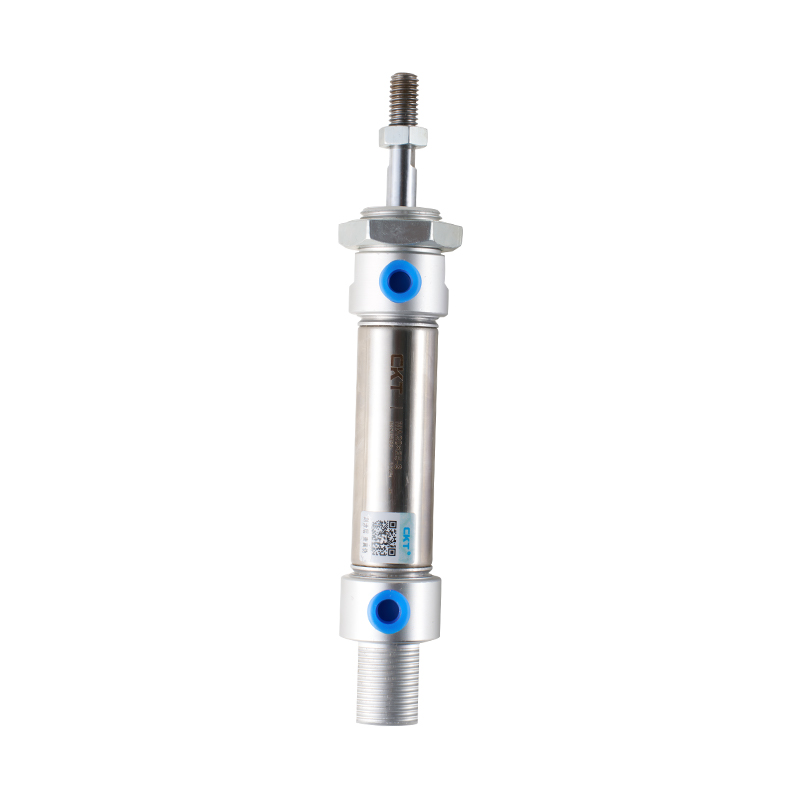

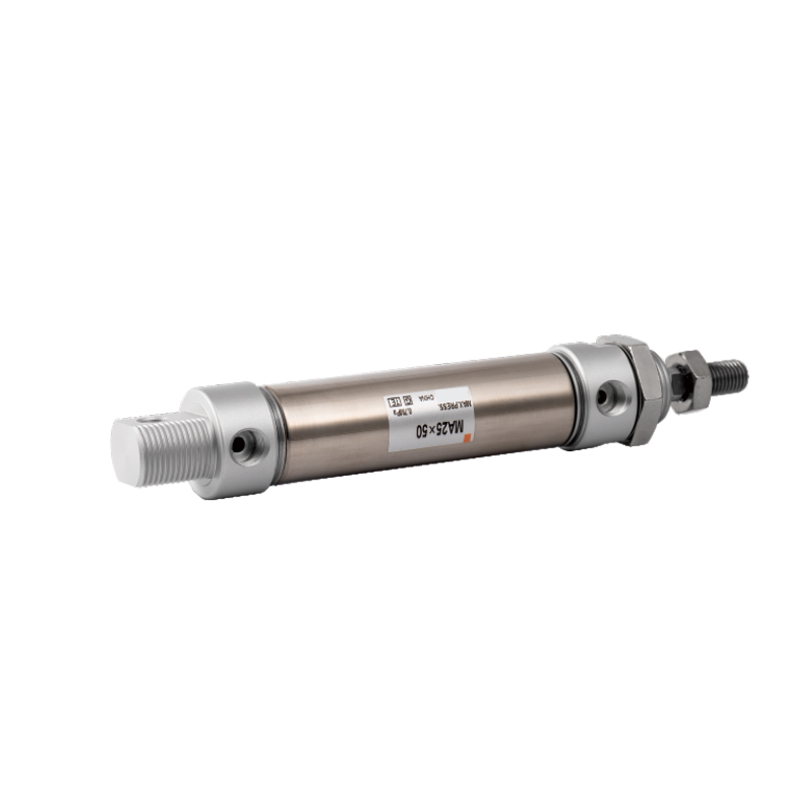

Minicilindri in acciaio inossidabile serie MA

1. La guarnizione del pistone adotta una struttura di tenuta bidirezionale dalla forma speciale con dimensioni compatte e funzione di stoccaggio dell'olio;
2. I coperchi anteriore e posteriore sono dotati di cuscinetti anticollisione fissi per ridurre l'impatto inverso del cilindro;
3. Varie forme della copertura posteriore rendono l'installazione del cilindro più conveniente;
4. I coperchi anteriore e posteriore e il corpo del cilindro in acciaio inossidabile adottano una struttura di rotolamento rivettata con collegamento affidabile;
5. Il corpo del cilindro adotta un tubo in acciaio inossidabile di alta precisione con elevata resistenza e resistenza alla corrosione;
6. I clienti possono scegliere cilindri di varie specifiche e accessori per l'installazione del cilindro;
7. Tutti i cilindri di questa serie sono fissati con magneti.

E-mail: manager@cktworld.com
Scarica
PREC：Mini cilindro in lega di alluminio serie MAL
SUCC：Minicilindro in acciaio inossidabile serie CM2 (a semplice effetto)

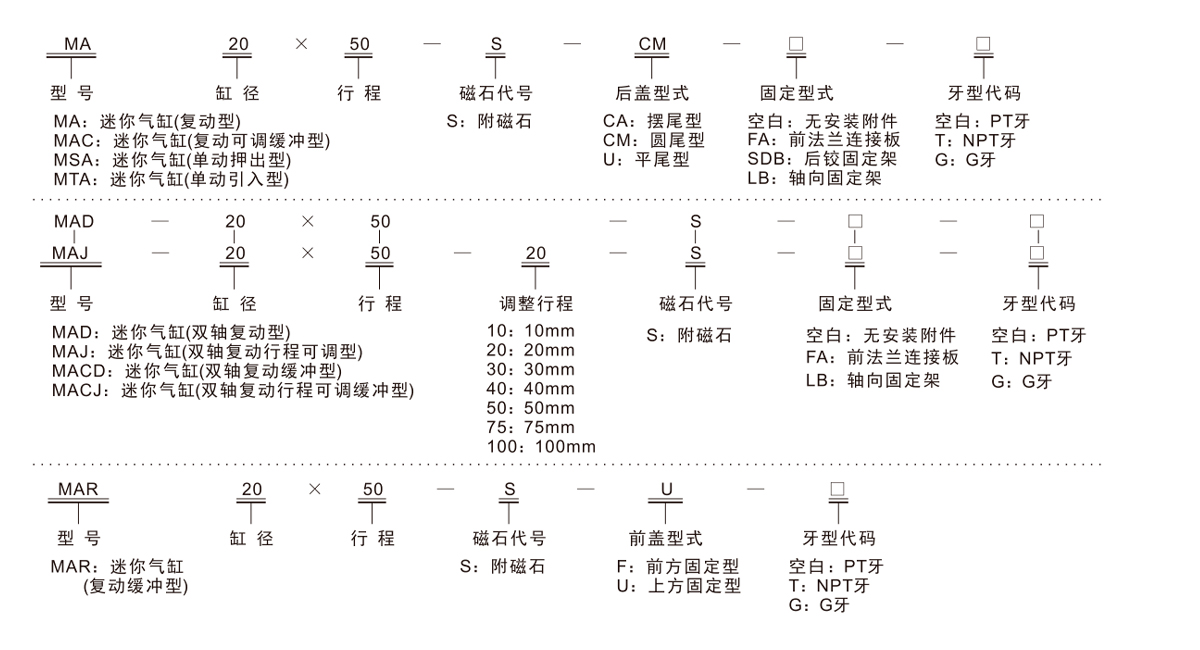

  • Diametro interno (mm) 16 20 25 32 40 50 63
    Tipo di azione MSAI MTA Tipo a semplice effetto -
    MAR - Tipo alternativo
    MAI MADI MAJ Tipo alternativo -
    MACI  MACDI   MACJ - Tipo ammortizzante a doppio effetto
    mezzo di lavoro Aria
    Intervallo di pressione operativa Tipo alternativo 0,1~1,0 MPa(15~145 Psi)
    Tipo a semplice effetto 0,2~1,0 MPa(28~145 Psi)
    Resistenza alla pressione garantita 1,5 MPa (215 Psi)
    Intervallo di temperatura operativa °C -20~70
    Intervallo di velocità operativa Tipo a semplice effetto:50~800mm/s
    Tipo ricorrente: 30~800 mm/s
    Intervallo di tolleranza della corsa 0~150*10        >150 14
    Tipo di buffer Serie C-MAC, C-MACD, C-MACJ: buffering regolabile;
    Altre serie: Tamponi anticollisione
    *Diametro di presa M5×0,8 PT1/8 PT1/4
    *Per la connessione sono disponibili tipi di filettatura NPT e G.

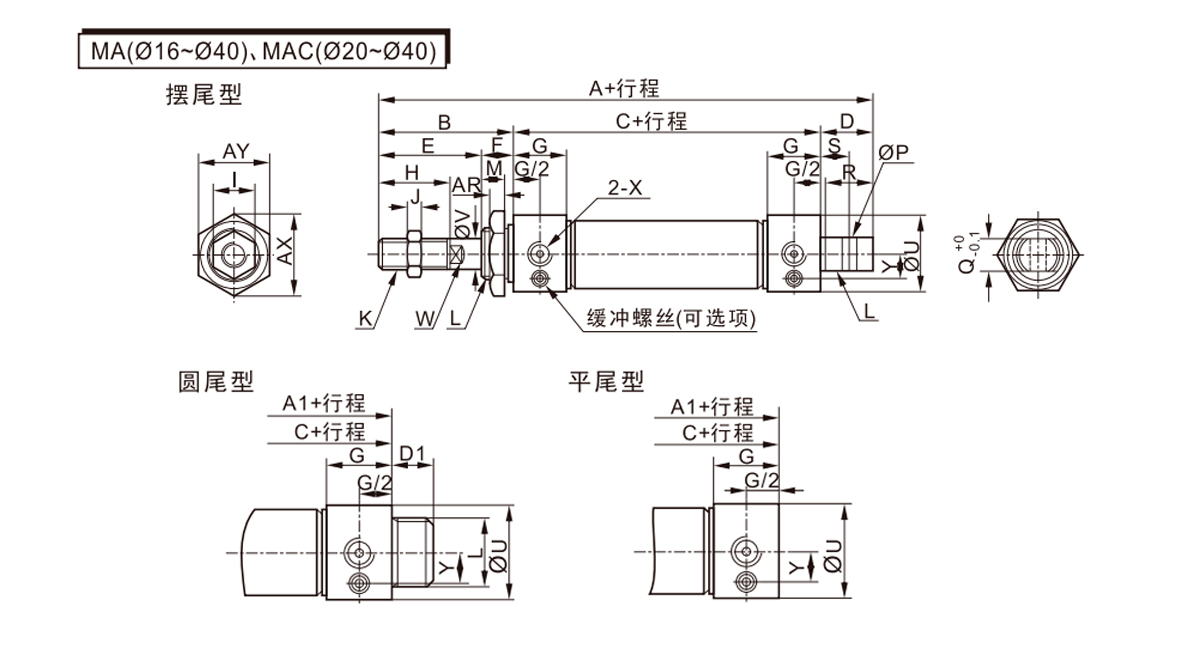

  • Diametro interno/simbolo A A1 B C D D1 E F G H 1 J K L M P Q R S U V W X AR ASCIA Sì Y
    16 114 98 38 60 16 16 22 16 10 16 10 5 M6×1 M16×1,5 14 6 12 14 9 21 6 8 M5×0,8 6 25 22 -
    20 137 116 40 76 21 12 28 12 16 20 12 6 M8×1,25 M22×1,5 10 8 16 19 12 27 8 6 PT1/8 7 33 29 8.7
    25 141 120 44 76 21 14 30 14 16 22 17 6 M10×1,25 M22×1,5 12 8 16 19 12 30 10 8 PT1/8 7 33 29 10.2
    32 147 120 44 76 27 14 30 14 16 22 17 6 M10×1,25 M24×2.0 12 10 16 25 15 35 12 10 PT1/8 8 37 32 12
    40 149 122 46 76 27 14 32 14 16.7 24 17 7 M12×1,25 M30×2.0 12 12 20 25 15 41.6 16 14 PT1/8 9 47 41 15

    Diametro/simbolo del cilindro U V
    50 53 16
    63 67 16

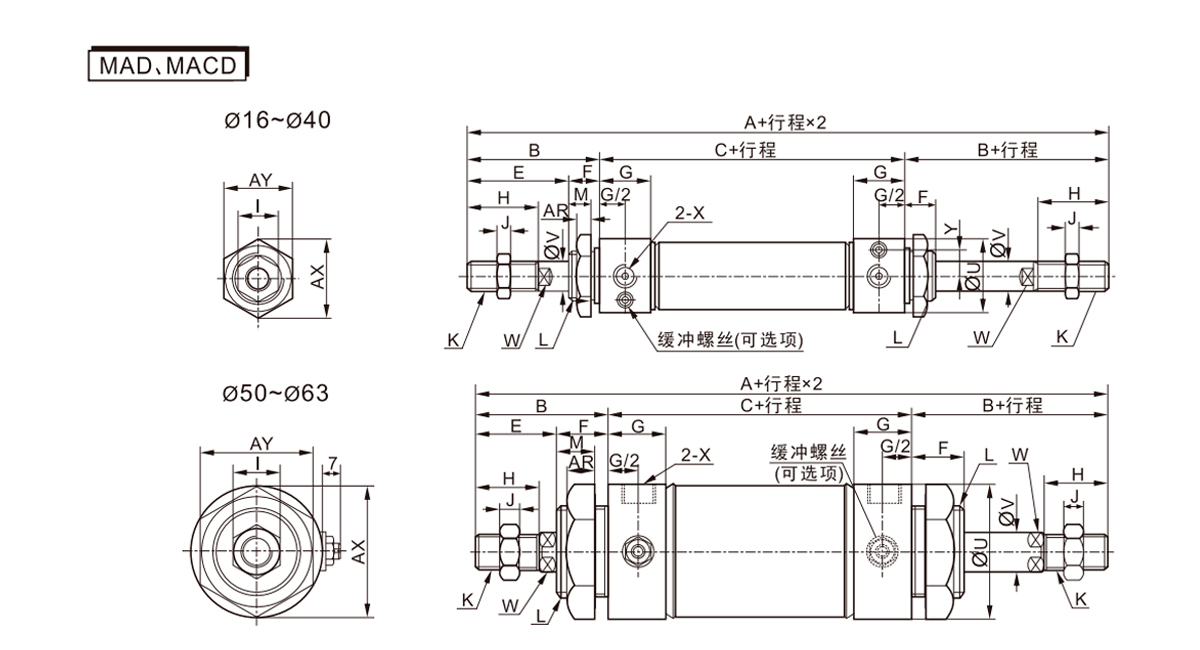

    Simbolo A A1 B C D D1 E F G H I
    Diametro interno/corsa ≤50 51-100 ≥101 ≤50 51-100 ≥101 ≥50 51-100 ≥101
    16 139 164 - 123 148 - 38 85 110 - 16 16 22 16 10 16 10
    20 162 187 212 141 166 191 40 101 126 151 21 12 28 12 16 20 12
    25 166 191 216 145 170 195 44 101 126 151 21 14 30 14 16 22 17
    32 172 197 222 145 170 195 44 101 126 151 27 14 30 14 16 22 17
    40 174 199 224 147 172 197 46 101 126 151 27 14 32 14 16.7 24 17

    Diametro interno/simbolo J K L M P Q R S U V W X AR ASCIA Sì
    16 5 M6×1 M16×1,5 14 6 12 14 9 21 6 5 M5×0,8 5 25 22
    20 6 M8×1,25 M22×1,5 10 8 16 19 12 27 8 6 PT1/8 7 33 29
    25 6 M10×1,25 M22×1,5 12 8 16 19 12 30 10 8 PT1/8 7 33 29
    32 6 M10×1,25 M24×2.0 12 10 16 25 15 35 12 10 PT1/8 8 37 32
    40 7 M12×1,25 M30×2.0 12 12 20 25 15 41.6 16 14 PT1/8 9 47 41

    Simbolo A A1 B C D D1 E F
    Diametro interno/corsa ≤25 ≤50 ≤75 ≤100 ≤25 ≤50 ≤75 ≤100 ≤25 ≤50 ≤75 ≤100
    16 129 139 154 164 113 123 138 148 38 75 85 100 110 16 16 22 16
    20 152 162 177 187 131 141 156 166 40 91 101 116 126 21 12 28 12
    25 156 166 181 191 135 145 160 170 44 91 101 116 126 21 14 30 14
    32 162 172 192 192 135 145 165 165 44 91 101 121 121 27 14 30 14
    40 164 174 194 204 137 147 167 177 46 91 101 121 131 27 14 32 14

    Diametro interno/simbolo G H I J K L M P Q R S U V W X AR ASCIA Sì
    16 10 16 10 5 M6×1 M16×1,5 14 6 12 14 9 21 6 5 M5×0,8 6 25 22
    20 16 20 12 6 M8×1,25 M22×1,5 10 8 16 19 12 27 8 6 PT1/8 7 33 29
    25 16 22 17 6 M10×1,25 M22×1,5 12 8 16 19 12 30 10 8 PT1/8 7 33 29
    32 16 22 17 6 M10×1,25 M24×2.0 12 10 16 25 15 35 12 10 PT1/8 8 37 32
    40 16.7 24 17 7 M12×1,25 M30×2.0 12 12 20 25 15 41.6 16 14 PT1/8 9 47 41

    Diametro interno/simbolo A B C E F G H I J K L M U V W X AR ASCIA Sì Y
    16 136 38 60 22 16 10 16 10 5 M6×1 M16×1,5 14 21 6 5 M5×0,8 6 25 22 -
    20 156 40 76 28 12 16 20 12 6 M8×1,25 M22×1,5 10 27 8 6 PT1/8 7 33 29 8.7
    25 164 44 76 30 14 16 22 17 6 M10×1,25 M22×1,5 12 30 10 8 PT1/8 7 33 29 10.2
    32 164 44 76 30 14 16 22 17 6 M10×1,25 M24×2.0 12 35 12 10 PT1/8 8 37 32 12
    40 168 46 76 32 14 16.7 24 17 7 M12×1,25 M30×2.0 12 41.6 16 14 PT1/8 9 47 41 15
    50 199 52 95 32 20 23 24 19 8 M14×1,5 M36×2.0 15 53 16 14 PT1/4 11 53 46 -
    63 199 52 95 32 20 23 24 19 8 M14×1,5 M36×2.0 15 67 16 14 PT1/4 11 53 46 -

    Diametro interno/simbolo A B C E F G H I J J1 K K1 L M U V W X AR ASCIA Sì Y T
    16 135 38 60 22 16 10 16 10 5 5 M6×1 M6×1 M16×1,5 14 21 6 5 M5×0,8 6 25 22 - 21
    20 153 40 76 28 12 16 20 12 9 6 M8×1,25 M8×1,25 M22×1,5 10 27 8 6 PT1/8 7 33 29 8.7 25
    25 161 44 76 30 14 16 22 17 6 6 M10×1,25 M10×1,25 M22×1,5 12 30 10 8 PT1/8 7 33 29 10.2 27
    32 161 44 76 30 14 16 22 17 6 6 M10×1,25 M10×1,25 M24×2.0 12 35 12 10 PT1/8 8 37 32 12 27
    40 164 46 76 32 14 16.7 24 17 7 7 M12×1,25 M12×1,25 M30×2.0 12 41.6 16 14 PT1/8 9 47 41 15 28
    50 195 52 95 32 20 23 24 19 8 7 M14×1,5 M12×1,25 M36×2.0 15 53 16 14 PT1/4 11 53 46 - 28
    63 195 52 95 32 20 23 24 19 8 7 M14×1,5 M12×1,25 M36×2.0 15 67 16 14 PT1/4 11 53 46 - 28

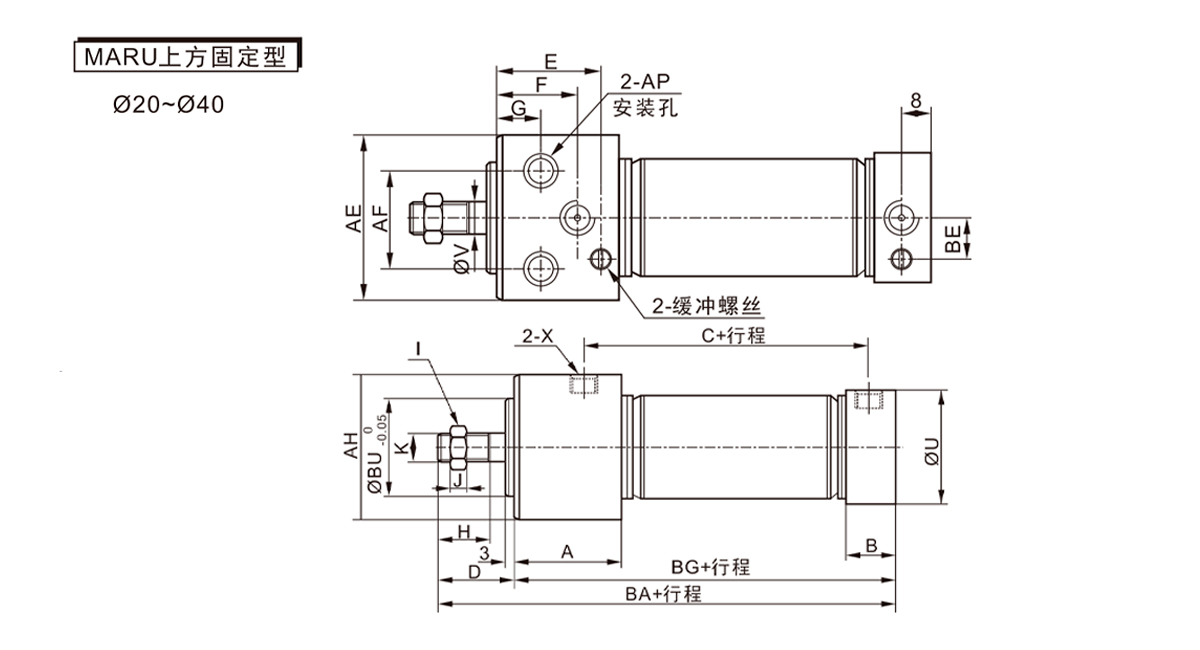

    Diametro interno/simbolo A B C D E F G H I J K U V X AE AF AP AH BA ESSERE BG BU
    20 29 16 59 31 24 22 12 20 13 5 M8×1,25 27 8 PT1/8 33.5 21 Ø9,5
    Profondità 6,5
    Foro passante: Ø5,5     		30.3 120 8.7 89 20
    25 29 16 59 33 24 22 12 22 17 6 M10×1,25 30 10 PT1/8 39 25 Ø11,0
    Profondità 7,5
    Foro passante: Ø6,6     		36.3 122 10.2 89 26
    32 29 16 59 33 25 22 12 22 17 6 M10×1,25 35 12 PT1/8 47 30 Ø14,0
    Profondità 10
    Foro passante: 09.0     		42.3 122 12 89 26
    40 37.5 16.6 62 35 31 27 15 24 19 8 M14×1,5 41.6 16 PT1/8 58.5 38 Ø17,5
    Profondità 12,5
    Foro passante: Ø11     		52.3 132.6 15 97.6 32

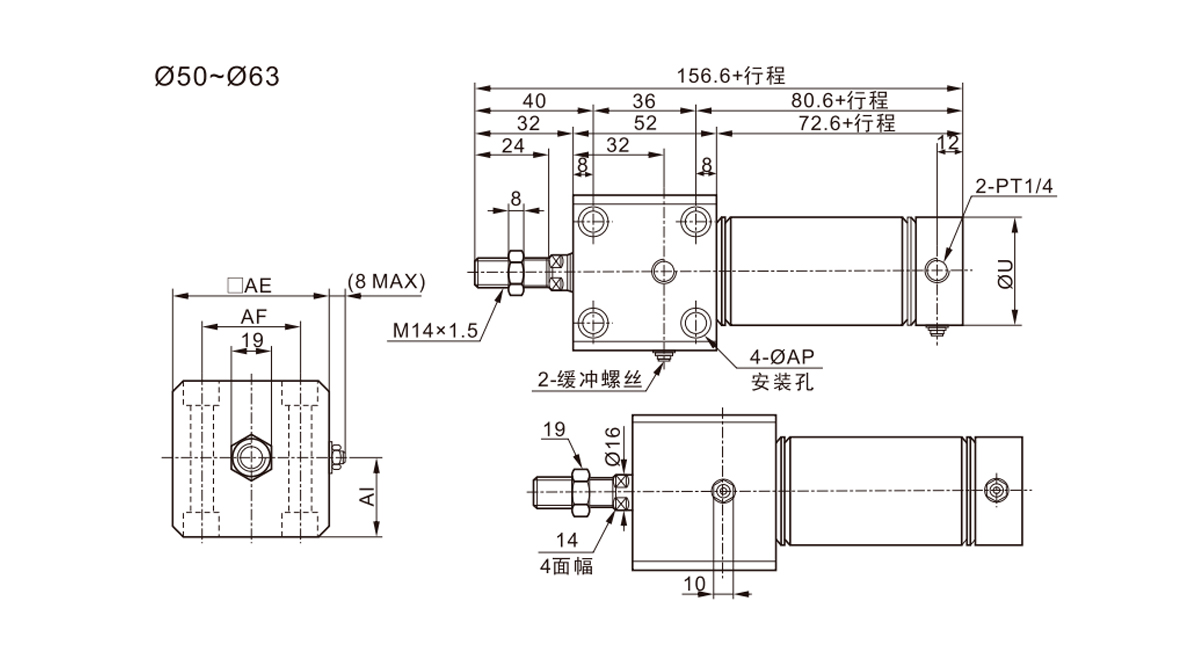

    Diametro interno/simbolo U AE AF Al AP
    50 53 62 44 31 Bilaterale: 011,0 dp 6,5
    Foro passante: 06.6
    63 67 74 48 37 Bifacciale: Ø14,0 dp 8,5
    Foro passante: Ø9,0

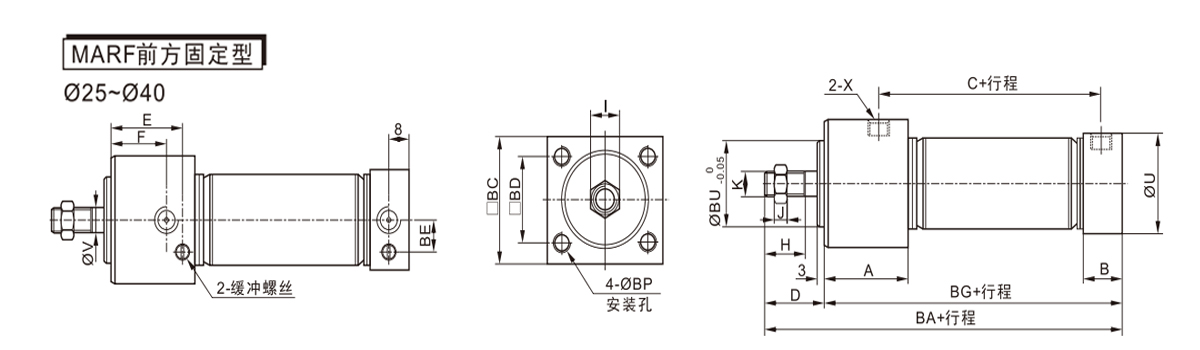

    Diametro interno/simbolo A B C D E F H 1 J K U V X BA aC B.D ESSERE BG BP BU
    20 29 16 59 31 24 22 20 13 5 M8×1,25 27 8 PT1/8 120 30.5 22 8.7 89 M8×0,8 Profondità9 20
    25 29 16 59 33 24 22 22 17 9 M10×1,25 30 10 PT1/8 122 36.5 26 10.2 89 M6×1.0 Profondità11 26
    32 29 16 59 33 25 22 22 17 6 M10×1,25 35 12 PT1/8 122 42.5 30 12 89 M6×1.0 Profondità11 26
    40 37.5 16.6 62 35 31 27 24 19 8 M14×1,5 41.6 16 PT1/8 132.6 52.5 36 15 97.6 M8×1,25 Deep14 32

    Diametro interno/simbolo U ESSERE BF BP
    50 53 62 48 6.6
    63 67 74 58 9

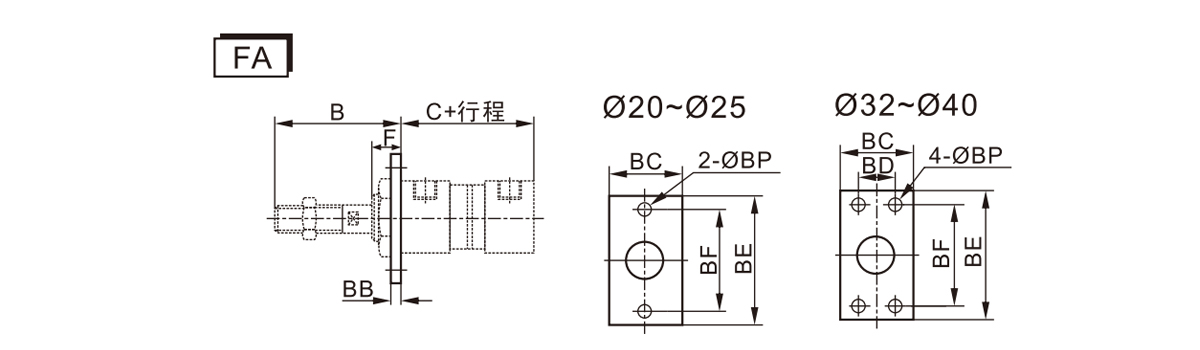

    Simbolo B C(serie MA) C (serie MSA) BB aC B.D ESSERE BF BP F
    Alesaggio/corsa 0~50 51~100 101~150
    16 38 60 85 110 - 3 26 - 52 40 5.5 16
    20 40 76 101 126 151 4 38 - 64 50 6.5 12
    25 44 76 101 126 151 4 38 64 50 6.5 14
    32 44 76 101 126 151 4 47 33 72 58 6.5 14
    40 46 76 101 126 151 4 50 36 84 70 6.5 14

    Simbolo B F AA(serie MA) AA (serie MSA) AB CA (serie MA) CA (serie MSA) AE AF AL Q.A AP AT AH
    Alesaggio/corsa 0~50 51~100 101~150 0~50 51~100 101~150
    16 38 16 98 123 148 - 25 86 111 136 - 44 32 13 6 5.5 3 20
    20 40 12 122 147 172 197 25 106 131 156 181 54 40 15 8 6.5 3 25
    25 44 14 122 147 172 197 29 106 131 156 181 54 40 15 8 6.5 3 25
    32 44 14 142 167 192 217 19 126 151 176 201 59 45 25 8 6.5 4 32
    40 46 14 142 167 192 217 21 126 151 176 201 64 50 25 8 6.5 4 36

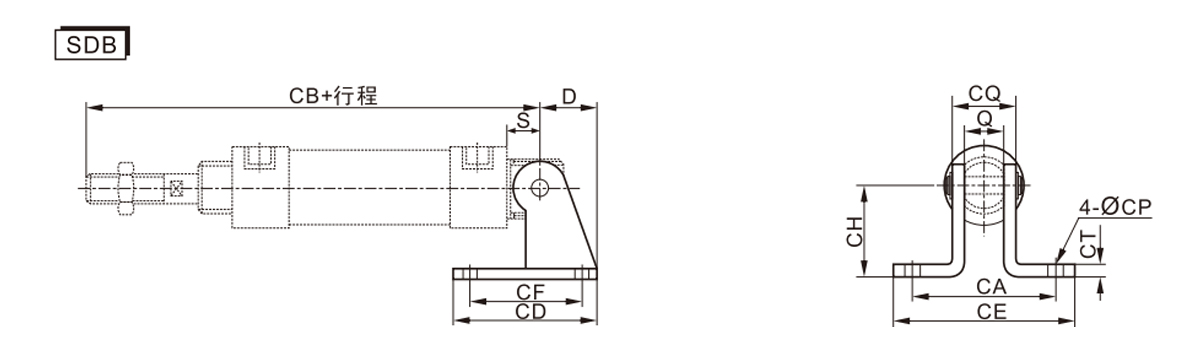

    Simbolo D S Q CA CB (serie MA) CB (serie MSA) CD CE CF CH CT CP CQ
    Alesaggio/corsa 0~50 51~100 101~150
    16 16 9 12 - 107 132 157 - 23 12 20 2 5.5 16
    20 21 12 16 51 128 153 178 203 48 67 32 32 3 6.5 22
    25 21 12 16 51 132 157 182 207 48 67 32 32 3 6.5 22
    32 27 15 16 51 135 160 185 210 52 67 36 36 4 6.5 24
    40 27 15 20 55 137 162 187 212 56 71 40 40 4 6.5 28
