Valvola di scarico rapido serie ASV Fornitori

Casa / Prodotti / Accessorio pneumatico / Valvola di controllo del flusso/valvola di ritegno / Valvola di scarico rapido serie ASV

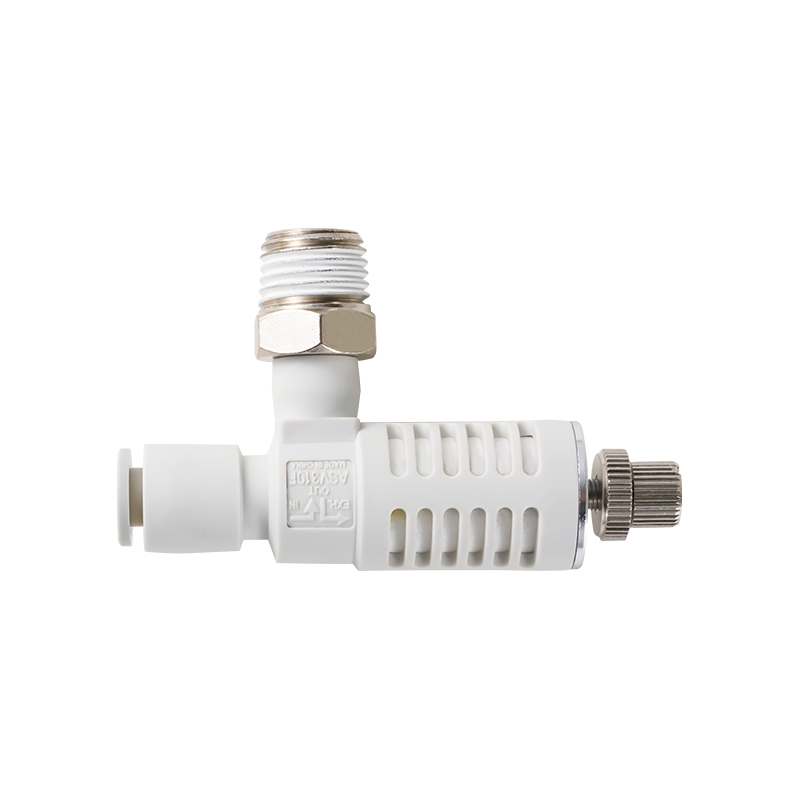

Valvola di scarico rapido serie ASV
  • Valvola di scarico rapido serie ASV
Valvola di controllo del flusso/valvola di ritegno

Valvola di scarico rapido serie ASV

La valvola di scarico rapido della serie ASV è una valvola speciale utilizzata per accelerare il processo di scarico dell'attuatore nel sistema pneumatico. Riduce il tempo di risposta al ripristino del cilindro o del componente pneumatico ottimizzando il percorso di scarico e migliora le prestazioni dinamiche del sistema.

Funzionalità principali
Ottimizzazione del percorso di scarico

Stabilire un canale a bassa resistenza direttamente nell'atmosfera per garantire uno scarico senza ostacoli della pressione del gas nella cavità interna dell'attuatore ed eliminare il ritardo dell'azione causato dalla contropressione.


Design funzionale integrato

Il corpo valvola singolo integra la doppia funzione di deviazione della differenza di pressione in aspirazione e di scarico rapido, senza la necessità di complessi circuiti di controllo esterni, semplificando la struttura del sistema.


Adattabilità delle condizioni di lavoro

La struttura di bilanciamento dinamico interno si adatta alle fluttuazioni della pressione dell'aria e mantiene caratteristiche di scarico stabili in condizioni di avvio-arresto frequenti o di mutazione del carico.


Miglioramento dell'efficienza del sistema

Accorciando il ciclo di scarico e riducendo il tempo di inattività dell'apparecchiatura, la velocità del ciclo e l'efficienza di utilizzo dell'energia dell'apparecchiatura pneumatica vengono indirettamente migliorate.


Meccanismo di mitigazione dei guasti

Passa automaticamente alla modalità di scarico quando l'alimentazione dell'aria viene interrotta per evitare spostamenti incontrollabili dell'attuatore a causa della pressione residua.

E-mail: manager@cktworld.com
Scarica
PREC：Valvola di ritegno serie AK
SUCC：Valvola di controllo della velocità serie ASP con valvola di ritegno pilotata
  • Modello ASV120F ASV220F ASV310F ·410F ASV510F
    Fluido utilizzato Aria
    Resistenza alla pressione garantita 1,5MPa
    Pressione massima di esercizio 1MPa
    Pressione minima di esercizio 0,1 MPa
    Temperatura ambiente e temperatura del fluido Da -5 a 60°C (ma non congelato)
    Nota 1 Materiale del tubo adatto Nylon, nylon morbido, poliuretano
    Facoltativo Dado di bloccaggio circolare Con paraspruzzi, dado di bloccaggio tondo
    Nota 1) Prestare attenzione alla pressione massima d'esercizio di nylon morbido e poliuretano.

    Valvola di scarico rapido e valvola a farfalla di scarico integrate. Può essere utilizzato per l'azionamento ad alta velocità dei cilindri.
    ●Circa 2 volte l'area della sezione trasversale effettiva (rispetto alle valvole di controllo della velocità)
    Modelli corrispondenti: ASV310F, 410F, 510F
    ● Dotato di silenziatore e connettore a cambio rapido
    ● Il corpo valvola in resina ignifuga è standard (specifica UL V-0)
    Modelli corrispondenti: ASV310F, 410F, 510F
    ● Tutte le parti in ottone sono nichelate elettroliticamente

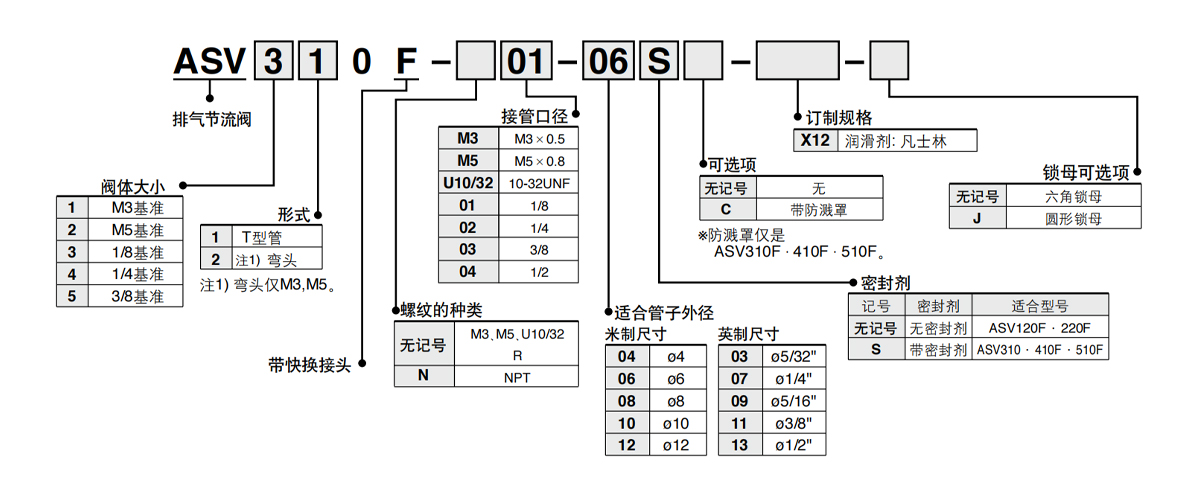

  • Modello Diametro di acquisizione Adatto per diametro esterno del tubo (mm) Velocità del flusso del suono dm³/(s ·bar) Rapporto di pressione critico
    4 6 8 10 12 5132" 1/4" 5/16" 3/8" 1/2" N-FUORI USCITA-SCAR ENTRA-FUORI USCITA-SCAR.
    ASV120F-M3 M3×0,5 ● 0.06 0.06 0.25 0.15
    ASV220F-M5 M5×0,8 ● ● 0.26 0.26
    ASV310F-01 R1/8 ● ● 1.4 1.6 0.35
    ASV310F-02 R1/4 ● ● 1.4 1.6
    ASV410F-01 R1/8 ● ● 2.7 2.8
    ASV410F-02 R1/4 ● ● 2.7 2.8
    ASV410F-03 R3/8 ● ● 2.7 2.8
    ASV510F-02 R1/4 ● ● 4.6 5.4
    ASV510F-03 R3/8 ● ● 5.4 5.8
    ASV510F-04 R1/2 ● 5.4 5.8
    ASV220F-U10/32 10-32UNF ● 0.26 0.26 0.15
    ASV310F-N01 NPT1/8 1.4 1.6 0.35
    ASV310F-N02 NPT1/4 ● 1.4 1.6
    ASV410F-N01 NPT1/8 ● ● 2.7 2.8
    ASV410F-N02 NPT1/4 ● ● 2.7 2.8
    ASV410F-N03 NPT3/8 ● ● 2.7 2.8
    ASV510F-N02 NPT1/4 ● ● 4.6 5.4
    ASV510F-N03 NPT3/8 ● ● 5.4 5.8
    ASV510F-N04 NPT1/2 ● ● 5.4 5.8

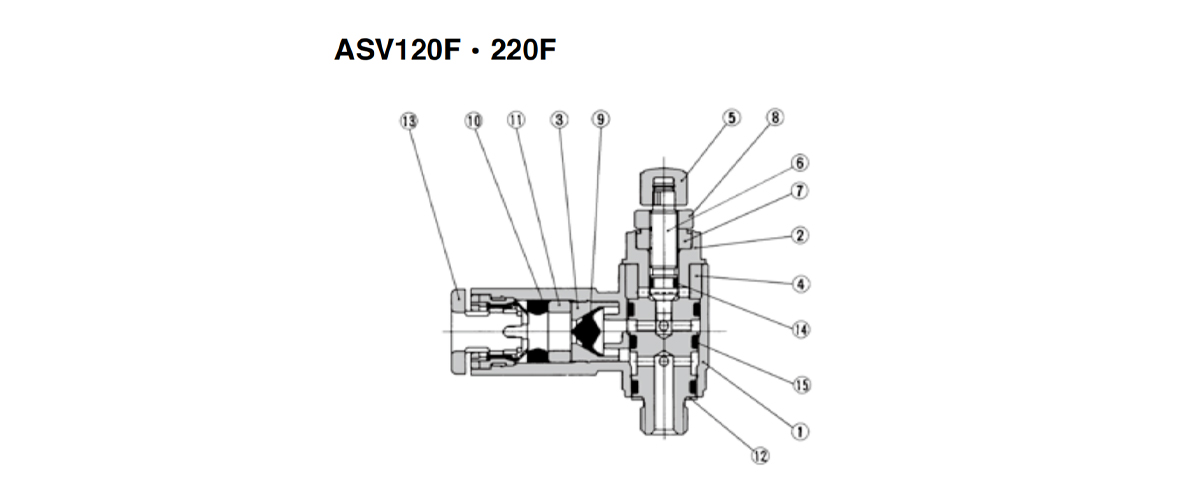

  • Parti componenti
    Numero Nome della parte Materialee Nota
    1 Corpo valvola A PBT
    2 Corpo valvola B Ottone Nota 1) Nichelatura chimica
    3 Anello sede valvola Ottone Nichelatura chimica
    4 Materialee silenziante Spugna in PVA
    5 Volantino PBT Tipo M3: nichelatura chimica in ottone
    6 Valvola a spillo Ottone Nichelatura chimica
    7 Valvola a spillo guide seat Ottone Nichelatura chimica
    8 Dado di bloccaggio Acciaio Nota 3) Cromato di zinco Nota 2)
    9 Nucleo della valvola HNBR
    10 Pezzo di tenuta NBR
    11 Anello separatore POM
    12 Tampone sigillante Acciaio inossidabile/NBR Il tipo M3 è in PVC
    13 Manicotto di rilascio -
    14 O-ring NBR
    15 O-ring NBR
    Nota 1) M3 type is made of stainless steel.
    Nota 2) Round lock nuts are electroplated with nickel.
    Nota 3) Round lock nuts are made of brass.

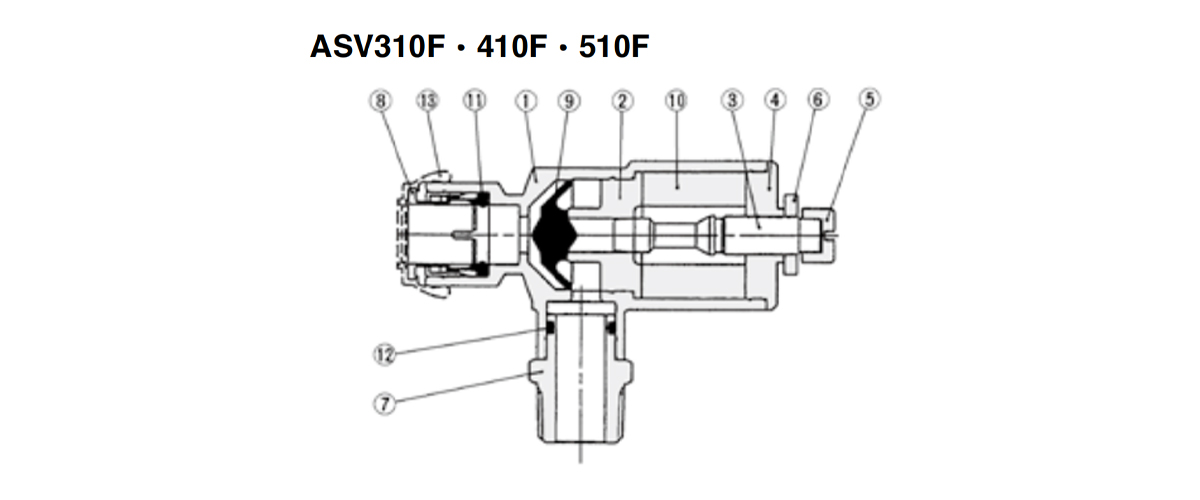

    Parti componenti
    Numero Nome della parte Materialee Nota
    1 Corpo valvola A PBT UL94V-0
    2 Anello sede valvola Lega di alluminio Trattamento cromato
    3 Valvola a spillo Lega di alluminio Nichelatura chimica
    4 Valvola a spillo guide seat Lega di alluminio Nichelatura chimica
    5 Volantino Ottone Nichelatura chimica
    6 Dado di bloccaggio Acciaio Nota 2) Cromato di zinco Nota 1)
    7 Giunto a pressione Ottone Nichelatura chimica
    8 Manicotto di rilascio -
    9 Nucleo della valvola Gomma poliuretanica
    10 Materiale per la riduzione del rumore Spugna in PVA
    11 Pezzo di tenuta NBR
    12 O-ring NBR
    13 Copertina CR ignifugo UL94V-0
    Nota 1) Round lock nuts are electroplated with nickel.
    Nota 2) Round lock nuts are made of brass, except for ASV310F and ASV410F, which are made of steel.

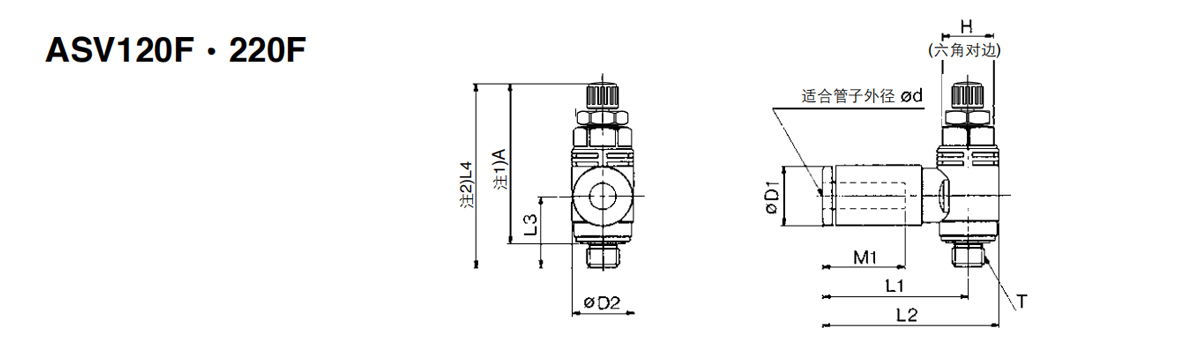

    Dimensioni metriche
    Modellolololo Adatto per diametro esterno del tubo d T H D1 D2 L1 L2 L3 L4 ※A M1 Qualità
    g
    Massimo. minimo Massimo. minimo
    ASV120F-M3-04 4 M3×0,5 5.5 9.3 7.2 21.4 25 9.8 28.6 26.1 25.8 23.3 12.7 5
    ASV220F-M5-04 4 M5×0,8 8 9.3 9.6 22.8 27.6 11.1 31.4 28.6 27.7 24.9 12.7 8
    ASV220F-M5-06 6 M5×0,8 8 11.6 9.6 23.6 28.4 11.1 31.4 28.6 27.7 24.9 13.5 9
    Nota 1) Reference dimensions after screwing in M thread
    Nota 2) L4 is the reference dimension.

    Dimensioni imperiali
    Modellolololo Adatto per diametro esterno del tubo d T H D1 D2 L1 L2 L3 L4 ※A M1 Qualità
    g
    Massimo. minimo Massimo. minimo
    ASV220F-U10/32-03 5/32" 10-32UNF 8 9.3 9.6 22.8 27.6 11.1 31.4 28.6 27.7 24.9 12.7 8
    ASV220F-U10/32-07 1/4" 10-32UNF 8 12 9.6 23.6 28.4 11.1 31.4 28.6 27.7 24.9 13.7 9
    Nota 1) Reference dimensions after screwing in U10/32 thread.
    Nota 2) L4 is the reference dimension.

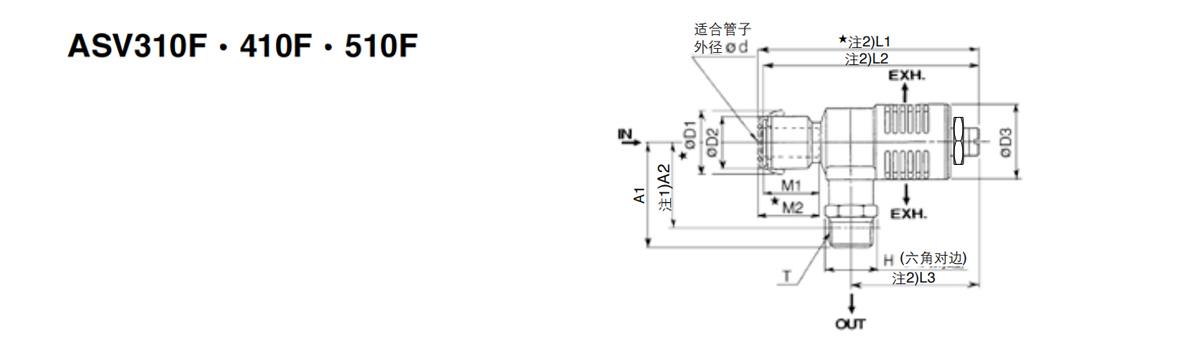

    Dimensioni metriche
    Modellolololo Adatto per diametro esterno del tubo d T H □D1 D2 D3 □L1 L2 L3 Nota 2)
    A1     		A2 M1 ★M2 Qualità
    g
    Massimo. minimo Massimo. minimo Massimo. minimo
    ASV310F-01-06S 6 R1/8 10 16.8 12.8 17.6 71.9 65.9 69.9 63.9 45.8 39.8 26.5 23.4 17 19 22
    ASV310F-01-08S 8 19.3 15.2 73.8 67.8 71.8 65.8 19 21 23
    ASV310F-02-06S 6 R1/4 14 16.8 12.8 17.6 71.9 65.9 69.9 63.9 45.8 39.8 30.9 25.4 17 19 30
    ASV310F-02-08S 8 19.3 15.2 73.8 67.8 71.8 65.8 19 21 31
    ASV410F-01-08S 8 R1/8 12 19.3 15.2 24 83.1 75.6 81.1 73.6 52.8 45.3 29.8 26.7 19 21 39
    ASV410F-01-10S 10 23.3 18.5 85.2 77.7 83.2 75.7 21 23 41
    ASV410F-02-08S 8 R1/4 14 19.3 15.2 24 83.1 75.6 81.1 73.6 52.8 45.3 34.2 28.7 19 21 47
    ASV410F-02-10S 10 23.3 18.5 85.2 77.7 83.2 75.7 21 23 49
    ASV410F-03-08S 8 R3/8 17 19.3 15.2 24 83.1 75.6 81.1 73.6 52.8 45.3 35.6 30.4 19 21 61
    ASV410F-03-10S 10 23.3 18.5 85.2 77.7 83.2 75.7 21 23 63
    ASV510F-02-10S 10 R1/4 17 23.3 18.5 30 88.2 82.2 86.2 80.2 53.6 47.6 39.3 33.8 21 23 69
    ASV510F-02-12S 12 25.7 20.9 89.8 83.8 87.8 81.8 22 24 74
    ASV510F-03-10S 10 R3/8 17 23.3 18.5 30 88.2 82.2 86.2 80.2 53.6 47.6 40.7 35.5 21 23 73
    ASV510F-03-12S 12 25.7 20.9 89.8 83.8 87.8 81.8 22 24 78
    ASV510F-04-10S 10 R1/2 22 23.3 18.5 30 88.2 82.2 86.2 80.2 53.6 47.6 44.9 37.6 21 23 95
    ASV510F-04-12S 12 25.7 20.9 89.8 83.8 87.8 81.8 22 24 100
    ★: Dimensioni con coperchio.
    Nota 1) Reference dimensions after screwing in R thread.
    Nota 2) L1, L2, and L3 are reference dimensions.

    Dimensioni imperiali
    Modellolololo Adatto per diametro esterno del tubo d T H ★D1 D2 D3 ★L1 L2 L3 Nota 2)
    A1     		Nota 1)
    A2     		M1 ★M2 Qualità
    g
    Massimo. minimo Massimo. minimo Massimo. minimo
    ASV310F-N01-07 1/4" NPT1/8 12.7 17.2 13.2 17.6 73 67 71 65 45.8 39.8 26.5 23.4 16.8 18.8 22
    ASV310F-N01-09 5/16" 19.3 15.2 73.8 67.8 71.8 65.8 19 21 23
    ASV310F-N02-07 1/4" NPT1/4 14.3 17.2 13.2 17.6 73 67 71 65 45.8 39.8 30.9 25.4 16.8 18.8 30
    ASV310F-N02-09 5/16" 19.3 15.2 73.8 67.8 71.8 65.8 19 21 31
    ASV410F-N01-09 5/16" NPT1/8 12.7 19.3 15.2 24.4 83.1 75.6 81.1 73.6 52.8 45.3 29.8 26.7 19 21 39
    ASV410F-N01-11 3/16" 23.3 18.5 85.2 77.7 83.2 75.7 21 23 41
    ASV410F-N02-09 5/16" NPT1/4 14.3 19.3 15.2 24.4 83.1 75.6 81.1 73.6 52.8 45.3 34.2 28.7 19 21 47
    ASV410F-N02-11 3/16" 23.3 18.5 85.2 77.7 83.2 75.7 21 23 49
    ASV410F-NO3-09 5/16" NPT3/8 17.5 19.3 15.2 24.4 83.1 75.6 81.1 73.6 52.8 45.3 35.6 30.4 19 21 61
    ASV410F-N03-11 3/16" 23.3 18.5 85.2 77.7 83.2 75.7 21 23 63
    ASV510F-N02-11 3/16" NPT1/4 17.5 23.3 18.5 30 88.2 82.2 86.2 80.2 53.6 47.6 39.3 33.8 21 23 69
    ASV510F-N02-13 1/2" 26.5 21.7 89.8 83.8 87.8 81.8 21.8 23.8 74
    ASV510F-N03-11 3/16" NPT3/8 17.5 23.3 18.5 30 88.2 82.2 86.2 80.2 53.6 47.6 40.7 35.5 21 23 73
    ASV510F-NO3-13 1/2" 26.5 21.7 89.8 83.8 87.8 81.8 21.8 23.8 78
    ASV510F-N04-11 3/16" NPT1/2 22.2 23.3 18.5 30 88.2 82.2 86.2 80.2 53.6 47.6 44.9 37.6 21 23 95
    ASV510F-N04-13 1/2" 26.5 21.7 89.8 83.8 87.8 81.8 21.8 23.8 100
    ★: Dimensioni con coperchio.
    Nota 1) Reference dimensions after NPT thread is screwed in.
    Nota 2) L1, L2, and L3 are reference dimensions.
