Ventosa a vuoto serie ZP con anello di bloccaggio (Ø9~Ø50) Fornitori

Casa / Prodotti / Componenti per il vuoto / Ventosa a vuoto / Ventosa a vuoto serie ZP con anello di bloccaggio, adattatore e staffa tampone / Ventosa a vuoto serie ZP con anello di bloccaggio (Ø9~Ø50)

Ventosa a vuoto serie ZP con anello di bloccaggio (Ø9~Ø50) Ventosa a vuoto serie ZP con anello di bloccaggio (Ø9~Ø50)
  • Ventosa a vuoto serie ZP con anello di bloccaggio (Ø9~Ø50)
  • Ventosa a vuoto serie ZP con anello di bloccaggio (Ø9~Ø50)
Ventosa a vuoto serie ZP con anello di bloccaggio, adattatore e staffa tampone

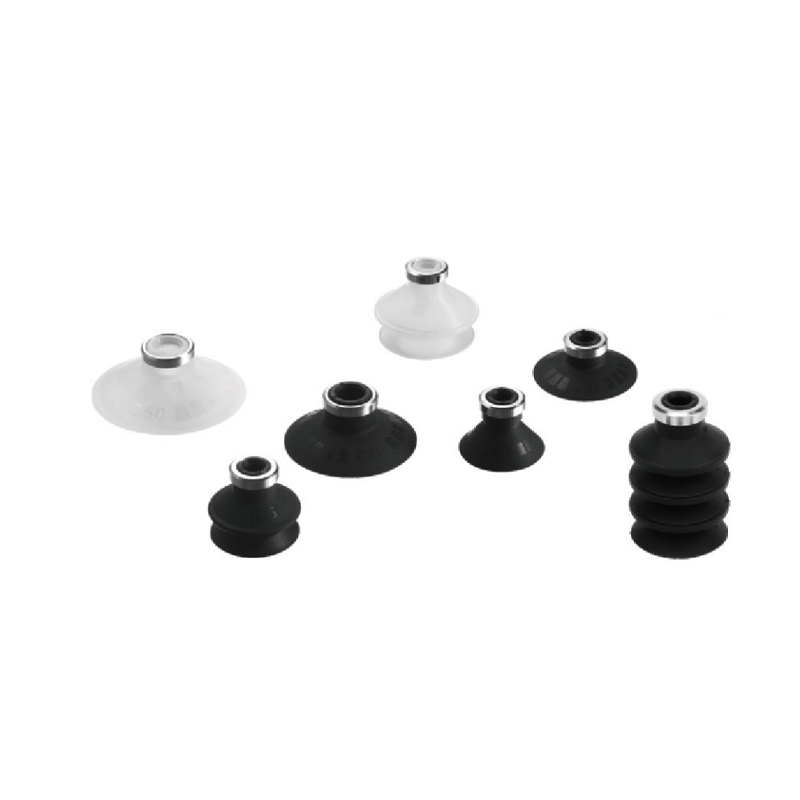

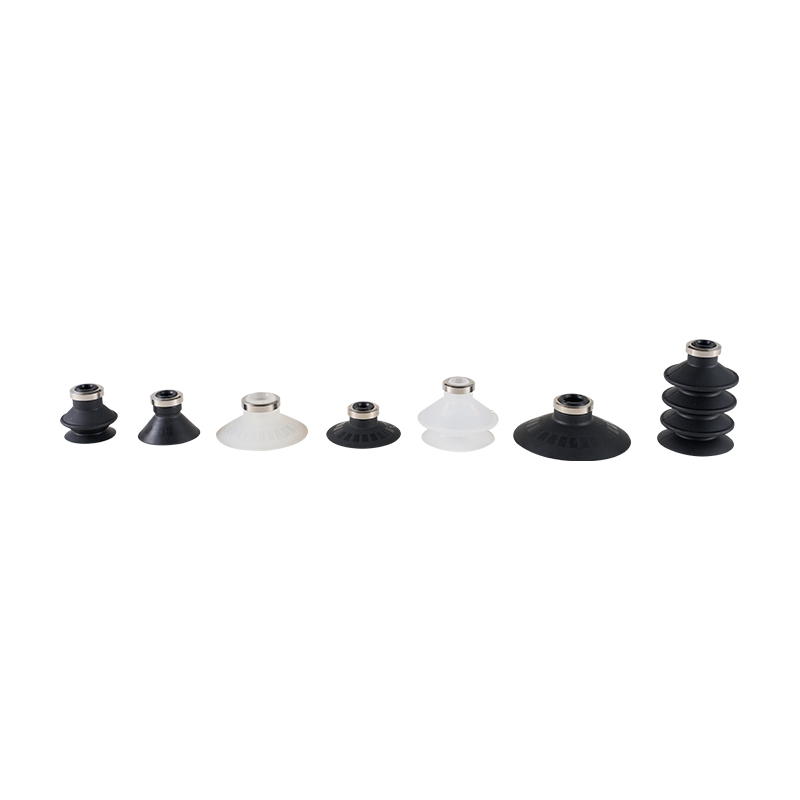

Ventosa a vuoto serie ZP con anello di bloccaggio (Ø9~Ø50)

La ventosa a vuoto serie ZP con anello di bloccaggio (Ø9 ~ Ø50) è un componente principale progettato per migliorare la stabilità della presa a vuoto. La sua esclusiva struttura ad anello di bloccaggio anulare può limitare efficacemente la libertà del pezzo durante il processo di adsorbimento, fornendo una protezione affidabile dall'asorbimento per vari scenari di movimentazione automatizzata e posizionamento di precisione.

Caratteristiche principali:

Meccanismo di assorbimento bloccante: L'esclusivo design dell'anello di bloccaggio anulare costituisce un vincolo fisico nello stato di funzionamento, sopprime in modo significativo la deviazione o la tendenza alla rotazione del pezzo quando è sottoposto a forza e migliora la stabilità direzionale del processo di presa.

Maggiore affidabilità di adsorbimento: La struttura dell'anello di bloccaggio coopera con la pressione negativa del vuoto per formare un doppio meccanismo di protezione, resistendo efficacemente ai disturbi esterni (come accelerazione, vibrazione e leggere collisioni) e riducendo il potenziale rischio di distacco accidentale.

Contatto flessibile e sigillatura: Il corpo della ventosa è solitamente realizzato con materiali elastici specifici per garantire un adattamento adattivo alla superficie del pezzo, formando un'efficace tenuta del vuoto e adattandosi a leggere fluttuazioni della superficie.

Ottimizzato per oggetti sottili/piccoli: Questa serie di dimensioni (Ø9~Ø50) è particolarmente adatta per afferrare materiali in lastre sottili, piccole parti di precisione o pezzi leggeri con superfici lisce. La struttura dell'anello di bloccaggio è particolarmente critica per quei pezzi che possono essere facilmente spostati o influenzati dal flusso d'aria.

Universalità delle applicazioni ingegneristiche: È ampiamente utilizzato in scenari che richiedono fissazione direzionale o movimentazione antirotazione, comunemente utilizzato nell'assemblaggio di componenti elettronici, nello smistamento di piccole parti di stampaggio a iniezione, nel trasporto di materiali in fogli sottili (metallici/non metallici), nell'automazione degli imballaggi e in altri collegamenti di processo.

Le specifiche coprono le esigenze comuni: La gamma di diametri fornita copre gli standard comuni di dimensioni di presa di pezzi di piccole e medie dimensioni nel campo dell'automazione, il che è conveniente per la selezione e l'abbinamento ingegneristico.

E-mail: manager@cktworld.com
Scarica
PREC：Ventosa a vuoto serie ZP con anello elastico, adattatore e staffa tampone (Ø9 ~ Ø50)
SUCC：Nessun articolo successivo

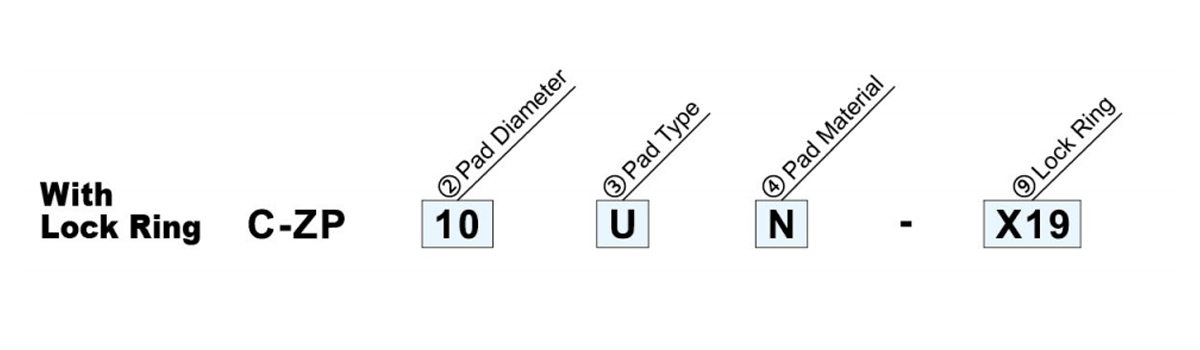

  • ②Diametro cuscinetto. (mm)/③Tipo di cuscinetto☆ E* F* G* ④Materiale     □
    09 10 13 14 16 20 25 30 32 40 50 N NBR
    Ø9 Ø10 Ø13 Ø14 Ø16 Ø20 Ø25 Ø30 Ø32 Ø40 Ø50 S Gomma siliconica
    U Tipo piatto - ● ● - ● ● ● - ● ● ● *Fare riferimento a pagina 4 per il materiale.
    C Tipo piatto With Ribs - ● ● - ● ● ● - ● ● ●
    D Profondo - ● - - ● - ● - - ● - ⑨Materiale
    B Soffietto a 2 stadi - ● ● - ● ● ● - ● ● ● Nessuno Con anello di bloccaggio
    J Soffietto a 34 stadi ● - - ● ● - ● ● - - - X19 Senza anello di bloccaggio

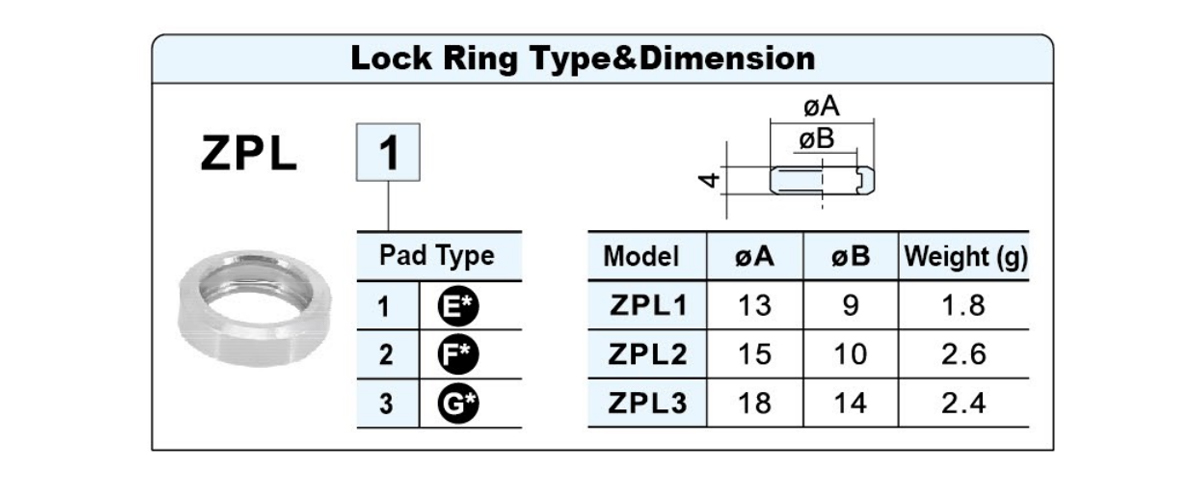

    ●Le stesse lettere iniziali indicano che l'anello di bloccaggio e l'adattatore sono intercambiabili.

  • Modellololololololololololololololololololololololololololololo ØA ØB C P Y Peso (g)

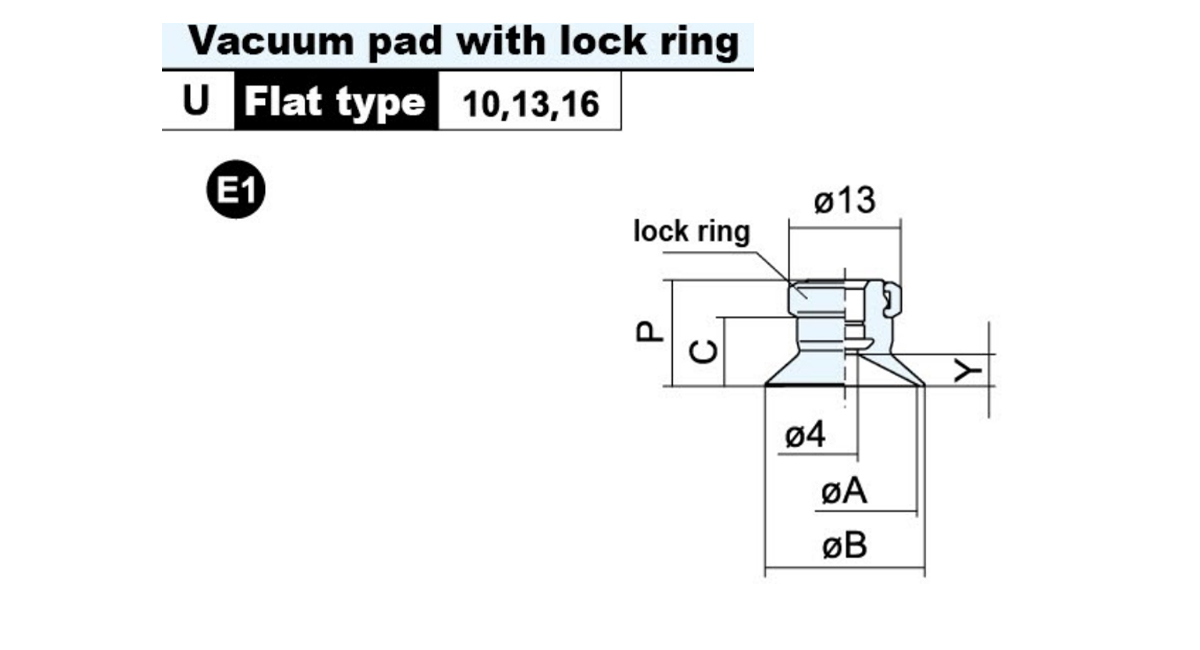

    C-ZP10U□ 10 12 7.7 12 3 2.6
    C-ZP13U□ 13 15 2.8
    C-ZP16U□ 16 18 8.2 12.5 3.5

    Modellololololololololololololololololololololololololololololo ØA ØB C P Y Peso (g)

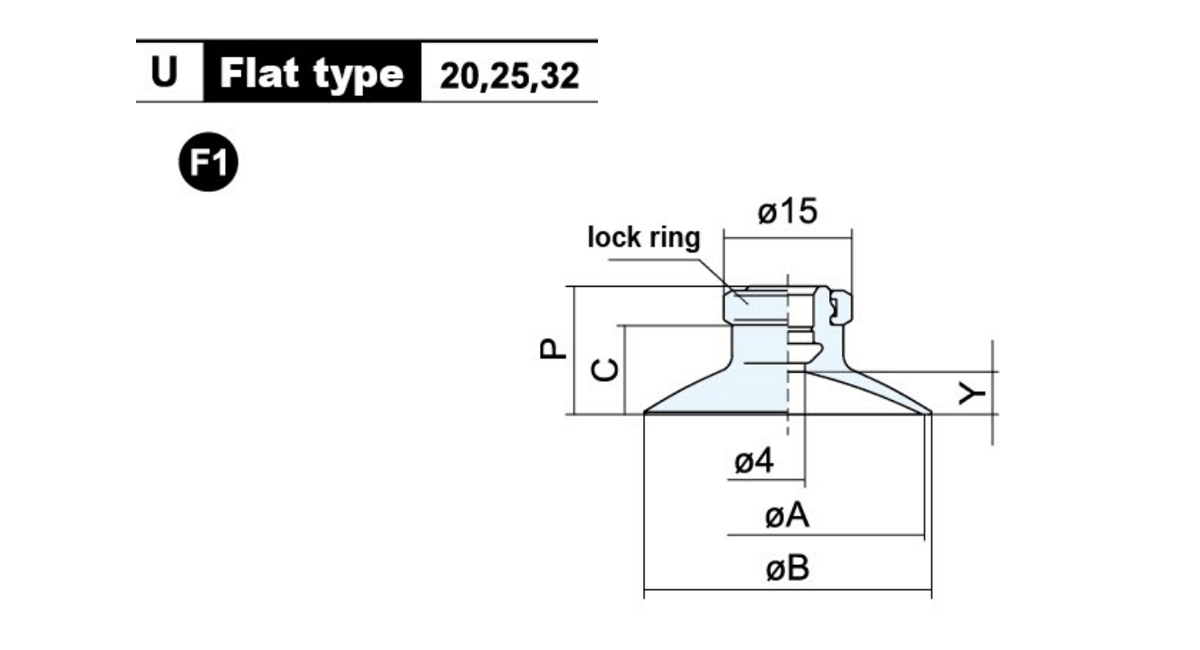

    C-ZP20U□ 20 23 9.5 14 4 4.1
    C-ZP25U□ 25 28 4.5
    C-ZP32U□ 32 35 10 14.5 4.5 5.5

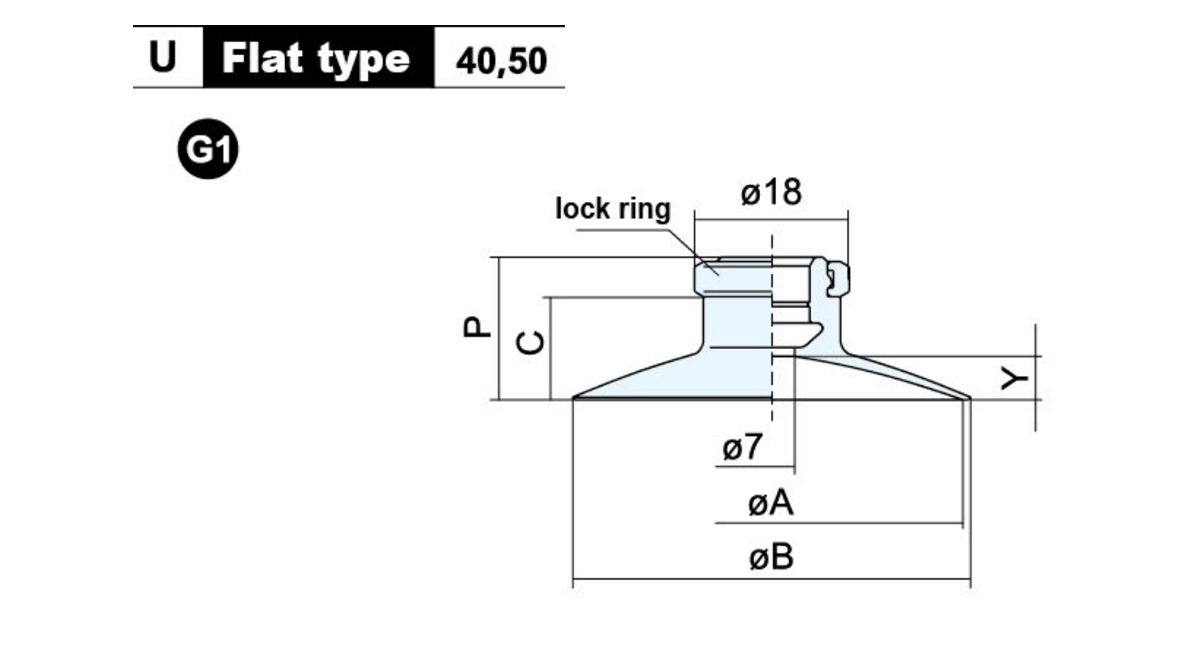

    Modellololololololololololololololololololololololololololololo ØA ØB C P Y Peso (g)
    C-ZP40U□ 40 43 13.7 18.5 6.5 8.1
    C-ZP50U□ 50 53 14.7 19.5 7.5 11

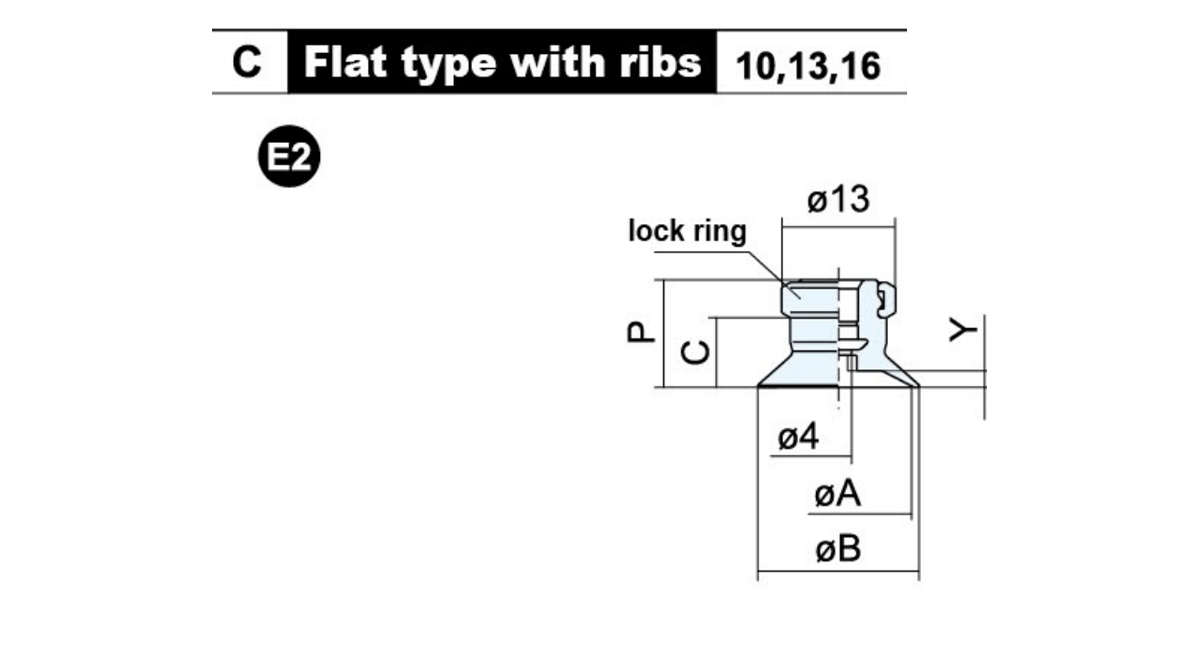

    Modellololololololololololololololololololololololololololololo ØA ØB C P Y Peso (g)
    C-ZP10C□ 10 12 7.7 12 1.7 2.8
    C-ZP13C□ 13 15 1.8
    C-ZP16C□ 16 18 8.2 12.5 1.2

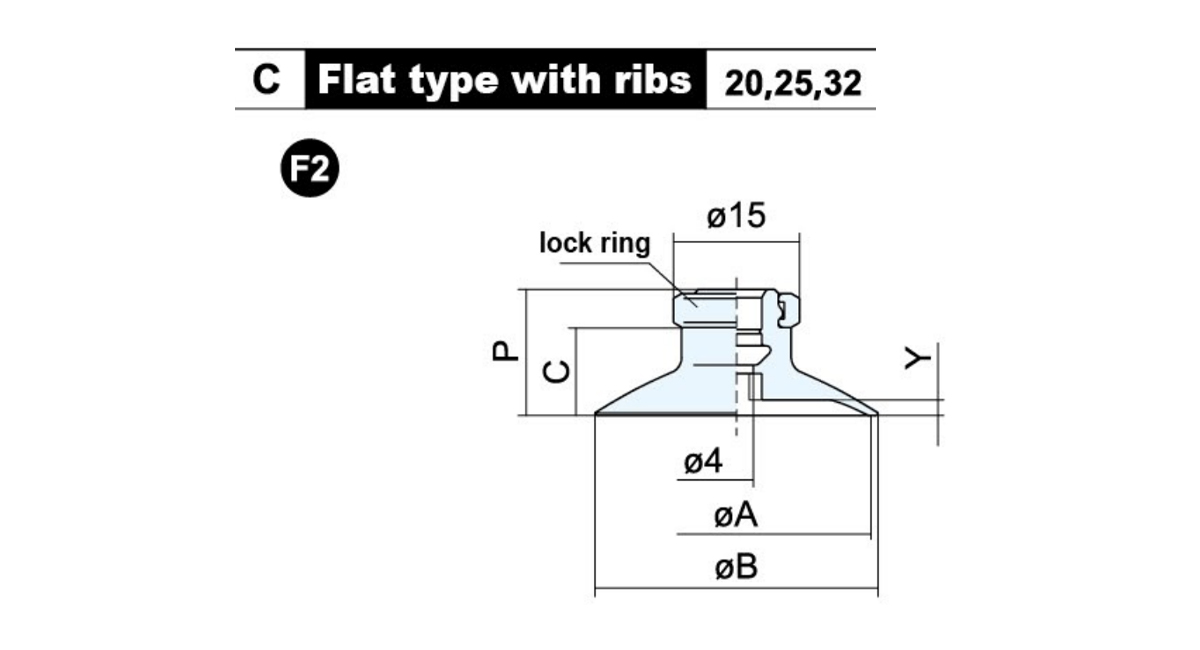

    Modellololololololololololololololololololololololololololololo ØA ØB C P Y Peso (g)
    C-ZP20C□ 20 23 9.5 14 1.7 4.2
    C-ZP25C□ 25 28 1.8 4.7
    C-ZP32C□ 32 35 10 14.5 2.3 5

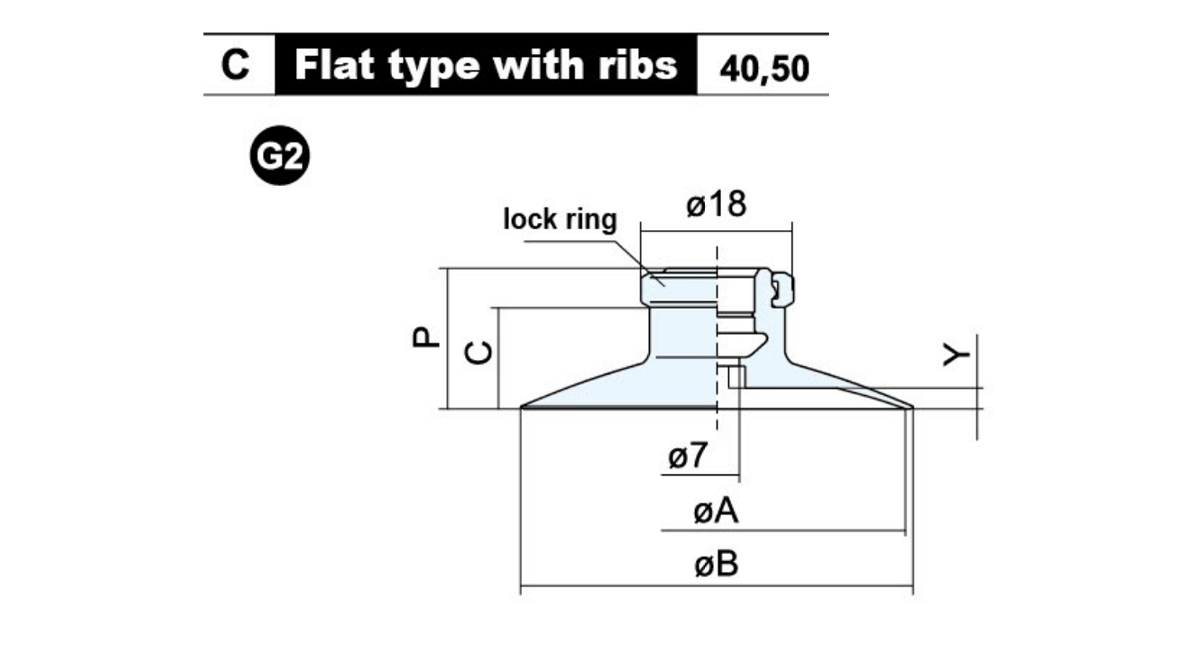

    Modellololololololololololololololololololololololololololololo ØA ØB C P Y Peso (g)
    C-ZP40C□ 40 43 13.7 18.5 3.3 8.1
    C-ZP50C□ 50 53 14.7 19.5 3.8 10.7

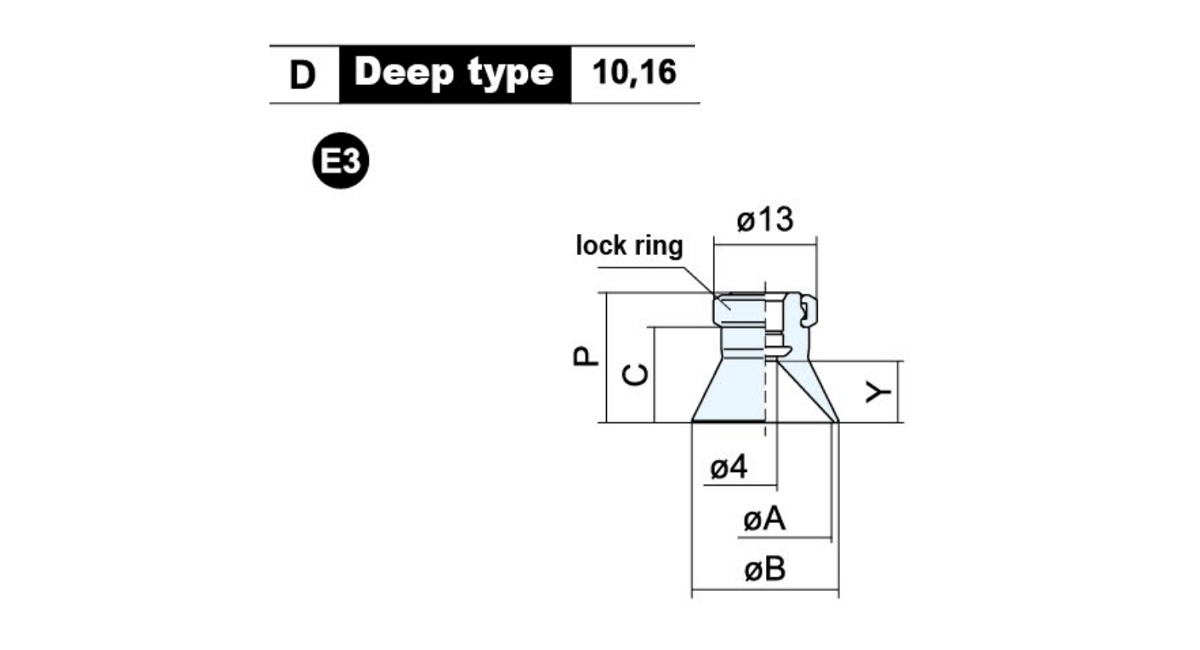

    Modellololololololololololololololololololololololololololololo ØA ØB C P Y Peso (g)
    C-ZP10D□ 10 12 10.7 15 6 2.8
    C-ZP16D□ 16 18 11.7 16 7 3.1

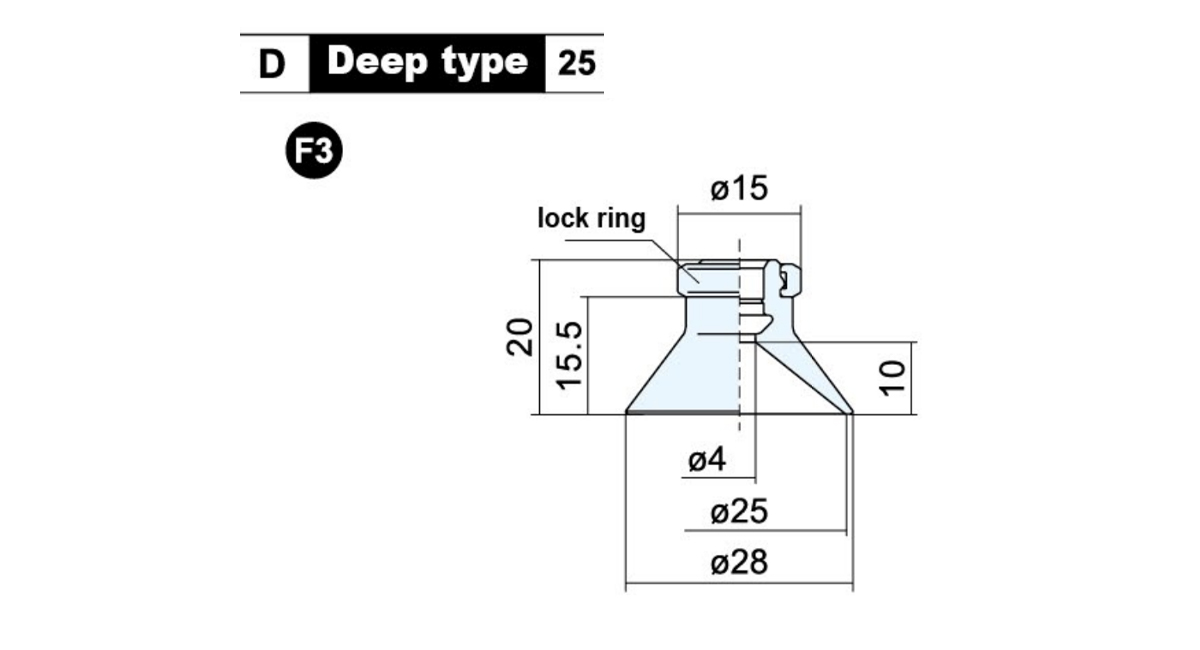

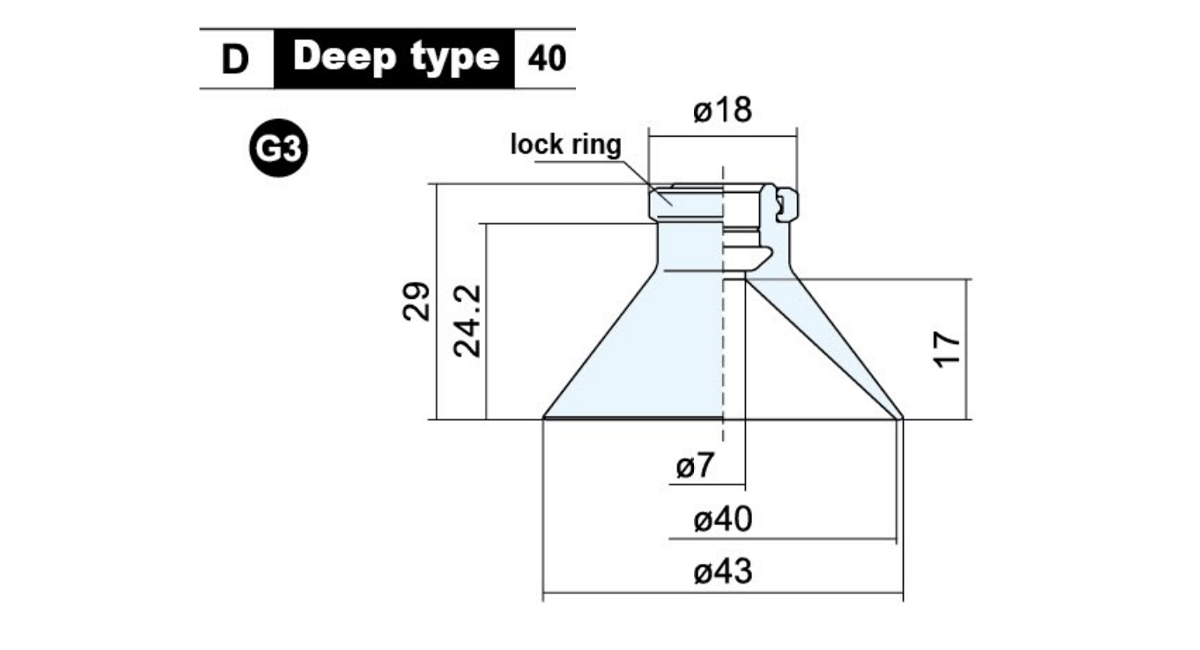

    Modellololololololololololololololololololololololololololololo Peso (g)
    C-ZP25D□ 4.9

    Modellololololololololololololololololololololololololololololo Peso (g)
    C-ZP40D□ 9.3

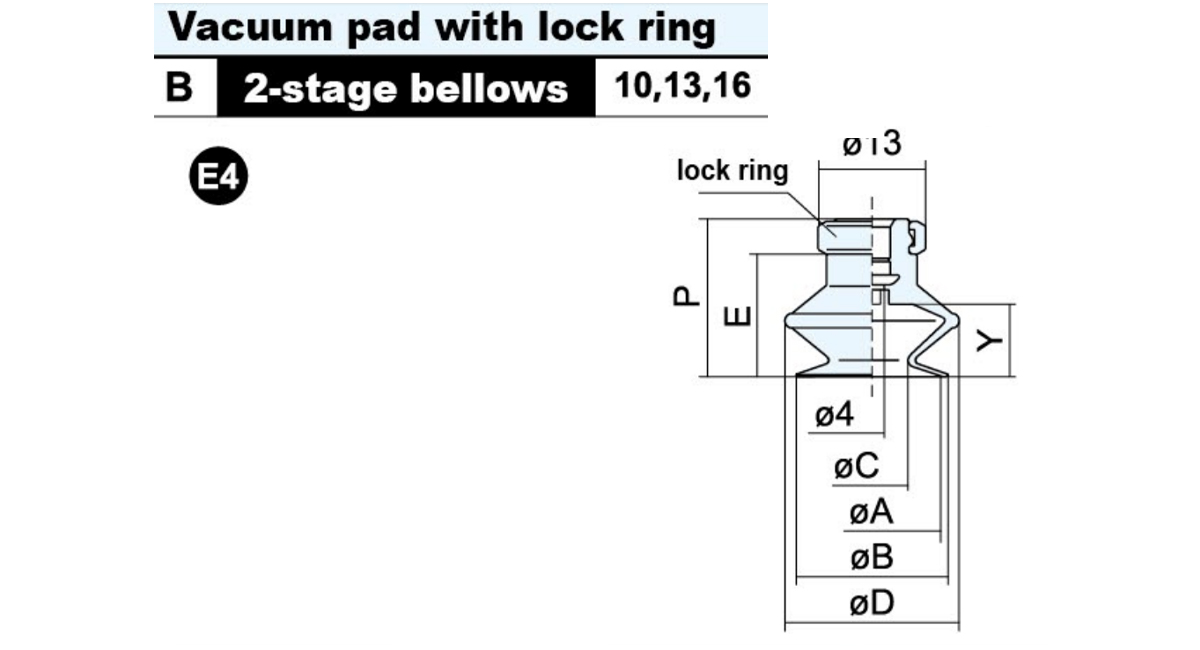

    Modellololololololololololololololololololololololololololololo ØA ØB ØC ØD E P Y Peso (g)
    C-ZP10B□ 10 12 6 14 11.7 16 5.5 2.8
    C-ZP13B□ 13 15 9 19 14.2 18.5 7.5 4.4
    C-ZP16B□ 16 18 10 21 15.7 20 8.5 4.7

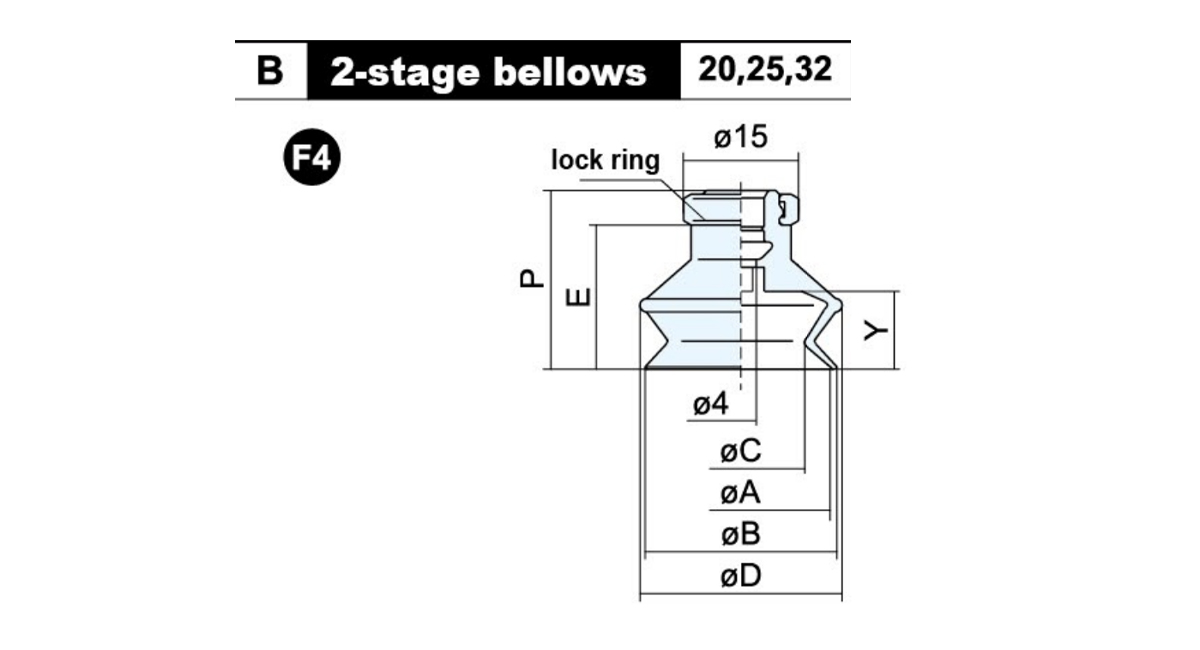

    Modellololololololololololololololololololololololololololololo ØA ØB ØC ØD E P Y Peso (g)
    C-ZP20B□ 20 22 12 25 19 23.5 10.5 5.4
    C-ZP25B□ 25 27 16 28 19.5 24 6.4
    C-ZP32B□ 32 34 19 37 24.5 29 14 8.8

    Modellololololololololololololololololololololololololololololo ØA ØB ØC ØD E P Y Peso (g)

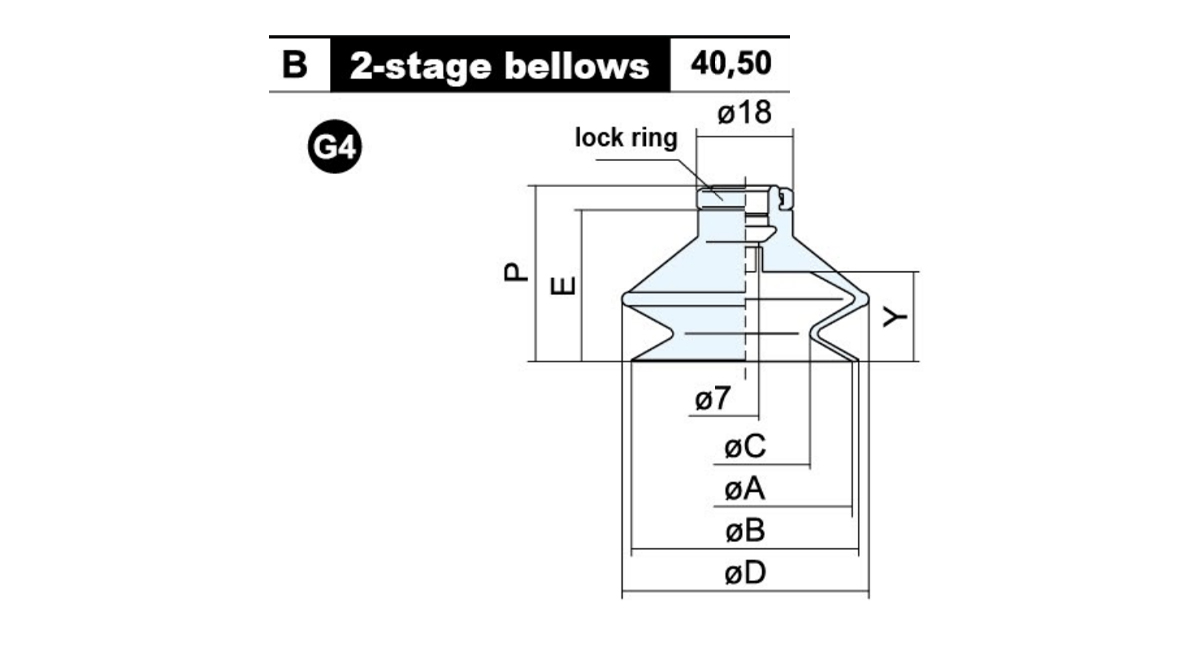

    C-ZP40B□ 40 43 24 48 29.2 34 16 16.3
    C-ZP50B□ 50 53 32 57 33.2 38 19 21.5

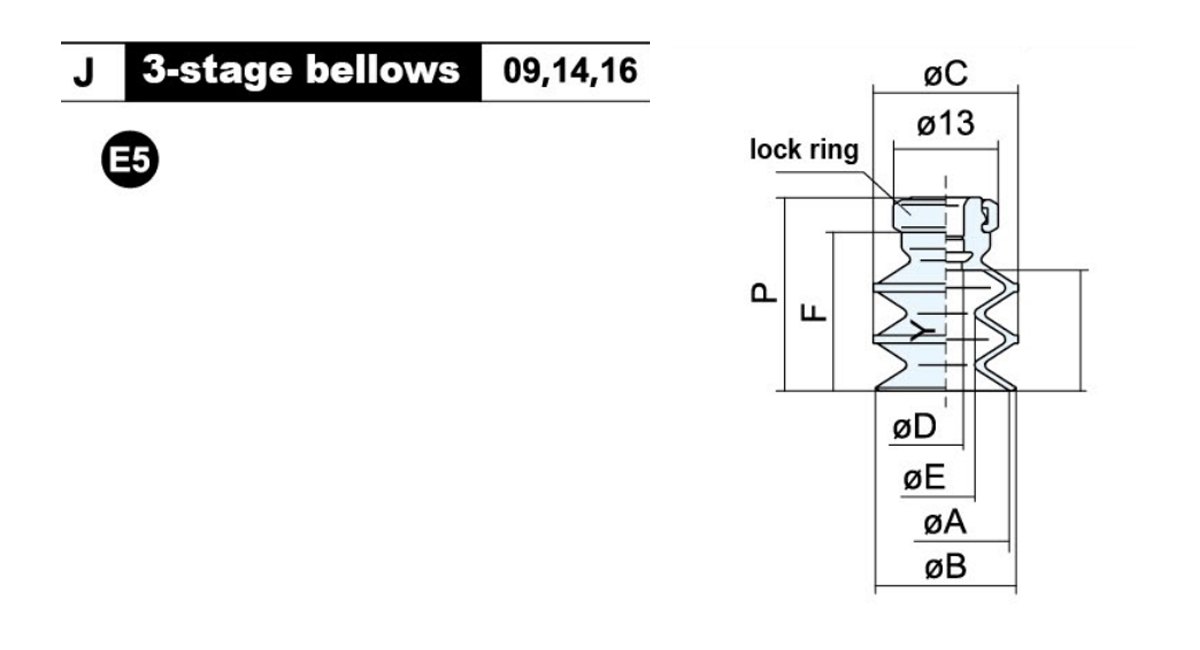

    Modellololololololololololololololololololololololololololololo ØA ØB ØC ØD ØE F P Y Peso (g)
    C-ZP09J□ 9 10 10 3 3 13.7 18 7.7 2.8
    C-ZP14J□ 14 15 15 5.2 19.7 24 15 3.3
    C-ZP16J □ 16 17.5 18 4 7.2

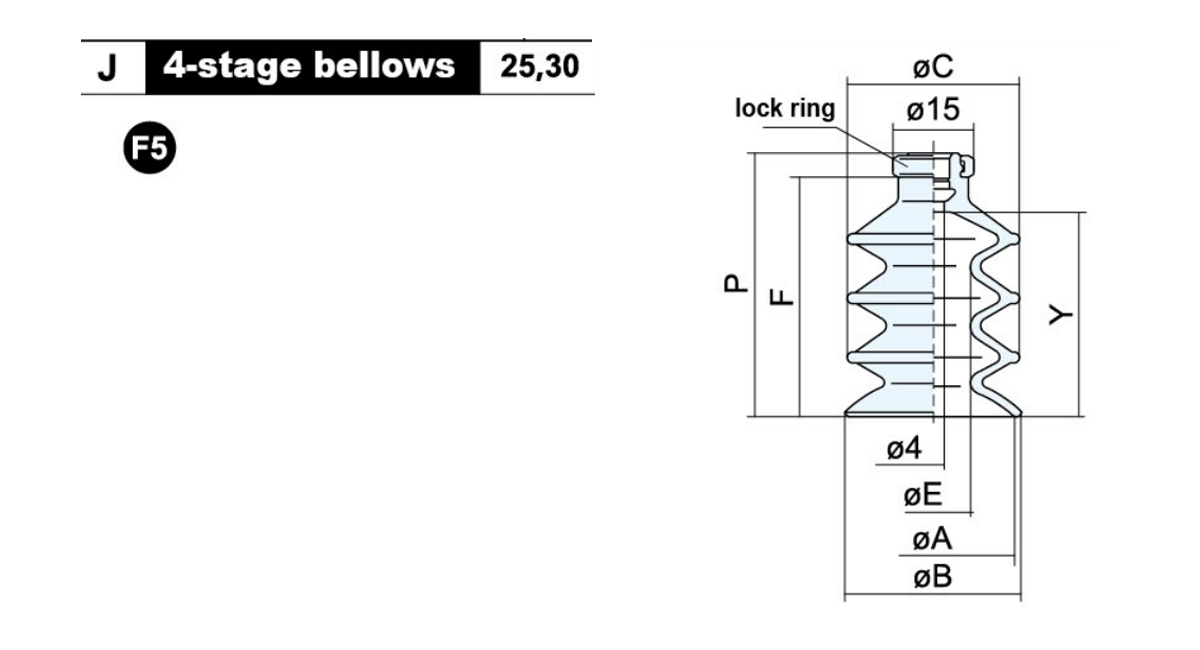

    Modellololololololololololololololololololololololololololololo ØA ØB ØC ØE F P Y Peso (g)
    C-ZP25J□ 25 26 27 10.2 38 42.5 32.5 9.1
    C-ZP30J□ 30 33 32 13.8 19.7 44.5 38 12.3

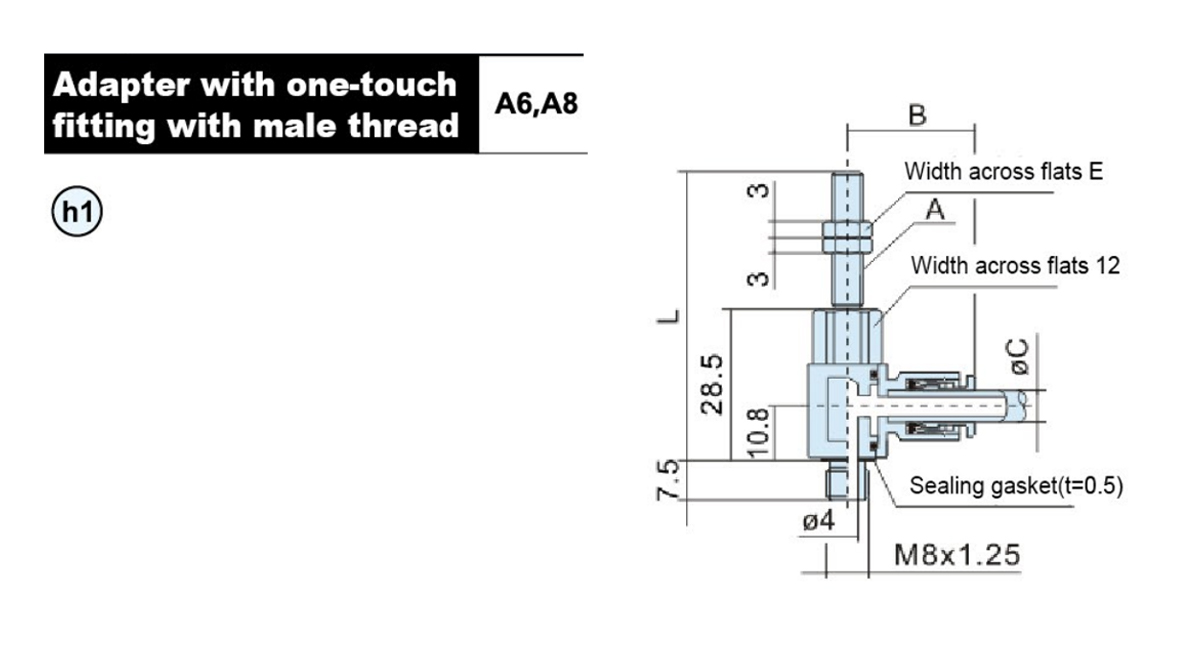

    Modellololololololololololololololololololololololololololololo A B ØC E L Peso (g)
    ZPRL-04-A6 M6×1.0 23.3 4 8 54.5 31.1
    ZPRL-06-A6 24.3 6 31.9
    ZPRL-08-A6 26.2 8 32.7
    ZPRL-04-A8 M8×1.0 23.3 4 12 44.5 33.7
    ZPRL-06-A8 24.3 6 34.1
    ZPRL-08-A8 26.2 8 35

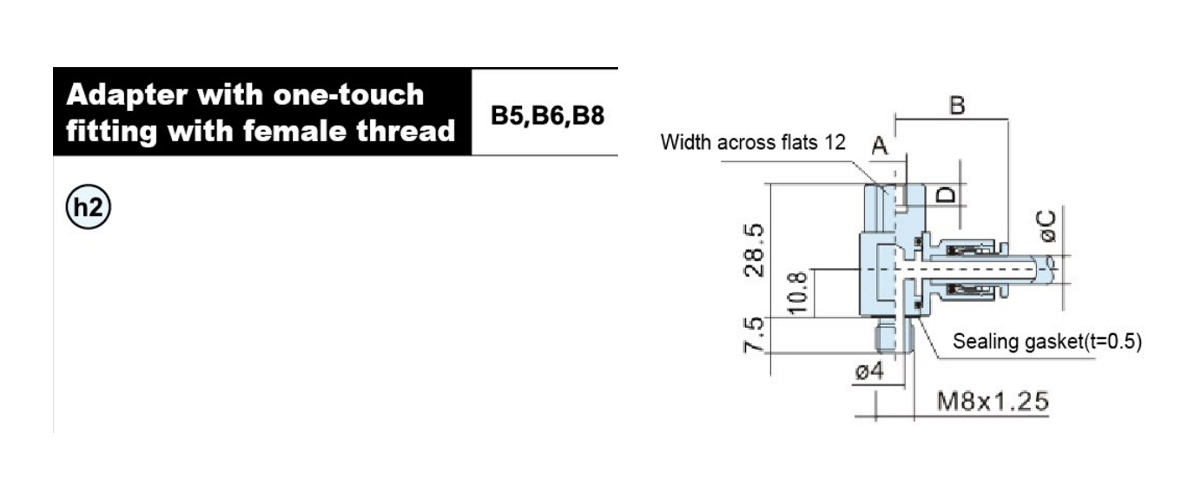

    Modellololololololololololololololololololololololololololololo A B ØC D Peso (g)
    ZPRL-04-B5 M5×0,8 23.3 4 5 24
    ZPRL-06-B5 24.3 6 24.7
    ZPRL-08-B5 26.3 8 25.3
    ZPRL-04-B6 M6×1.0 23.3 4 6 23
    ZPRL-06-B6
    ZPRL-08-B6     		24.3 6 24
    26.2 8 25
    ZPRL-04-B8
    M8×1,25     		23.3 4 8 21.8
    ZPRL-06-B8 24.3 6 22.6
    ZPRL-08-B8 26.2 8 23.4

    ØD Modellololololololololololololololololololololololololololololo ØB H L Q Peso (g)
    6 KQ2H06-U01-B 5 12 19.5 14.5 6.2
    8 KQ2H08-U01-B 5.8 14 25 20.5 12.1

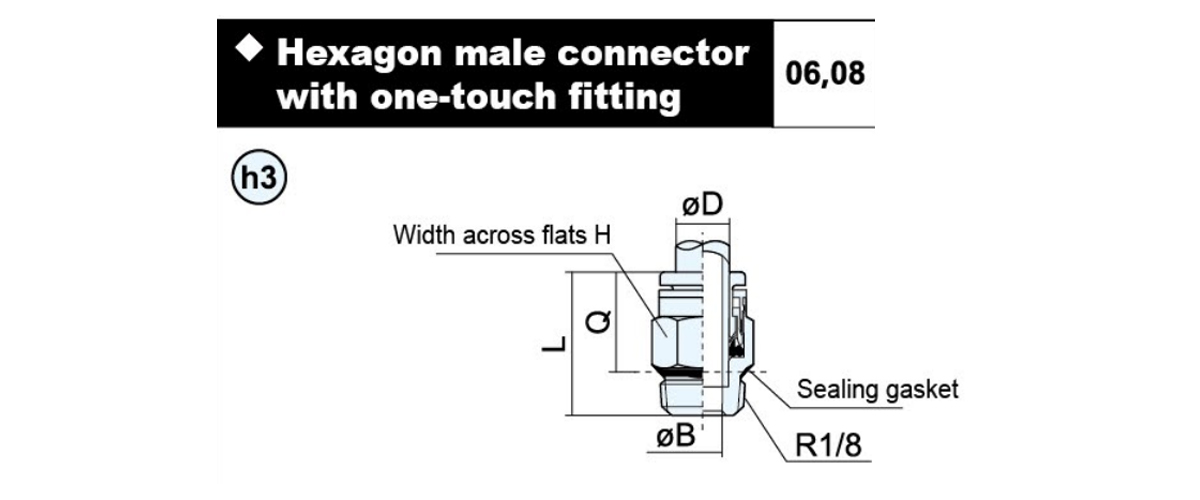

    ØD Modellololololololololololololololololololololololololololololo ØB C H L Q Peso (g)
    6 KQ2S06-U01-B 3.8 12 4 24 19 8
    8 KQ2S08-U01-B 4.8 14 5 27.5 22.5 11

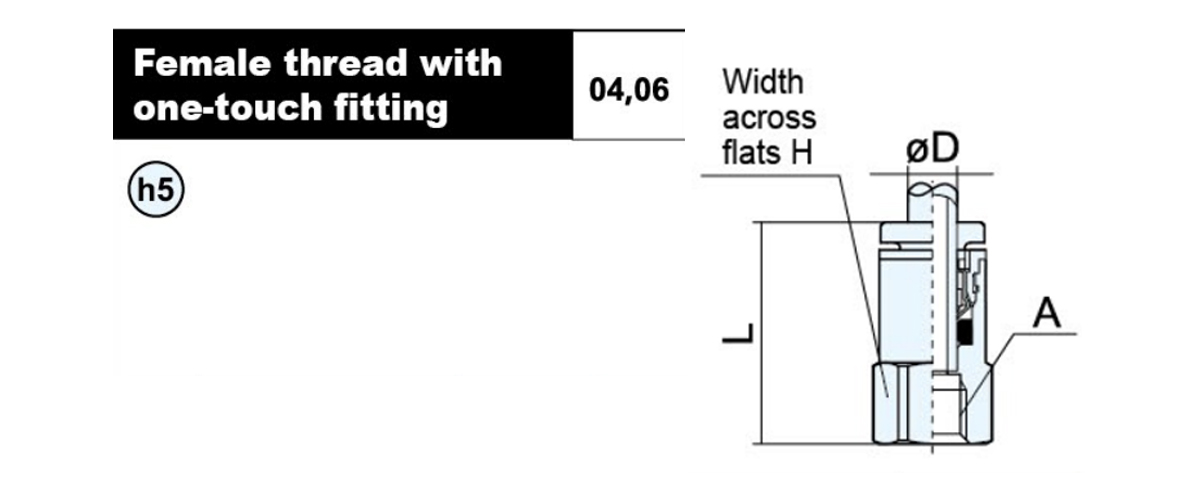

    ØD Modellololololololololololololololololololololololololololololo A H L Peso (g)
    4 KJF04-M5-B M5×0,8 8 18.8 3.8
    KJF04-M6-B M6×1.0 19.3 3.2
    6 KJF06-M5-B M5×0,8 10 18 5.2
    KJF06-M6-B M6×1.0 20 6.6
    KJF06-M8-B M8×1.0 12 21 9.6

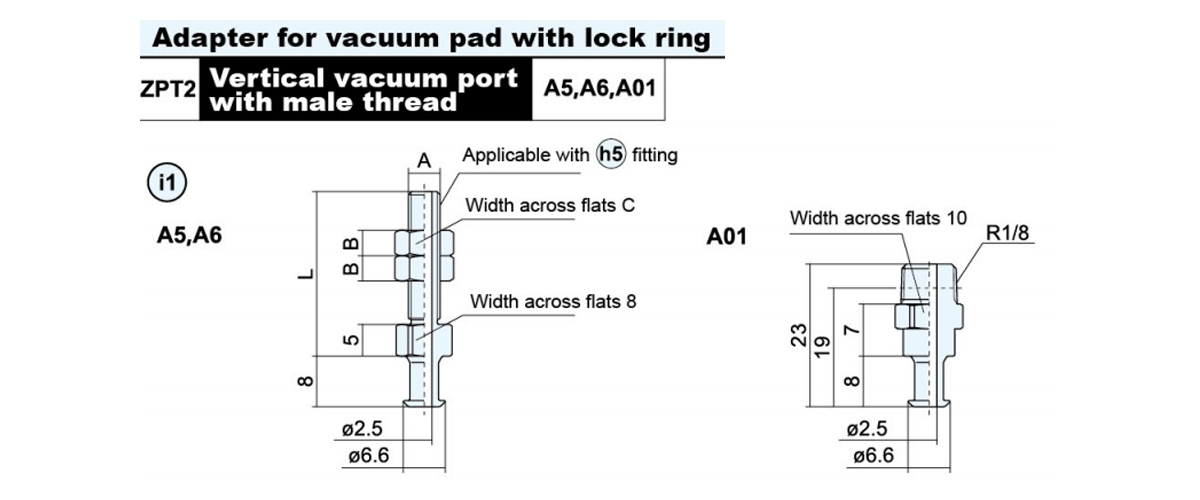

    Modello dell'adattatore A B C L Peso (g) Cuscinetto applicabile
    ZPT2-A5 M5×0,8 7 4 26 4.5 E1 E2 E3 E4 E5
    ZPT2-A6 M6×1.0 8 3 31 5.9
    ZPT2-A01 - - - - 8.5

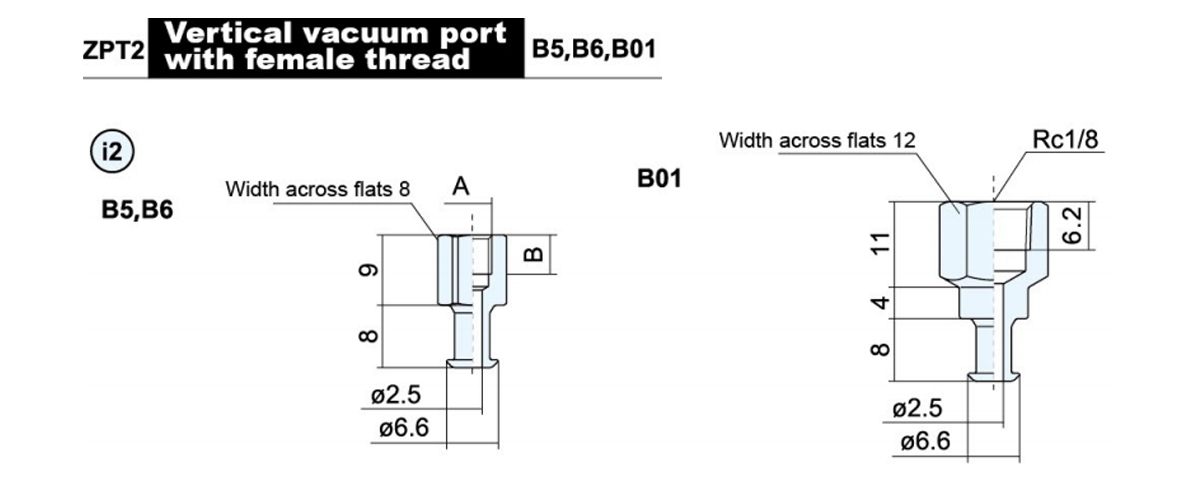

    Modello dell'adattatore A B Peso (g) Cuscinetto applicabile
    ZPT2-B5 M5×0,8 5 4 E1 E2 E3 E4 E5
    ZPT2-B6 M6×1.0 6 3.7
    ZPT2-B01 - - 9

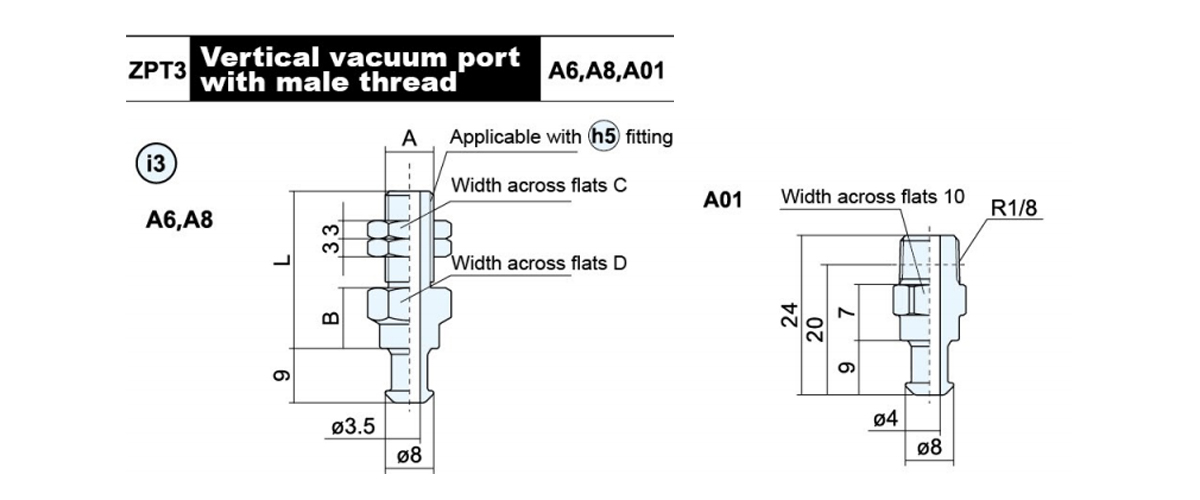

    Modello dell'adattatore A B C D L Peso (g) Cuscinetto applicabile
    ZPT3-A6 M6×1.0 5 8 8 31 6 F1 F2 F3 F4 F5
    ZPT3-A8 M8×1.0 10 12 12 26 13.7
    ZPT3-A01 - - - - - 8.2

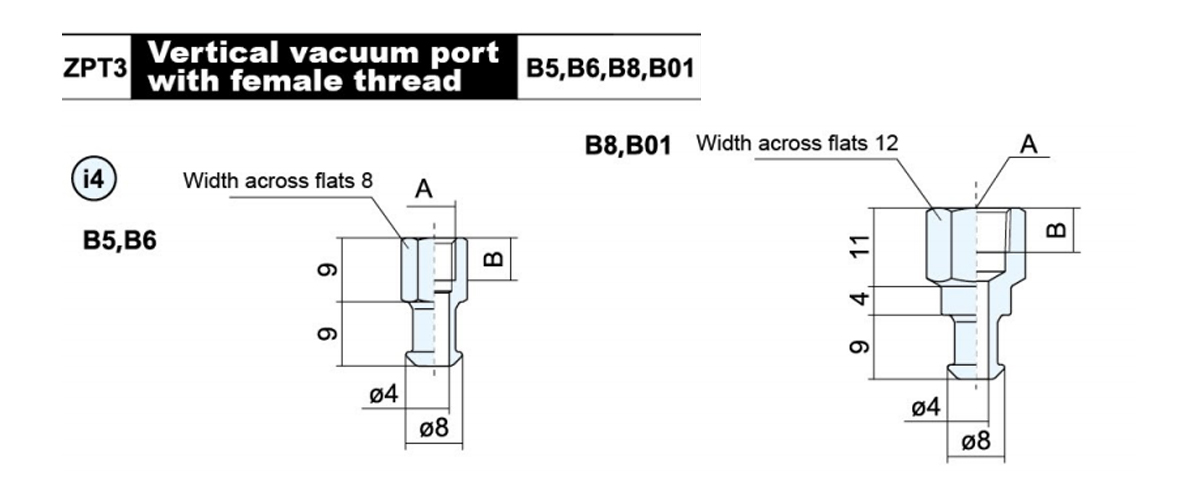

    Modello dell'adattatore A B Peso (g) Cuscinetto applicabile
    ZPT3-B5 M5×0,8 5 4.6 F1 F2 F3 F4 F5
    ZPT3-B6 M6×1.0 6 4.3
    ZPT3-B8 M8×1,25 8 11.4
    ZPT3-B01 Tc1/8 6.2 9.6

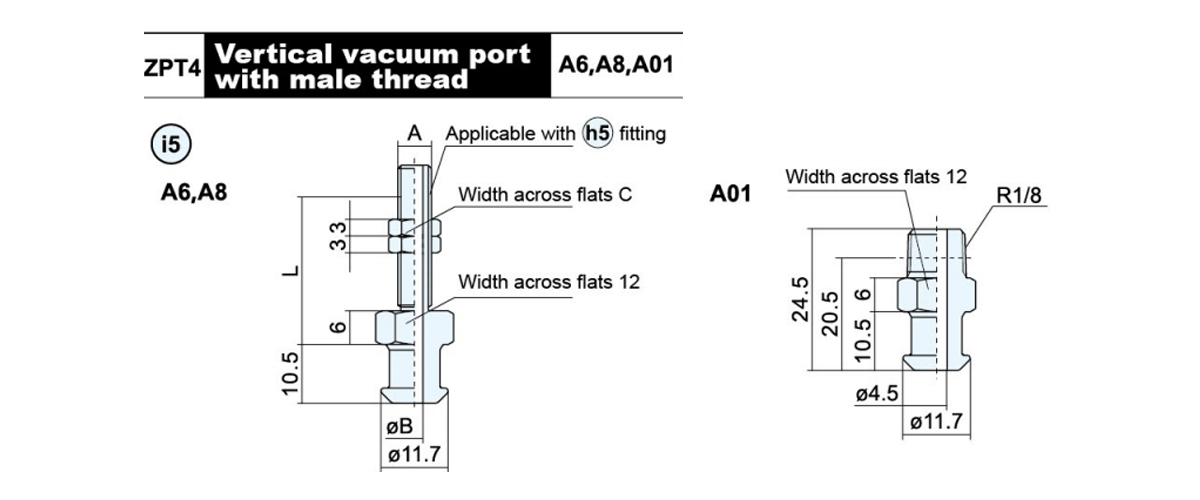

    Modello dell'adattatore A ØB C L Peso (g) Cuscinetto applicabile
    ZPT4-A6 M6×1.0 3.5 8 32 13.4 Sol1 Sol2 Sol3 Sol4
    ZPT4-A8 M8×1.0 4.5 12 22 13.2
    ZPT4-A01 - - - - 13.1

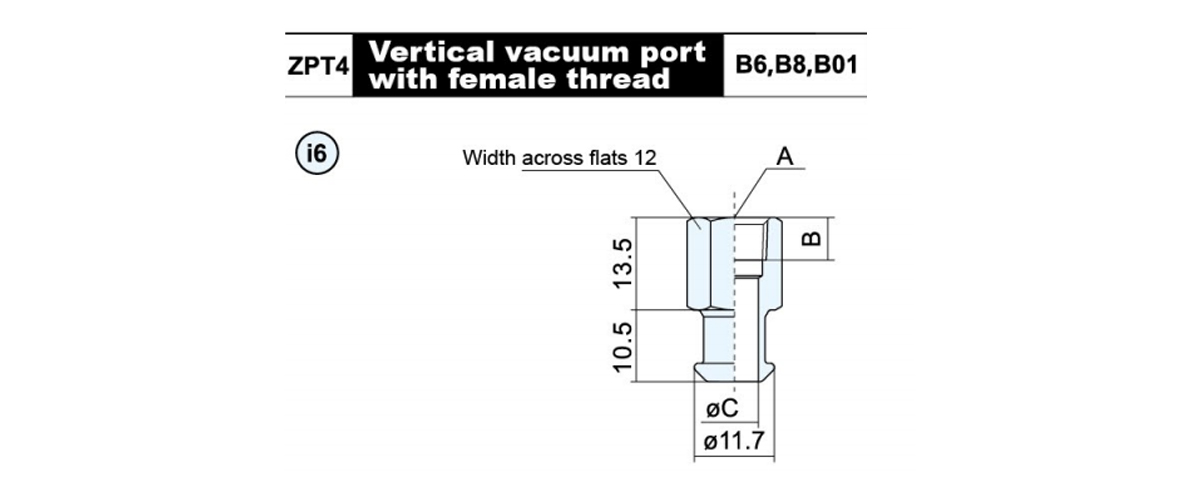

    Modello dell'adattatore A B ØC Peso (g) Cuscinetto applicabile
    ZPT4-B6 M6×1.0 6 4.5 17.4 Sol1 Sol2 Sol3 Sol4
    ZPT4-B8 M8×1,25 8 6.8 14.9
    ZPT4-B01 Tc1/8 6.2 10.7

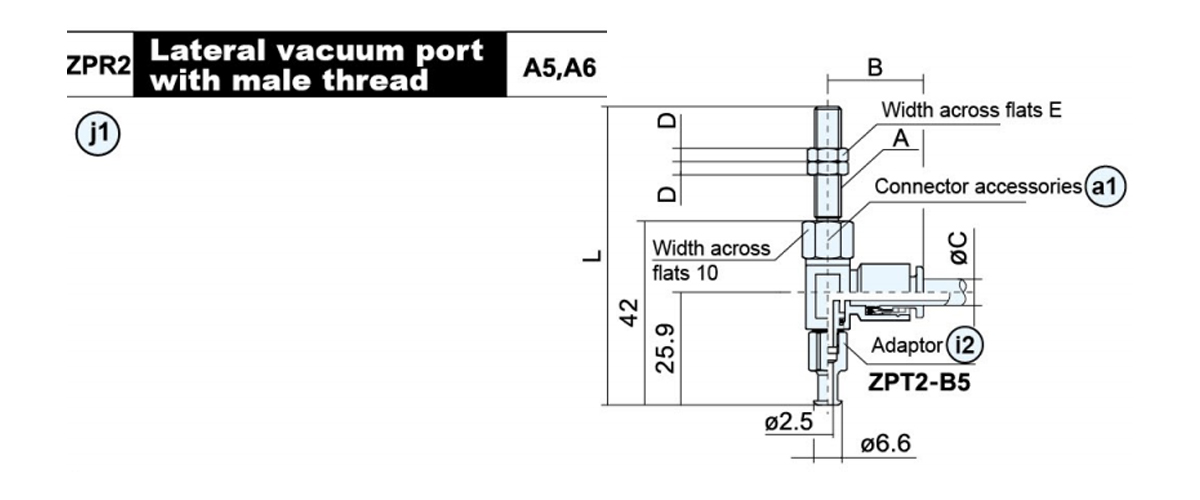

    Modello dell'adattatore A B ØC D E L Peso (g) Modellololololololololololololololololololololololololololololo of connector
    accessori     		Cuscinetto applicabile
    ZPR2-04-A5 M5×0,8 20.6 4 4 7 63 21.5 ZPRS-04-A5 E1 E2 E3 E4 E5
    ZPR2-06-A5 21.6 6 22.3 ZPRS-06-A5
    ZPR2-04-A6 M6×1.0 20.6 4 3 8 68 22.7 ZPRS-04-A6
    ZPR2-06-A6 21.6 6 23.5 ZPRS-06-A6

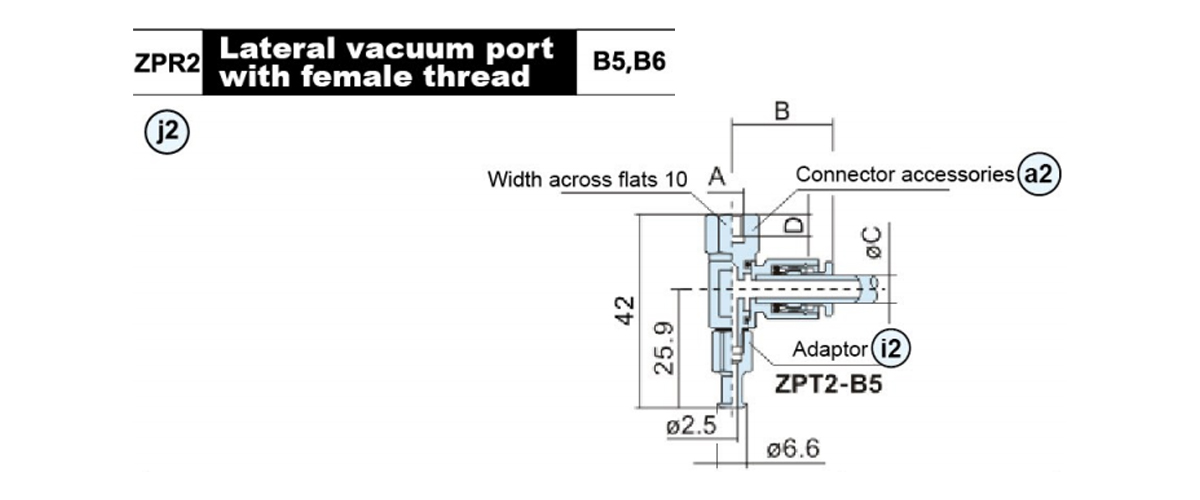

    Modello dell'adattatore A B ØC D Peso (g) Modellololololololololololololololololololololololololololololo of connector
    accessori     		Cuscinetto applicabile
    ZPR2-04-B5 M5×0,8 20.6 4 4 15.6 ZPRS-04-B4 E1 E2 E3 E4 E5
    ZPR2-06-B5 21.6 6 16.3 ZPRS-06-B4
    ZPR2-04-B6 M6×1.0 20.6 4 5 15.7 ZPRS-04-B5
    ZPR2-06-B6 21.6 6 16.4 ZPRS-06-B5

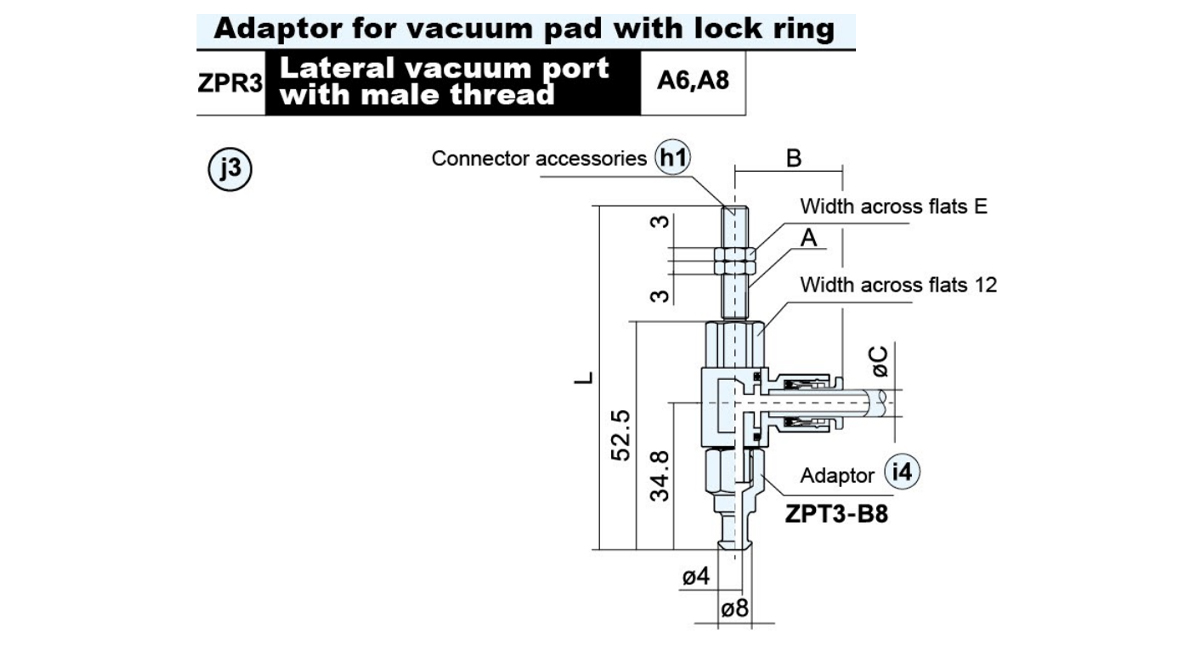

    Modellololololololololololololololololololololololololololololo A B ØC E L Peso (g) Cuscinetto applicabile
    ZPR3-04-A6 M6×1.0 23.3 4 8 78.5 42.4 F1 F2 F3 F4 F5
    ZPR3-06-A6 24.3 6 43.2
    ZPR3-08-A6 26.2 8 44.1
    ZPR3-04-A8 M8×1.0 23.3 4 12 68.5 45
    ZPR3-06-A8 24.3 6 45.5
    ZPR3-08-A8 26.2 8 46.7

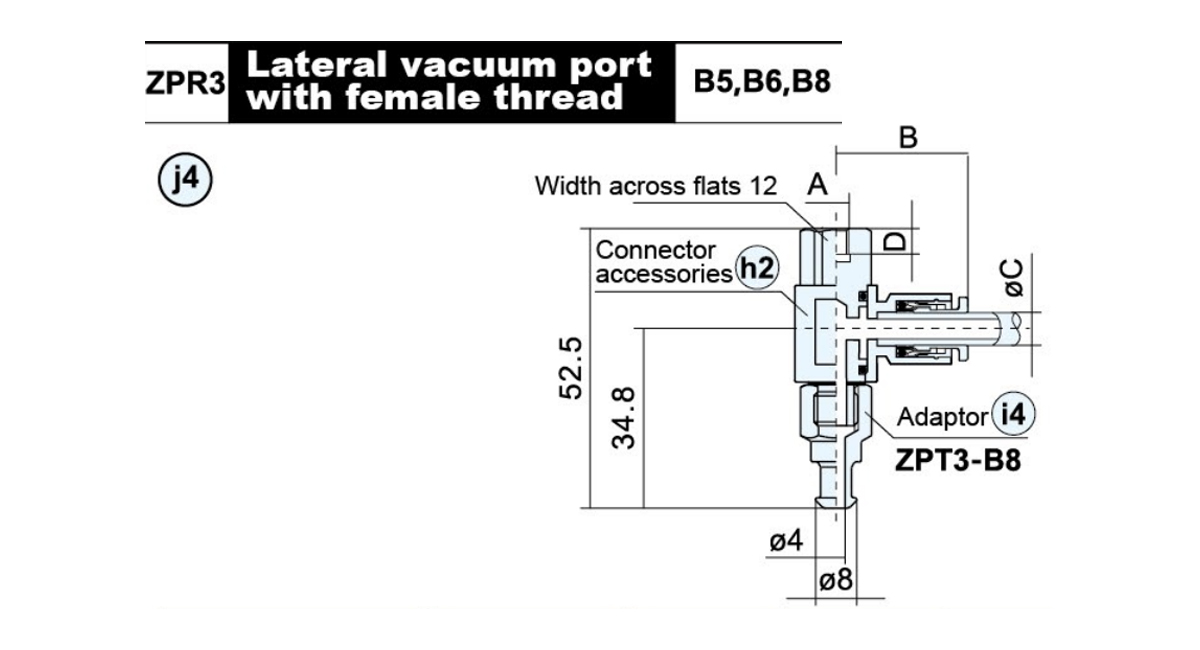

    Modellololololololololololololololololololololololololololololo A B ØC D Peso (g) Cuscinetto applicabile
    ZPR3-04-B5 M5×0,8 23.3 4 5 35.5 F1 F2 F3 F4 F5
    ZPR3-06-B5 24.3 6 36.1
    ZPR3-08-B5 26.3 8 36.7
    ZPR3-04-B6 M6×1.0 23.3 4 6 34.4
    ZPR3-06-B6 24.3 6 35.1
    ZPR3-08-B6 26.2 8 36.1
    ZPR3-04-B8 M8×1,25 23.3 4 8 33.1
    ZPR3-06-B8 24.3 6 33.9
    ZPR3-08-B8 26.2 8 34.5

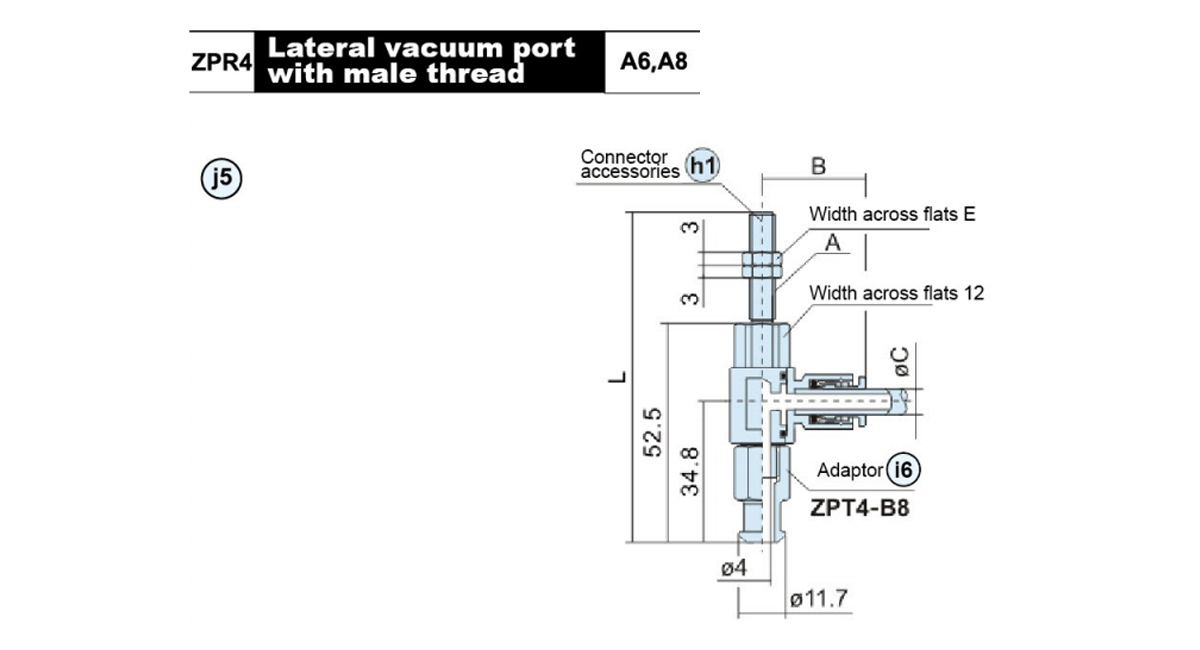

    Modellololololololololololololololololololololololololololololo A B ØC E L Peso (g) Cuscinetto applicabile
    ZPR4-06-A6 M6×1.0 24.3 6 8 78.5 46.4 Sol1 Sol2 Sol3 Sol4
    ZPR4-08-A6 26.2 8 47.3
    ZPR4-06-A8 M8×1.0 24.3 6 12 68.5 48.8
    ZPR4-08-A8 26.2 8 50

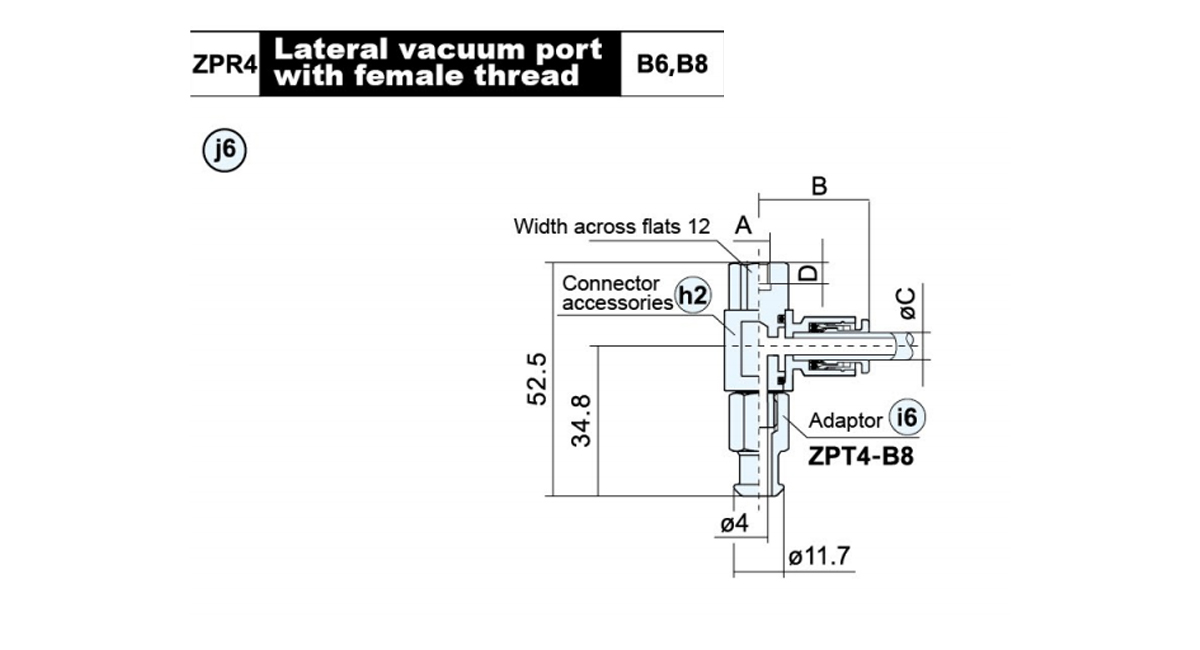

    Modellololololololololololololololololololololololololololololo A B ØC D Peso (g) Cuscinetto applicabile
    ZPR4-06-B6 M6×1.0 24.3 6 6 39.6 Sol1 Sol2 Sol3 Sol4
    ZPR4-08-B6 26.2 8 39.5
    ZPR4-06-B8 M8×1,25 24.3 6 8 37.2
    ZPR4-08-B8 26.2 8 37.8

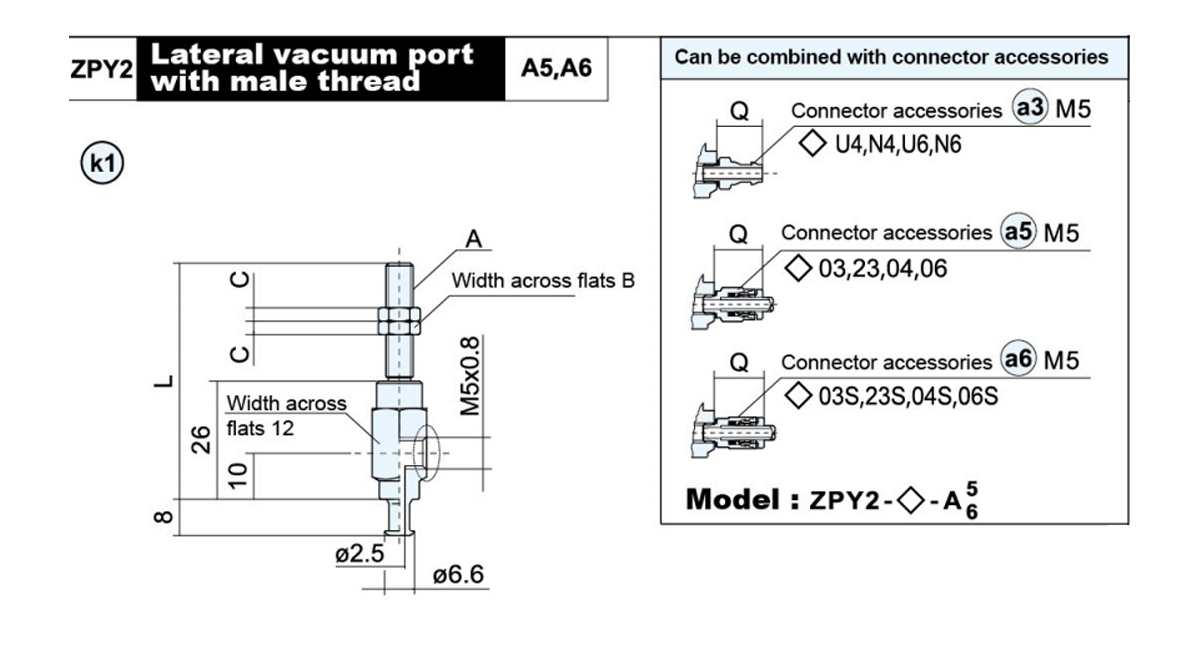

    Modellololololololololololololololololololololololololololololo A B C L Peso (g) Cuscinetto applicabile
    ZPY2-B5-A5 M5×0,8 7 4 47 27.3 E1 E2 E3 E4 E5
    ZPY2-B5-A6 M6×1.0 8 3 52 28.4

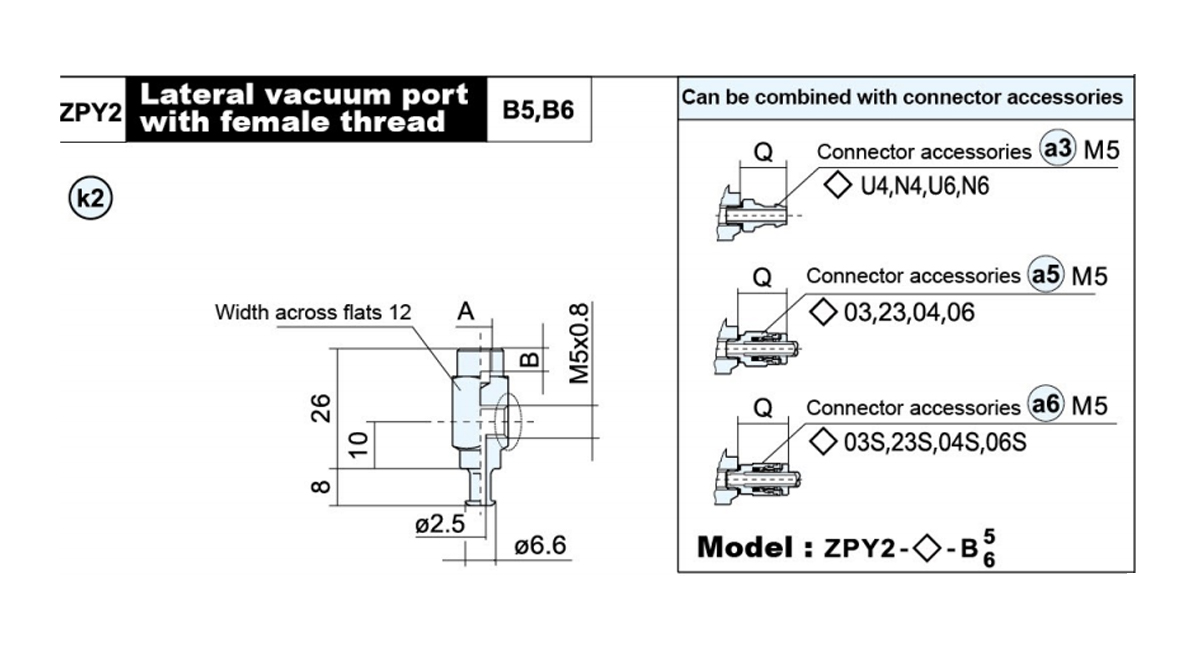

    Modellololololololololololololololololololololololololololololo A B Peso (g) Cuscinetto applicabile
    ZPY2-B5-B5 M5×0,8 5 21 E1 E2 E3 E4 E5
    ZPY2-B5-B6 M6×1.0 6 20.6

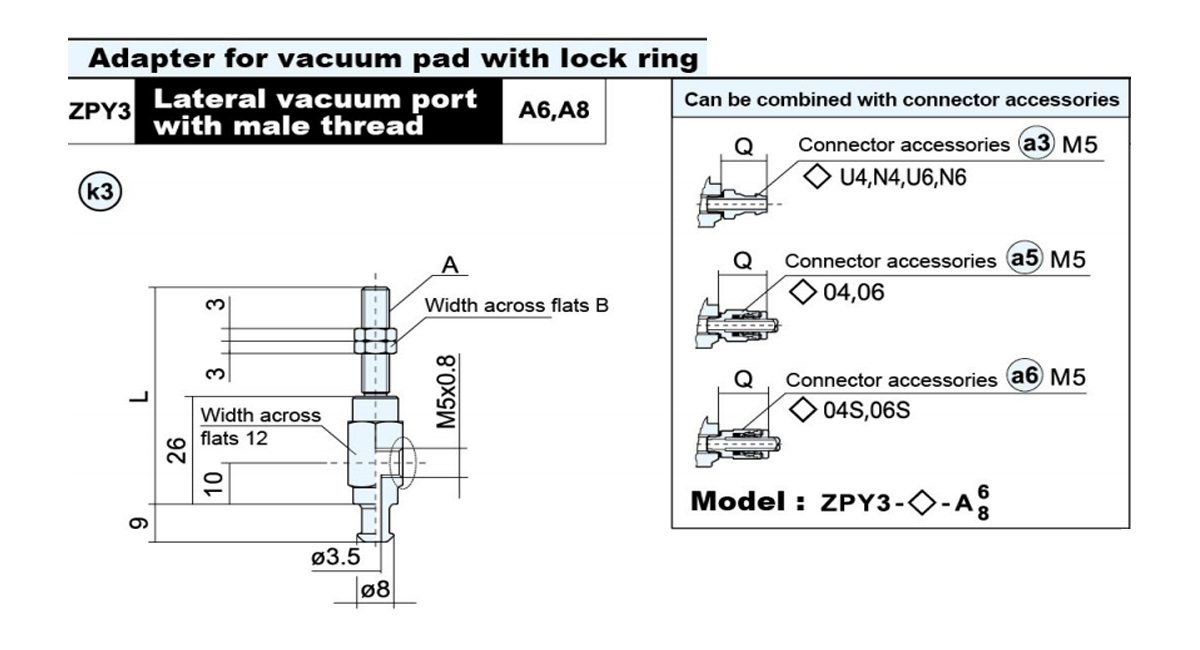

    Modello dell'adattatore A B L Peso (g) Cuscinetto applicabile

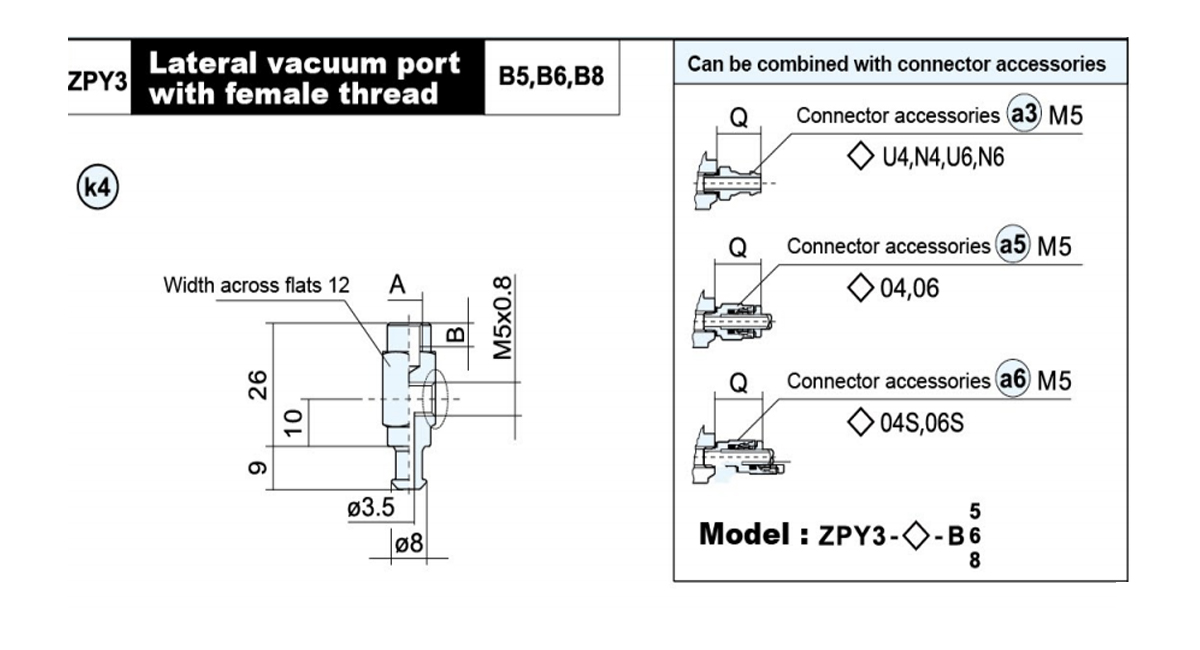

    ZPY3-B5-A6 M6×1.0 8 54 31.4 F1 F2 F3 F4 F5
    ZPY3-B5-A8 M8×1.0 12 44 34.4

    Modello dell'adattatore A B Peso (g) Cuscinetto applicabile
    ZPY3-B5-B5 M5×0,8 5 23.5 F1 F2 F3 F4 F5
    ZPY3-B5-B6 M6×1.0 6 23.8
    ZPY3-B5-B8 M8×1,25 8 21.7

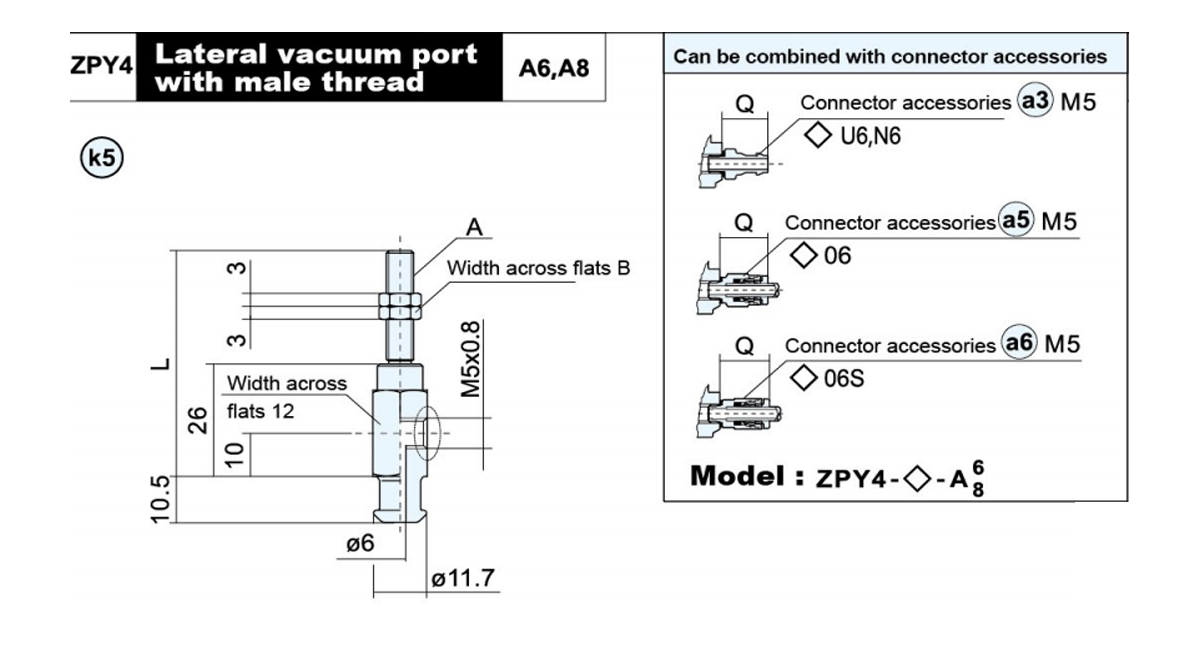

    Modello dell'adattatore A B L Peso (g) Cuscinetto applicabile
    ZPY4-B5-A6 M6×1.0 8 54 35.9 Sol1 Sol2 Sol3 Sol4
    ZPY4-B5-A8 M8×1.0 12 44 38.9

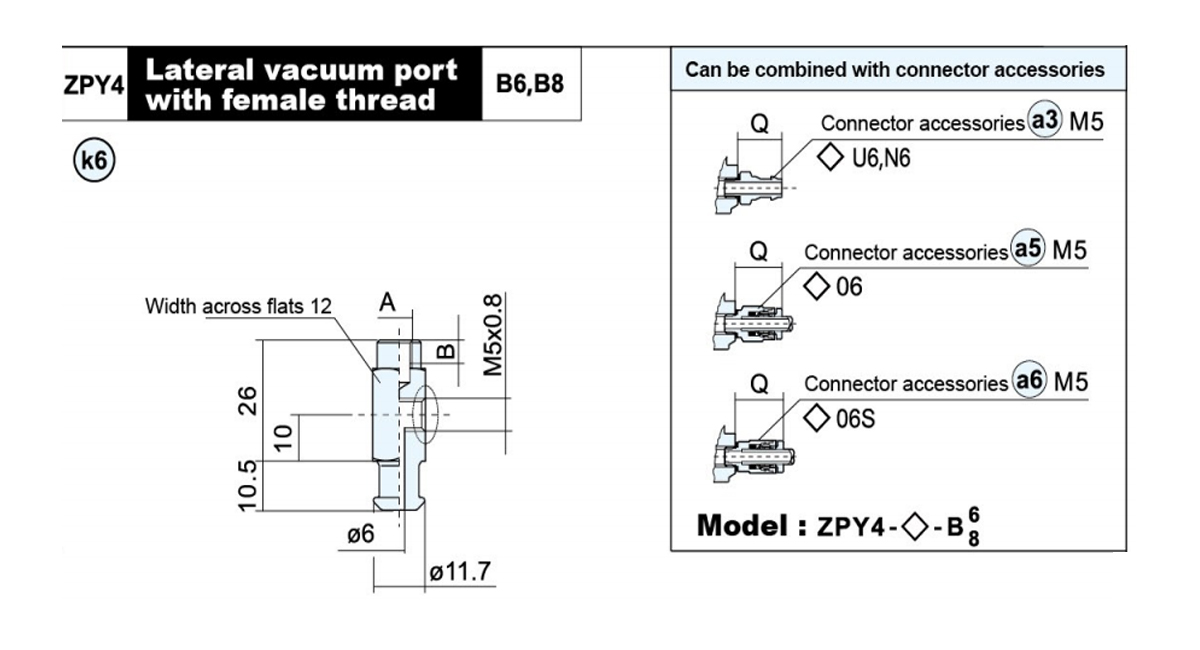

    Modello dell'adattatore A B Peso (g) Cuscinetto applicabile
    ZPY4-B5-B6 M6×1.0 6 28.1 Sol1 Sol2 Sol3 Sol4
    ZPY4-B5-B8 M8×1,25 8 26.1

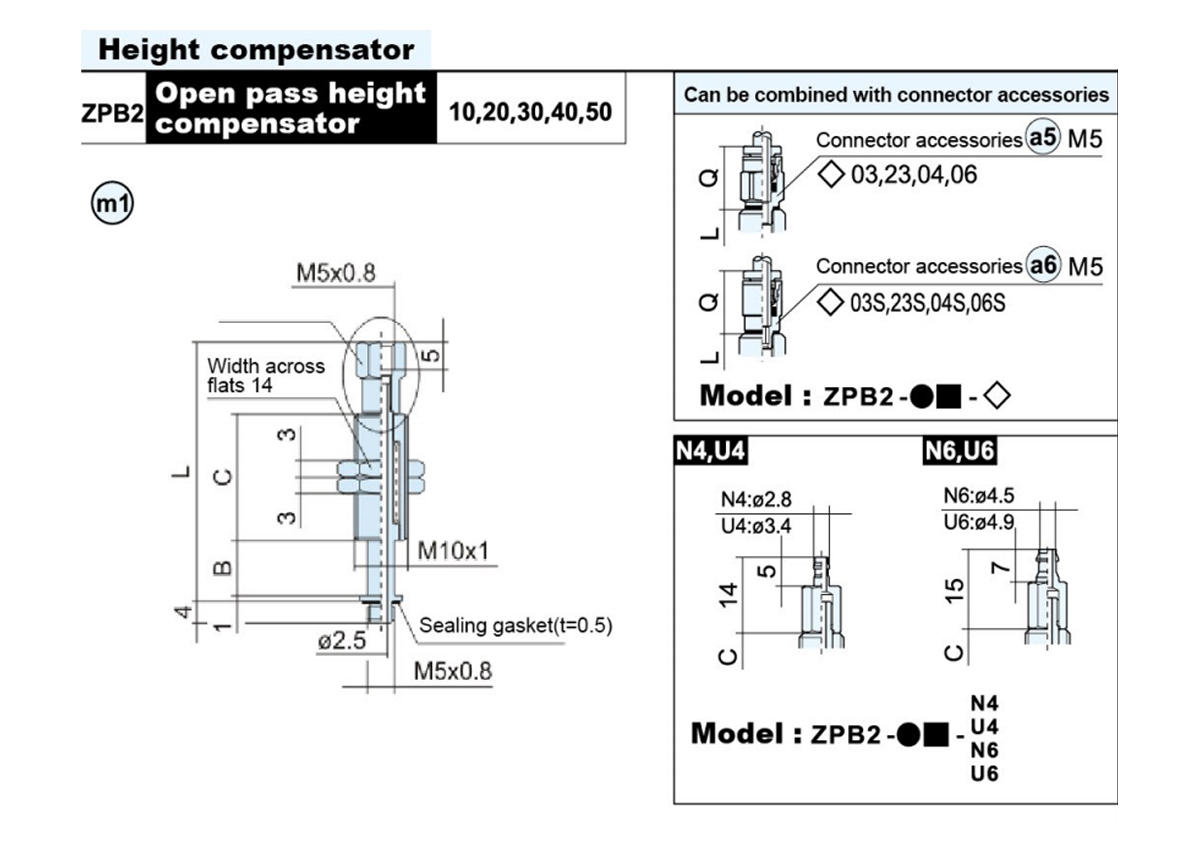

    Modellololololololololololololololololololololololololololololo B C L ●peso  (g)
    J K
    ZPB2-→10-B5 10 23 47 19.6 19.2
    ZPB2-→20-B5 20 51 85 29 27.8
    ZPB2-→30-B5 30 95 30.8 29.6
    ZPB2-→40-B5 40 77 131 41.4 41.6
    ZPB1-→50-B5 50 141 42 43

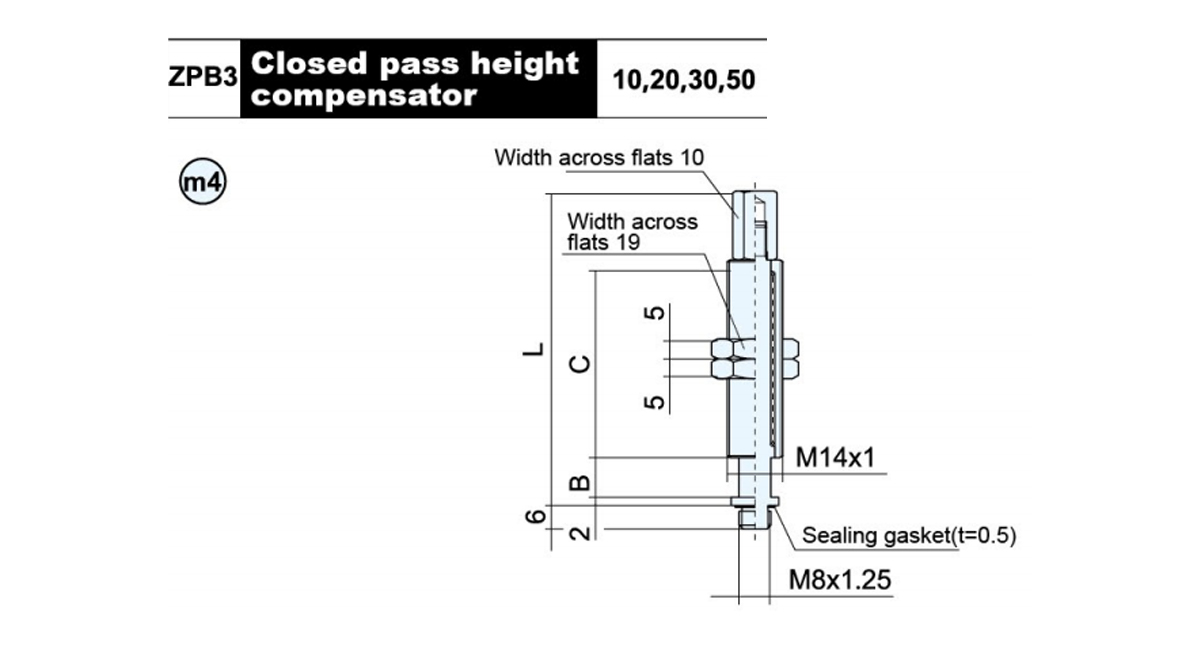

    Modellololololololololololololololololololololololololololololo

    A

    		B C D L ●peso(g)
    J K
    ZPB3-→10-B5 M5×0,8 10 50 10 77 68 64.2
    ZPB3-→20-B5 20 81 68.8 67
    ZPB3-→30-B5 30 91 71.6 71.4
    ZPB3-→50-B5 50 75 136 97.5 97.6
    ZPB3-→10-B01 Tc1/8 10 50 12 78.5 70.4 66.6
    ZPB3-→20-B01 20 84 69.8 67
    ZPB3-→30-B01 30 94 72.6 71
    ZPB3-→50-B01 50 75 139 97.2 95
    ●Tipo di compensatore di altezza: Rotativo (J), Impossibile ruotare (K)    *** Corsa del respingente (mm): 10,20,30,50

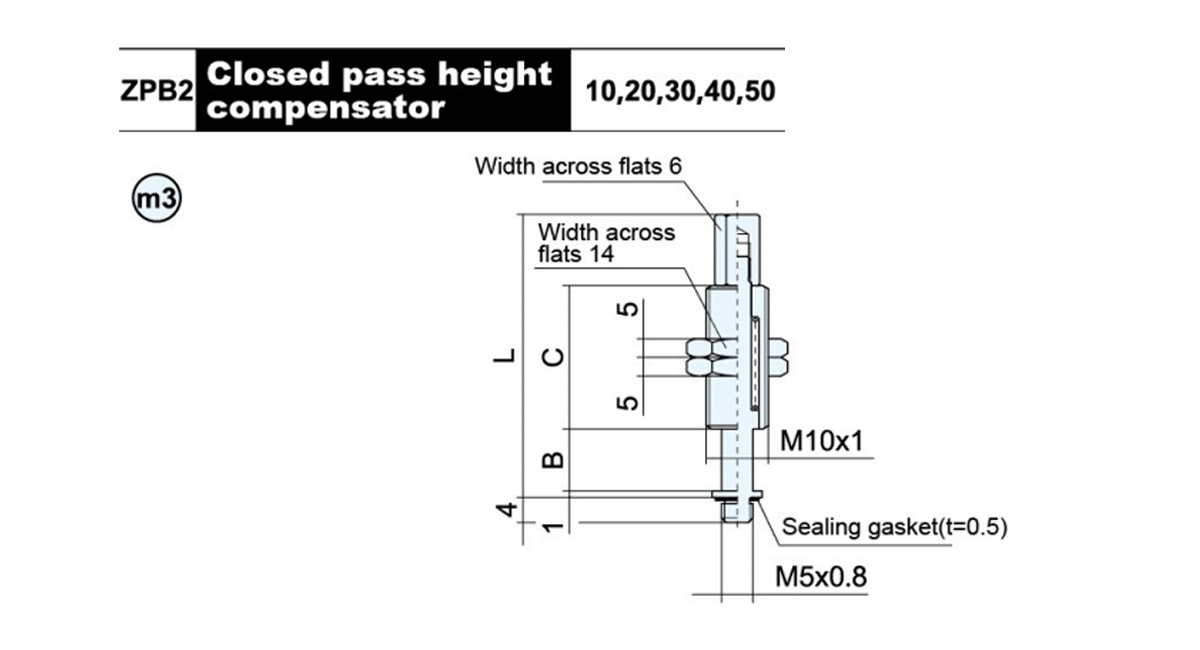

    Modellololololololololololololololololololololololololololololo B C L ●peso  (g)
    J K
    ZPB2-→10 10 23 45 19.7 20
    ZPB2-→20 20 51 83 33.8 30
    ZPB2-→30 30 93 32.3 31.7
    ZPB2-→ 40 40 77 129 44.3 44.3
    ZPB2-→50 50 139 45.6 41.6

    ●Tipo di compensatore di altezza: Rotativo (J), Impossibile ruotare (K)
    ■Corsa del respingente (mm): 10,20,30,40,50

    Modellololololololololololololololololololololololololololololo B C L ●peso(g)
    J K
    ZPB3-→10 10 50 80 80.2 74.4
    ZPB3-→20 20 77 69.9 71.2
    ZPB3-→30 30 87 77.8 77
    ZPB3-→50 50 75 132 103.8 105.8
    ●Tipo di compensatore di altezza: Rotativo (J), Impossibile ruotare (K)■Buffer stroke(mm):10,20,30,50
