Eiettore per vuoto multistadio serie ZL3/ZL6 Fornitori

Casa / Prodotti / Componenti per il vuoto / Generatore di vuoto multistadio / Generatore di vuoto multistadio Serie ZL / Eiettore per vuoto multistadio serie ZL3/ZL6

Eiettore per vuoto multistadio serie ZL3/ZL6 Eiettore per vuoto multistadio serie ZL3/ZL6
  • Eiettore per vuoto multistadio serie ZL3/ZL6
  • Eiettore per vuoto multistadio serie ZL3/ZL6
Generatore di vuoto multistadio Serie ZL

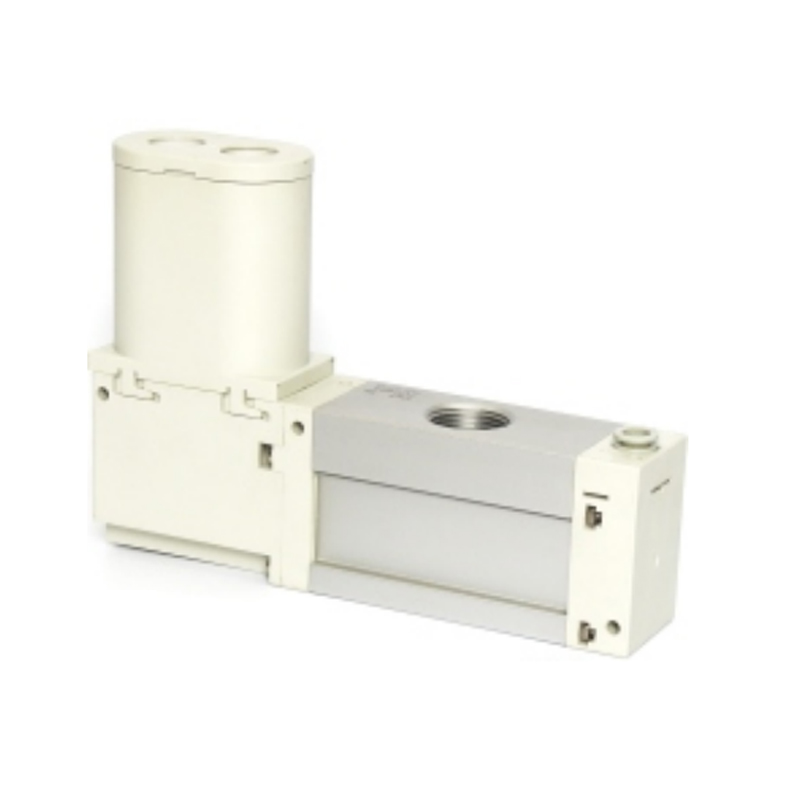

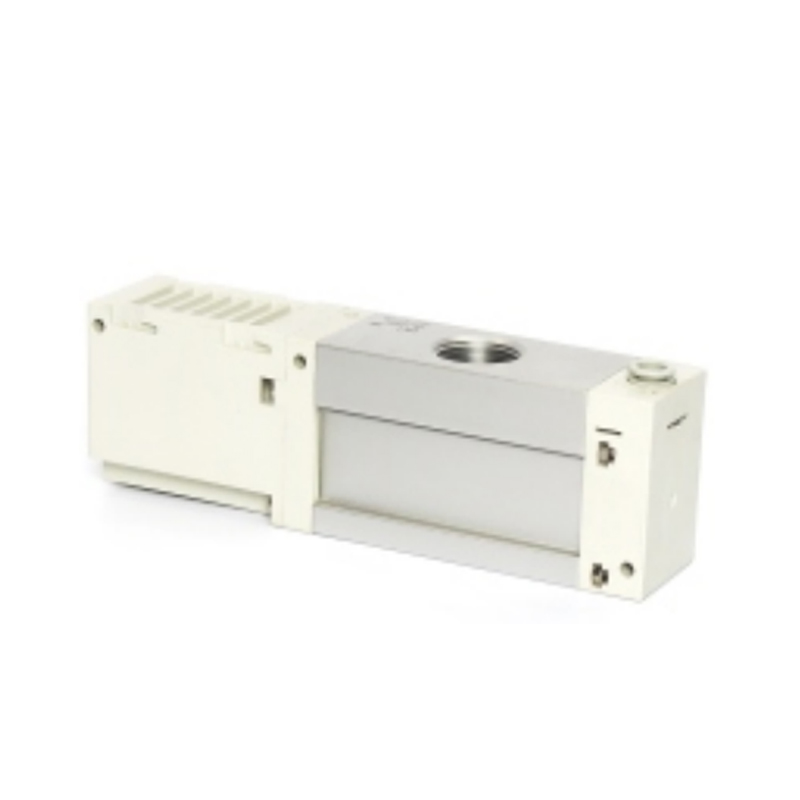

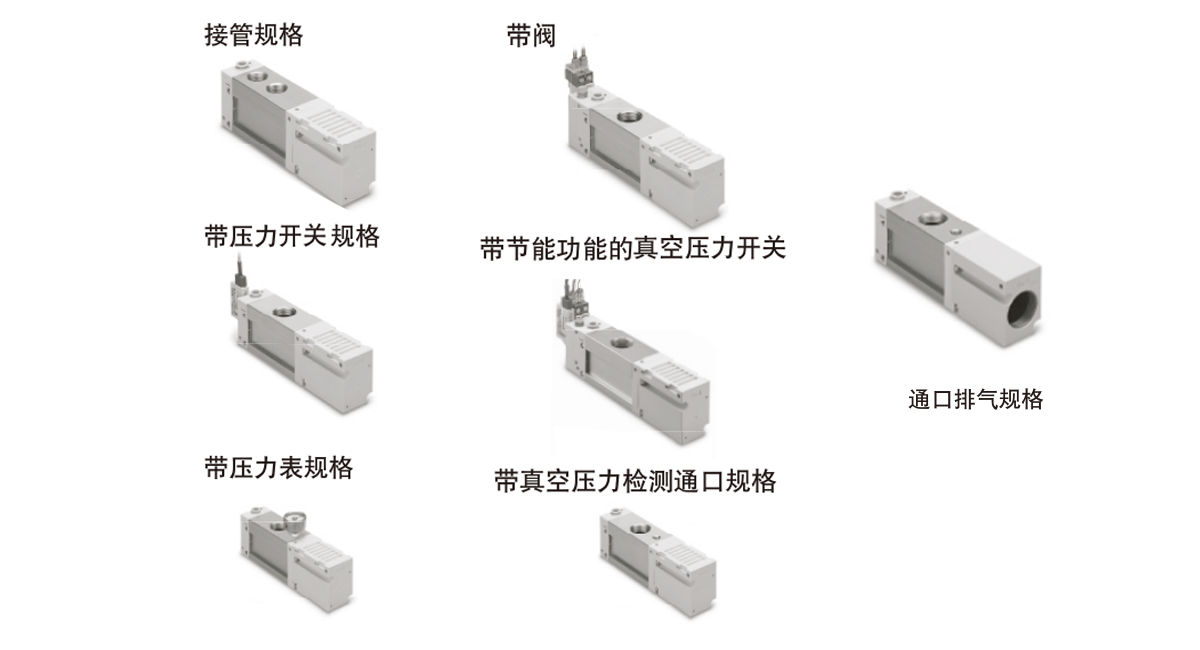

Eiettore per vuoto multistadio serie ZL3/ZL6

L'eiettore per vuoto multistadio serie ZL3/ZL6 è un'unità di generazione del vuoto modulare costruita sul principio del Venturi multistadio. È progettato per scenari in cui è necessario generare rapidamente una pressione negativa stabile nell'automazione industriale ed è adatto per afferrare, assorbire o fissare vari pezzi.

•Progettazione della struttura multistadio

La struttura del tubo Venturi della serie è adottata per ottenere la conversione passo-passo dell'energia dell'aria compressa. Il flusso d'aria viene espanso in più fasi per amplificare passo dopo passo l'effetto del vuoto. Rispetto alla struttura monostadio alle stesse condizioni della fonte d'aria, può produrre una maggiore capacità di aspirazione o ridurre il consumo di aria compressa.

•Ottimizzazione della stabilità del vuoto

Il canale di flusso interno è appositamente ottimizzato per sopprimere le turbolenze e bilanciare le fluttuazioni di pressione a ciascun livello. Questo design garantisce un livello di vuoto stabile durante il lavoro continuo o lievi variazioni di carico, riducendo il rischio di allentamento dell'oggetto aspirato.

•Adattamento flessibile alle condizioni di lavoro

I componenti principali hanno un ampio intervallo di tolleranza del flusso e sono compatibili con diverse contropressioni di scarico e condizioni di perdita. È particolarmente adatto per operazioni di aspirazione di pezzi non standard con superfici porose, curvature complesse o tracce di permeabilità all'aria.

•Caratteristiche di risposta rapida

La cavità di precompressione e il canale di flusso a bassa inerzia cooperano per ottenere la creazione e il rilascio del vuoto in millisecondi. Soddisfa i requisiti applicativi di avvii e arresti frequenti nel ritmo di automazione ad alta velocità e riduce il tempo di attesa del ciclo.

•Integrazione di funzioni modulari

Il corpo principale riserva l'interfaccia standard del percorso del gas e la struttura di posizionamento dell'installazione per supportare la rapida integrazione del vacuostato, dell'unità filtro o del componente silenziatore. I moduli funzionali possono essere configurati in modo flessibile in base alla complessità del sistema per ridurre la complessità complessiva della pipeline.

E-mail: manager@cktworld.com
Scarica
PREC：Nessun articolo precedente
SUCC：Eiettore per vuoto multistadio serie ZL1

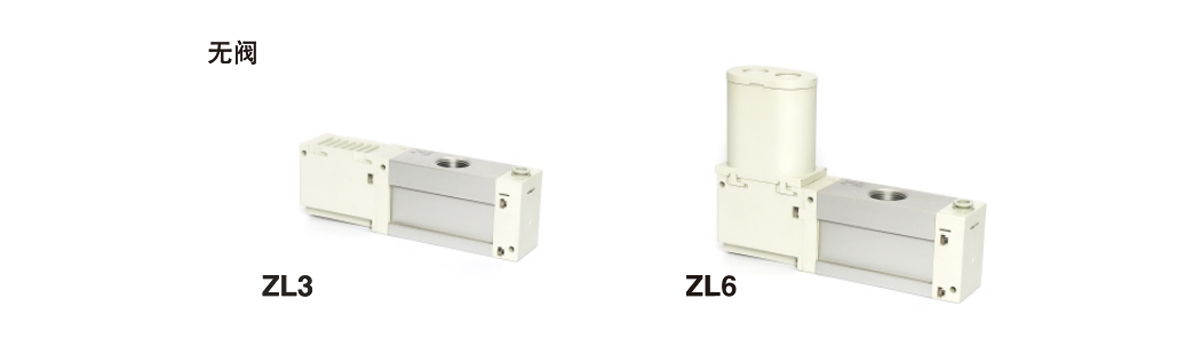

  • ZL3 ZL6
    Modellololololo ZL3M□□ ZL3H□□ Modellololololo ZL6M□□ ZL6H□□
    Diametro ugello [mm] 1.9 1.5 Diametro ugello [mm] 1,9×2 1,5×2
    Pressione di alimentazione standard [MPa] 0.35 0.50 Pressione di alimentazione standard [MPa] Senza valvola 0.35 0.50
    Livello di vuoto massimo [kPa] Nota 1) -91 -93 Con valvola 0.37 0.52
    Portata massima in aspirazione [L/min (ANR)] 280 Livello di vuoto massimo [kPa] Nota 1) -91 -93
    300 Portata massima di inalazione [l/min (ANR)] 580
    Consumo d'aria [l/min (ANR)] 150 135 Specifiche di subentro/ventilazione 600
    Campo della pressione di alimentazione [MPa] 0,2～0,6 Consumo d'aria [l/min (ANR)] 300 270
    Intervallo di temperatura operativa [°C] Da -5 a 50 (senza congelamento o condensa) Campo della pressione di alimentazione [MPa] 0,2～0,6
    Fluido operativo Aria Intervallo di temperatura operativa [℃] Da -5 a 50 (senza congelamento o condensa)
    Resistenza alle vibrazioni [m/s²] Nota 2) 20 Fluido operativo Aria
    Resistenza all'impatto [m/s²] Nota 3) 100 Resistenza alle vibrazioni [m/s²] Nota 2) 20
    Resistenza all'impatto [m/s²] Nota 3) 100
    Nota 1) Valori ottenuti nelle condizioni di misurazione della nostra azienda alla pressione di alimentazione standard. Questi valori possono variare a seconda della pressione atmosferica (clima, altitudine, ecc.) o dei metodi di misurazione.
    Nota 2) Da 10 a 500 Hz, 2 ore in ciascuna delle direzioni X, Y e Z (nessuna alimentazione, valori iniziali).
    Nota 3) 3 volte in ciascuna delle direzioni X, Y e Z (nessuna alimentazione, valori iniziali).

    Specifiche della valvola di alimentazione e della valvola di blocco
    Modellololololo ZL3-JSY3140
    Tempo di risposta (a 0,5 MPa) Meno di 27 ms Nota 1)
    Frequenza operativa massima 5Hz
    Funzionamento manuale Tipo a pressione non bloccabile
    Tensione nominale della bobina DC24V
    Fluttuazione di tensione consentita ±10% della tensione nominale
    Consumo energetico 0,4 W

    Specifiche del manometro
    Modellololololo GZ33-K1K-01-X56 GZ33-P1C-N01-X55
    Unità di pressione kPa inHg e psi sono usati insieme per indicare
    Intervallo di pressione -100~100kPa -30 pollici Hg ~ 14 psi
    Filo di connessione R1/8 NPT1/8
    Precisione Lato vuoto ±3% F.S., lato pressione positiva ±5% F.S.
    Peso 30 g

    Rumore di scarico (valore di riferimento)
    Modellololololo ZL3 ZL6
    Rumore di scarico [dB(A)] 68

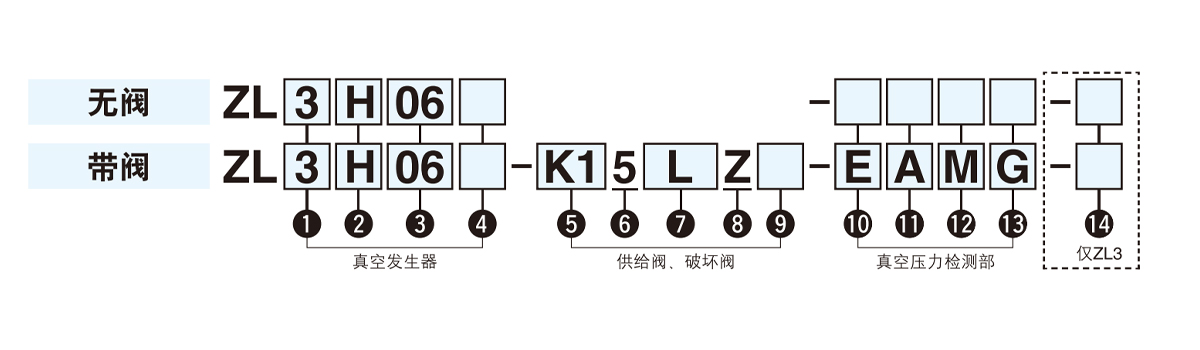

  • ① Portata massima in aspirazione ② Pressione di alimentazione standard ④Specifiche di scarico ⑦Metodo di uscita del cavo

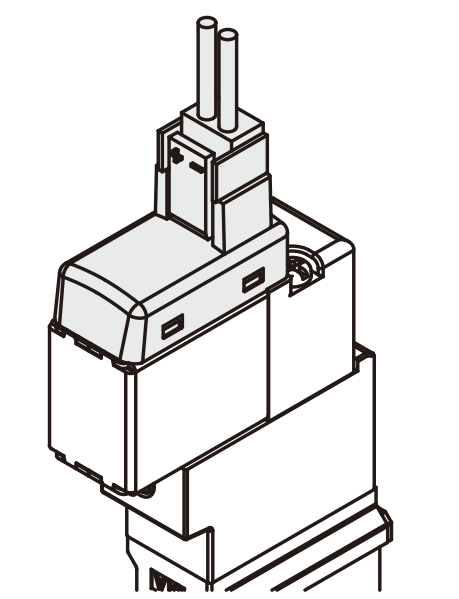

    3 300 l/min(ANR)※1 H 0,50MPa Non contrassegnato Scarico marmitta Tipo di presa a L
    6 600 l/min(ANR)※1 P Scarico aperto
    ※1 Quando si collegano i tubi e si effettua lo sfiato

    L: Lunghezza cavo 0,3 m

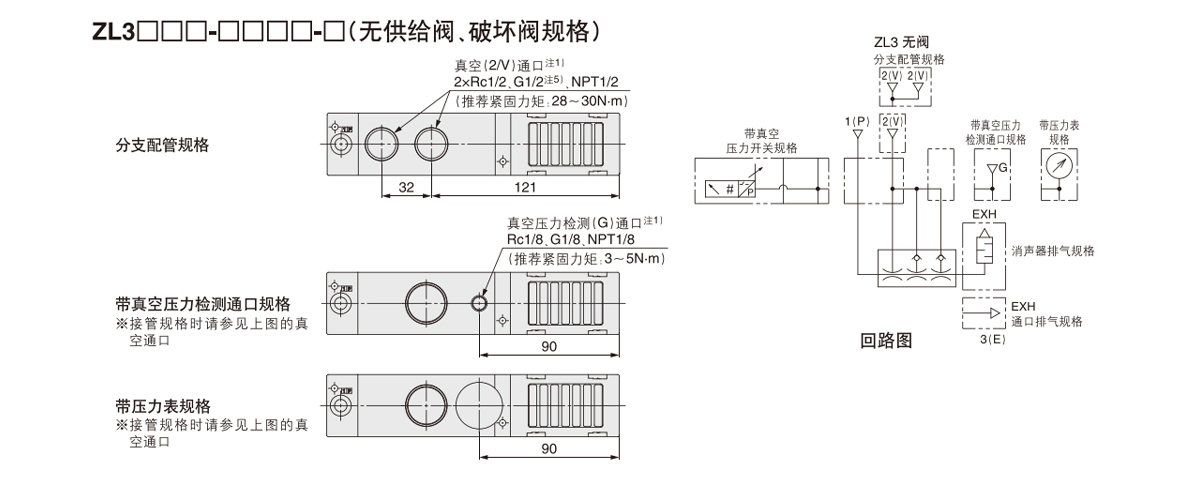

    ③ Dimensioni attacco vuoto (2/V)/attacco alimentazione (1/P) adatte al diametro esterno del tubo
    Marco Sfiato del vuoto (2/V). Alimentazione (1/P) Attraverso la porta
    06 Tc3/4 Connettore diritto 8 mm
    04 2×Rc1/2 (specifiche del tubo di distribuzione secondaria)
    06L G3/4 Connettore a gomito 8 mm
    04L 2×G1/2 (specifiche della diramazione)
    ⑤ Combinazione di valvola di alimentazione e valvola di blocco ⑩Reparto prove di pressione del vuoto
    K1 Valvola di alimentazione (N.C.), valvola di arresto (N.C.) Non contrassegnato Nessuno
    ⑥Tensione nominale GN Con attacco per prova pressione vuoto (G):
    5 DC24V
    G Manometro
    ⑧ Indicatore luminoso e circuito di protezione da sovratensione
    Z Con indicatore luminoso e circuito di protezione da sovratensione E Vacuostato (vuoto 2 uscite)
    ⑨Funzionamento manuale F Vacuostato (2 uscite miste)
    Non contrassegnato Tipo a pressione non bloccabile

    ⑩Applicabile solo quando è selezionato E/F/V nella sezione di rilevamento della pressione del vuoto.
    ⑪Specifiche di uscita Applicabile solo a ZL3
    A Collettore aperto NPN ⑭Articoli opzionali
    Non contrassegnato Nessuna opzione disponibile
    B Collettore aperto PNP

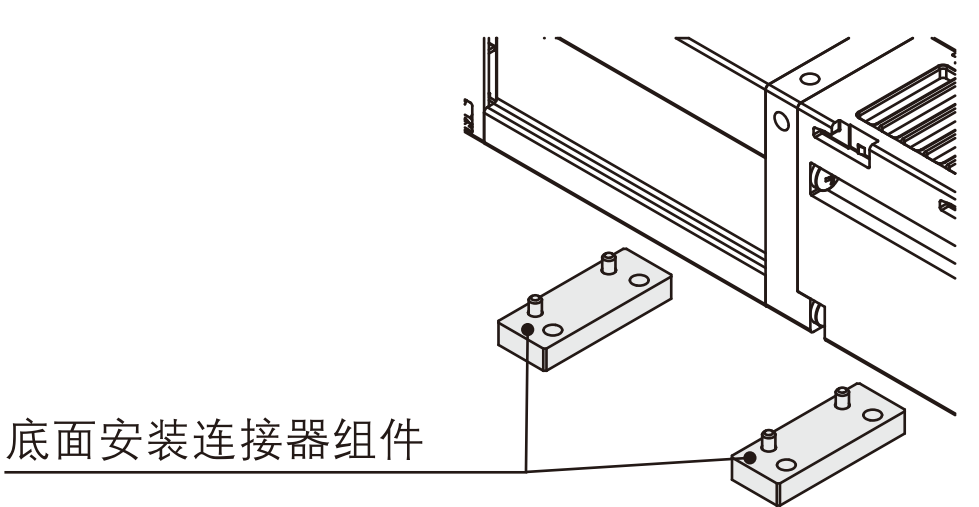

    B Gruppo connettore per montaggio su superficie inferiore※9 (incluso nella confezione)
    ⑫Specifiche dell'unità

    ※9
    Per l'abbinamento con gruppi di connettori con passo di montaggio a vite di 27 mm sulla superficie inferiore del precedente modello ZL212. Necessario quando si sostituisce il precedente modello ZL212 con montaggio su superficie inferiore. (2 pezzi per set, include 4 viti). I fori di montaggio laterali sono intercambiabili anche senza opzioni.

    Non contrassegnato Con funzione di conversione unità
    M Unità SI fissa (kPa)
    P Con funzione di conversione unità (initial value psi)※10
    ⑬Specifiche del cavo
    Non contrassegnato Filo scollegato
    G Cablaggio con spina (lunga 2 m) (stesso pacchetto)

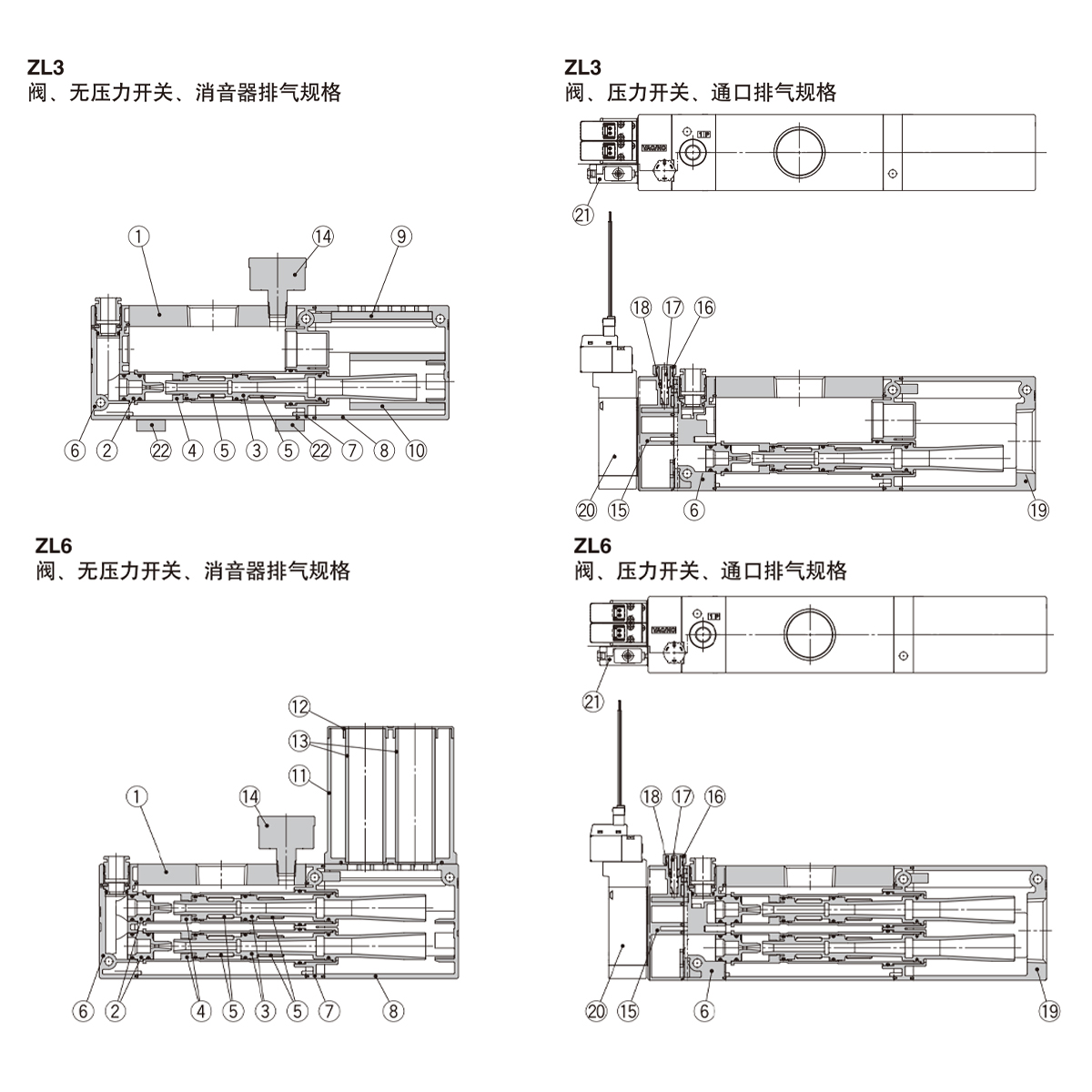

  • Parti componenti
    Numero Nome Materialee Nota Numero Nome Materialee Nota
    1 Corpo principale "Lega di alluminio
    (anodizzato)"     		- 14 Manometro - -
    15 Piastra della valvola PBT -
    2 Ugello POM - 16 Volantino POM -
    3 Ugello Laval PBT 17 Valvola a spillo PBT -
    4 Allegato POM 18 Valvola a spillo guide rod Ottone (nichelatura chimica) -
    5 Valvola unidirezionale FKM -
    6 Connettore frontale PBT - 19 Blocco a foro passante Lega di alluminio (trattata al cromo, rivestita) -
    7 Connettore posteriore PBT -
    8 Guscio del silenziatore 1 PBT - 20 Valvola di alimentazione, valvola di rottura - -
    9 Materiale del silenziatore 1 Resina 21 Vacuostato - -
    10 Materiale del silenziatore 2 Tessuto non tessuto 22 Gruppo connettore con montaggio inferiore Ottone (nichelatura chimica) -
    11 Guscio del silenziatore 2 PBT - -
    12 Copertura del silenziatore POM 23 Materiale di tenuta (O-ring, ecc.) HNBR/NBR -
    13 Materiale del silenziatore 3 Tessuto non tessuto (Non rimovibile, il gruppo silenziatore deve essere sostituito) 24 Viti di montaggio Acciaio (cromato trivalente) -
    - - - -

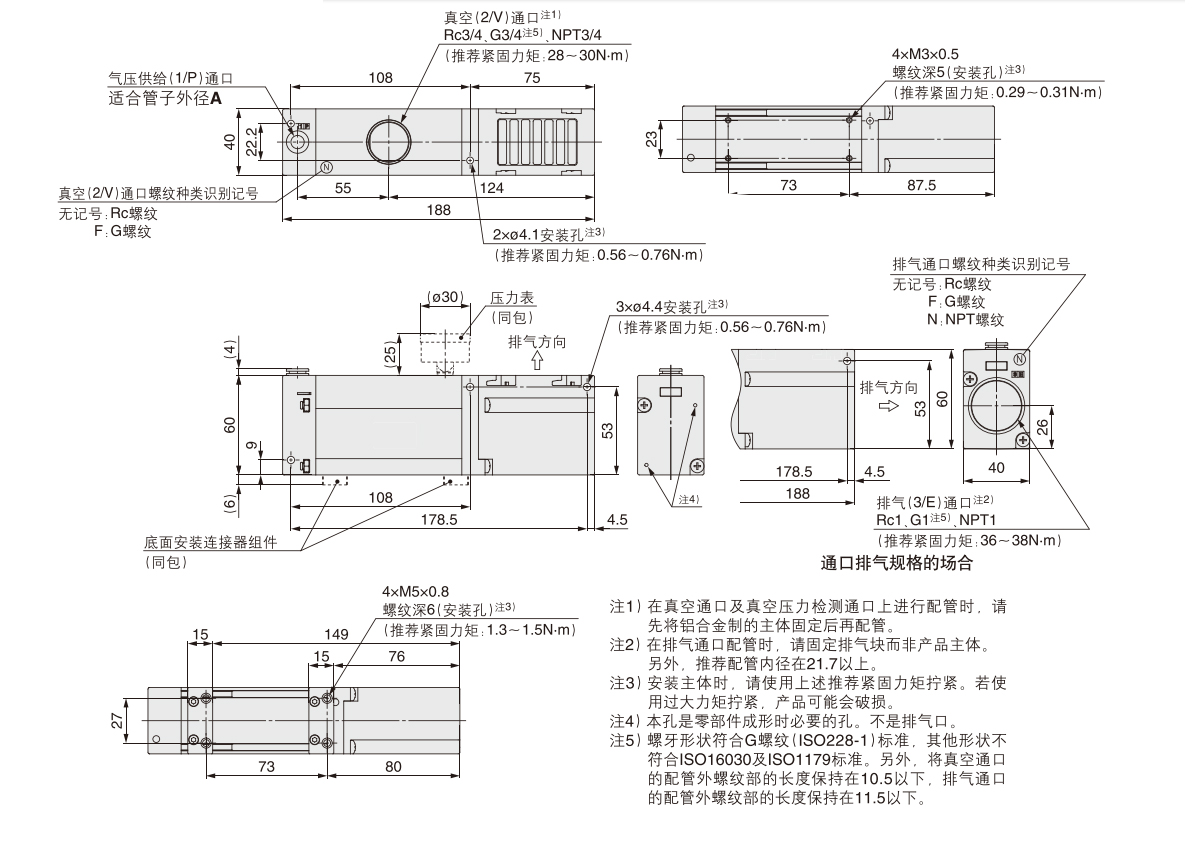

    La porta di alimentazione della pressione dell'aria (1/P) è adatta al diametro esterno del tubo.
    A Colore della manica di rilascio
    ZL3[ □□ 8 Grigio chiaro

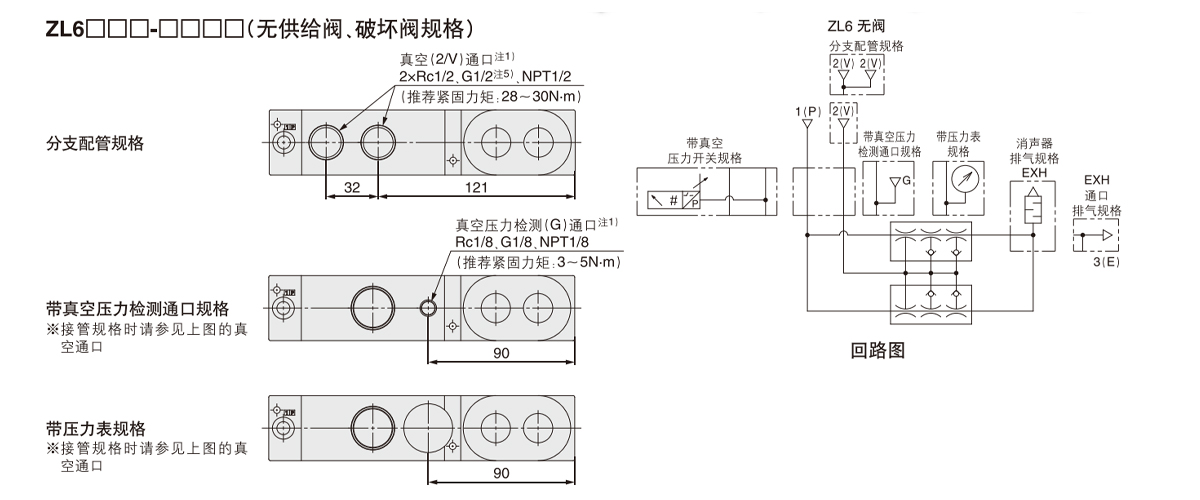

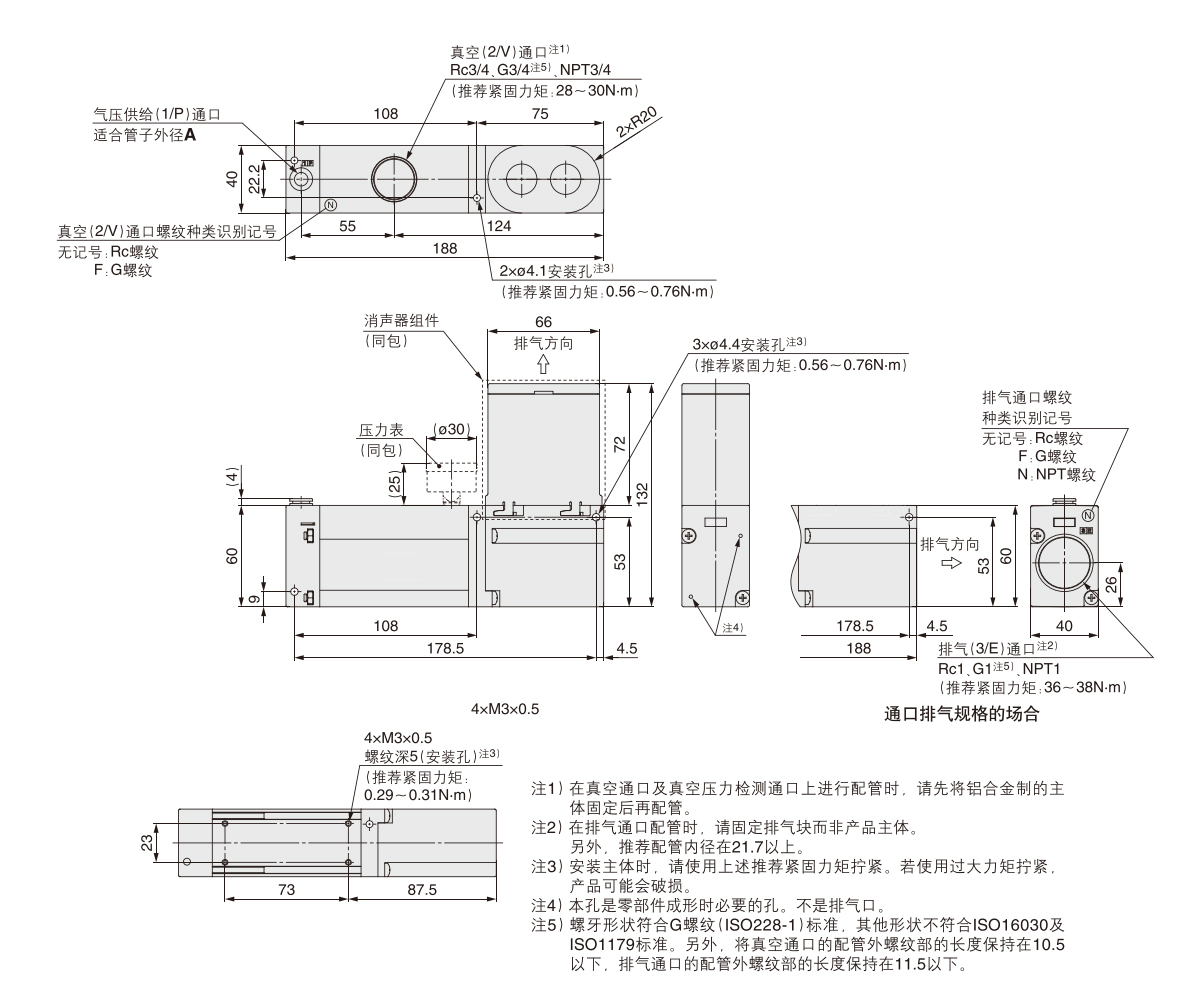

    La porta di alimentazione della pressione dell'aria (1/P) è adatta al diametro esterno del tubo.
    A Colore della manica di rilascio
    ZL6  □ 8 Grigio chiaro
