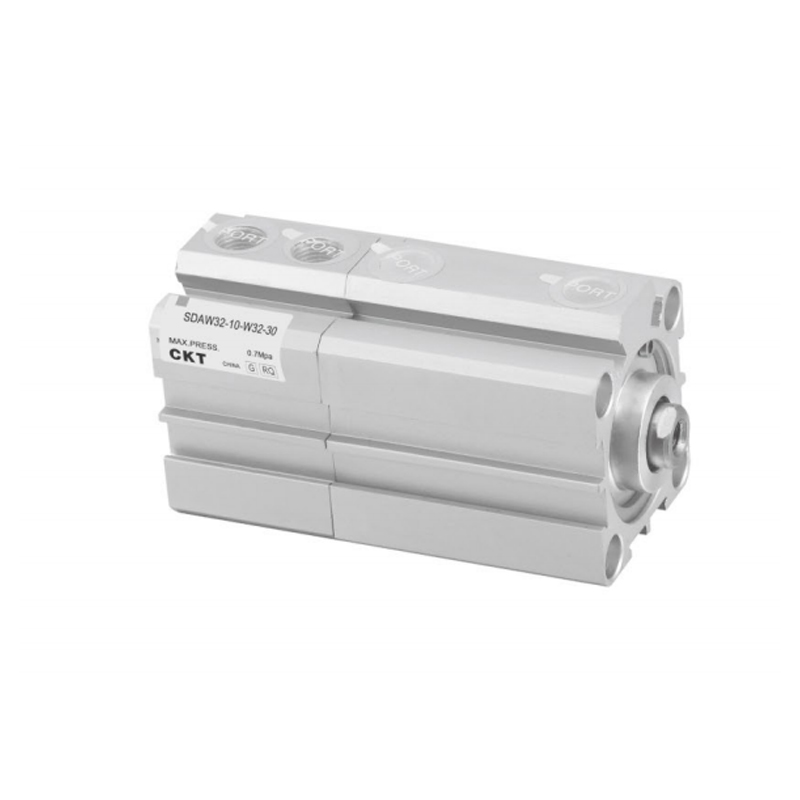

Cilindro multiposizione sottile a doppio asse serie SDAW
  • Cilindro multiposizione sottile a doppio asse serie SDAW
Cilindro sottile

Cilindro multiposizione sottile a doppio asse serie SDAW

Il cilindro multiposizione sottile a doppio asse serie SDAW è un cilindro sottile progettato per requisiti di elevata efficienza spaziale e multistazione. La sua struttura di guida a doppio asse e la capacità di parcheggio multiposizione ottimizzano in modo significativo la compattezza del layout dell'attrezzatura e la certezza del percorso di movimento.

(1) Design del corpo ultrasottile
Superando il limite di spessore dei cilindri tradizionali, la dimensione assiale è notevolmente compressa, adatta per l'integrazione del modulo di automazione con rigidi vincoli di spazio.

(2) Struttura dell'asta di guida rigida su entrambi i lati
Le aste di guida ad alta resistenza configurate in parallelo sopprimono efficacemente la coppia di deflessione dell'asta del pistone e garantiscono la precisione della traiettoria dell'effettore finale sotto carichi complessi.

(3) Parcheggio programmabile multiposizione
Supporta il bloccaggio accurato e il posizionamento ripetuto di più di due posizioni predeterminate all'interno del campo di corsa tramite unità freno esterne o configurazioni di gruppi di valvole.

(4) Attuatore altamente adattabile
Sono disponibili slot per interruttori magnetici opzionali e interfacce di montaggio diversificate (tipo flangia inferiore/estremità) per soddisfare i requisiti di integrazione meccanica/elettrica delle principali piattaforme di automazione.

(5) Risposta dinamica leggera
Il percorso del flusso interno e il gruppo pistone del cilindro sono ottimizzati per aumentare la frequenza del movimento alternativo mantenendo la spinta in uscita per soddisfare i requisiti di condizioni di lavoro ad alta intensità.

E-mail: manager@cktworld.com
Scarica
PREC：Nessun articolo precedente
SUCC：Cilindro sottile multiposizione serie SDAT

  • Modulo Senza commutazione automatica Con interruttore automatico B1 D E F G K1 L M N1 N2
    sormSize A CO C1 A CO C1 S=5 S>5 S=5 S>5
    12 44 34 17 64 54 27 5 - 6 4 1 M3×0,5 10.2 3 5 7.5
    16 48 37 18.5 68 57 28.5 5.5 - 6 4 1.5 M3×0,5 11 3 5.5 8
    20 50 39 19.5 70 59 29.5 5.5 36 8 4 1.5 M4×0,7 13 3 5.5 9
    25 54 42 21 74 62 31 6 42 10 4 2 M5×0,8 17 3 5.5 9.2
    32 63 49 24.5 83 69 34.5 7 50 12 4 3 M6×1 22 3 6.5 9 9
    40 66 52 26 86 72 36 7 58.5 12 4 3 M8×1,25 28 3 7.5 9.5
    50 74 56 28 94 76 38 9 71.5 15 5 4 M10×1,5 38 3 8 10.5 8 10.5
    63 82 64 32 102 84 42 9 84.5 15 5 4 M10×1,5 40 3 9.5 12 9.5 11
    80 104 82 41 124 102 51 11 104 20 6 5 M14×1,5 45 4 11.5 14.5 11.5 14.5
    100 126 102 51 146 122 61 12 124 20 7 5 M18×1,5 55 4 16 20.5 16 20.5

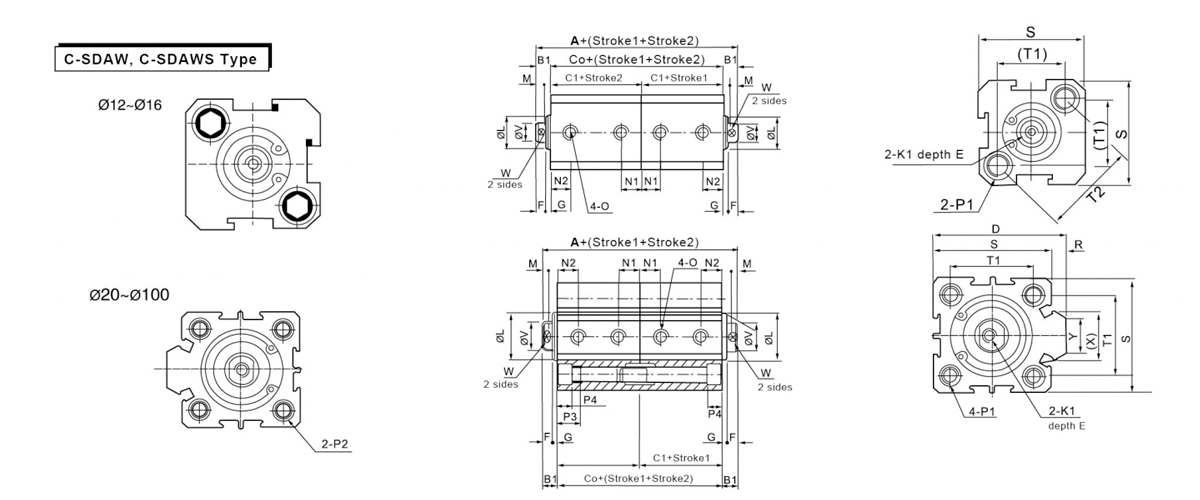

    Dimensioni del foro
    ISymbol     		0 P1 P2 P3 P4 R S T1 T2 V W X Y
    12 M5×0,8 φ6,5 filettatura M5×0,8 foro passante: φ4,2 - 12 4.5 - 25 16.2 23 6 5 - -
    16 M5×0,8 Filettatura Φ6,5 M5×0,8 foro passante:4,2 - 12 4.5 - 29 19.8 28 6 5 -
    20 M5×0,8 Entrambi i lati: filettatura φ6,5 M5×0,8 foro passante: φ4,2 Entrambi i lati: foro passante φ6,5: φ5,2 14 4.5 2 34 24 - 8 6 11.3 10
    25 M5×0,8 Entrambi i lati: filettatura φ8,2 M6×1,0 foro passante: φ4,6 Entrambi i lati: foro passante φ8.2: φ6.2 15 5.5 2 40 28 - 10 8 12 10
    32 PT1/8 Entrambi i lati: filettatura φ8,2 M6×1,0 foro passante: φ4,6 Entrambi i lati: foro passante φ8.2: φ6.2 16 5.5 6 44 34 - 12 10 18.3 15
    40 PT1/8 Entrambi i lati: filettatura φ10 M8×1,25 foro passante: φ6,5 Entrambi i lati:10 foro passante:φ8.2 20 7.5 6.5 52 40 - 16 14 21.3 16
    50 PT1/4 Entrambi i lati: filettatura Φ11 M8×1,25 foro passante: φ6,5 Entrambi i lati: foro passante φ11: φ8,5 25 8.5 9.5 62 48 - 20 17 30 20
    63 PT1/4 Entrambi i lati: filettatura Φ11 M8×1,25 foro passante: φ6,5 Entrambi i lati: foro passante Φ11: φ8,5 25 8.5 9.5 75 60 - 20 17 28.7 20
    80 PT3/8 Entrambi i lati: filettatura φ14 M12×1,75 foro passante: φ9,2 Entrambi i lati: foro passante φ14: φ12,3 25 10.5 10 94 74 - 25 22 36 26
    100 PT3/8 Entrambi i lati: φ17,5 filettatura M14×2 foro passante: φ11,3 Entrambi i lati:φ17,5 foro passante:14,2 30 13 10 114 90 - 32 27 35 26
