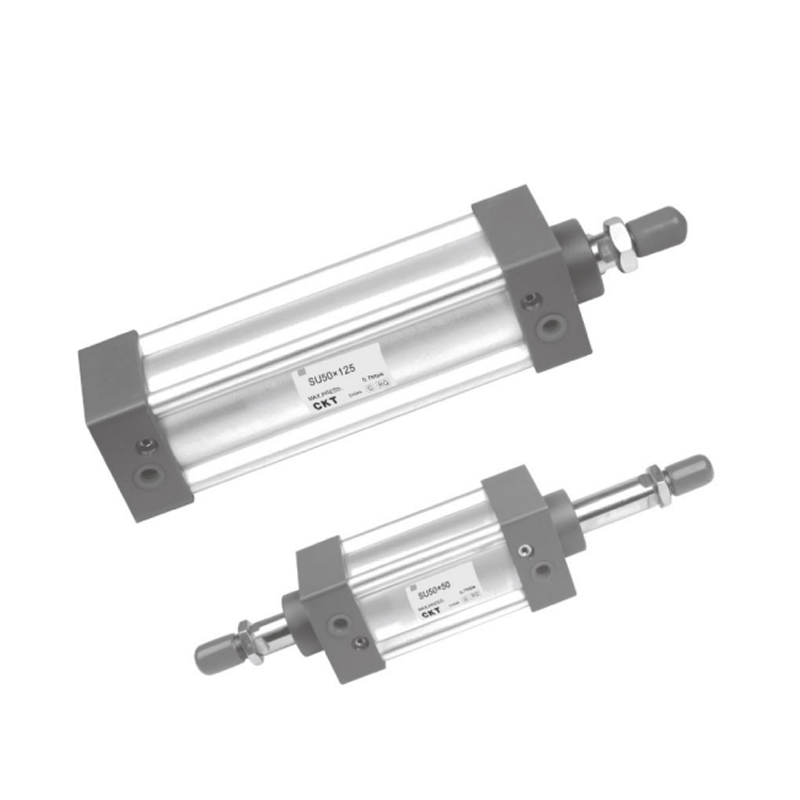

Cilindro standard serie SU (senza tirante)
  • Cilindro standard serie SU (senza tirante)
Cilindro standard

Cilindro standard serie SU (senza tirante)

1. La guarnizione del pistone adotta una struttura di tenuta bidirezionale dalla forma speciale con dimensioni compatte e funzione di stoccaggio dell'olio;
2. Il tubo in alluminio è un tubo a forma di M senza tirante e ha buone prestazioni anticorrosione;
3. Rispetto ai cilindri standard ISO15552, la lunghezza dei cilindri della serie SU con lo stesso diametro del cilindro è inferiore;
4. La regolazione del buffer del cilindro è stabile;
5. Gli accessori per l'installazione del cilindro sono condivisi con i cilindri della serie SC;
6. La selezione di materiali di tenuta resistenti alle alte temperature può garantire il normale funzionamento del cilindro in condizioni di 150°C.

E-mail: manager@cktworld.com
Scarica
PREC：Cilindro standard serie SI (senza tirante)
SUCC：Cilindro standard serie MBB
  • Diametro (mm) 32 40 50 63 80 100
    Azione Doppio effetto
    Fluido Aria (da filtrare con elemento filtrante da 40μm)

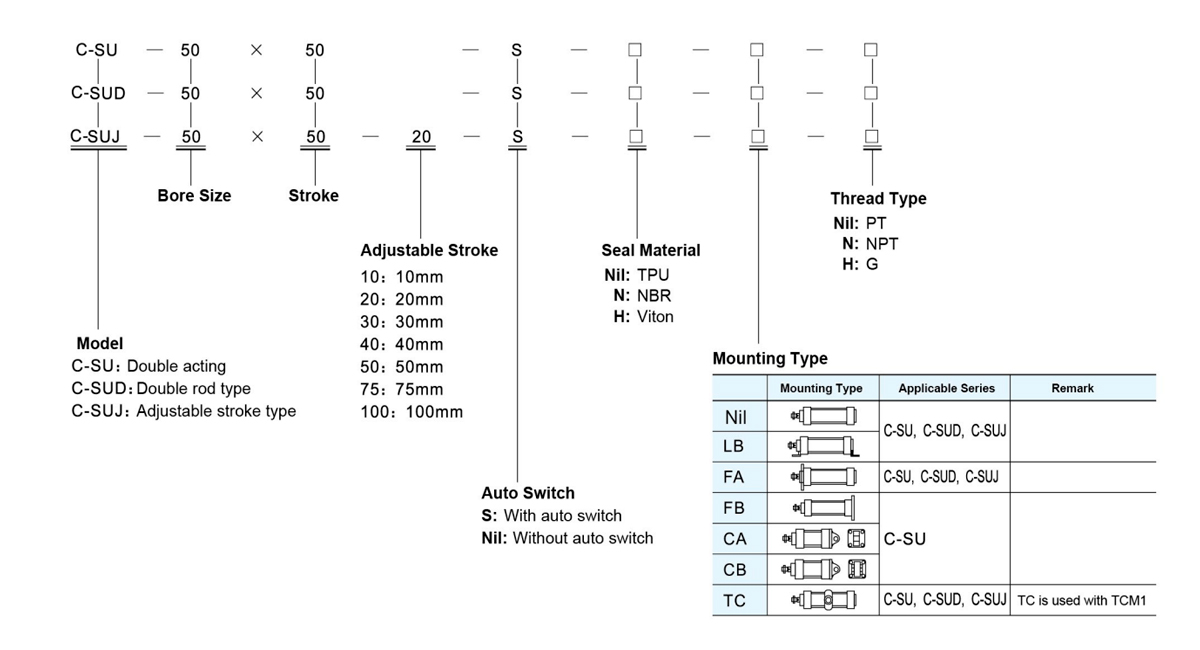

    Montaggio
    Digitare     		Serie CSU Baci FA FB CA CB LB TC TCM1
    Serie C-SUD,C-SUJ Bacis FA LB TC TCM1
    Intervallo di pressione operativa 0,1~1,0 MPa(14~145 Psi)
    Pressione di prova 1,5 MPa (215 Psi)
    Temperatura operativa(℃) -20~80
    Intervallo di velocità operativa (mm/s) 30~800
    Tolleranza sulla lunghezza della corsa 0~250 1,0 251~1000 1,4 1001~1500 1,8
    Cuscino Cuscino regolabile
    Cuscino Stroke 21 28 29
    *Dimensione porta PT1/8 PT1/4 PT3/8 PT1/2
    *Per la connessione sono disponibili tipi di filettatura NPT e G.

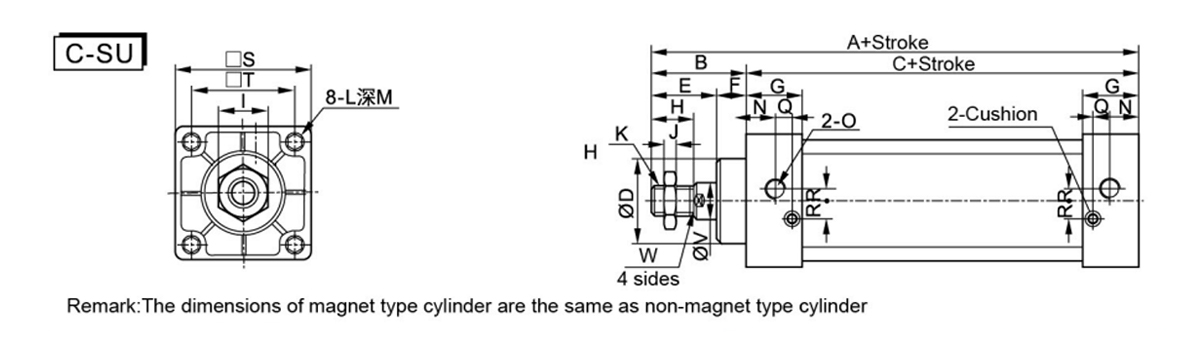

  • Diametro/Simbolo A B C D E F G H I J K L M N 0 P Q R S T V W
    32 140 47 93 28 32 15 27.5 22 17 6 M10×1,25 M6×1 9.5 14 PT1/8 5.5 6 6.5 45 33 12 10
    40 142 49 93 32 34 15 27.5 24 17 7 M12×1,25 M6×1 9.5 15 PT1/4 6 5 8.5 50 37 16 14
    50 150 57 93 38 42 15 27.5 32 23 8 M16×1,5 M6×1 9.5 17 PT1/4 8.5 2.5 10 62 47 20 17
    63 153 57 96 38 42 15 27.5 32 23 8 M16×1,5 M8×1,25 9.5 15 PT3/8 9.5 4 8.5 75 56 20 17
    80 182 75 107 47 54 21 33 40 26 10 M20×1,5 M10×1,5 11.5 19.5 PT3/8 10 4.5 14 94 70 25 22
    100 188 75 113 47 54 21 33 40 26 10 M20×1,5 M10×1,5 11.5 16.5 PT1/2 11 6.5 14 112 84 25 22

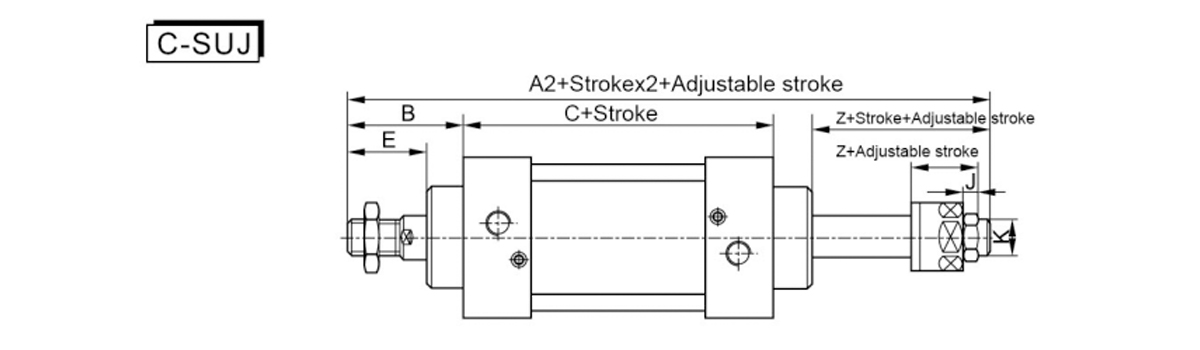

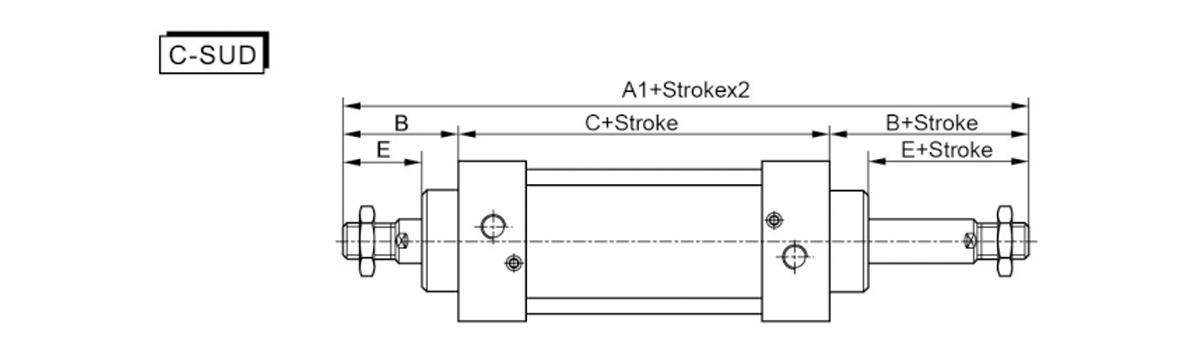

    Diametro/Simbolo A1 A2 B C E Z J K
    32 187 182 47 93 32 27 6 M10×1,25
    40 191 185 49 93 34 28 7 M12×1,25
    50 207 194 57 93 42 29 8 M16×1,5
    63 210 197 57 96 42 29 8 M16×1,5
    80 257 238.5 75 107 54 35.5 10 M20×1,5
    100 263 244.5 75 113 54 35.5 10 M20×1,5
    Nota: 1. Le dimensioni del cilindro di tipo magnetico sono le stesse del cilindro di tipo non magnetico; 2. Le stesse dimensioni del tipo standard C-SU per il modello non mostrano le dimensioni.

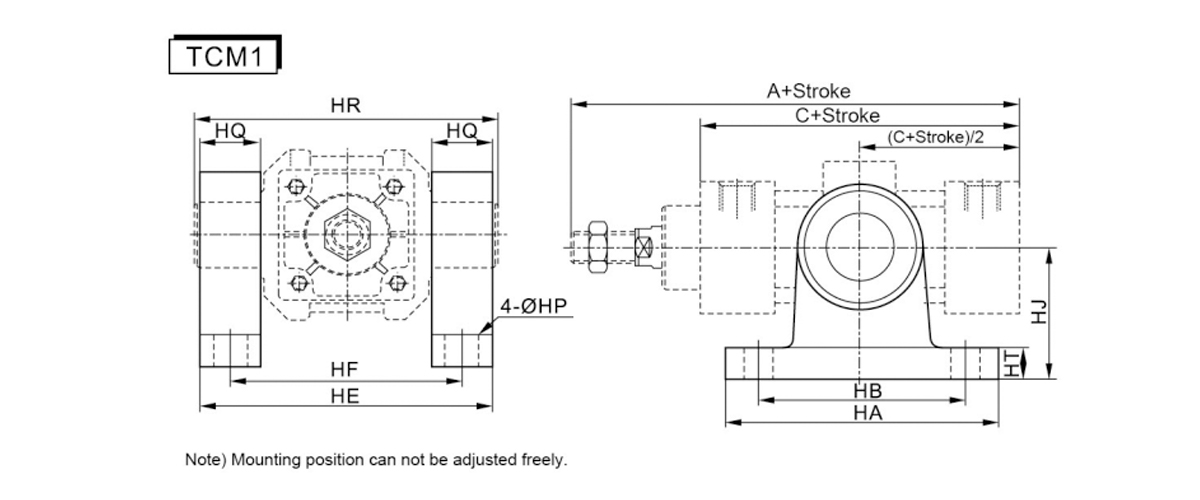

    Diametro/Simbolo A C HA HB LUI HF HP quartier generale risorse umane HT HJ
    32 140 93 80 60 72 62 9 12 74 11 40
    40 142 93 103 80 109 86 11 23 113 12 50
    50 150 93 103 80 122 99 11 23 126 12 50
    63 153 96 103 80 134 111 11 23 138 12 50
    80 182 107 110 85 160 137 13 23 164 12 70
    100 188 113 110 85 178 155 13 23 182 12 70

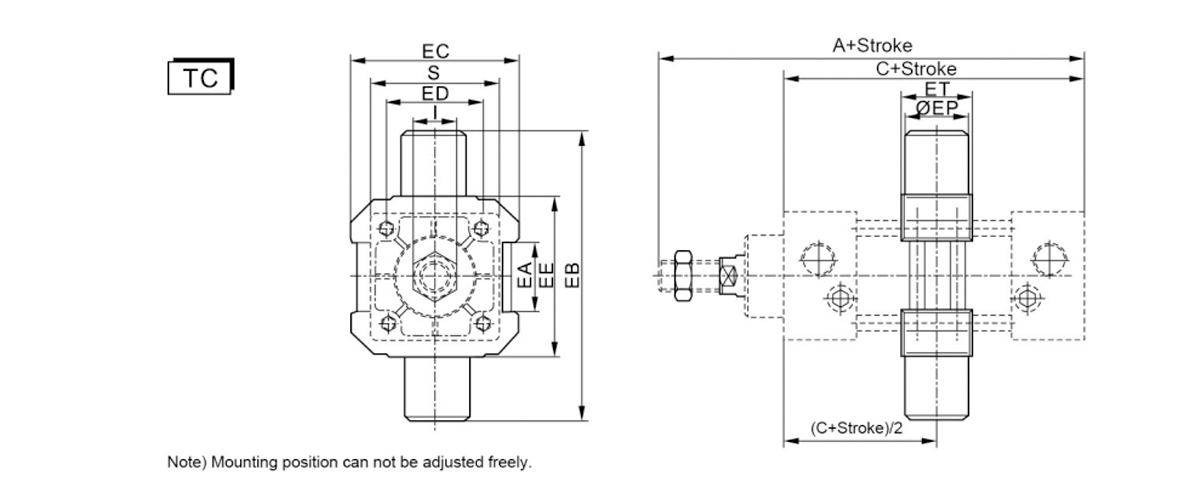

    Diametro/Simbolo A C EA EB CE ED EE EP ET I S
    32 140 93 20 74 52 33 50 12 22 17 45
    40 142 93 27 113 65 37 63 25 28 17 50
    50 150 93 31 126 75 47 76 25 28 23 62
    63 153 96 42 138 90 56 88 25 30 23 75
    80 182 107 54 164 112 70 114 25 32 26 94
    100 188 113 68 182 135 84 132 25 38 26 112
    Le dimensioni di installazione degli altri accessori sono esattamente le stesse dei cilindri della serie C-SC.
