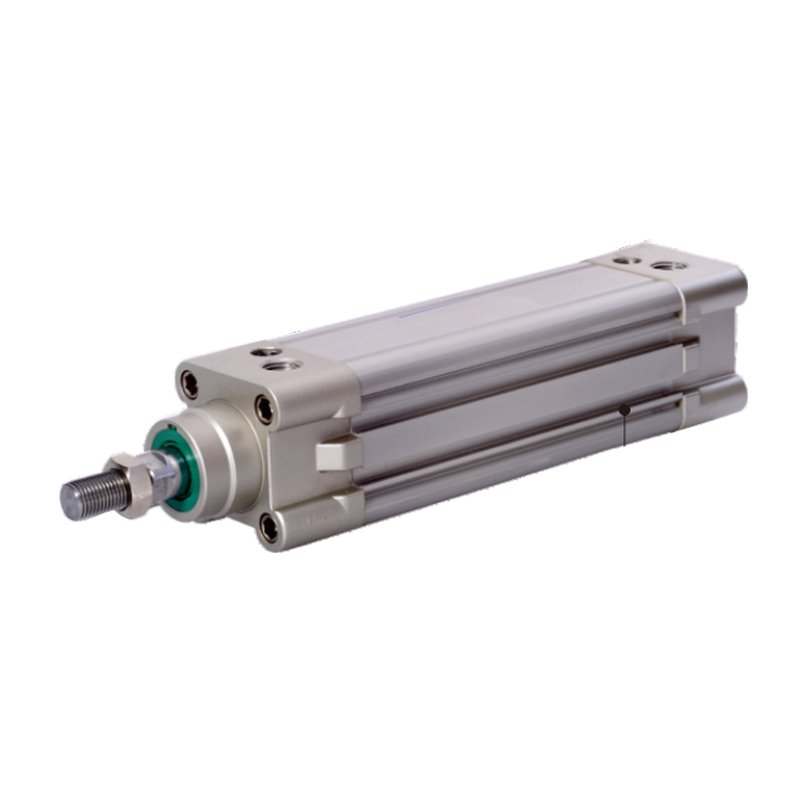

Cilindro standard serie SE (senza tirante)
  • Cilindro standard serie SE (senza tirante)
Cilindro standard

Cilindro standard serie SE (senza tirante)

1. La guarnizione del pistone adotta una struttura di tenuta bidirezionale dalla forma speciale con dimensioni compatte e funzione di stoccaggio dell'olio;
2. Tubo quadrato in alluminio, senza tirante, buone prestazioni anticorrosive;
3. La regolazione del buffer del cilindro è stabile;
4. I clienti possono scegliere cilindri e accessori per l'installazione dei cilindri di varie specifiche.

E-mail: manager@cktworld.com
Scarica
PREC：Cilindri standard serie CA2
SUCC：Cilindro standard serie SI (senza tirante)
  • Diametro interno (mm) 32 40 50 63 80 100 125
    Modalità operativa Tipo alternativo
    Mezzo di lavoro Aria (filtrata attraverso un filtro da 40μm)
    Tipo fisso Serie SE Tipo base FA FB CA CB CR LB TC TCM1 TCM2 FTC
    Serie SE D, SE J Tipo base FA LB TC TCM1 TCM2 FTC
    Intervallo di pressione operativa 0,15~1,0 MPa(22~145 psi)(1,5~10,0 bar)
    Resistenza alla pressione garantita 1,5MPa(215psi)(15bar)
    Temperatura di esercizio °C -20~70
    Intervallo di velocità operativa mm/s 30~800 30~500
    Intervallo di tolleranza della corsa 0~250 60251~1000 151001~1500 20
    Tipo di buffer Tampone regolabile
    Corsa respingente mm 27 30 36 40
    *Diametro di presa PT1/8 PT1/4 PT3/8 PT1/2
    *Per la connessione sono disponibili tipi di filettatura NPT e G.

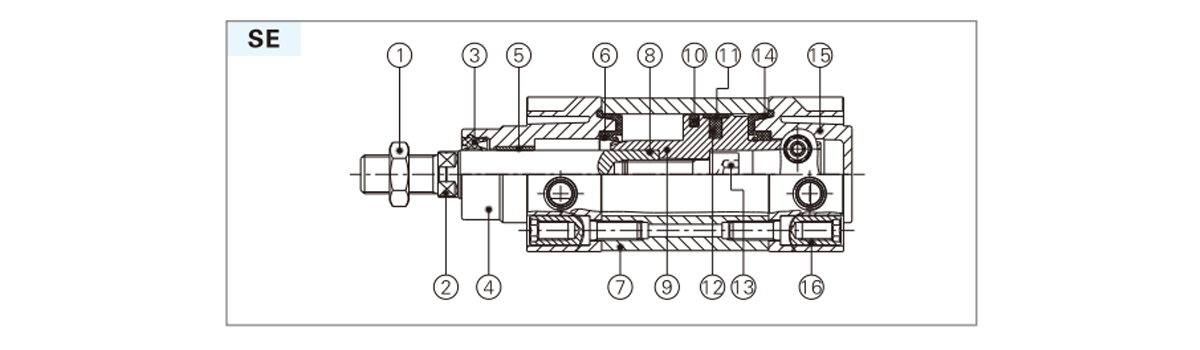

  • Nome Materialee Nome Materialee
    1 Noce Acciaio al carbonio/acciaio inossidabile 9 Pistone Lega di alluminio
    2 Pistone rod Asta smerigliatrice S45C cromata dura 10 Pistone O-ring TPU
    Acciaio inossidabile Materiale resistente all'usura
    3 O-ring del coperchio anteriore TPU 11 Indossare l'anello Plastica (φ100 o meno)
    4 Copertina anteriore Lega di alluminio 12 Magnete Gomma (altra)
    5 Boccola Materiale resistente all'usura 13 Bullone a esagono incassato Acciaio al carbonio
    6 O-ring tampone TPU 14 Tampone di tenuta tampone TPU
    7 Corpo del cilindro Lega di alluminio 15 Copertina posteriore Lega di alluminio
    8 Pistone rod O-ring NBR 16 Dado di supporto Acciaio al carbonio/acciaio inossidabile

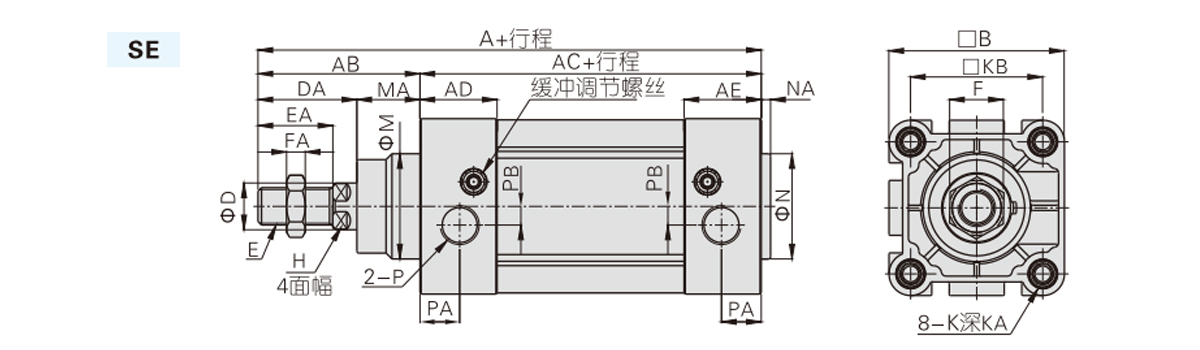

    Diametro/simbolo del cilindro A AB AC d.C AE B D DA E EA F FA M MA H K KA KB N NA P PA PB
    32 142 48 94 27.5 27.5 46.5 12 29 M10×1,25 22 17 6 30 19 10 M6 16 32.5 30 3 PT1/8 13.5 6
    40 159 54 105 32 32 54 16 33 M¹2×1,25 24 17 7 35 21 13 M6 17 38 35 3.5 PT1/4 17.5 6
    50 175 69 106 31 31 64 20 42 M16×1,5 32 23 8 40 27 17 M8 17 46.5 40 3.5 PT1/4 14 8
    63 190 69 121 33 33 75 20 42 M16×1,5 32 23 8 45 27 17 M8 17 56.5 45 4 PT3/8 17 8
    80 214 86 128 33 33 93 25 53 M20×1,5 40 26 10 45 33 22 M10 19 72 45 4 PT3/8 16.5 8
    100 229 91 138 37 37 110 25 55 M20×1,5 40 26 10 55 36 22 M10 19 89 55 4 PT1/2 19.5 10
    125 279 119 160 46 46 134 32 74 M27×2.0 54 41 13.5 60 45 27 M12 22 110 60 4 PT1/2 23 11
    Nota: le dimensioni del tipo magnetico e del tipo non magnetico sono le stesse.

    Diametro/simbolo del cilindro A AB AC DA DB E FA
    规格代号 SED SEJ
    32 190 188 48 94 29 27 M10X1,25 6
    40 213 208 54 105 33 28 M12X1,25 7
    50 244 231 69 106 42 29 M16X1,5 8
    63 259 246 69 121 42 29 M16X1,5 8
    80 300 282.5 86 128 53 35.5 M20X1,5 10
    100 320 300.5 91 138 55 35.5 M20X1,5 10
    125 398 366.5 119 160 74 42.5 M27X2.0 13.5
    Nota: le dimensioni dei tipi magnetici e non magnetici sono le stesse. Le dimensioni non specificate sono le stesse dei tipi standard SI.
