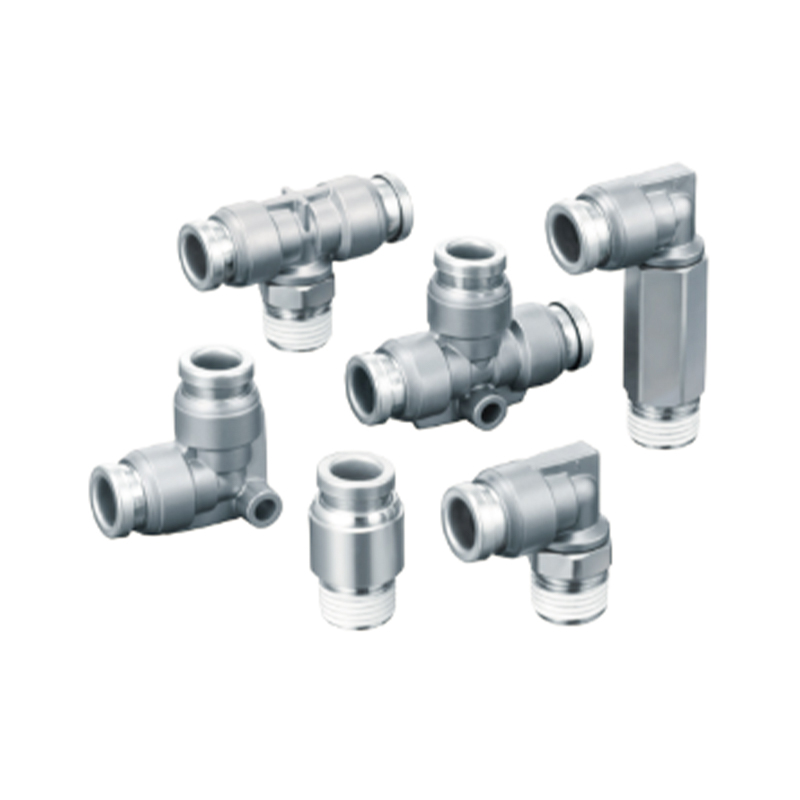

Raccordo istantaneo in acciaio inossidabile serie KQB2
  • Raccordo istantaneo in acciaio inossidabile serie KQB2
Raccordo istantaneo in acciaio inossidabile

Raccordo istantaneo in acciaio inossidabile serie KQB2

Il raccordo istantaneo in acciaio inossidabile della serie KQB2 adotta una tecnologia di stampaggio integrata in acciaio inossidabile di alta qualità, appositamente progettata per scenari di trasmissione di fluidi che richiedono uno smontaggio rapido e una tenuta affidabile, soddisfacendo i requisiti completi di pulizia e durata negli ambienti industriali.

Funzionalità principali
Stabilità del materiale: La struttura interamente in acciaio inossidabile ha una resistenza nativa alla corrosione, evita il rischio di contaminazione media e si adatta agli ambienti acido-base e alle fluttuazioni di temperatura e pressione
Meccanismo di blocco istantaneo: Il design del blocco unidirezionale push-pull realizza una connessione operativa cieca e l'anello di tenuta autocompensante integrato elimina i rischi di perdite
Espansione compatibilità sistema: Supporta il collegamento in serie modulare di più diametri di tubo, consentendo la configurazione flessibile dei nodi di diramazione in tubazioni complesse
Ottimizzazione dei costi di manutenzione: La funzionalità di smontaggio e montaggio senza attrezzi riduce notevolmente i tempi di fermo dell'attrezzatura e la struttura della molla di ritenzione può essere sostituita in modo indipendente per ridurre le spese di manutenzione

E-mail: manager@cktworld.com
Scarica
PREC：Raccordo istantaneo in acciaio inossidabile SUS316 serie KQG2
SUCC：Nessun articolo successivo
  • Specifiche
    Fluido utilizzato Aria, acqua, vapore
    Campo di pressione Nota 2) Da -100 kPa a 1 MPa Nota 3)
    Pressione di prova della pressione 3,0 MPa
    Temperatura ambiente e temperatura del fluido Nota 4) Da -5 a 150°C (ma non congelato) Nota 3)
    Grasso utilizzato Nessuna specifica sul grasso
    Sigillatura di parti filettate Con sigillante
    Nota 1) L'acqua non può essere utilizzata con tubi in nylon morbido.
    Nota 2) Poiché la perdita non è zero, evitare di utilizzare il mantenimento del vuoto per prove di perdita, ecc. Nota 3) Confermare il campo della pressione d'esercizio e il campo della temperatura d'esercizio della connessione.
    Nota 4) Installare un rivestimento nelle seguenti condizioni (eccetto □3.2).
    ·Se utilizzato in ambienti o con fluidi soggetti a improvvisi sbalzi di temperatura.
    ·Se utilizzato a temperature elevate.

    Adatto per tubi
    Materialee del tubo FEP, PFA, nylon, nylon morbido Nota 1), poliuretano, poliolefina
    Diametro esterno del tubo Ø1/8", Ø5/32", Ø1/4", Ø5/16", Ø3/8", Ø1/2"

    ※ Condizioni di temperatura impostate per il rivestimento
    Tubi utilizzati Temperatura
    Tubi FEP/serie TH Sopra gli 80°C
    Tubi PFA/serie TL Sopra i 120°C
    Pezzi di ricambio
    Nome Diametro esterno del tubo Modello Material
    Guarnizione 一 M-5G3 SUS316
    FKM speciale
    Dado di montaggio a pannello Ø3.2 Ø4 KQB223-P01 SUS316
    Ø6 KQB206-P01
    Ø8 KQB208-P01
    Ø10 KQB210-P01
    Ø12 KQB212-P01
    Ø16 KQB216-P01

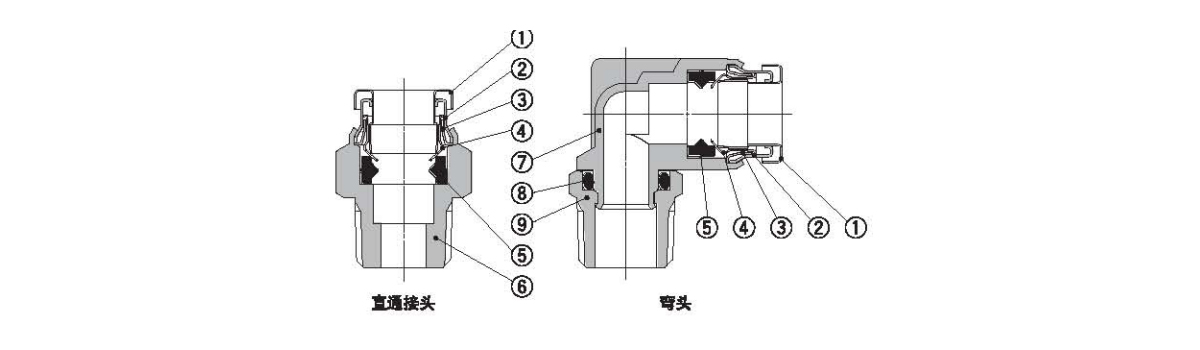

  • No. Nome Materiale
    1 Manicotto di rilascio SUS304
    2 Manicotto guida 1 SUS304
    3 Manicotto guida 2 SU8304
    4 Clip a molla SUS304
    5 Sigillo FKM speciale (rivestimento al fluoro)
    6 Corpo del connettore diritto C3604 (nichelatura chimica)
    7 Corpo del gomito SU8316
    8 O-ring FKM speciale (rivestimento al fluoro)
    9 Pulsante a pressione C3804 (placcatura chimica al berillio nichelato)

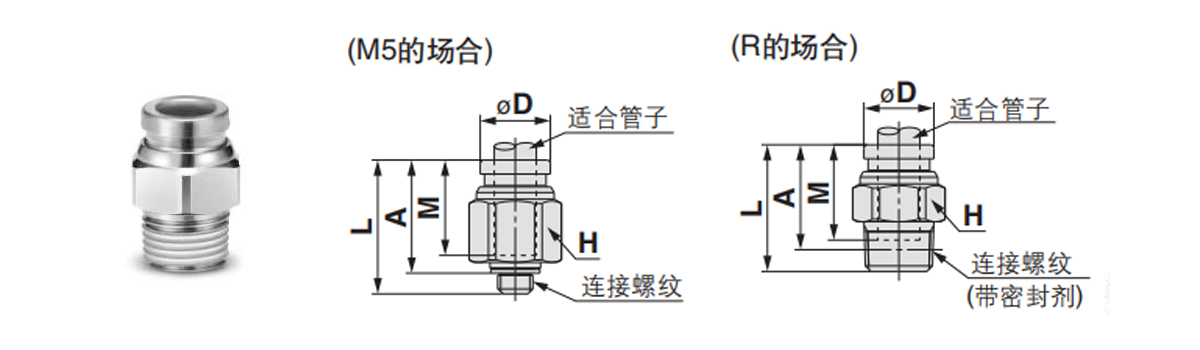

  • Connettore diritto: KQB2H
    Adatto per tubo diametro esterno mm Filo di connessione
    R.M     		Modellololololololololololololololololo H
    (esagonale lati opposti)     		ØD Nota 1) L A※ M Nota 2) Area sezione trasversale effettiva mm² Qualità g
    Ø3,2 M5×0,8 KQB2H23-M5 8 8 16.5 13.5 12 3 3.4
    1/8 KQB2H23-01S 10 15.4 12.3 3.4 6
    1/4 KQB2H23-02S 14 21 16.3 17.8
    Ø4 M5×0,8 KQB2H04-M5 10 8.7 17.1 14.1 12.6 4 5.3
    1/8 KQB2H04-01S 15.3 12.2 5.6 5.6
    1/4 KQB2H04-029 14 20.9 16.2 172
    Ø6 M5×0.B KQB2H06-M5 12 11.1 19.1 16.1 13.6 4 8
    1/8 KOB2H06-01S 18.1 15 13.1 7.3
    1/4 KQB2H06-02S 14 20.8 16.1 152
    3/B KQB2H08-033 17 23 17.9 28.8
    Ø8 1/8 KCB2H08-01S 14 13.4 24.5 21.4 18.1 28.1 13.5
    1/4 KQB2H08-029 22.3 17.6
    3/B KQB2H08-033 17 23.7 18.6 26
    Ø10 1/B KQB2H10-01S 17 16.4 25.5 22.4 17 26.1 19.8
    1/4 KQB2H10-02S 27.9 23.2 41.5 22.7
    3/B KQB2H10-03S 23 17.9 21.6
    1/2 KQB2H10-04S 22 28.6 22.2 53.9
    Ø12 1/4 KQB2H12-02S 19 18.5 30.5 25.8 18.6 58.3 28.8
    3/B KQB2H12-033 24.7 19.6 21.5
    1/2 KQB2H12-04S 22 28.7 22.3 47
    Ø16 3/B KQB2H16-03S 24 24.6 33.6 28.5 20.8 81 48.3
    1/2 KQB2H16-04S 29.5 23.1 113 392
    *R Dimensioni di riferimento dopo aver avvitato la vite.
    Nota 1) Ø indica il diametro massimo.
    Nota 2) Indica il valore quando si utilizza un tubo FEP.
    Ø16 indica il valore quando si utilizza solo il tubo in nylon.

    Connettore diritto con presa esagonale: KQB2S
    Adatto per tubo diametro esterno mm Filo di connessione
    R.M     		Modellololololololololololololololololo H
    (esagonale lati opposti)     		ØD Nota 1) L A※ M Nota 2）Area tariffa effettiva mm² Qualità g
    Ø3,2 M5×0.B KQB2S23-M5 2 9 16.5 13.5 12 3 4
    Ø4 M5×0,8 KQB2S04-M5 2 9 17.1 14.1 12.8 4 3.9
    1/B KQB2804-01S 3 10 20.4 17.3 4.1 7.9
    Ø6 M5×0.B KQB2S08-M5 2 12 18.6 16.6 13.8 4 7.8
    1/B KQB2S06-01S 4 20.6 17.5 10 9.1
    1/4 KQB2S06-02S 14 15.9 10.7 14.7
    Ø8 1/8 KQB2S08-01S 5 14 24.7 21.6 18.1 17.2 13
    1/4 KQB2S08-02S 6 22.9 18.2 23.3 13.5
    3B KQB2S08-03S 17 23.1 18 24
    Ø10 1/8 KQB2610-01S 5 17 25.6 22.5 17 17.2 18.6
    1/4 KQB2S10-02S 8 27.5 22.8 39 20
    3/B KQB2$10-03S 24 18.9 22
    1/2 KQB2810-04S 22 17.8 39.2
    Ø12 1/4 8 19 30.6 25.8 18.6 48 28
    3/B KQB2$12-03S 10 24.9 19.8 60 202
    1/2 KQB2812-04S 22 18.5 35.3
    Ø16 3/B KQB2S16-03S 10 24.6 33.2 28.1 20.8 81 43.6
    1/2 KQB2316-04S 12 29.4 23 113 40.3
    ※R Dimensioni di riferimento dopo l'avvitamento della filettatura.
    Nota 1) ØD indica il diametro massimo.
    Nota 2) Indica i valori quando si utilizzano tubi FEP.
    Ø16 indica i valori quando si utilizzano solo tubi in nylon.

    Connettore diritto: KQB2H
    Adatto per tubo diametro esterno mm Modellololololololololololololololololo ØD Nota 1) L M Nota 2) Area sezione trasversale effettiva mm² Qualità g
    Ø3,2 9 25 12 3.4 8.8
    Ø4 KQB2H04-00 9 26.2 12.6 5.6 6.8
    Ø6 12 28.2 13.6 13.1 12
    Ø8 KOB2H08-00 14 33.2 18.1 26.1 17.4
    Ø10 KOB2H10-00 17 35 17 41.5 272
    Ø12 KQB2H12-00 19 38.2 18.6 58.3 33.7
    Ø18 KOB2H16-00 24.6 42.6 20.8 113 58.1
    Nota 1) ØD significa diametro massimo.
    Nota 2) Indica i valori quando si utilizzano tubi FEP.
    Ø16 indica i valori quando si utilizza solo il tubo in nylon.

    Gomito: KQB2L
    Adatto per tubo diametro esterno mm Filo di connessione
    R.M     		Modellololololololololololololololololo H
    (esagonale lati opposti)     		Nota 1)
    ØD     		L1 L2 A※ M Nota 2)
    Sezione trasversale effettiva mm 2     		Qualità g
    Ø3,2 M5×0.B KQB2L23-M5 8 8.3 13.1 14.B 16 12 2.6 6.5
    1/8 KQB2L23-01S 10 13.6 14.9 15.9 3 8
    1/4 KQB2L23-029 14 18.7 18.1 16.6
    Ø4 M5×0.B KQB2L04-M5 8 9.1 13.7 152 16.8 12.8 3.5 7
    1/8 KQB2L04-01S 10 14.4 15.3 16.7 4.2 8.6
    1/4 KQB2L04-02S 14 19.1 18.8 17.5
    Ø6 M5×0.B 8 11.4 14.7 16.3 19 13.6 3.5 9
    1/8 KQB2L06-01S 10 15.9 18.4 11.4 10.2
    1/4 KQB2L06-02S 14 202 21.2 19.1
    38 KQB2L06-035 17 21.6 22.2 31.2
    Ø8 1/8 KQB2L08-01S 12 13.7 18.6 18.3 22 18.1 21.8 14.8
    1/4 KQB2L08-02S 14 19.1 21.5 23.6 20.8
    3/8 KQB2L08-03S 17 22.9 24.6 32.8
    Ø10 1/8 KQB2L10-01S 12 16.6 20 19.7 24.9 17 21.6 20.4
    1/4 KOB2L10-02S 14 21 22.9 26.5 35.2 23.7
    38 KQB2L10-03S 17 24.3 27.5 34.5
    1/2 KQB2L10-04S 22 28.5 30.4 62.6
    Ø12 1/4 KCB2L12-028 14 18.7 22.6 24 28.6 18.6 50.2 27.4
    38 KQB2L12-03S 17 23.6 25.3 29.5 34.3
    1/2 KQB2L12-04S 22 29.5 32.4 60.8
    Ø16 3/8 KQB2L16-03S 19 24.6 28.3 28 34.5 20.8 71 47
    1/2 KQB2L16-049 22 27.3 31.8 37 100 62.6
    ※Dimensioni di riferimento dopo aver avvitato la filettatura R.
    Nota 1) ØD significa diametro massimo.
    Nota 2) Indica i valori quando si utilizzano tubi FEP.
    Ø16 indica i valori quando si utilizza un tubo in nylon.

    Connettore a T doppio tubo: KQB2T
    Adatto per tubo diametro esterno mm Filo di connessione
    R.M     		Modellololololololololololololololololo H
    (esagonale lati opposti)     		Nota 1)
    ØD     		L1 L2 A※ M Nota 2)
    Sezione trasversale effettiva mm²     		Qualità g
    Ø3,2 M5×0,8 KQB2T23-M5 8 8.3 13.1 14.8 16 12 3.2 8.2
    1/8 KQB2L23-01S 10 13.8 14.9 15.9 3.4 9.6
    1/4 KQB2T23-02S 14 18.7 18.1 18.4
    Ø4 M5×0.B KQB2T04-M5 8 9.1 13.7 15.2 16.8 12.6 4.5 9.1
    18 KQB2T04-019 10 14.4 15.3 16.7 B 10.6
    1/4 KQB2T04-02S 14 19.1 18.9 19.4
    Ø6 M5×0.B KQB2T06-M5 8 11.4 14.7 18.3 19 13.6 4.5 12.1
    1/8 KQB2T06-019 10 15.9 16.4 13.9 13.6
    1/4 KQB2T06-028 14 20.2 21.2 22.5
    3/8 KQB2T06-03S 17 21.8 22.2 35
    Ø8 1/8 KQB2T08-01S 12 13.7 18.6 18.3 22 16.1 26.3 20
    1/4 KQB2T08-028 14 19.1 21.5 23.6 26.1
    3/8 KQB2T08-03S 17 22.9 24.6 38
    Ø10 1/8 KCB2T10-018 12 16.6 20 19.7 24.9 17 40.8 28.6
    1/4 KQB2T10-028 14 21 22.9 26.5 31.5
    3/8 KQB2T10-03S 17 24.3 27.5 42.4
    1/2 KQB2T10-049 22 28.5 30.4 70.4
    Ø12 1/4 KQB2T12-028 14 18.7 22.6 24 28.6 18.6 57.2 38.1
    3/8 KQB2T12-03S 17 23.6 25.3 29.5 39.7
    1/2 KQB2T12-04S 22 29.5 32.4 70.8
    Ø16 38 KQB2T16-03S 19 24.6 26.3 28 34.5 20.8 71 64.4
    1/2 KQB2T16-04S 22 27.3 31.8 37 100 79
    ※Dimensioni di riferimento dopo aver avvitato la filettatura R.
    Nota 1) ØD significa diametro massimo.
    Nota 2) Indica i valori quando si utilizzano tubi FEP.
    Ø16 indica i valori quando si utilizza solo il tubo in nylon.

    Gomito ad angolo retto: KQB2L
    Adatto per tubo diametro esterno mm Modellololololololololololololololololo Nota 1)
    6D     		L A Q M ØN O Nota 2)
    Sezione trasversale effettiva mm²     		Qualità g
    Ø3,2 KQB2L23-00 8.3 13.6 19.3 2.8 12 3.2 5.6 3 6.3
    Ø4 KQB2L04-00 9.1 14.6 20.5 3.1 12.6 3.2 5.6 4.2 7.4
    Ø6 KQB2L06-00 11.4 16.6 23 3.6 13.6 3.2 5.6 11.4 11
    Ø8 KQB2L08-00 13.7 20.1 29.1 5 16.1 4.2 8 21.6 202
    Ø10 KQB2L10-00 16.6 22 31.7 5.7 17 4.2 8 35.2 29.6
    Ø12 KQB2L12-00 18.7 24.6 35 6.4 18.6 4.2 8 50.2 37.1
    Ø16 KQB2L16-00 24.6 28.8 40.5 7.7 20.8 4.2 8 100 59.7
    Nota 1) ØD significa diametro massimo.
    Nota 2) Indica i valori quando si utilizzano tubi FEP.
    Ø18 indica i valori quando si utilizza solo il tubo in nylon.

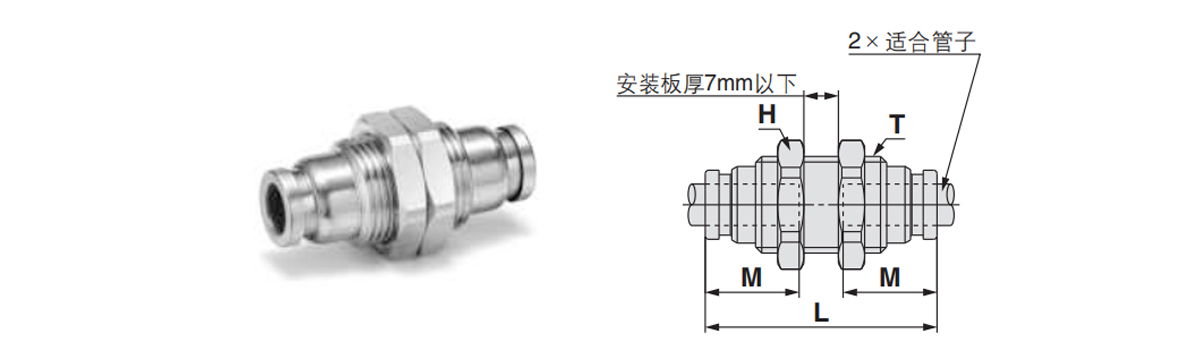

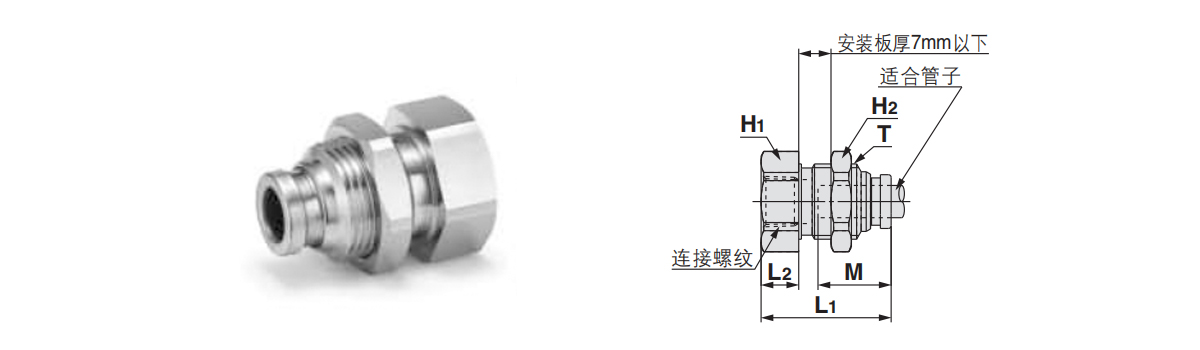

    Connettore diretto per montaggio a pannello: KQB2E
    Adatto per tubo diametro esterno mm Modellololololololololololololololololo T
    (M)     		H
    (esagonale lati opposti)     		L Fori di montaggio M Nota 2)
    Sezione trasversale effettiva mm²     		Qualità g
    Ø3,2 KQB2E23-00 M10×1 12 322 11 12 3.4 14.8
    Ø4 KQB2E04-00 M10×1 12 32.4 11 12.6 5.6 14.7
    Ø6 KQB2E06-00 M14×1 17 35.4 15 13.6 13.1 29.2
    Ø8 KQB2E08-00 M15×1 19 38.8 16 16.1 26.1 34.9
    Ø10 KQB2E10-00 M18×1 21 40 19 17 41.5 47.1
    Ø12 KQB2E12-00 M20×1 24 42.4 21 18.6 58.3 58.7
    Ø16 KQB2E16-00 M27×1 30 48.8 28 20.8 113 107.2
    Nota: i valori indicano quelli relativi ai tubi FEP.
    Ø16 indica i valori solo per i tubi in nylon.

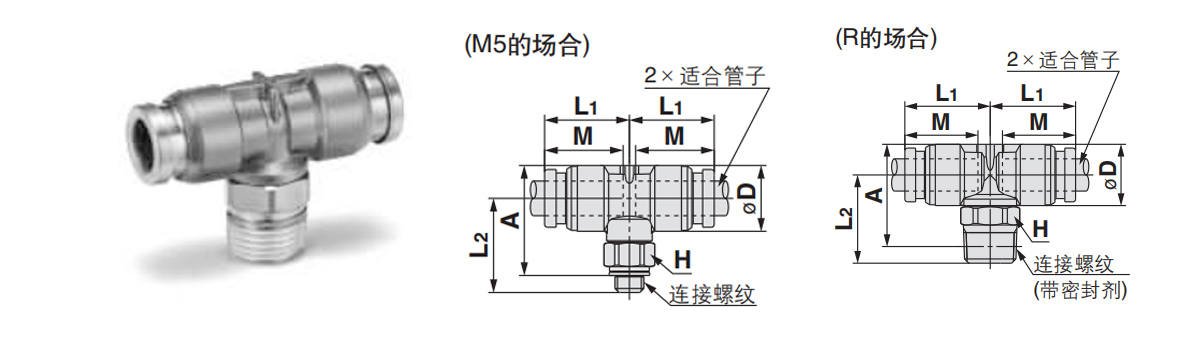

    Raccordo per tubo a forma di T: KQB2T
    Adatto per tubo diametro esterno mm Modellololololololololololololololololo Nota 1)
    D     		L A Q M ØN ØO Nota 2)
    Sezione trasversale effettiva mm²     		Qualità g
    Ø3,2 KQB2T23-D0 8.3 13.6 20.5 4.1 12 3.2 5.6 3.4 7.9
    Ø4 KQB2T04-00 9.1 14.6 21.8 4.4 12.6 3.2 5.6 6.4 9.5
    Ø6 KQB2T06-00 11.4 16.6 24.6 52 13.6 3.2 5.6 13.4 142
    Ø8 KQB2T08-D0 13.7 20.1 31.1 7 16.1 4.2 8 25.6 24.4
    Ø10 KQB2T10-00 16.6 22 34 8 17 4.2 8 40 38.8
    Ø12 KQB2T12-00 16.7 24.6 37.7 9.1 18.6 4.2 8 57.4 47
    Ø16 KQB2T16-D0 24.6 28.8 43.4 10.6 20.8 4.2 8 100 75.5
    Nota 1) ØD indica il diametro massimo.
    Nota 2) Indica i valori quando si utilizzano tubi FEP.
    Ø16 indica i valori quando si utilizza solo il tubo in nylon.

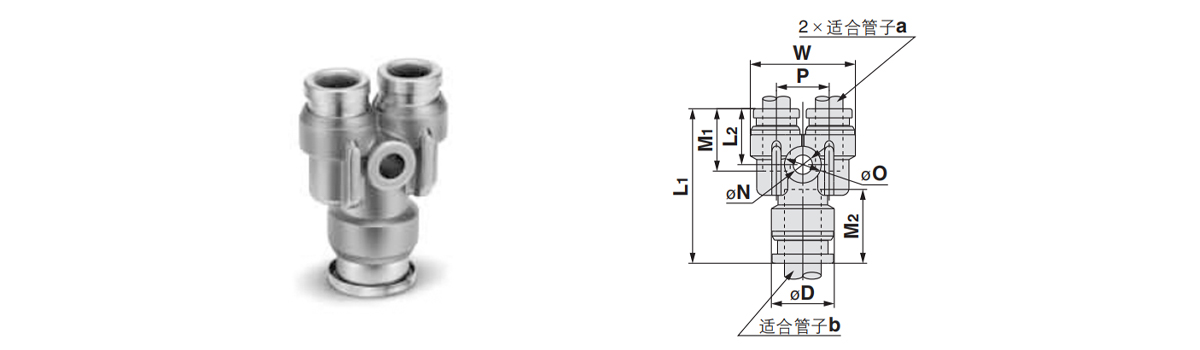

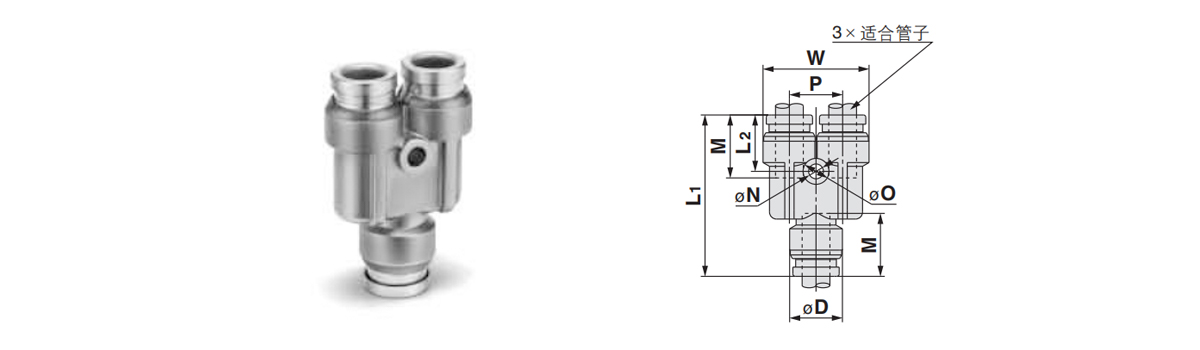

    Raccordo per tubo a Y: KQB2U
    Adatto per tubo diametro esterno mm Modellololololololololololololololololo Nota 1)
    ØD     		W L1 L P M ØN 60 Nota 2)
    Sezione trasversale effettiva mm²     		Qualità g
    Ø3,2 KQB2U23-00 8.3 16.4 29 11 8.1 12 32 5.6 3.4 9.2
    Ø4 KQB2U04-00 9.1 18.2 30.4 11.3 8.1 12.6 3.2 5.6 4.2 11.1
    Ø6 11.4 22.9 34.9 12.2 11.5 13.8 32 5.6 13.4 18.8
    Ø8 KQB2U08-00 13.7 28.3 40.1 14.1 14.6 16.1 4.2 8 25.6 29.7
    Ø10 KQB2U10-00 16.8 34.2 44 14.4 17.6 17 4.2 8 40 47.4
    Ø12 KQB2U12-00 18.7 38.5 48.4 15.8 19.8 18.8 42 8 57.4 62.1
    Ø16 KQB2U16-00 24.6 49.3 56.6 17.3 26 20.8 4.2 8 113 110.2
    Nota 1)②ØD means maximum diameter.
    Nota 2) Indica i valori quando si utilizzano tubi FEP.
    Ø16 indica i valori quando si utilizzano solo tubi in nylon.

    T di riduzione: KQB2T
    Adatto per tubo diametro esterno mm Modellololololololololololololololololo Nota 1)
    ØD1     		Nota 1)
    ØD2     		L1 L L3 Q M1 M2 ØN ØO Nota 2)
    Sezione trasversale effettiva mm²     		Qualità g
    a b
    Ø3,2 Ø4 KQB2T23-04 9.1 8.3 142 14.1 21.1 4.1 12.6 12 3.2 5.6 3.8 8.5
    Ø4 Ø6 KQB2T04-06 11.4 9.1 15.6 15.7 22.8 4.4 13.6 126 3.2 5.6 7.1 11
    Ø6 Ø8 KQB2T06-08 13.7 11.4 19.1 17.7 29.5 6.4 16.1 13.6 4.2 8 16.4 20
    Ø8 Ø10 KQB2T08-10 18.B 13.7 21 21.2 32.1 7.1 17 18.1 4.2 8 38 29.8
    Ø10 Ø12 KQB2T10-12 18.7 16.6 23.6 23.1 35.7 8.1 18.6 17 4.2 8 56 41.3
    Ø12 Ø16 KQB2T12-16 24.6 18.7 26.8 26.7 39.9 9.1 20.8 18.6 4.2 8 108.5 58
    Nota 1) ØD1, ØD2  means maximum diameter.
    Nota 2) Indicates values when using FEP pipes.

    Spina: KQB2R
    Adatto per tubo diametro esterno mm Dimensioni adatte del giunto del tubo diam Modellololololololololololololololololo ØD Nota 1) L A M Nota 2)
    Sezione trasversale effettiva mm²     		Qualità g
    Ø3,2 Ø4 KQB2R23-04 9 32.9 20.3 12 3.4 4.9
    Ø4 Ø6 KQB2R04-06 9 34.4 20.8 12.6 5.6 7
    Ø6 Ø8 KQB2R06-08 12 38.4 22.3 13.6 13.1 12.7
    Ø8 Ø10 KQB2R08-10 14 41.9 24.9 16.1 26.1 19.2
    Ø10 Ø12 KQB2R10-12 17 44.8 26.2 17 41.5 27.8
    Ø12 Ø18 KQB2R12-16 19 42.9 22.1 18.6 58.3 37.2
    Nota 1) ØD indica il diametro massimo.
    Nota 2) Indica i valori quando si utilizzano tubi FEP.

    Tubo dritto di riduzione: KQB2H
    Adatto per tubo diametro esterno mm Modellololololololololololololololololo ØD Nota 1) L M1 M2 Nota 2)
    Sezione trasversale effettiva mm²     		Qualità g
    a b
    Ø3,2 Ø4 KQB2H23-D4 9 25.6 12 12.6 3.4 6.8
    Ø4 Ø6 KQB2H04-06 12 27.2 12.6 13.6 5.6 12.1
    Ø6 Ø8 KQB2H06-08 14 30.7 13.6 16.1 13.1 17.1
    Ø8 Ø10 KQB2H08-10 17 34.1 16.1 17 26.1 27.2
    Ø10 Ø12 KQB2H10-12 19 38.6 17 18.6 41.5 34.8
    Ø12 Ø16 KQB2H12-16 24.6 40.4 18.6 20.8 58.3 57.3
    Nota 1) ØD significa diametro massimo.
    Nota 2) Indica i valori quando si utilizzano tubi FEP.

    Raccordo ridotto a Y: KQB2U
    Adatto per tubo diametro esterno mm Modellololololololololololololololololo Nota 1)
    ØD     		L1 L2 P W M1 M2 ØN Ø0 Nota 2)
    Sezione trasversale effettiva mm²     		Qualità g
    a b
    Ø3,2 Ø4 KQB2U23-04 9.1 27 10.8 8.1 16.4 12 12.6 3.2 5.6 3.2 8.5
    Ø4 Ø6 KQB2U04-06 11.4 29.3 11.2 9.1 18.2 12.8 13.6 3.2 5.6 4.2 11.9
    Ø6 Ø8 KQB2U06-08 13.7 33.7 12.2 11.5 22.9 13.6 18.1 4.2 8 13.4 19.3
    Ø8 Ø10 KQB2U08-10 16.6 38.3 13.8 14.6 28.3 16.1 17 4.2 8 25.6 32
    Ø10 Ø12 KQB2U10-12 18.7 43 14 17.6 34.2 17 18.6 4.2 8 40 47.6
    Ø12 Ø16 KQB2U12-16 24.8 47.4 15.6 19.8 38.5 18.6 20.8 4.2 8 57.4 87.8
    Nota 1) ØD indica il diametro massimo.
    Nota 2) Indicates values when using FEP pipes.

    Connettore per tubo diritto con filettatura interna montato a pannello: KQB2E
    Adatto per tubo diametro esterno mm Filo di collegamento
    Pe     		Modellololololololololololololololololo T
    (M)     		Esagono lati opposti L1 L2 Foro di montaggio M Nota 2)
    Sezione trasversale effettiva mm²     		Qualità g
    Ciao H2
    Ø3,2 1/4 KQB2E23-02 M10×1 17 12 31 14.8 11 12 3.4 27.5
    Ø4 1/8 KQB2E04-01 M10×1 14 12 25.8 9.7 11 12.6 5.6 16.9
    1/4 KQB2E04-02 17 30.9 14.8 27.1
    Ø6 1/B KQB2E06-01 M14×1 17 17 24.2 6.1 15 13.6 13.1 25
    1/4 KQB2E06-02 31.6 13.5 33.2
    3/B KQB2E06-03 19 33 14.9 34.8
    Ø8 1/B KQB2E08-01 M15×1 17 19 26.3 6.9 16 16.1 26.1 28.7
    1/4 KQB2E08-02 32.4 13 34.2
    3/B KQB2E08-03 19 34 14.6 35.9
    Ø10 1/4 KQB2E10-02 M18×1 19 21 31.6 11.6 19 17 41.5 44
    3/8 KQB2E10-03 33.6 13.6 40.2
    Ø12 3/B KQB2E12-03 M20×1 21 24 34 12.8 21 18.6 58.3 52
    1/2 KQB2E12-04 24 39.6 18.4 62.5
    Ø16 3/B KQB2E18-03 M27×1 29 30 35.3 11.2 28 20.8 96 111
    1/2 KQB2E16-04 40.6 16.5 113 118.2
    Nota: i valori indicano quelli relativi ai tubi FEP.
    Ø16 indica i valori solo per i tubi in nylon.

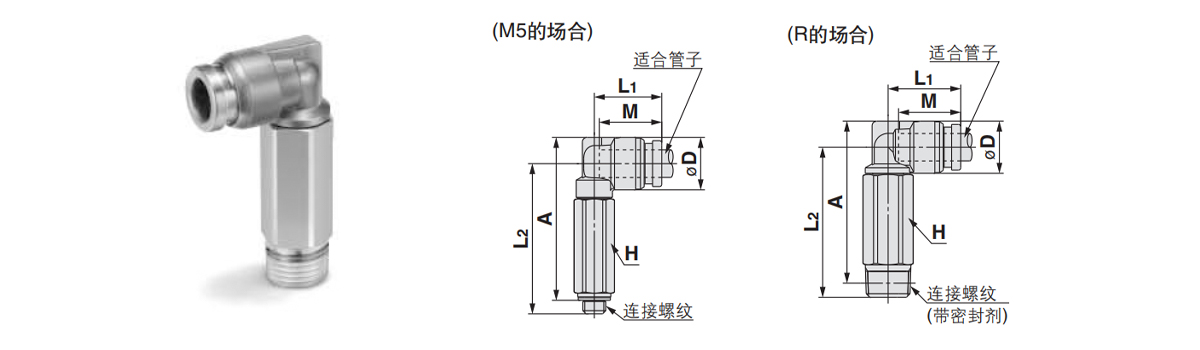

    Gomito lungo: KQB2W
    Adatto per tubo diametro esterno mm Filo di connessione
    R.M     		Modellololololololololololololololololo H
    Lati opposti esagonali     		ØD Nota 1) L1 L A※ M Nota 2)
    Sezione trasversale effettiva mm²     		Qualità g
    Ø3,2 M5×0.B KCB2W23-M5 8 8.3 13.1 31.2 32.4 12 2.8 13.5
    1/B KCB2W23-01S 10 13.6 31.3 32.3 15.3
    1/4 KQB2W23-02S 14 35.1 34.5 34.7
    Ø4 M5×0.B KCB2W04-M5 8 9.1 13.7 31.6 33.2 12.6 3 14.1
    1/B KQB2W04-01S 10 14.4 31.7 33.1 4 16.2
    1/4 KQB2W04-028 14 35.5 35.3 35.6
    Ø6 M5×0.B KQB2WO8-N5 8 11.4 14.7 32.7 35.4 13.6 3 16
    1/B KQB2W06-01S 10 15.9 32.8 10.9 17.8
    1/4 KOB2W06-028 14 36.6 37.6 37.2
    3/B KQB2W08-03S 17 38 38.6 60.3
    Ø8 1/8 KQB2W08-01S 12 13.7 18.6 37 40.7 16.1 20.5 28.8
    1/4 KOB2W08-028 14 19.1 40.2 42.3 39.2
    3/B KQB2W08-03S 17 41.6 43.3 63.7
    Ø10 1/4 KCB2W10-02S 14 16.6 21 46.6 50.2 17 33.5 42.1
    3/B KOB2W10-03S 17 45.9 49.1 64.5
    1/2 KQB2W10-04S 22 50.1 52 123
    Ø12 1/4 KQB2W12-02S 14 18.7 22.8 47.7 52.3 18.6 47.7 46
    3/B KQB2W12-03S 17 23.8 49 53.2 58.2
    1/2 KQB2W12-04S 22 53.2 56.1 118
    Ø16 3/8 KQB2W16-03S 19 24.6 28.3 57.6 64.1 20.8 71 89.6
    1/2 KGB2W16-04S 22 27.3 61.4 66.6 100 116
    ※Dimensioni di riferimento dopo aver avvitato la filettatura F.
    Nota 1) ØD indica il diametro massimo.
    Nota 2) Indica i valori quando si utilizzano tubi FEP.
    Ø18 indica i valori quando si utilizzano solo tubi in nylon.

    Filettatura interna diretta: KQB2F
    Adatto per tubo diametro esterno mm Filo di connessione
    RC     		Modellololololololololololololololololo H
    （Lati opposti esagonali)     		ØD Nota 1) L1 L2 M Nota 2)
    Sezione trasversale effettiva mm²     		Qualità g
    Ø3,2 1/8 KQB2F23-01 12 8 23.3 9.8 12 3.4 9.3
    Ø4 1/8 KQB2F04-01 12 8.7 23.7 9.8 12.6 5.6 9.7
    1/4 KQB2F04-02 17 28.7 13.2 22.7
    Ø6 1/8 KQB2F06-01 12 11.1 24.2 10 13.6 13.1 11.1
    1/4 KQB2F06-02 17 28.2 13.4 24.3
    3/8 KQB2F06-03 19 30.6 14.2 25.8
    Ø8 1/8 KQB2F08-01 14 13.4 26.3 9.6 16.1 26.1 17.1
    1/4 KQB2F08-02 17 31.3 13.7 26.8
    38 KQB2F08-03 19 32.7 14.4 28.4
    Ø10 1/4 KQB2F10-02 17 16.4 31.6 13.9 17 41.5 30.3
    3/8 KQB2F10-03 19 33 14.7 32
    Ø12 1/4 KQB2F12-02 19 18.5 32.6 13.3 18.6 58.3 39.4
    38 KQB2F12-03 34 14.7 33.9
    12 KQB2F12-04 24 38.3 18.4 52.9
    Ø16 3/8 KOB2F16-03 24 24.6 35.3 13.5 20.8 81 82.8
    1/2 KQB2F16-04 40.6 18.8 113 59.9
    Nota 1) ØD significa diametro massimo.
    Nota 2) Indica i valori quando si utilizzano tubi FEP.
    Ø16 indica i valori quando si utilizza solo il tubo in nylon.

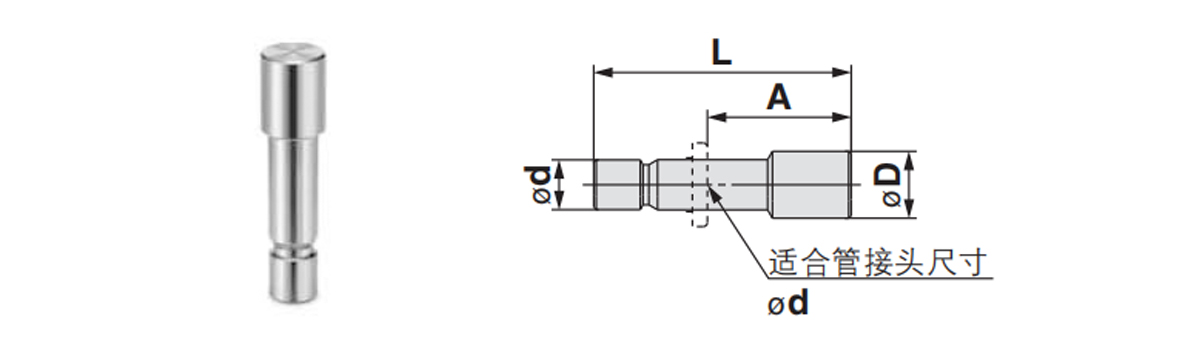

    Spina: KQG2P
    Dimensioni adatte del giunto del tubo diam Modellololololololololololololololololo ØD L A Qualità g
    Ø3,2 KQB2P-23 5 28.9 18.9 2.8
    Ø4 KQB2P-04 6 29.6 17 4.3
    Ø6 KQB2P-0B 8 30.8 172 9
    Ø8 KQB2P-08 10 33.7 17.6 16.3
    Ø10 KQB2P-10 12 34.6 17.6 25.4
    Ø12 KQB2P-12 14 36.5 17.9 37.8
    Ø16 KQB2P-16 18 38.8 17.8 89.2

Prodotti Correlati

Blog e Notizie

Le Nostre Ultime Notizie e
Blog

Vedi di Più

Qualità Autentica e Affidabile che Si Distingue Naturalmente.

La scelta nasce dalla fiducia, e la collaborazione nasce dall'onestà.

  • D: Dopo quanto tempo possiamo ricevere una risposta dopo averti inviato una richiesta?

    Ti risponderemo entro 24 ore dalla ricezione della richiesta nei giorni lavorativi.

  • D: Sei un produttore diretto o una società commerciale?

    Siamo un produttore e abbiamo un proprio reparto vendite internazionale. Quindi possiamo produrre e vendere tutto da soli.

  • D: Potete realizzare prodotti personalizzati?

    Sì, possiamo sviluppare e produrre prodotti secondo i disegni o i campioni forniti dai clienti.

  • D: In che modo la vostra azienda garantisce la qualità del prodotto?

    Prima di tutto, eseguiremo l'ispezione dopo ogni processo. Per i prodotti finiti, eseguiremo un'ispezione al 100% in base ai requisiti dei clienti e agli standard internazionali.

  • D: Dove vengono esportati principalmente i vostri prodotti?

    I nostri prodotti vengono esportati principalmente in Germania, Stati Uniti, Danimarca e più di una dozzina di paesi in Europa e Nord America
