Cilindro a scorrimento serie STM (Ø10~Ø25) Fornitori

Casa / Prodotti / Cilindro dell'aria / Cilindro scorrevole / Cilindro a scorrimento serie STM (Ø10~Ø25)

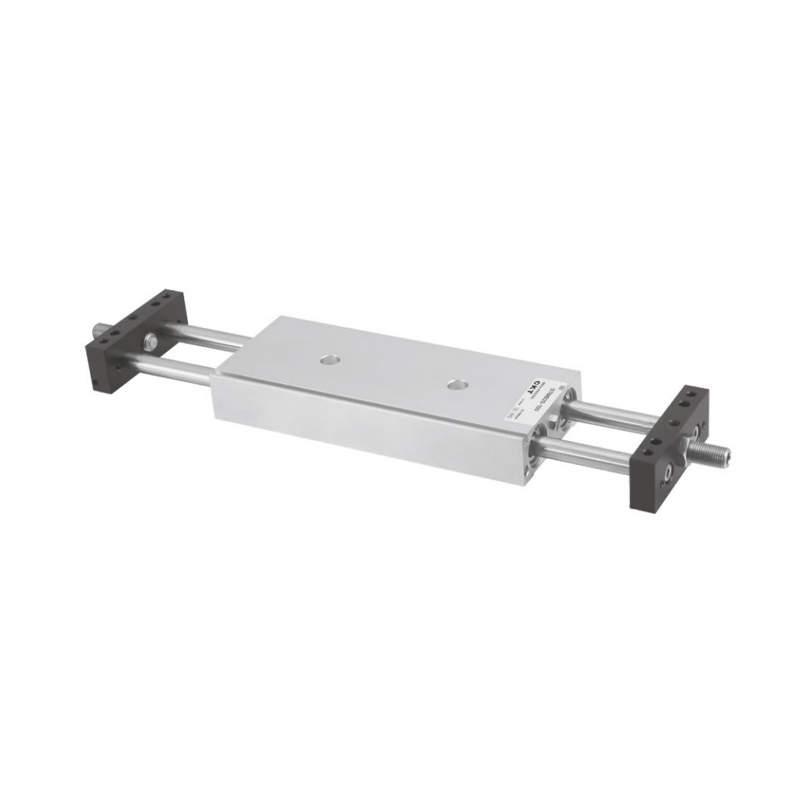

Cilindro a scorrimento serie STM (Ø10~Ø25)
  • Cilindro a scorrimento serie STM (Ø10~Ø25)
Cilindro scorrevole

Cilindro a scorrimento serie STM (Ø10~Ø25)

1. Due forme di installazione e fissaggio: installazione su corpo o installazione su cursore;
2. La struttura a doppio stelo fa sì che il cilindro abbia migliori prestazioni anti-flessione e anti-torsione e possa sopportare grandi carichi di movimento o carichi laterali;
3. I dispositivi tampone come i cuscinetti anticollisione o i respingenti della pressione dell'olio su entrambe le estremità possono rallentare efficacemente la velocità dell'impatto e prolungare la durata del cilindro;
4. Selezionare materiali di tenuta resistenti alle alte temperature per garantire il normale funzionamento del cilindro in condizioni di 150 ℃.

E-mail: manager@cktworld.com
Scarica
PREC：Nessun articolo precedente
SUCC：Cilindro a scorrimento piccolo serie MXH (guida lineare) (Ø6~Ø20)
  • Specifiche standard
    Diametro (mm) 10 16 20 25
    Azione Doppio effetto
    Fluido Aria
    Intervallo di pressione operativa 0,1~1,0 MPa(14~145 psi)
    Pressione di prova 1,5MPa(215ps)
    Temperatura operativa(℃) -20~70
    Intervallo di velocità operativa (mm/s) 30~500
    Tolleranza sulla lunghezza della corsa 1.00
    Cuscino Zero Tampone paraurti o tampone olio (opzione)
    *Precisione antirotazione ±0,1° ±0,05°
    *Porta tubazione M5×0,8 PT1/8
    *La precisione di antirotazione si riferisce all'angolo al quale la piastra di fissaggio del cilindro può ruotare quando il cilindro è completamente retratto.
    **Per il collegamento del tubo sono disponibili filettature NPT e G.
    Nota: la serie C-STM è completamente magnetica.

  • Specifiche standard
    Diametro (mm) Corsa standard (mm) Corsa max Corsa consentita
    10 25 50 75 100 100 150
    16 25 50 75 100 125 175 200 200 250
    2.025 25 50 75 100 125 175 200 250 250 300
    Nota: 1. All'interno dell'intervallo di corsa consentito, quando la corsa è maggiore della corsa massima, verrà eseguita un'elaborazione non standard. Per altre corse speciali contattare la nostra azienda.

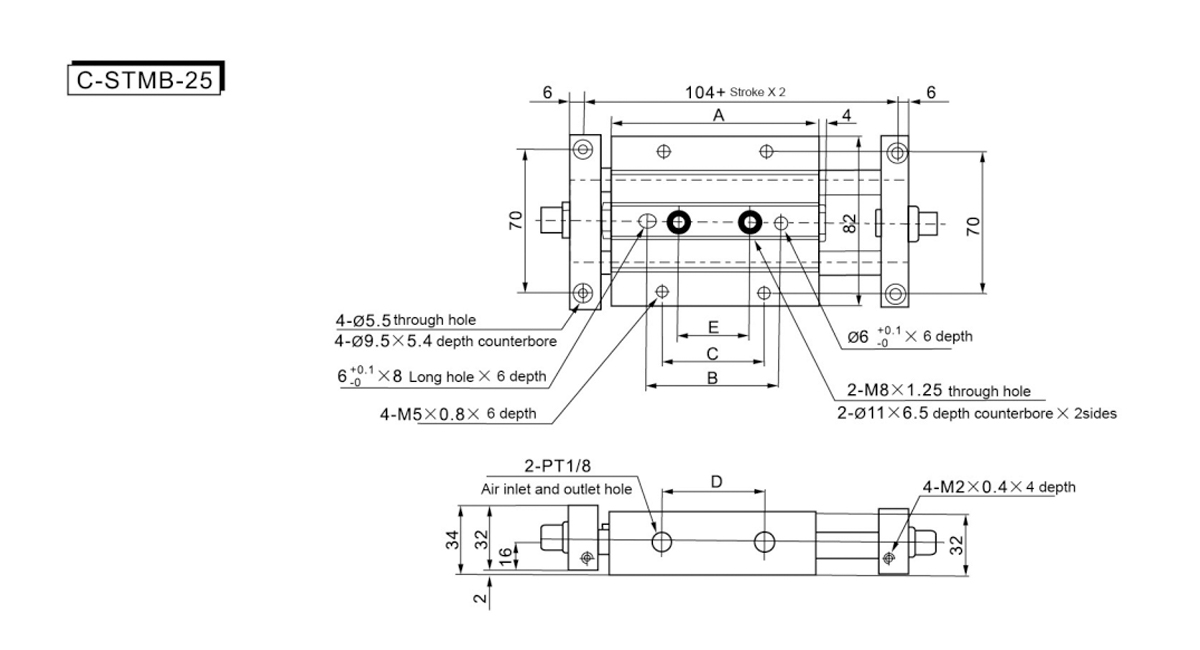

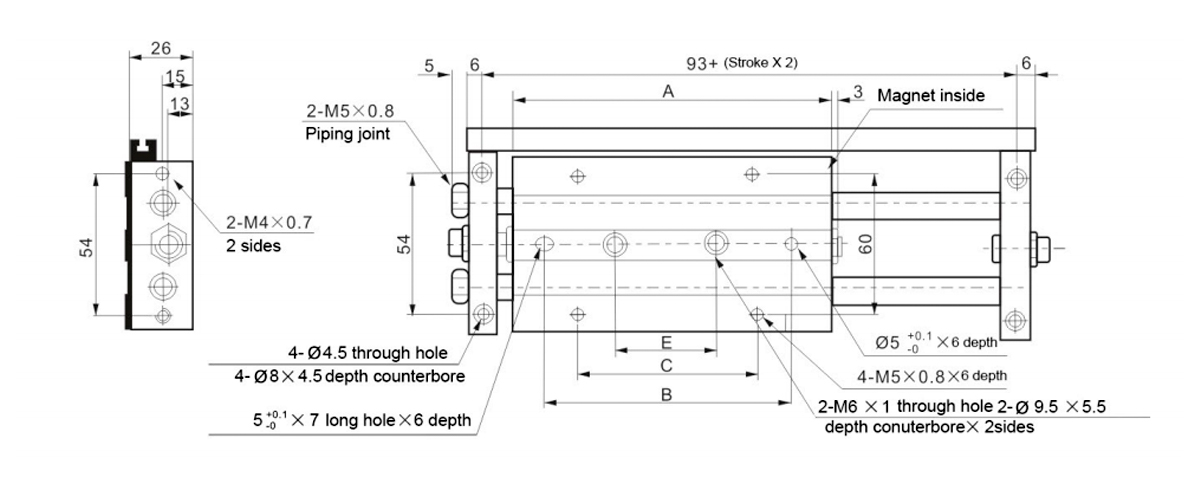

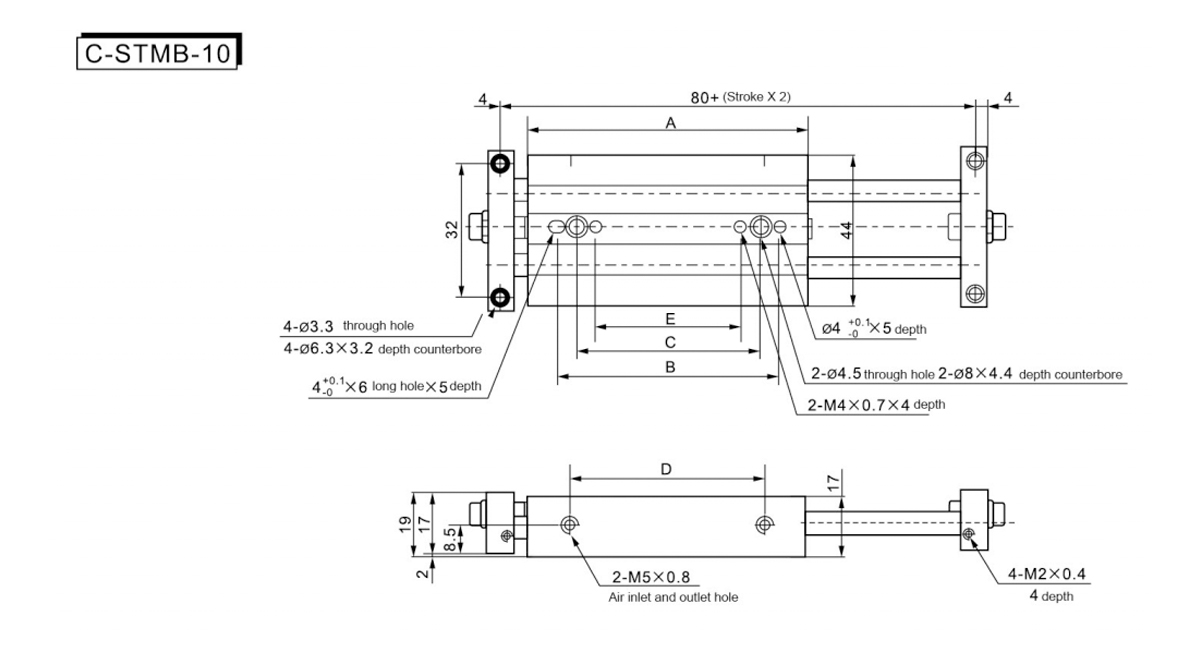

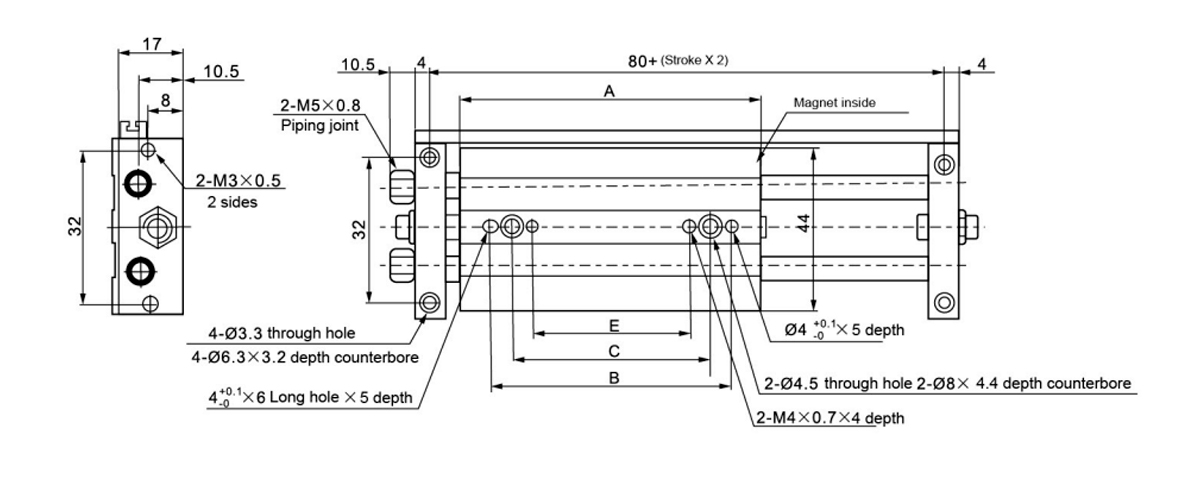

    Tratto/Simbolo 25 50 75 100
    A 81 106 131 156
    B 65 85 85 85
    C 35 60 60 60
    D 46 71 96 121
    E 15 40 40 40

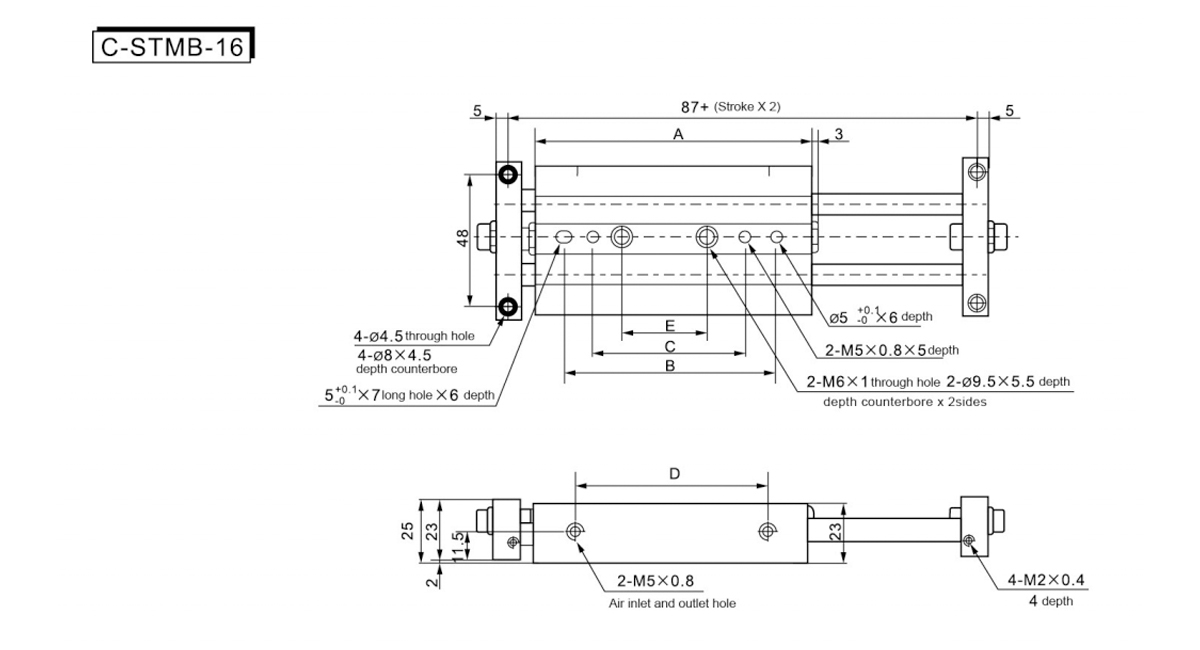

    Tratto/Simbolo A B C D E
    25 86 55 - 48 25
    50 111 80 - 73 50
    75 136 105 75 98 45
    100 161 130 100 123 70
    125 186 150 120 148 90
    150 211 150 120 173 90
    175 236 150 120 198 90
    200 261 150 120 223 90

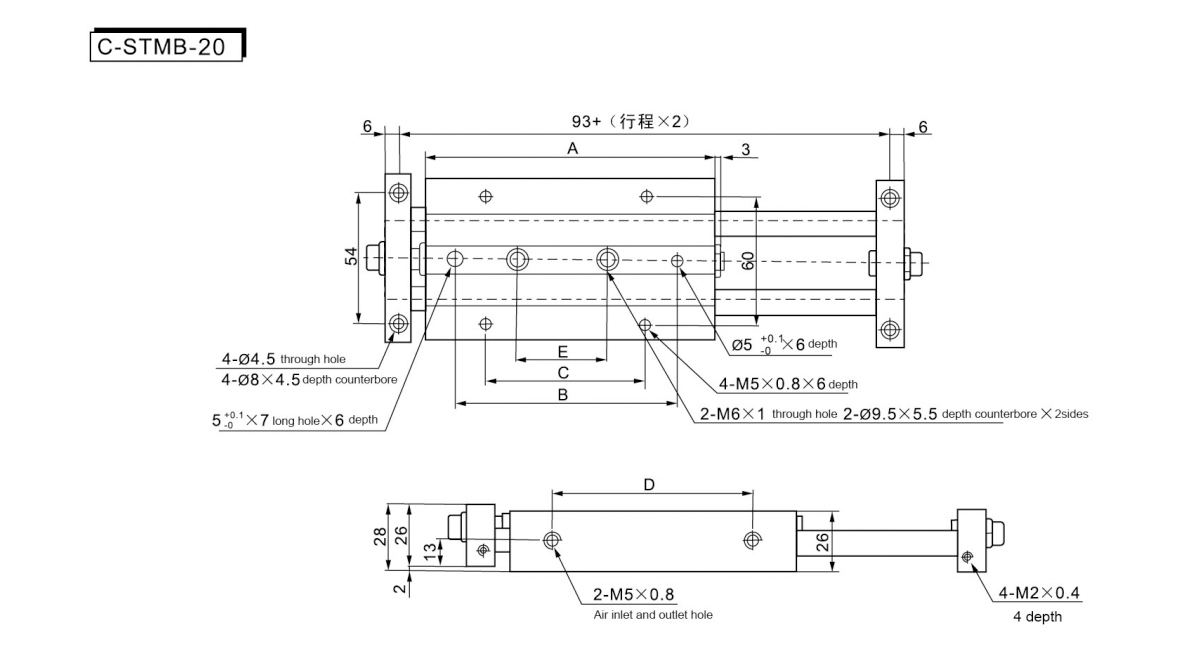

    Tratto/Simbolo A B C D E
    25 94 60 50 53 35
    50 119 85 50 78 45
    75 144 110 75 103 45
    100 169 135 100 128 70
    125 194 150 120 153 90
    150 219 150 120 178 90
    175 244 150 120 203 90
    200 269 150 120 228 90
    250 319 150 120 278 90

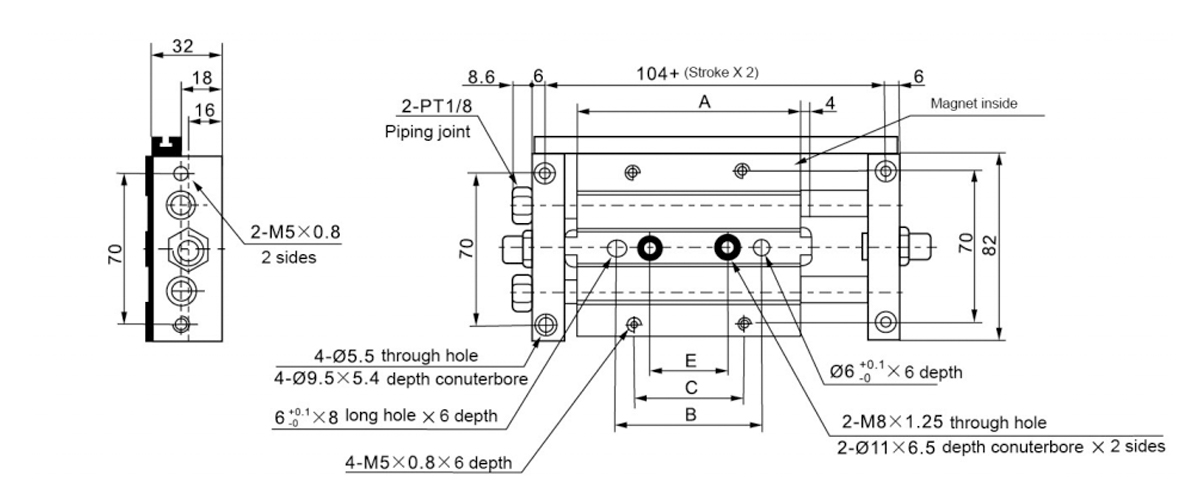

    Tratto/Simbolo A B C D E
    25 101 65 50 50 35
    50 126 90 50 75 45
    75 151 115 75 100 45
    100 176 140 100 125 70
    125 201 140 100 150 95
    150 226 140 100 175 100
    175 251 140 100 200 100
    200 276 140 100 225 100
    250 326 140 100 275 100

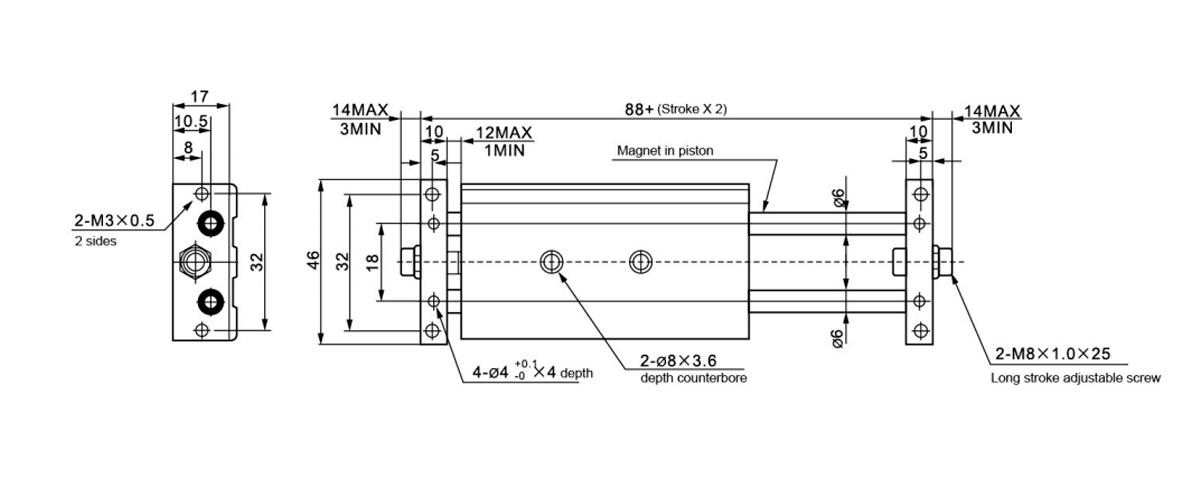

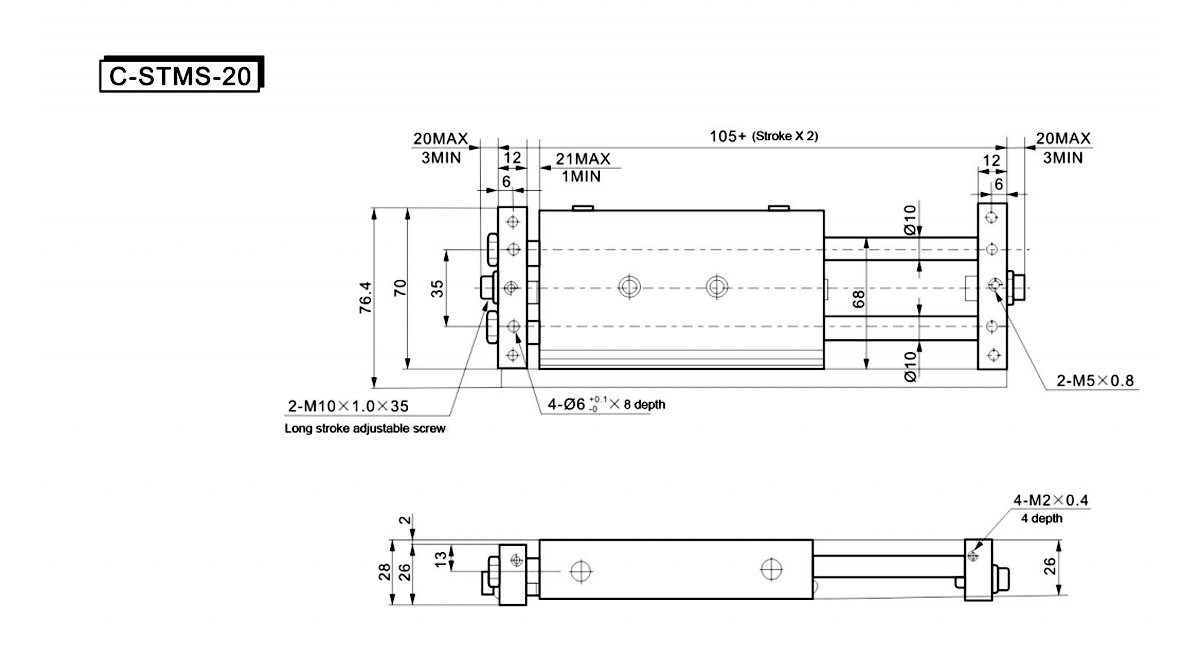

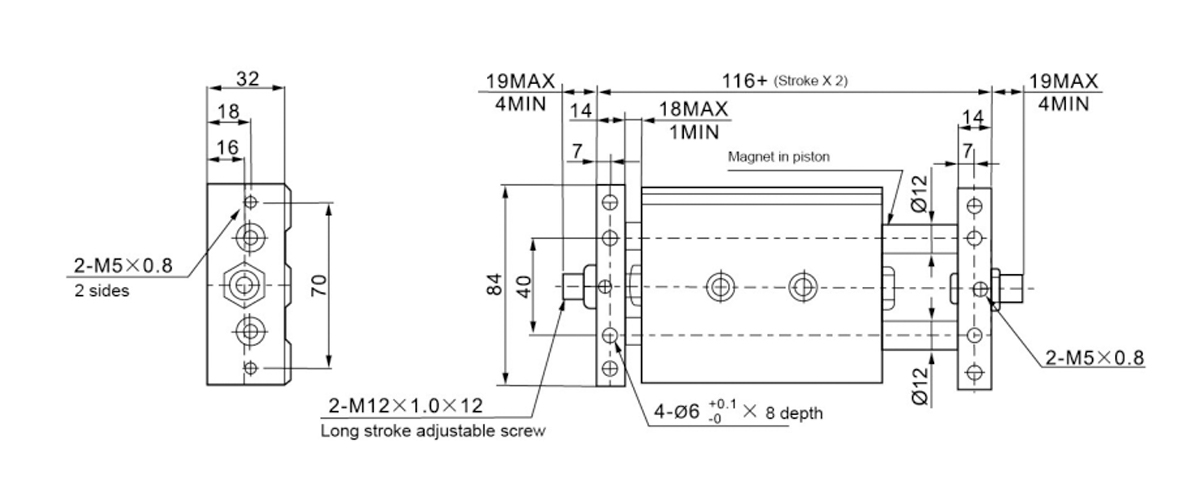

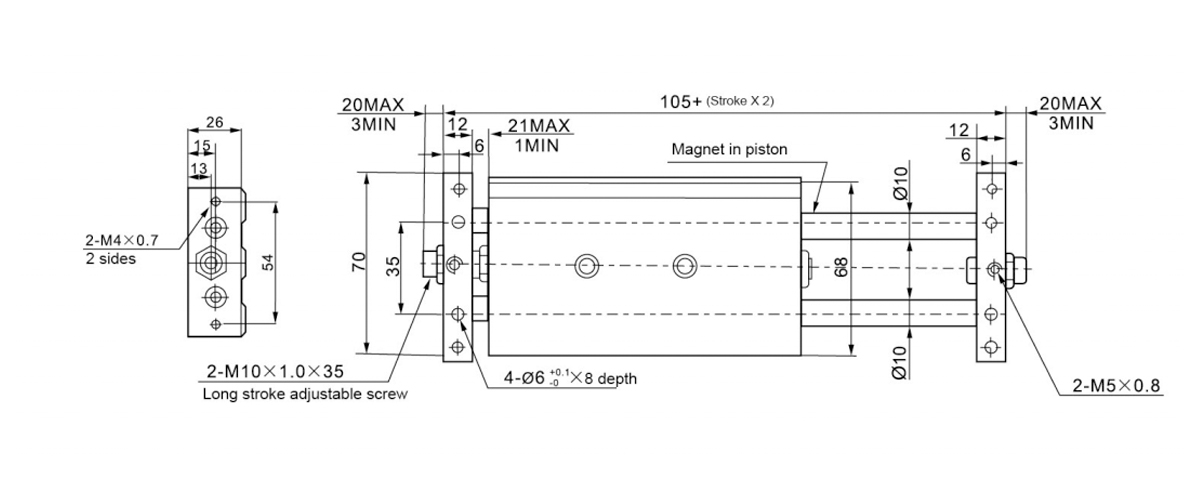

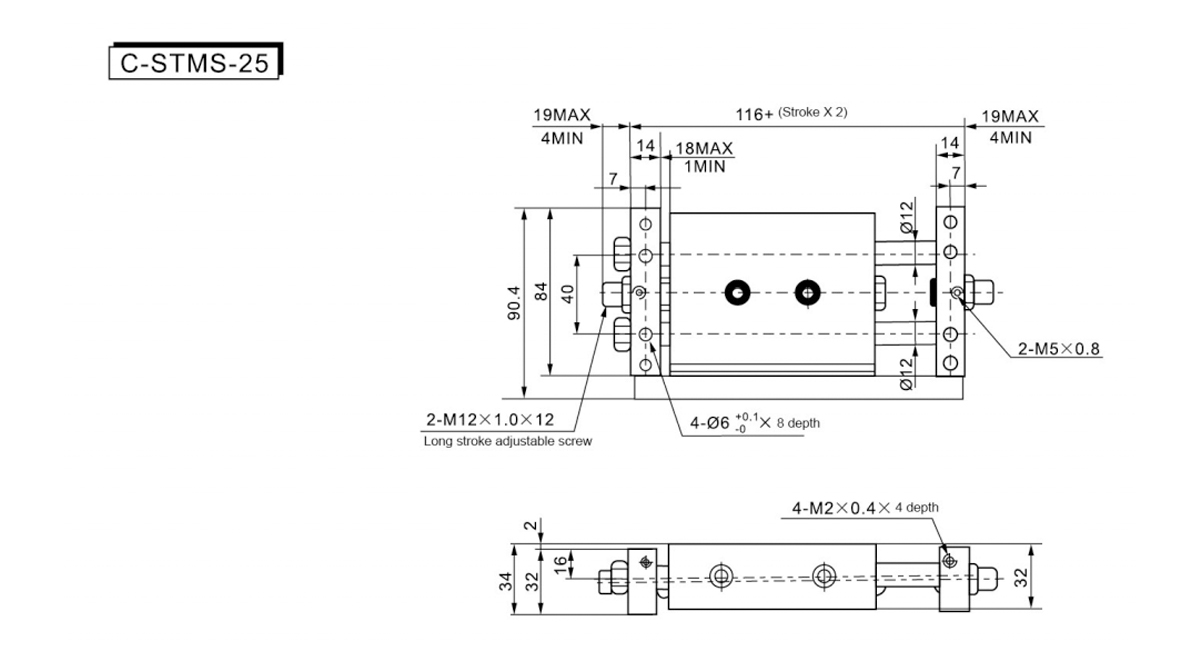

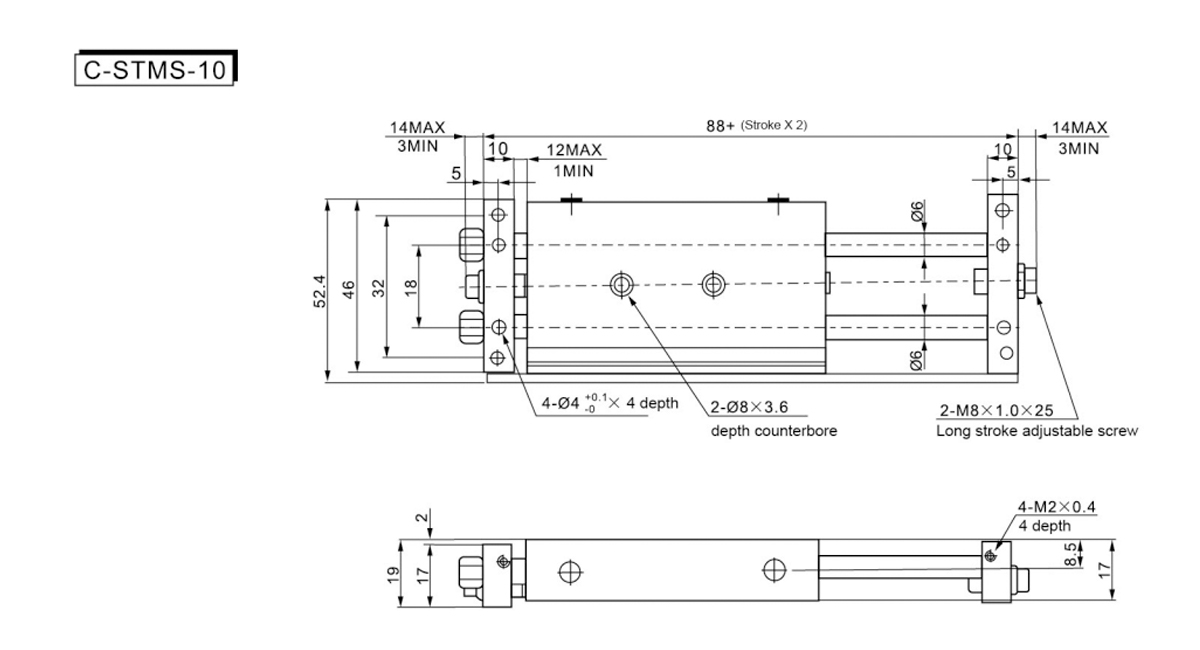

    Tratto/Simbolo 25 50 75 100
    A 81 106 131 156
    B 65 85 85 85
    C 35 60 60 60
    E 15 40 40 40

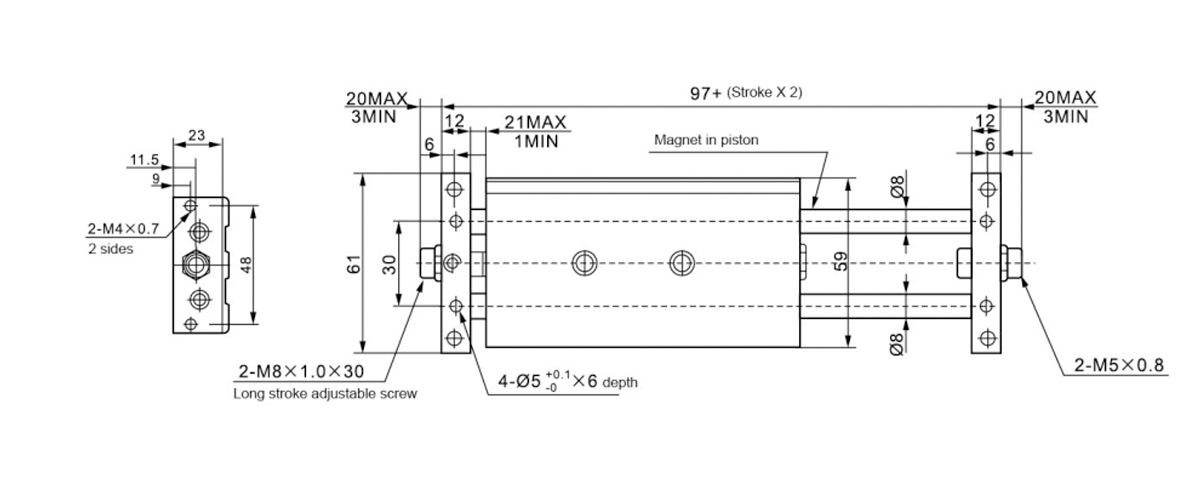

    Tratto/Simbolo A B C E
    25 86 55 - 25
    50 111 80 - 50
    75 136 105 75 45
    100 161 130 100 70
    125 186 150 120 90
    150 211 150 120 90
    175 236 150 120 90
    200 261 150 120 90

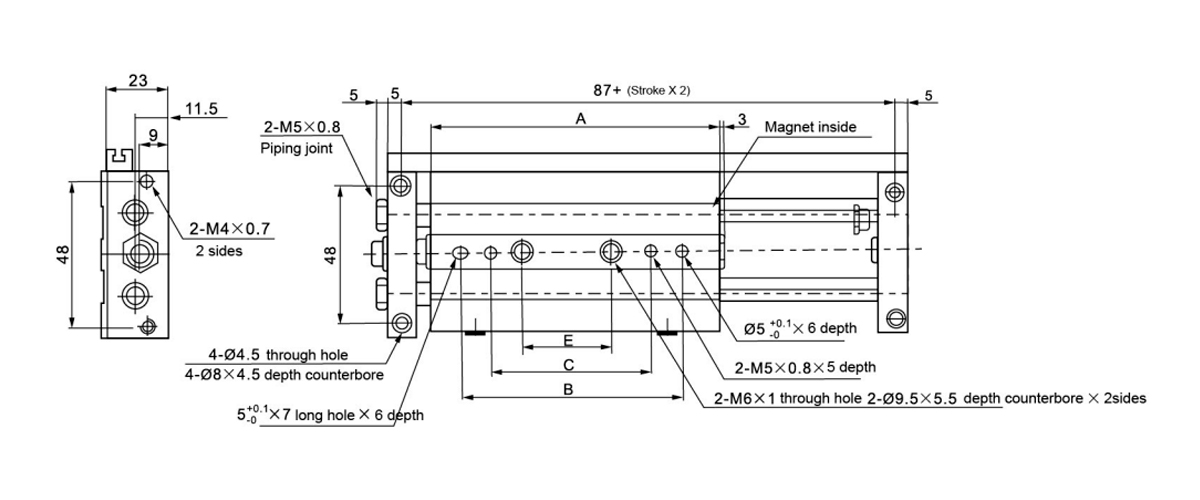

    Tratto/Simbolo A B C E
    25 94 60 50 35
    50 119 85 50 45
    75 144 110 75 45
    100 169 135 100 70
    125 194 150 120 90
    150 219 150 120 90
    175 244 150 120 90
    200 269 150 120 90
    250 319 150 120 90

    Tratto/Simbolo A B C E
    25 101 65 50 35
    50 126 90 50 45
    75 151 115 75 45
    100 176 140 100 70
    125 201 140 100 95
    150 226 140 100 100
    175 251 140 100 100
    200 276 140 100 100
    250 326 140 100 100
