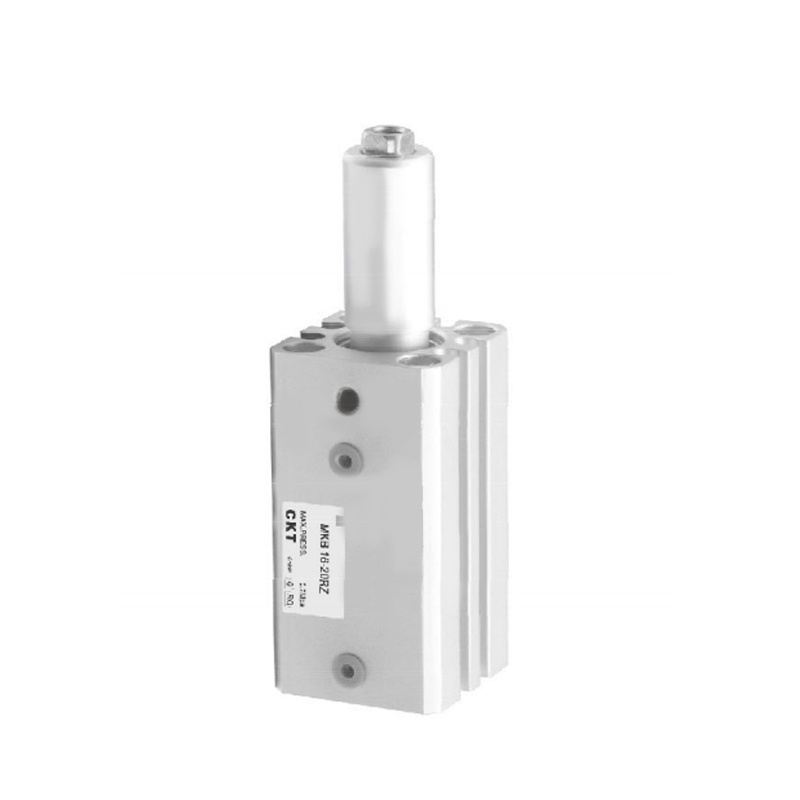

Cilindro di bloccaggio rotante serie MK
  • Cilindro di bloccaggio rotante serie MK
Cilindro rotante

Cilindro di bloccaggio rotante serie MK

Il cilindro di bloccaggio rotante della serie MK è un attuatore pneumatico composito con azionamento rotante integrato e funzioni di bloccaggio radiale. Il suo design integrato consente il posizionamento della rotazione del pezzo e il bloccaggio rigido in modo sincrono tramite un unico cilindro, ottimizzando in modo significativo la complessità del sistema meccanico.

Caratteristiche principali:
▸Struttura composita a doppia azione

Il collegamento temporale delle azioni di rotazione e bloccaggio è realizzato tramite azionamento del circuito dell'aria, senza la necessità di meccanismi di trasmissione aggiuntivi, eliminando l'errore di coordinamento di più attuatori

▸Vantaggio salvaspazio

L'asse di rotazione e la ganascia di serraggio sono disposti coassialmente, riducendo lo spazio di installazione assiale di oltre il 40% rispetto alla soluzione divisa

▸Chiusura ad alta rigidità

Il meccanismo di espansione della forza a forma di cuneo produce un effetto meccanico autobloccante nella posizione finale e la forza di bloccaggio non viene influenzata dalle fluttuazioni della fonte d'aria

▸Adattabilità ad ampio raggio

L'interfaccia modulare è compatibile con le piastre base di montaggio standard ISO e supporta la corsa della ganascia di bloccaggio e l'angolo di rotazione personalizzati (90°/180°)

▸Protezione sigillante a lungo termine

La parte guida adotta un anello di tenuta resistente all'usura a doppio labbro e la struttura raschiapolvere integrata interna è adatta per il taglio di ambienti con nebbia d'olio

E-mail: manager@cktworld.com
Scarica
PREC：Nessun articolo precedente
SUCC：Nessun articolo successivo
  • Diametro (mm) 12 16 20 25 32 40 50 63
    Fluido Aria
    Azione Doppio effetto
    Pressione operativa massima 1MPa
    Pressione operativa minima 0,1 MPa
    Temperatura ambiente e del fluido Con sensore automatico: -10~ 60℃ Senza sensore automatico: -10~ 70℃
    Velocità del pistone 50～200mm/s
    Cuscino Paraurti in gomma
    Tolleranza sulla lunghezza della corsa (mm) 0.6
    -0,4
    *Lubrificazione Non richiesto
    Angolo di rotazione 90°±10°
    Direzione rotatoria In senso orario ·Antiorario
    Corsa rotatoria (mm) 7.5 9.5 15 19
    Corsa della pinza (mm) 10 ·20 20 ·50
    Momento flettente ammissibile(M ·m) 1 3.8 7 13 27 47 107 182
    **Forza di serraggio teorica(N) 40 7.5 100 185 300 525 825 1400
    Precisione antirotazione (parte morsetto) ±14° ±1,2° ±0,9° ±0,7°
    Porta delle tubazioni M5×0,8 Rc¹/8 Rc¹/4
    *Utilizzare ISOVG32 se si desidera utilizzare la lubrificazione.
    * * Ad una pressione di 0,5 MPa.

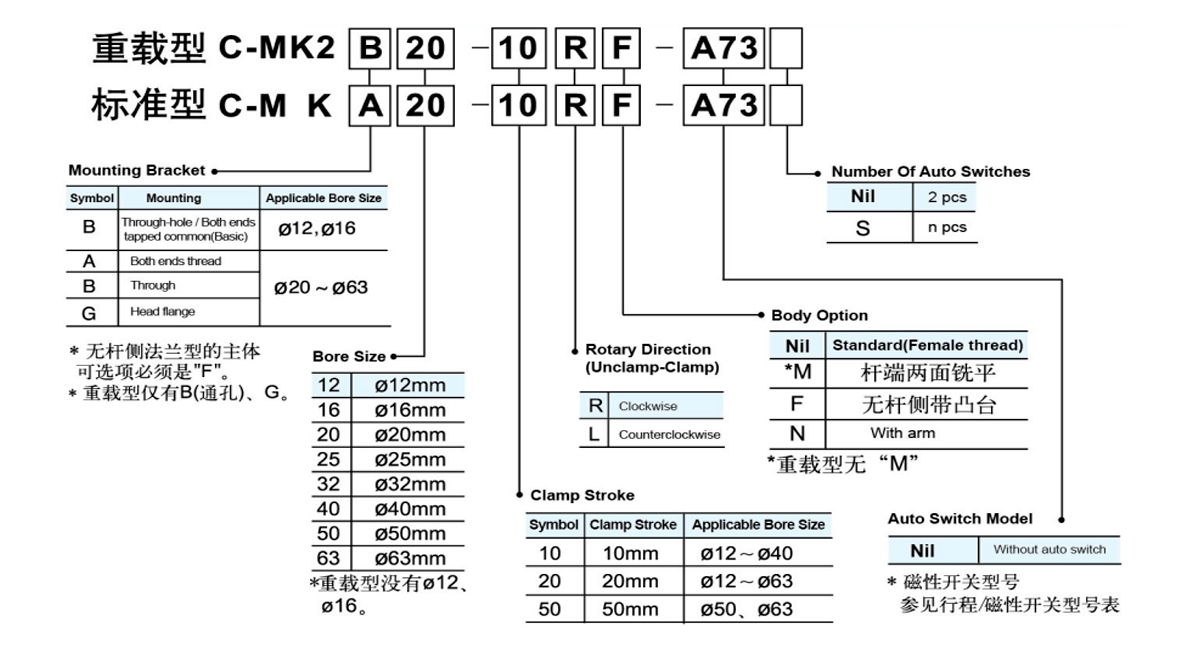

  • Corsa   /Cambio automatico   Modello
    Applicabile
    Dimensione del foro
    (mm)     		*Modello con sensore automatico
    Tipo base
    In linea Ø12, Ø16
    Ø32~063     		M9NV M9NAV** A96V
    M9PV M9PAV** A93V
    M9BV M9BAV** A90V
    M9NWV
    M9PWV
    M9BWV
    Perpendi-
    icular     		Ø20~063 M9N M9NA** A96
    M9P M9PA** A93
    M9B M9BA** A90
    M9NW
    P3DW
    M9PW
    M9BW
    Marcatura della lunghezza del cavo: Nessuna marcatura - 0,5 m, L - 3 m, Z - 5 m
    Esempio: A73, A73L

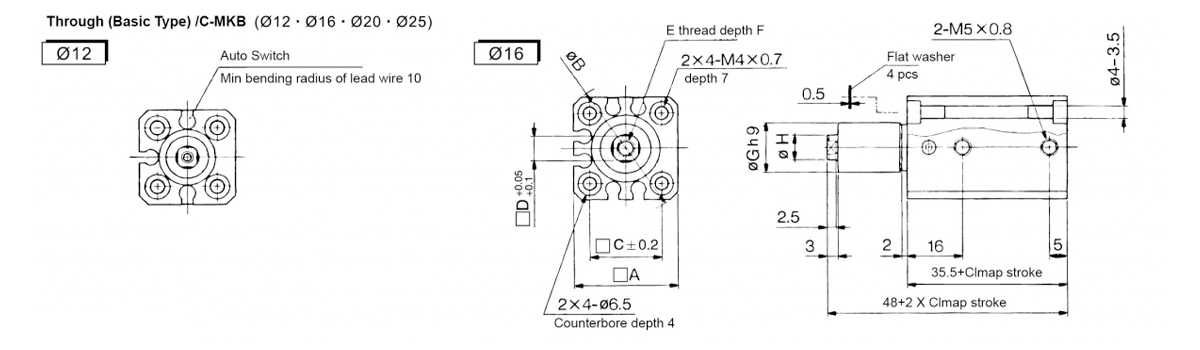

  • Essenziale
    Modellolololololololo A B C D E F Gh9 H
    C-MKB12 25 32 15.5 5 M3×0,5 5.5 11 6
    C-MKB16 29 38 20 7 M5×0,8 6.5 14 8

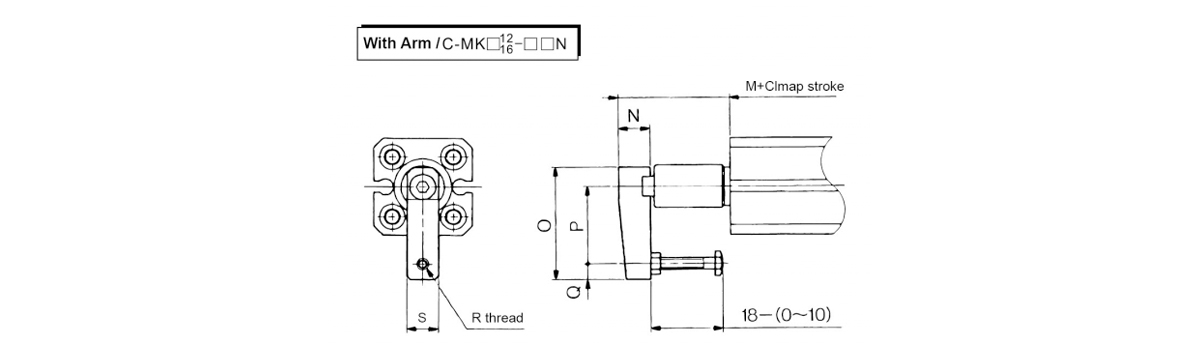

    Con braccio
    Modellolololololololo M N O P Q R S
    C-MKB12-□□N 18.5 8 29 20 4 M3×0,5 8
    C-MKB16-□□N 21.5 11 36 25 5 M4×0,7 11

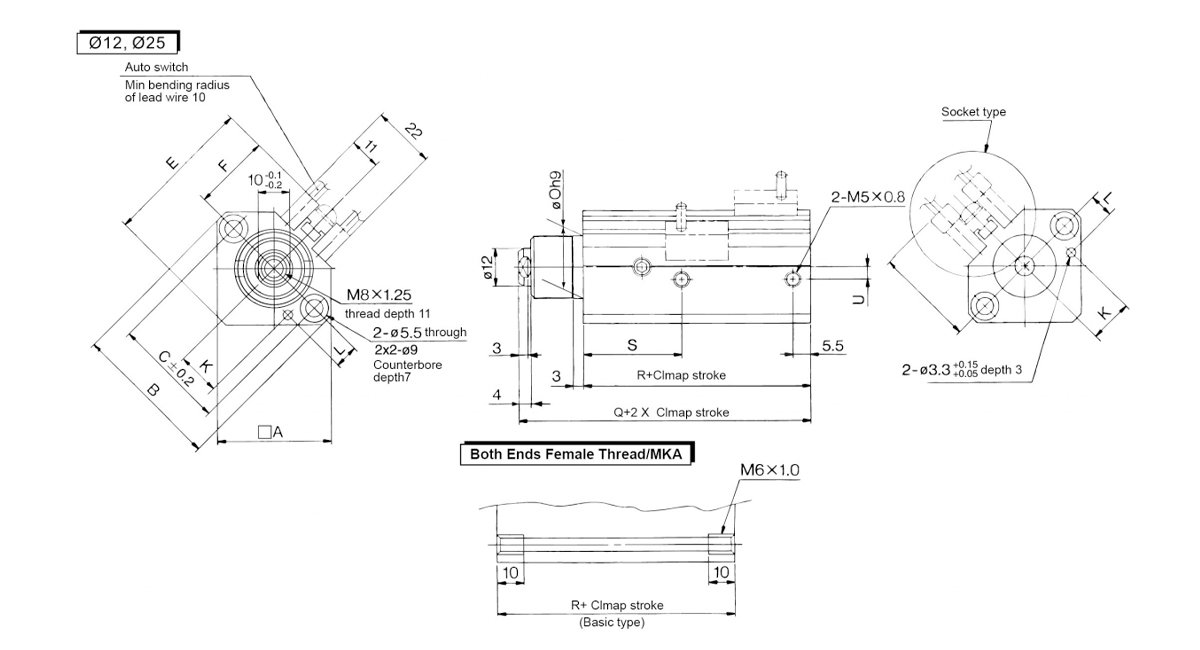

    Modellolololololololo A B C E F K L Oh9 Q R S U
    C-MKB20 36 46.8 36 48 24.5 13,5=0,15 7,5±0,15 20-8.052 72.5 62 31 4
    C-MKB25 40 52 40 53.8 27.5 16±0,15 8±0,15 238052 73.5 63 32 5
    Nota 1) Le dimensioni sopra indicate si basano sull'interruttore magnetico D-A73L.
    Nota 2) Quando lo stelo è completamente esteso, aggiungere la corsa di bloccaggio e la corsa di ritorno alle dimensioni appropriate.

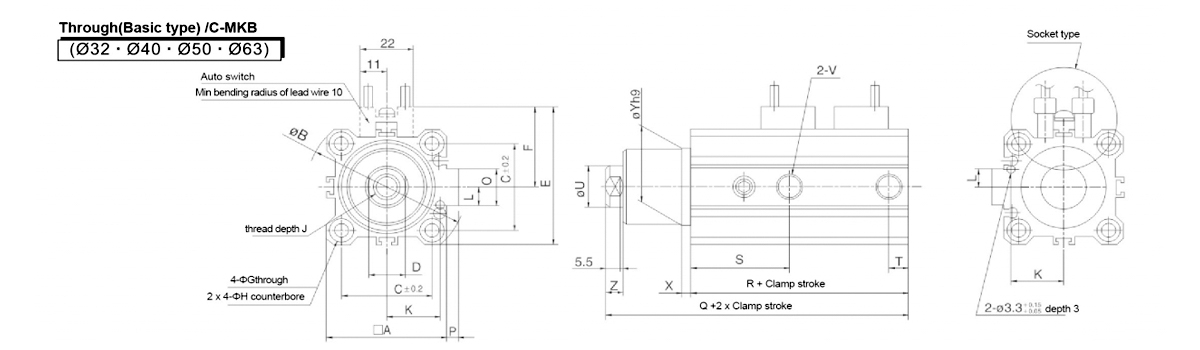

    Modellolololololololo A B C D E F G H I J K L O P Q R S T U V X Yh9 Z
    C-MKB32 45 60 34 14 -0,1 54 31.5 5.5 9 profondo 7 M10×1,5 12 20±0,15 7±0,15 14 4.5 93.5 71.5 37 7.5 16 Tc1/8 3 30 0 6.5
    -0,2 -0,062
    C-MKB40 52 69 40 14 -0,1 61 35 5.5 9 profondo 7 M10×1,5 12 24±0,15 7±0,15 14 5 94.5 65 29.5 8 16 Tc1/8 3 30 0 6.5
    -0,2 -0,062
    C-MKB50 64 86 50 17 -0,1 73 41 6.6 11 profondo 8 M12×1,75 15 30±0,15 8±0,15 19 7 112 76.5 34 10.5 20 RC1/4 3.5 37 0 7.5
    -0,2 -0,062
    C-MKB63 77 103 17 -0,1 86 47.5 9 14 profondi 10,5 l M12×1,75 15 35±0,15 9±0,15 19 7 115 80 35 10.5 20 RC1/4 3.5 48 0 7.5
    60 -0,2 -0,062

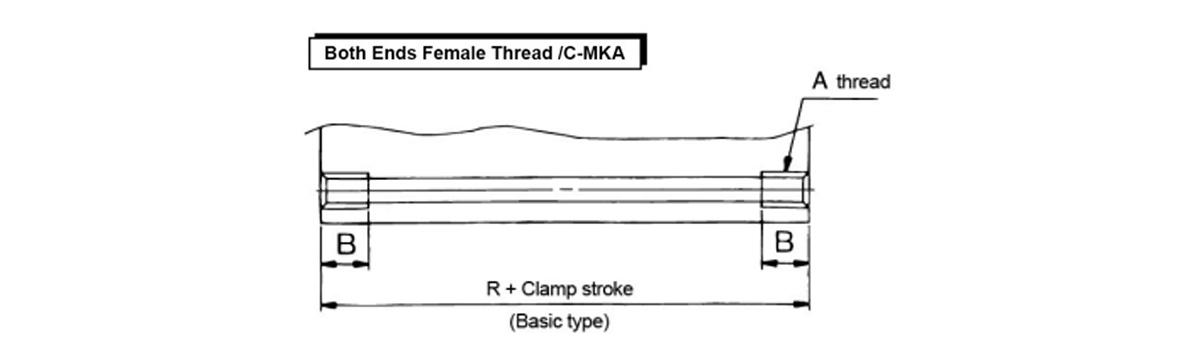

    Modellolololololololo A B
    C-MKA32 M6×1.0 10
    C-MKA40 M6×1.0 10
    C-MKA50 M8×1,25 14
    C-MKA63 M10×1,5 18

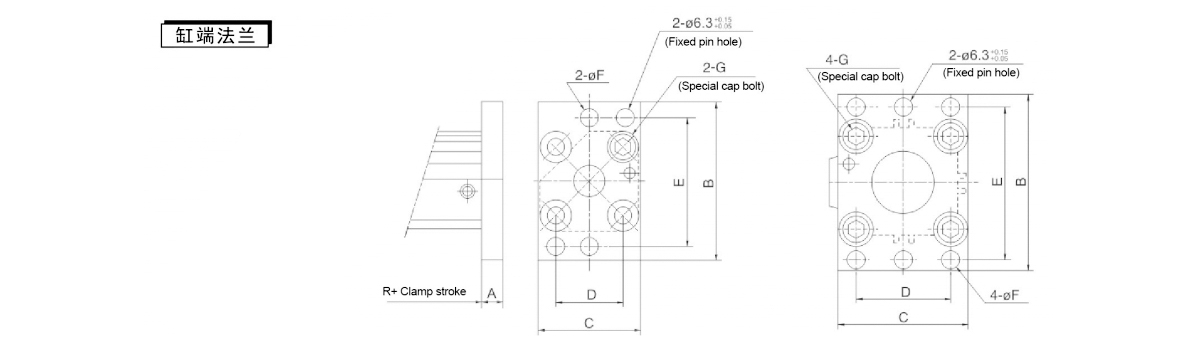

    Flangia terminale del cilindro
    Componenti Applicabile
    Dimensione del foro     		A B C D E F G
    C-MK-F020 20 8 60 39 25.5 48 6.6 M6×1.0
    C-MK-F025 25 8 64 42 28 52 6.6 M6×1.0
    C-MK-F032 32 8 65 48 34 56 5.5 M6×1.0
    C-MK-F040 40 8 72 54 40 62 5.5 M6×1.0
    C-MK-F050 50 9 89 67 50 76 6.6 M8×1,25
    C-MK-F063 63 9 8 80 60 92 9 M10×1,5
    Nota: quando si installa la flangia, assicurarsi di selezionare il tipo di installazione del coperchio del cilindro laterale senza stelo: C-MK□□-□□F.

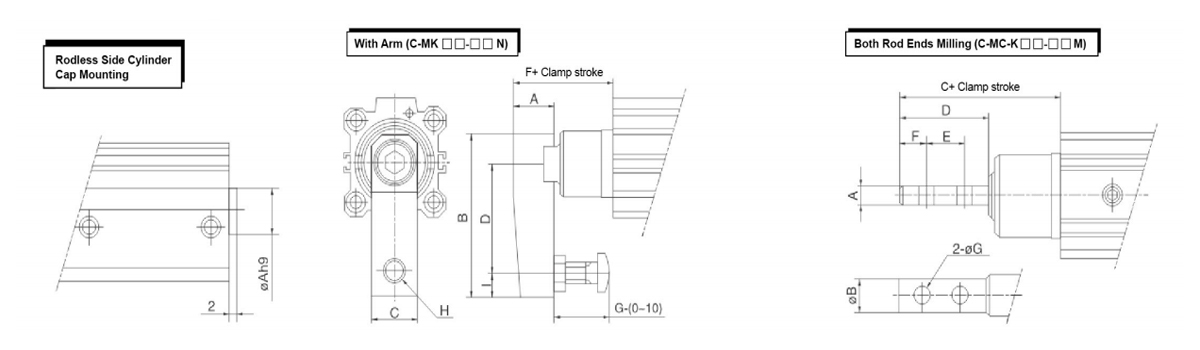

    Montaggio del tappo del cilindro laterale senza stelo Con braccio Fresatura di entrambe le estremità dello stelo
    Modellolololololololo A B C D F G H I Modellolololololololo A B C D E F G
    Modellolololololololo Ah9 C-MKD20-□ON 14 51 16 35 22 22 M6×1.0 7 C-MKD20-□□M 4 10 42.5 34 17 8.5 5.2
    C-MK□20-□□F 13 C-MKD25-□ON 14 51 16 35 22 22 M6×1.0 7 C-MK□25-□□M 4 10 42.5 34 17 8.5 5.2
    C-MK□25-□□F 15 C-MKD32-□□N 18 67 20 45 35.5 25 M8×1,25 10 C-MK□32-□□M 6 14 53.5 36 18 9 6.2
    C-MK□32-□□F 21 C-MKD40-□□N 18 67 20 45 43 25 M8×1,25 10 C-MK□40-□□M 6 14 61 36 18 9 6.2
    C-MK□40-□□F 28 C-MK□50-□ON 22 88 22 65 53 40 M10×1,5 10 C-MK□50-□□M 8 18 77 46 23 11.5 8.2
    C-MK□9-□□F 35 C-MKD63-□□N 22 88 22 65 52.5 40 M10×1,5 10 C-MKD63-□□M 8 18 76.5 46 23 11.5 8.2
