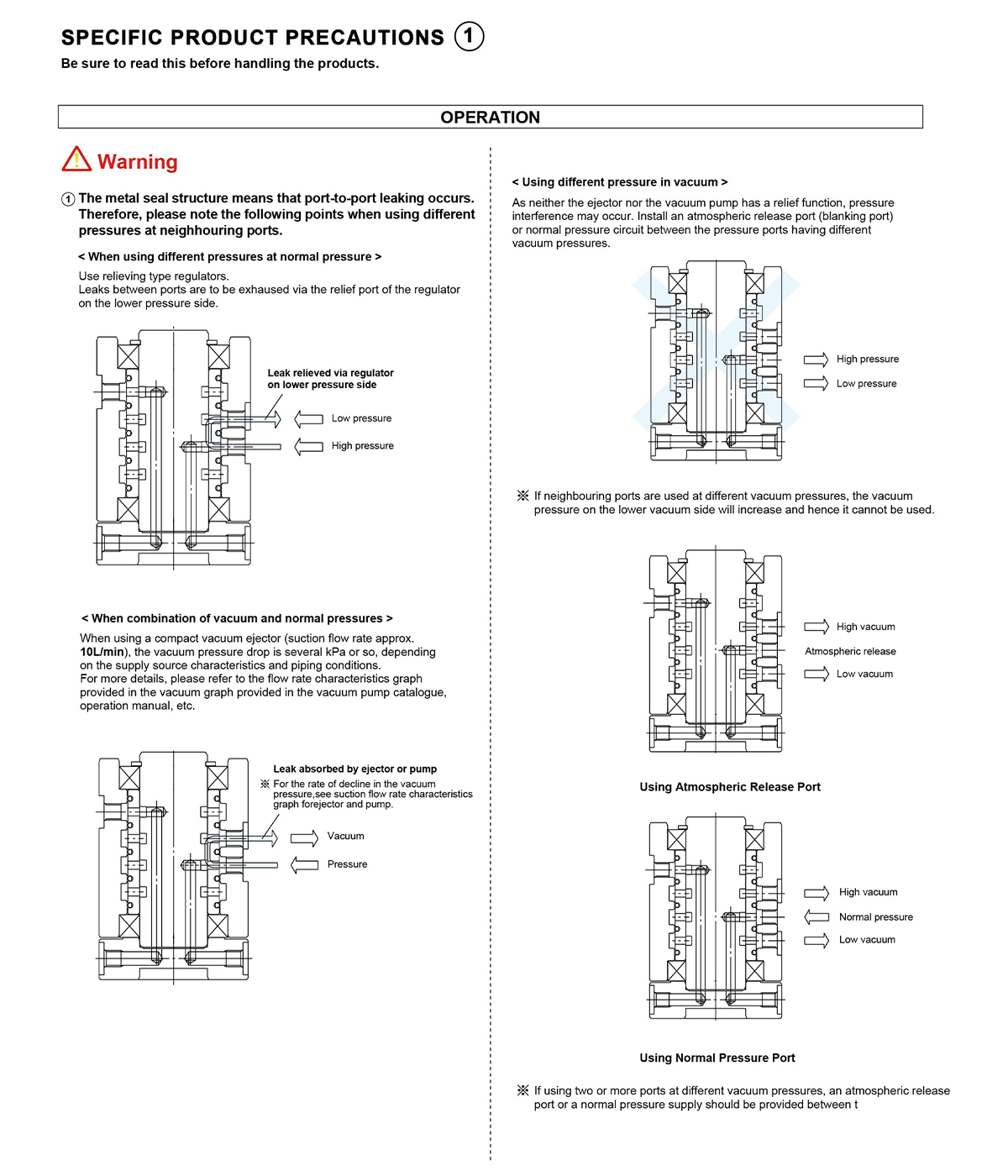

Metodo di tenuta metallica.

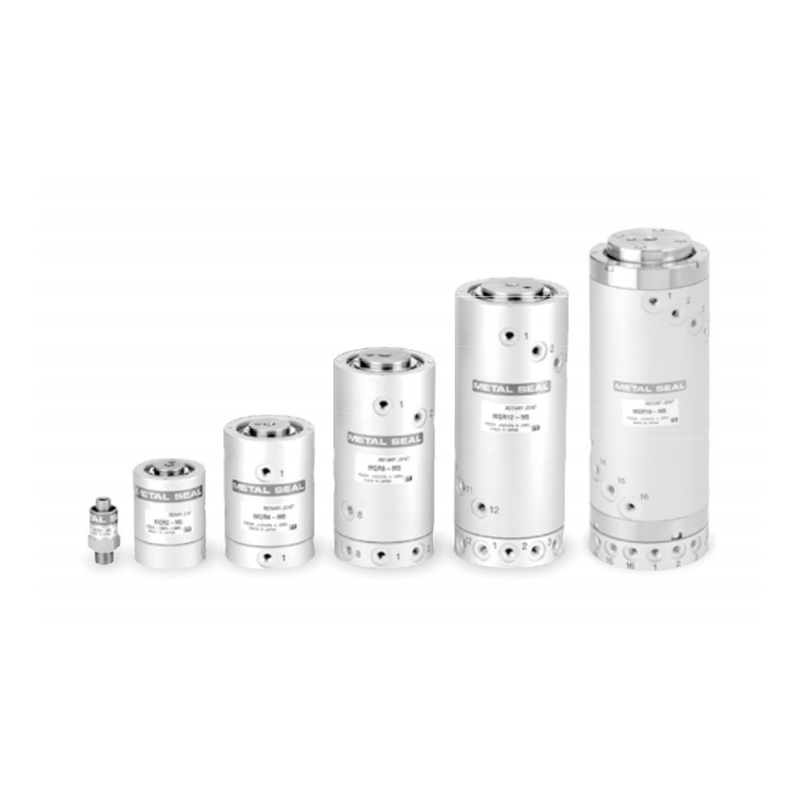

Meccanismo rotante・Utilizzato per fornire aria a parti rotanti e oscillanti come i bracci dei robot.

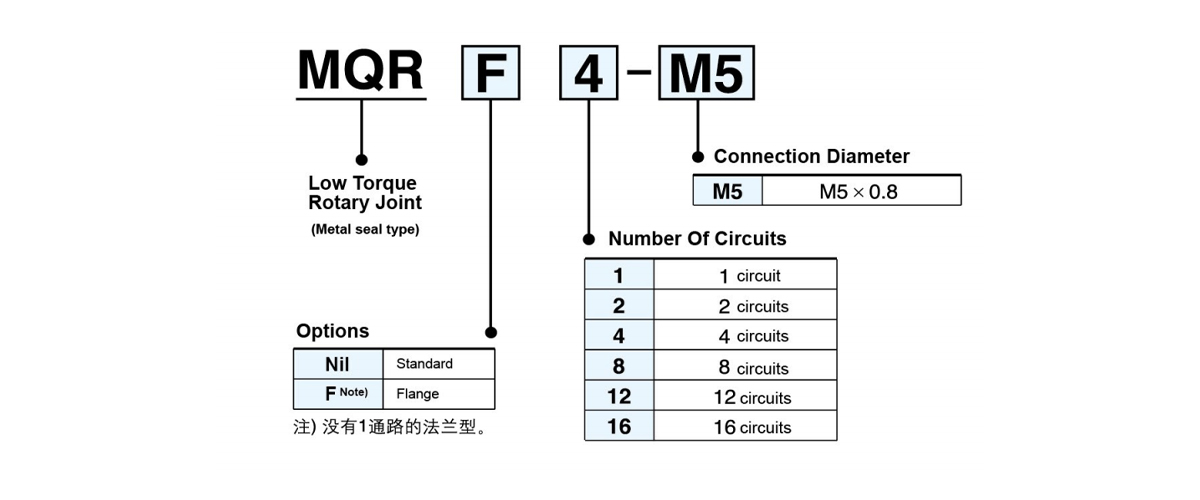

| Modello | MQR1-M5 | MQR2-M5 | MQR4-M5 | MQR8-M5 | MQR12-M5 | MQR16-M5 | |
| Numero di circuiti (numero di porte) | 1 circuito | 2 circuiti | 4 circuiti | 8 circuiti | 12 circuiti | 16 circuiti | |
| Fluido | Aria · Gas inerte | ||||||
| Struttura del sigillo | Sigillo metallico | ||||||
| Struttura della guida | Cuscinetto supportato | Cuscinetto supportato at both ends | |||||
| Dimensioni della porta | Maschio R1/8 | M5×0,8 | |||||
| Femmina M5×0,8 | |||||||
| Portata Caratteristiche | C | 0,50[dm³/(s ·bar)] | |||||
| b | 0.40 | ||||||
| Cv | 0.17 | ||||||
| Lubrificazione | Non richiesto | ||||||
| Pressione operativa minima | -100kPa | ||||||
| Pressione operativa massima | 1,0 MPa | ||||||
| Nota 1) Ambiente e operativo Fluido Temperature | -10~80℃ | ||||||
| Nota )2 Coppia di rotazione massima all'avvio | 0,003N ·m o inferiore | 0,03 N · m o inferiore | 0,05 N · m o inferiore | 0,10 N · m o inferiore | 0,20 N·m o meno | 0,50 N·m o meno | |
| Nota 5) Numero di rotazione consentito Nota | 3000min⁻¹(r.p.m.)o meno Nota3) | 2000min⁻¹(r.p.m.)o meno | 1500min⁻¹(r.p.m.)o meno | 900min⁻¹(r.p.m.)o meno | 600min⁻¹(r.p.m.)o meno | 200min⁻¹(r.p.m.)o meno | |
| Nota 4) Carico radiale ammissibile (Reazione dell'asse di accoppiamento consentita) | 1N o meno | 15Né meno | 30 N o meno | 40 N o meno | 50N o meno | ||
| Carico assiale ammissibile | |||||||
| Peso | 0,025 kg | 0,16 kg | 0,39 kg | 0,76 kg | 1,26 kg | 2,80 kg | |
| Nota 1) La temperatura di 80 ℃ include l'aumento della temperatura durante la rotazione; Nota 2) La coppia di avviamento non cambia con la pressione di alimentazione o con il non utilizzo (rimane entro la coppia massima di rotazione di avviamento), ma cambia con il numero di rotazione; Nota 3) Se si utilizza a una velocità superiore a 600 min-1 (rpm), assicurarsi che la rotazione avvenga nella direzione in cui è fissato il giunto; Nota 4) Si consiglia l'accoppiamento gomma/resina per l'eccellente assorbimento di fuori centro, urti e vibrazioni; Nota 5)min-1,Numero di rotazioni per 1 minuto. | |||||||

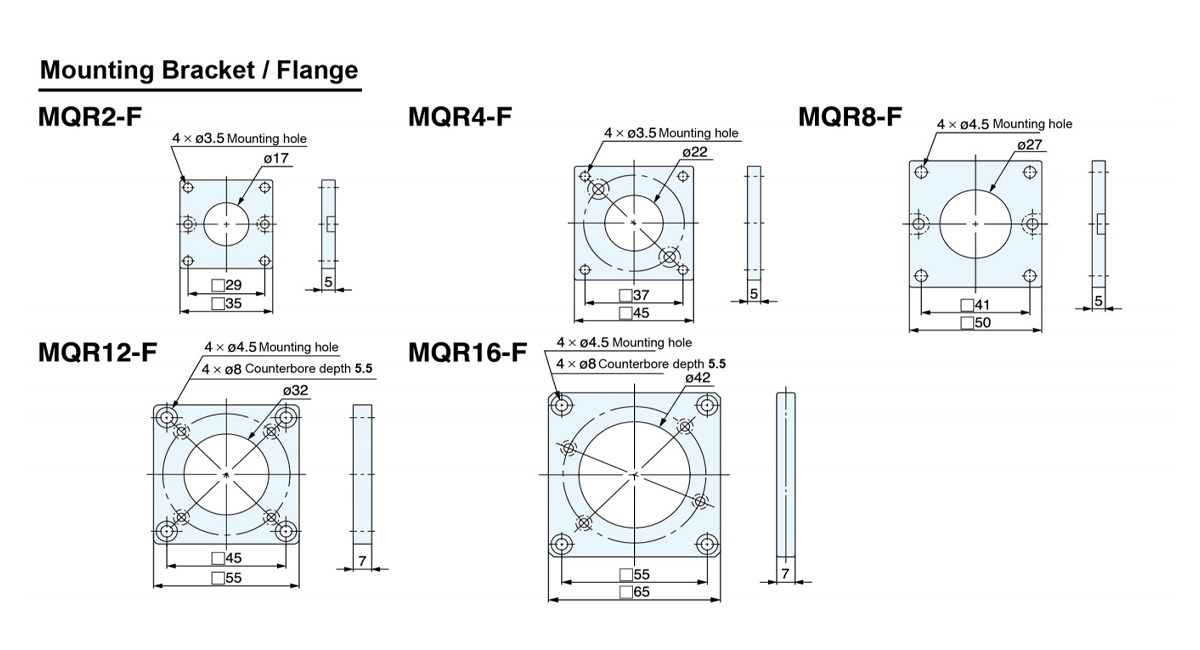

| Numero di circuiti | Numero parte flangia |
| 2 circuiti | MQR2-F |
| 4 circuiti | MQR4-F |
| 8 circuiti | MQR8-F |
| 12 circuiti | MQR12-F |
| 16 Circuiti | MQR16-F |

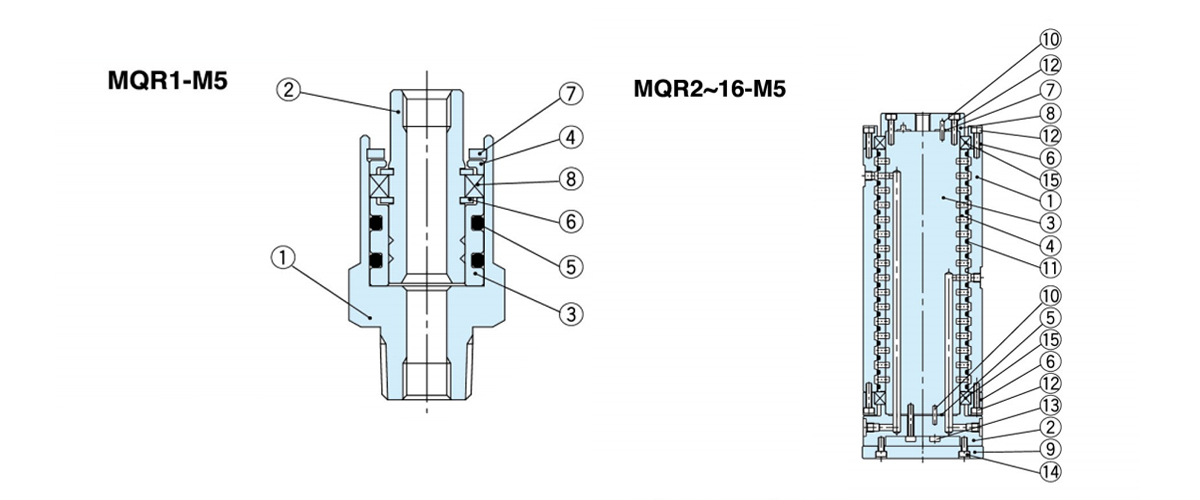

| Componenti (circuito MQR1-M5,1) | |||
| Articolo | Nome | Materialee | Reamrk |
| 1 | Corpo | Acciaio inossidabile | |
| 2 | Bobina | Acciaio inossidabile speciale | |
| 3 | Manica | Acciaio inossidabile speciale | |
| 4 | Piatto | Alluminio | |
| 5 | O-ring | H-NBR | |
| 6 | Anello di ritenzione | Acciaio al carbonio | |
| 7 | Anello di ritenzione | Acciaio al carbonio | |
| 8 | Cuscinetto radiale | ||
| Componenti (circuiti da MQR2 a 16-M5,2 a 16) | |||
| Articolo | Nome | Materialee | Reamrk |
| 1 | Corpo | Alluminio alloy | |
| 2 | Piastra adattatrice | Alluminio alloy | |
| 3 | Bobina | Acciaio inossidabile speciale | |
| 4 | Manica | Acciaio inossidabile speciale | |
| 5 | Guarnizione | H-NBR | |
| 6 | Portacuscinetto | Acciaio inossidabile | Solo 16 circuiti |
| 7 | Guarnizione | H-NBR | Solo 16 circuiti |
| 8 | Piatto | Alluminio alloy | Solo 16 circuiti |
| 9 | Flangia | Alluminio alloy | |
| 10 | Perno parallelo | Acciaio al carbonio | Ad eccezione di 2 circuiti |
| 11 | O-ring | H-NBR | |
| 12 | Bullone | Acciaio al carbonio | Solo 16 circuiti |
| 13 | Bullone | Acciaio al carbonio | |
| 14 | Bullone | Acciaio al carbonio | |
| 15 | Cuscinetto radiale | - | |
