Generatore di vuoto multistadio

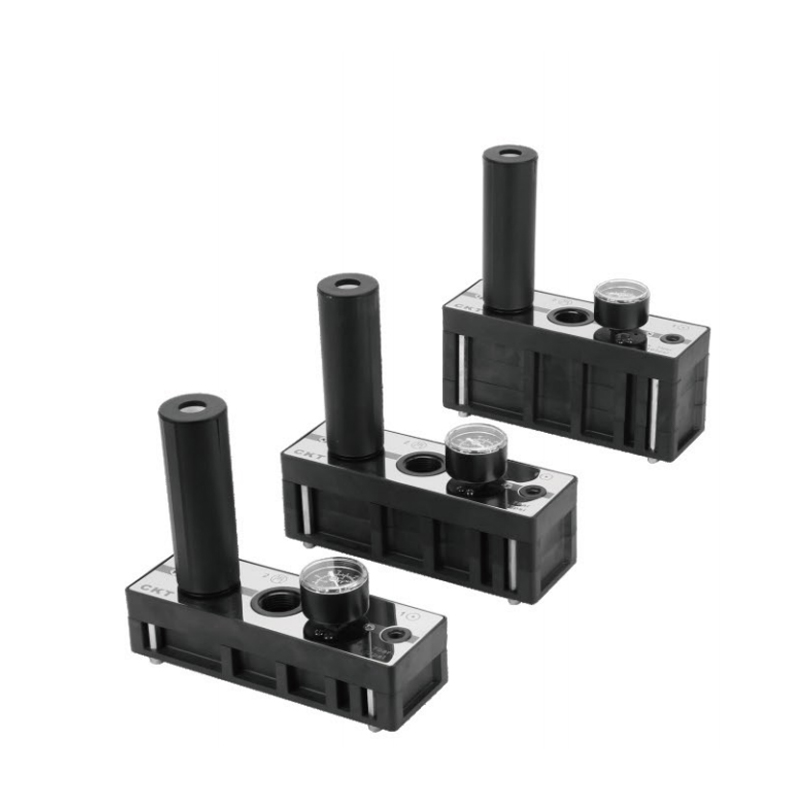

Generatore di vuoto multistadio serie C
Il generatore di vuoto multistadio serie C è un tipo di dispositivo che utilizza aria compressa per azionare e generare vuoto attraverso uno speciale design della struttura del canale di flusso. Il suo principio fondamentale è l'effetto locale di bassa pressione causato dal flusso d'aria ad alta velocità, che è particolarmente adatto per scenari di automazione industriale che richiedono una fonte di vuoto efficiente e compatta e non richiedono una pompa per vuoto tradizionale.
Architettura gerarchica di conversione dell'energia:
Diversamente da un generatore monostadio, questa serie adotta un design del canale di flusso di precisione in serie multistadio. L'aria compressa si espande e accelera in ciascuna camera uno per uno e, attraverso la sovrapposizione dell'effetto di espansione progressiva del gas e dell'effetto Venturi, si ottiene un utilizzo più completo e graduale dell'energia del flusso d'aria, ottenendo così una maggiore capacità di aspirazione del vuoto nelle stesse condizioni di alimentazione dell'aria.
Geometria ottimizzata e caratteristiche del campo di flusso:
Il canale di flusso interno è stato appositamente ottimizzato dal punto di vista topologico e comprende un ugello convergente, una camera di miscelazione e una sezione di diffusione ad espansione graduale. Questa configurazione geometrica può guidare efficacemente il flusso d'aria per formare un getto ad alta velocità, massimizzando la forza e la stabilità della formazione della zona locale di bassa pressione. I contorni specifici delle parti chiave favoriscono il trascinamento e il trasporto efficiente delle molecole di gas.
Significativo equilibrio tra efficienza e consumo di gas:
Il meccanismo di estrazione dell'energia in più fasi è il fulcro della sua alta efficienza. Scomponendo un singolo processo di espansione del gas in più fasi energetiche, il grado di vuoto o la velocità di pompaggio che può essere generata per unità di consumo di aria compressa viene notevolmente migliorata. Ciò rende il consumo complessivo di gas generalmente migliore rispetto a quello di un generatore monostadio convenzionale quando si ottengono le stesse prestazioni di vuoto, riflettendo una migliore economia operativa.
Uscita affidabile a stato stazionario del vuoto:
La stessa struttura multistadio ha un certo effetto tampone e regolatore. Di fronte a leggere fluttuazioni del carico o lievi variazioni della pressione di alimentazione del gas, il livello di vuoto in uscita mostra una maggiore robustezza, fornendo una garanzia di pressione negativa più stabile per la presa automatizzata, l'asorbimento e altri processi.
Topologia compatta e adattabilità del carico:
Nonostante la complessa struttura interna, il suo pacchetto complessivo rimane compatto e facile da integrare in layout di apparecchiature con vincoli di spazio. Le sue caratteristiche di pompaggio gli consentono di adattarsi meglio a sistemi di carico con diversi tassi di perdita o che richiedono una rapida formazione del vuoto, in particolare per la lavorazione di pezzi con superfici porose e irregolari.
