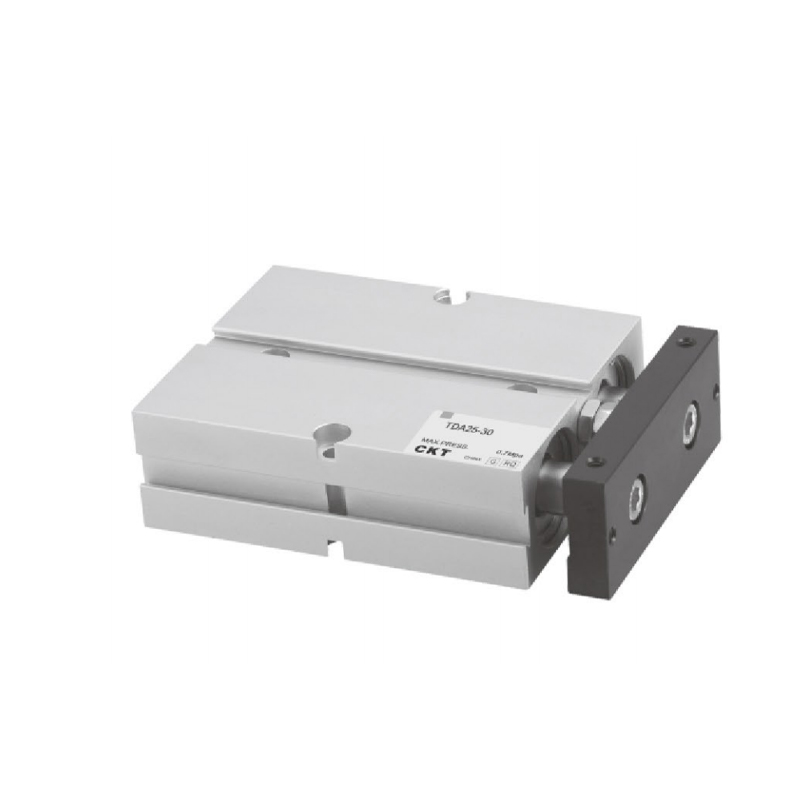

Doppio cilindro serie TDA/TN (Ø10~Ø32)
  • Doppio cilindro serie TDA/TN (Ø10~Ø32)
Cilindro multiasse

Doppio cilindro serie TDA/TN (Ø10~Ø32)

1. Il corpo incorporato è fisso e installato per risparmiare spazio di installazione;
2. Ha determinate proprietà antiflessione e antitorsione e può sopportare determinati carichi laterali;
3. Sono presenti fori di montaggio su tre lati della piastra di fissaggio per facilitare il caricamento multiposizione;
4. Il cuscinetto anticollisione nella parte anteriore del corpo può regolare la corsa del cilindro e alleviare l'impatto;
5. La configurazione standard di questa serie di cilindri è di tipo magnetico e non esiste opzione senza tipo magnetico.

E-mail: manager@cktworld.com
Scarica
PREC：Doppio cilindro serie CXS (tipo base)
SUCC：Nessun articolo successivo
  • Specifica
    Diametro (mm) 10 16 20 25 32
    Azione Doppio effetto
    Fluido Aria
    Intervallo di pressione operativa 0,1~1,0 MPa(14~145 psi)
    Pressione di prova 1,5MPa(215psi)
    Temperatura operativa
    (℃)     		-20~70
    Intervallo di velocità operativa
    (mm/s)     		30~500
    Corsa regolabile -10~0
    Tolleranza sulla lunghezza della corsa 1.00
    Cuscino Paraurti
    Tolleranza antirotazione ±0,4° ±0,3°
    Dimensione della porta M5×0,8 PT1/8
    *La precisione di antirotazione si riferisce all'angolo al quale la piastra di fissaggio del cilindro può ruotare quando il cilindro è completamente retratto;
    **Per il collegamento del tubo sono disponibili filettature NPT e G.
    Inoltre: serie C-TN completamente magnetica.

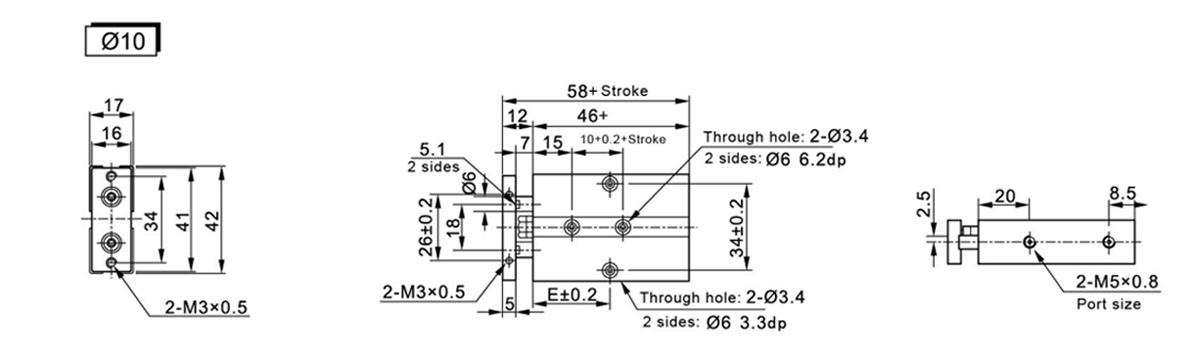

  • Simbolo/Tratto 10 20 30 40 50 60 70 80 90 100
    E 30 30 35 40 45 50 55 60 65 70

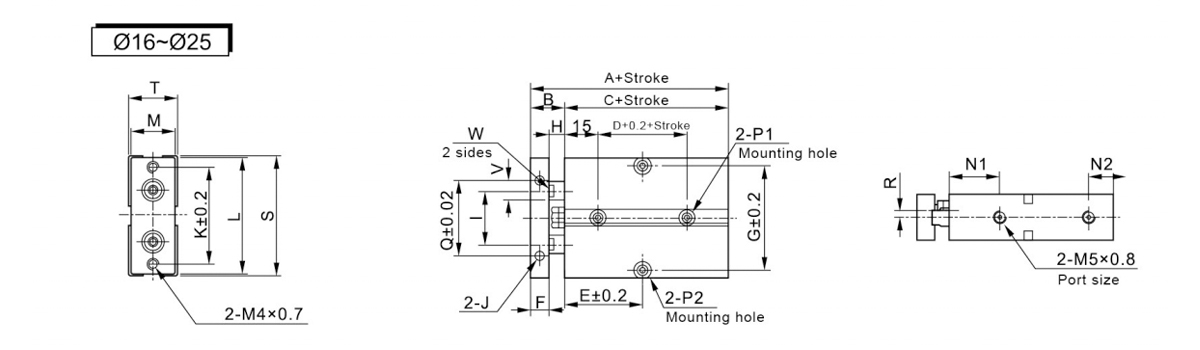

    Simbolo/Tratto A B C D Corsa ≤ 10 20 30 40 50 60 70 80 90 100 125 150 175 200 F
    16 68 15 53 20 E 30 35 40 45 50 55 60 65 70 75 87.5 100 112.5 125 8
    20 78 20 58 20 35 35 40 45 50 55 60 65 70 75 87.5 100 112.5 125 10
    25 81 19 62 30 40 40 45 50 55 60 65 70 75 80 92.5 105 117.5 130 10

    Simbolo/Tratto G H 1 J K L M N1 N2 P1 P2 Q R S T V W
    16 47 7 24 M4×0,7Profondità5 47 53 20 22 11 Entrambi i lati: 07,5 Profondità 7,2 mm Foro passante Ø4,5 Entrambi i lati: 08 Profondità 4,5 mm Foro passante Ø 4,5 34 3 54 21 8 6.1
    20 55 10 28 M4×0,7Profondità5 55 61 24 25 12 Entrambi i lati: 07,5 Profondità 7,2 mm Foro passante Ø4,5 Entrambi i lati:08 Profondità4,5 mm Foro passante Ø4,5 44 3.5 62 25 10 8.1
    25 66 9 34 M4×0,7Profondità5 66 72 29 27 12 Entrambi i lati: 07,5 Profondità 7,2 mm Foro passante Ø4,5 Entrambi i lati: 08 Profondità 4,5 mm Foro passante Ø 4,5 56 6 73 30 12 10.1

    Simbolo/Tratto 10 20 30 40 50 60 70 80 90 100 125 150 175 200
    E 45 50 55 60 65 70 75 80 85 90 102.5 115 127.5 140
    N1 35 40
