Cilindro sottile serie MGP con stelo guidato Fornitori

Casa / Prodotti / Cilindro dell'aria / Cilindro multiasse / Cilindro sottile serie MGP con stelo guidato

Cilindro sottile serie MGP con stelo guidato Cilindro sottile serie MGP con stelo guidato
  • Cilindro sottile serie MGP con stelo guidato
  • Cilindro sottile serie MGP con stelo guidato
Cilindro multiasse

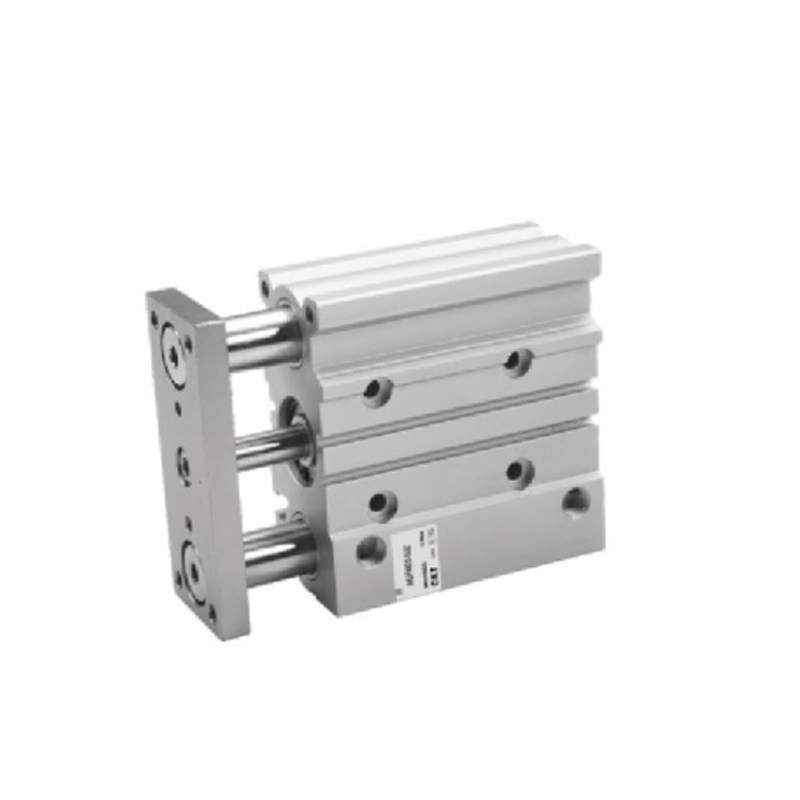

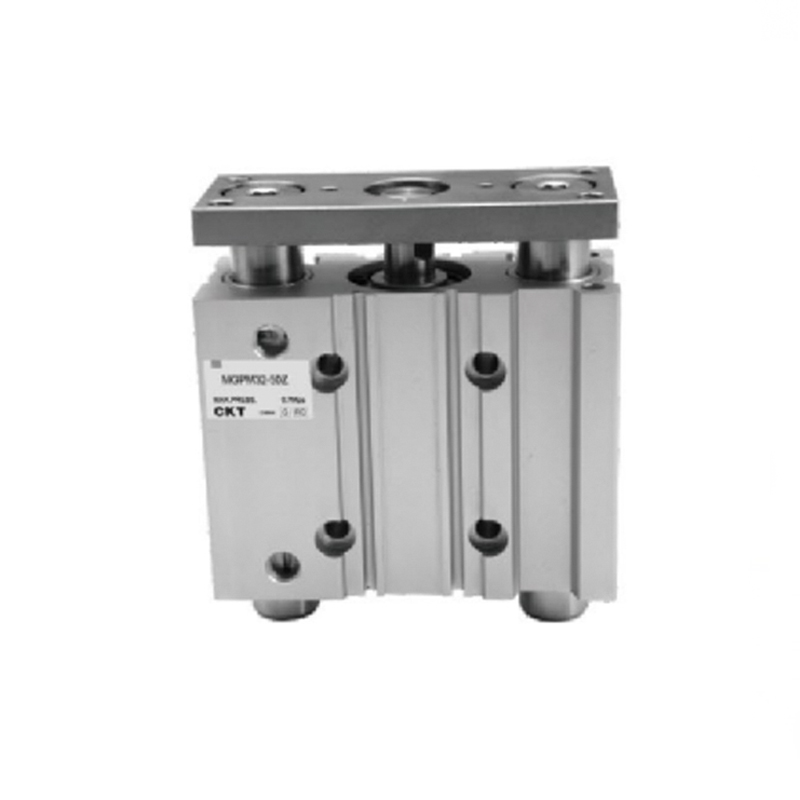

Cilindro sottile serie MGP con stelo guidato

1. Piccole dimensioni e peso leggero
2. Forte resistenza al carico laterale
3. Forte resistenza alla coppia
4. Elevata precisione antirotazione
5. Il cuscinetto dell'asta guida può essere un cuscinetto scorrevole o un cuscinetto a sfere
6. Facile da installare
7. La posizione del tubo a due lati può essere selezionata

E-mail: manager@cktworld.com
Scarica
PREC：Cilindro miniaturizzato serie MGJ con stelo guidato
SUCC：Cilindro a stelo passante serie CXSW
  • Specificazione standard
    Diametro (mm) 12 16 20 25 32 40 50 63 80 100
    Fluido Aria
    Azione Doppio effetto
    Pressione operativa massima (MPa) 1.0
    Pressione operativa minima (MPa) 0.12 0.1
    Temperatura ambiente e del fluido -10~ 60℃(Senza congelamento)
    Velocità del pistone 50~500mm/s 50~400 mm
    Cuscino Paraurti in gomma su entrambe le estremità
    Tolleranza sulla lunghezza della corsa 1,5 mm
    *Lubrificazione Non richiesto
    Cuscinetto Cuscinetto a scorrimento/guida a sfere/guida a sfere ad alta precisione
    Non rotante
    Precisione
    (Parte del morsetto)     		Cuscinetto scorrevole ±0,08° ±0,07° ±0,06° ±0,05° ±0,04°
    Boccola a sfere ±0,10° ±0,09° ±0,08° ±0,06° ±0,05°
    Alta precisione
    Boccola a sfere
    Porta delle tubazioni M5×0,8 1/8 1/4 3/8
    *Utilizza ISOVG32 se desideri utilizzare la lubrificazione.

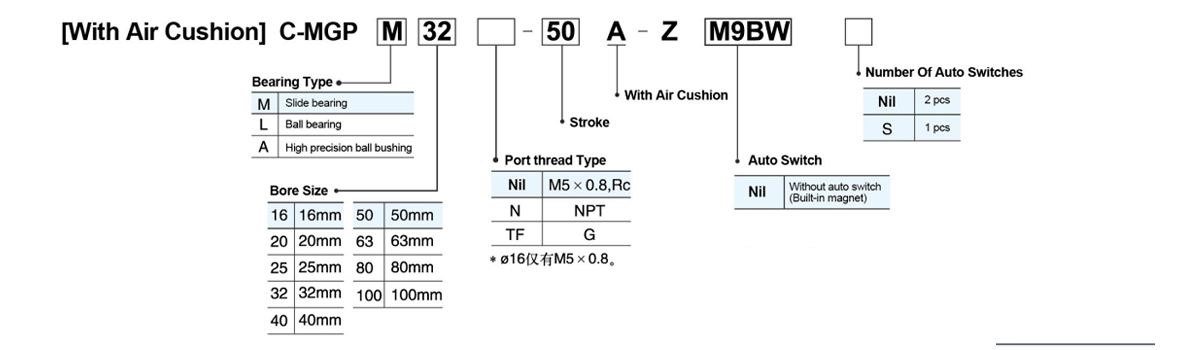

    Diametro (mm) 16 20,25,32,40,50,63,80,100
    Pressione operativa massima (MPa) 1.0
    Pressione operativa minima (MPa) 0.15 0.12
    Cuscino Aria cushion on both ends

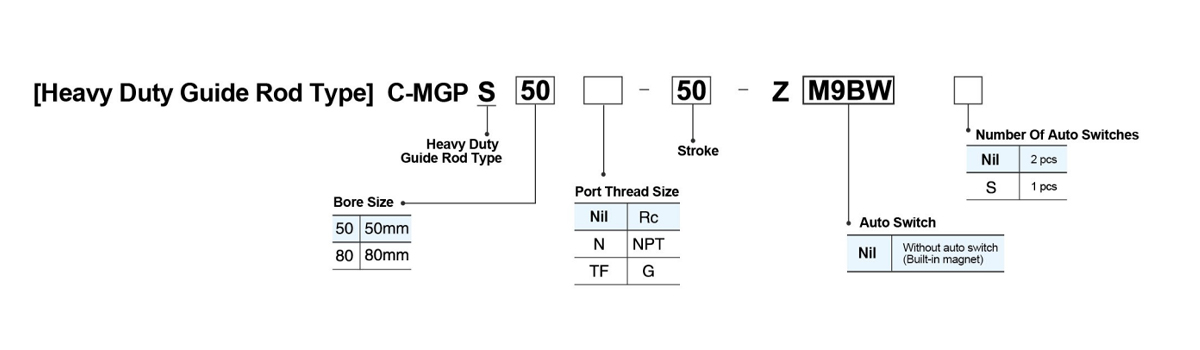

    Specifica
    Diametro (mm) 50 80
    Intervallo di pressione operativa (MPa) 0,1~1,0
    Velocità operativa del pistone (mm/s) 50~400
    Cuscino Paraurti in gomma su entrambe le estremità
    Corsa standard 25,50,75,100,125,150,175,200
    Precisione antirotazione della piastra terminale ±0,05° ±0,04°

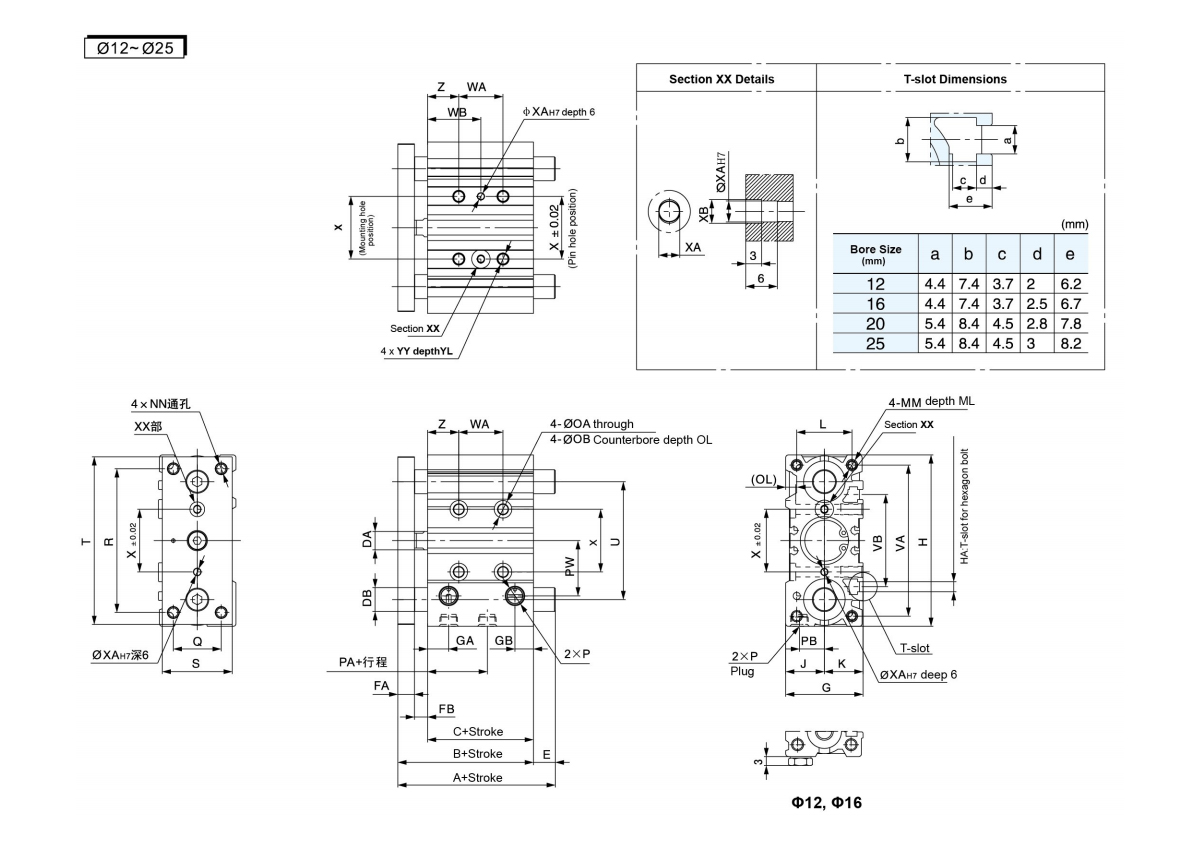

  • C-MGPM,C-MGPL,C-MGPA Comune Dimensioni                                                                                                                                                            (mm)
    Noio
    Dimensioni
    (mm)     		Corsa (mm) B C DA FA FB G GA GB H HA J K L MM M.L NN OA OB OL P
    Zero TN TF
    12 10,20,30,40,50,75,100,
    125.150.175.200.250     		42 29 6 7 6 26 11.5 8 58 M4 13 13 18 M4×0,7 10 M4×0,7 4.3 8 4.5 M5×0,8 - -
    16 46 33 8 7 6 30 11.5 8.5 64 M4 15 15 22 M5×0,8 12 M5×0,8 4.3 8 4.5 M5×0,8 - -
    20 20,30,40,50,75,100.125.150,
    175.200.250.300.350.400     		53 37 10 8 8 36 11.5 9 83 M5 18 18 24 M5×0,8 13 M5×0,8 5.4 9.5 5.5 Tc1/8 NPT1/8 G1/8
    25 53 37.5 10 9 7 42 11.5 9.5 93 M5 21 21 30 M6×1.0 15 M6×1.0 5.4 9.5 5.5 Tc1/8 NPT1/8 G1/8

    Noio
    Dimensioni
    (mm)     		PA PB PW Q R S T U VA V.B WA WB X XA XB AA YL Z
    30 o
    Meno     		9sr3oS
    Meno     		Oltre il 100° 200° o meno Oltre 200 300 o meno Oltre 300 30 o
    Meno     		Oltre il 30esimo 100esimo o meno Oltre il 100° 200° o meno Oltre 200 300 o meno Oltre 300
    12 13 8 18 14 48 22 56 41 50 37 20 40 110 200 - 15 25 60 105 - 23 3 3.5 M5×0,8 10 5
    16 14.5 10 19 16 54 25 62 46 56 38 24 44 110 200 - 17 27 60 105 - 24 3 3.5 M5×0,8 10 5
    20 13.5 10.5 25 18 70 30 81 54 72 44 24 44 120 200 300 29 39 77 117 167 28 3 3.5 M6×1.0 12 17
    25 12.5 13.5 30 26 78 38 91 64 82 50 24 44 120 200 300 29 39 77 117 167 34 4 4.5 M6×1.0 12 17

    C-MGPM Cuscinetto di scorrimento IA,DB,E Dimensioni                                       (mm)
    Noio
    Dimensioni
    (mm)     		A DB E
    50esimo o meno Oltre il 50° 100° o meno Oltre il 100° 200° o meno Oltre 200 50esimo o meno Oltre il 50° 100° o meno Oltre il 100° 200° o meno Oltre 200
    12 42 60.5 82.5 82.5 8 0 18.5 40.5 40.5
    16 46 64.5 92.5 92.5 10 0 18.5 46.5 46.5
    20 53 77.5 77.5 110 12 0 24.5 24.5 57
    25 53.5 77.5 77.5 109.5 16 0 24 24 56



    C-MGPL (guida a sfere)
    C-MGPA (boccola a sfere di precisione alta)/Dimensioni A, DB, E   (mm)
    NoioSize(mm) A DB E
    30 o meno Oltre il 30esimo 100esimo o meno Oltre il 100° 200° o meno Oltre 200 30 o meno Oltre il 30esimo 100esimo o meno Oltre il 100° 200° o meno Oltre 200
    12 43 55 84.5 84.5 6 1 13 42.5 42.5
    16 49 65 94.5 94.5 8 3 19 48.5 48.5
    20 59 76 100 117.5 10 6 23 47 64.5
    25 65.5 81.5 100.5 117.5 13 12 28 47 64

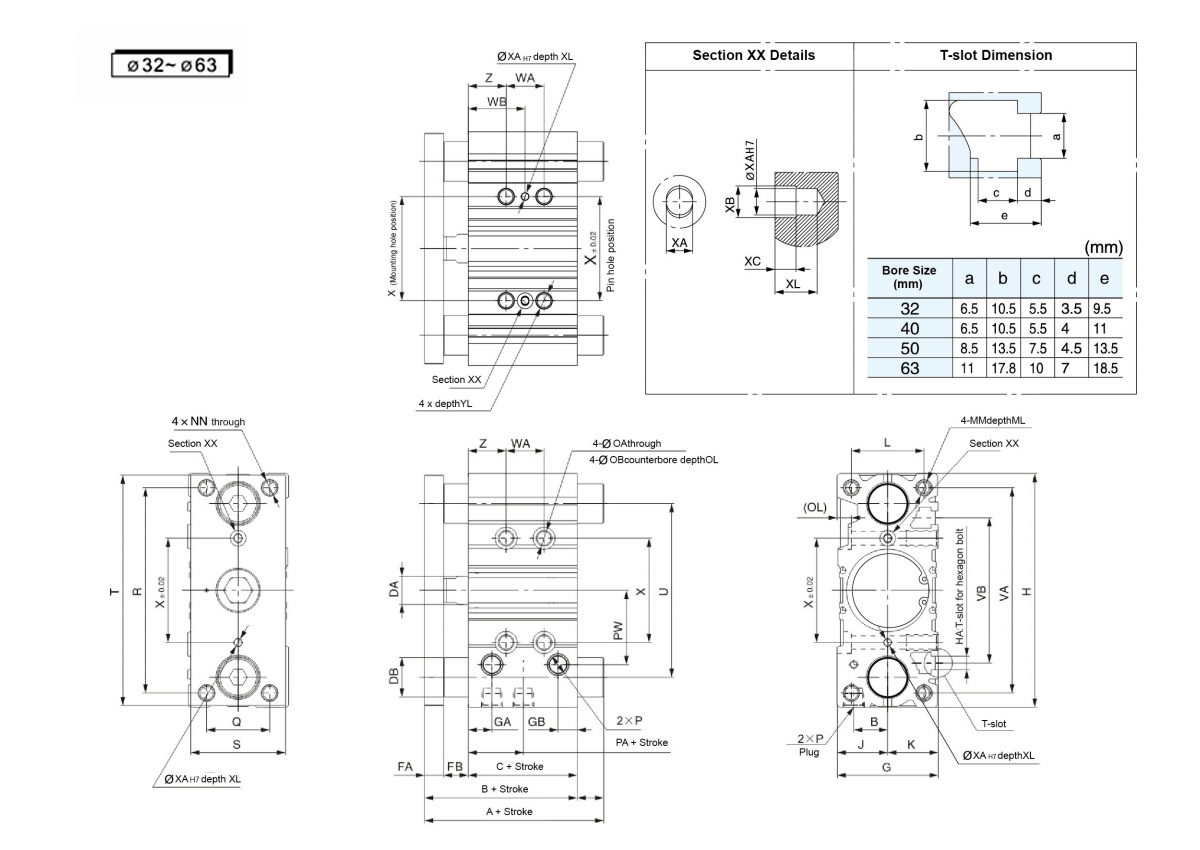

    C-MGPM,C-MGPL,C-MGPA Comune Dimensioni                                                                                                                                                            (mm)
    Noio
    Dimensioni
    (mm)     		Corsa (mm) B C DA FA FB G GA GB H HA J K L MM M.L NN OA OB OL P
    Zero TN TF
    32 25,50,75,
    100,125,150,
    175.200.250,
    300.350.400.     		59.5 37.5 14 10 12 48 12 9.5 112 M6 24 24 34 M8×1,25 20 M8×1,25 6.7 11 7.5 Tc1/8 NPT1/8 G1/8
    40 66 44 14 10 12 54 15 12 120 M6 27 27 40 M8×1,25 20 M8×1,25 6.7 11 7.5 Tc1/8 NPT1/8 G1/8
    50 72 44 18 12 16 64 14.5 12 148 M8 32 32 46 M10×1,5 22 M10×1,5 8.6 14 9 RC1/4 NPT1/4 G1/4
    63 77 49 18 12 16 78 15.5 14 162 M10 39 39 58 M10×1,5 22 M10×1,5 8.6 - 9 RC1/4 NPT1/4 G1/4

    Noio
    Dimensioni
    (mm)     		PA PB PW Q R S T U VA V.B WA WB X XA XB XC XL AA YL Z
    25 o meno Oltre il 25° 100° o meno Oltre il 100° 200° o meno Oltre 200 300 o meno Oltre 300 25 o meno Oltre il 25° 100° o meno Oltre il 100° 200° o meno Oltre 200 300 o meno Oltre 300
    32 6.5 16 35.5 30 96 44 110 78 98 63 24 48 124 200 300 33 45 83 121 171 42 4 4.5 3 6 M8×1,25 16 21
    40 13 18 39.5 30 104 44 118 86 106 72 24 48 124 200 300 34 46 84 122 172 50 4 4.5 3 6 M8×1,25 16 22
    50 9 21.5 47 40 130 60 146 110 130 92 24 48 124 200 300 36 48 86 124 174 66 5 6 4 8 M10×1,5 20 24
    63 13 28 58 50 130 70 158 124 142 110 28 52 128 200 300 38 50 88 124 174 80 5 6 4 8 M10×1,5 20 24

    C-MGPM Cuscinetto di scorrimento IA,DB,E Dimensioni                                        (mm)
    Noio
    Dimensioni
    (mm)     		A DB E
    50esimo o meno Oltre il 50esimo 200esimo o meno Oltre 200 50esimo o meno Oltre il 50esimo 200esimo o meno Oltre 200
    32 75 93.5 129.5 20 15.5 34 70
    40 75 93.5 129.5 20 9 27.5 63.5
    50 88.5 109.5 150.5 25 16.5 37.5 78.5
    63 88.5 109.5 150.5 25 11.5 32.5 73.5

    C-MGPL (guida a sfere)
    C-MGPA (boccola a sfere di precisione alta)/A, DB, dimensione E (mm)
    Noio
    Dimensioni
    (mm)     		A DB E
    50esimo o meno Oltre il 50° 100° o meno Oltre il 100° 200° o meno Oltre 200 50esimo o meno Oltre il 50° 100° o meno Oltre il 100° 200° o meno Oltre 200
    32 79.5 96.5 116.5 138.5 16 20 37 57 79
    40 79.5 96.5 116.5 138.5 16 13.5 30.5 50.5 72.5
    50 91.5 112.5 132.5 159.5 20 19.5 40.5 60.5 87.5
    63 91.5 112.5 132.5 159.5 20 14.5 35.5 55.5 82.5

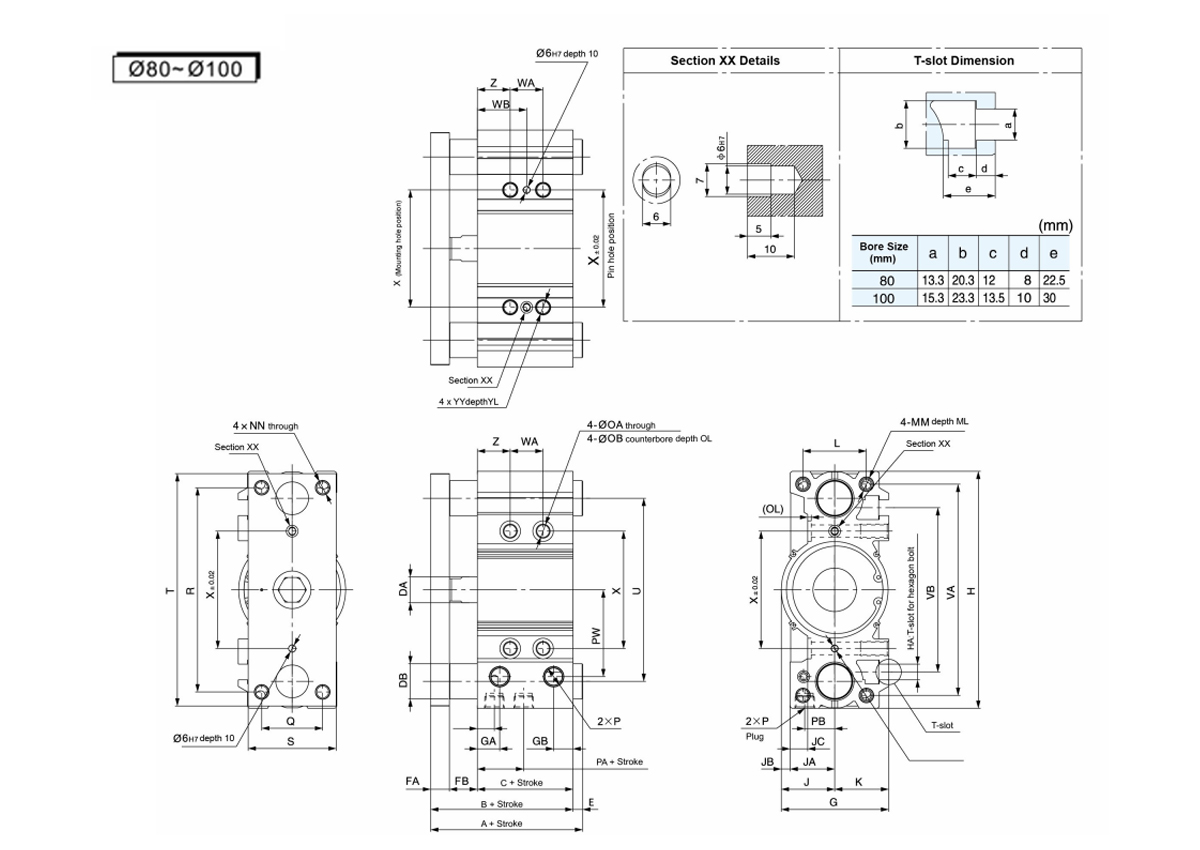

    C-MGPM,C-MGPL,C-MGPA Dimensioni comuni                                                                                                            (mm)
    Noio
    Dimensioni
    (mm)
    Ictus
    (mm)     		B C DA FA FB G GA GB GC H HA J JA JB JC K L MM M.L NN OA OB OL P
    Zero TN TF
    80 25,50,75,100,
    125.150.175.200,
    250.300.350.400     		96.5 56.5 22 16 24 91.5 19 16.5 14.5 202 M12 45.5 38 7.5 15 46 54 M12×1,75 25 M12×1,75 10.6 17.5 3 Tc3/8 NPT3/8 G3/8
    100 16 66 26 19 31 111.5 22.5 20.5 18 240 M14 55.5 45 10.5 10 56 62 M14x2.0 31 M14x2.0 12.5 20 8 Tc3/8 NPT3/8 G3/8

    Noio
    Dimensioni
    (mm)     		PA PB PW Q R S T U VA V.B WA WB X AA YL Z
    25 o meno Oltre il 25° 100° o meno Oltre il 100° 200° o meno Oltre 200 300 o meno Oltre 300 25 o meno Oltre il 25° 100° o meno Oltre il 100° 200° o meno Oltre 200
    300 o meno     		Oltre 300
    80 14.5 25.5 74 52 174 75 198 156 180 140 28 52 128 200 300 42 54 92 128 178 100 M12×1,75 24 28
    100 17.5 32.5 89 64 210 90 236 188 210 166 48 72 148 220 320 35 47 85 121 171 124 M14×2.0 28 11

    Cuscinetto a scorrimento C-MGPM Dimensioni IA, DB, E
    (mm)
    Noio
    Dimensioni
    (mm)     		A DB E
    50esimo o meno Oltre i 50
    200esimo o meno     		Oltre 200 50esimo o meno Oltre i 50
    200esimo o meno     		Oltre 200
    80 104.5 131.5 180.5 30 8 35 84
    100 126.5 151.5 190.5 36 10.5 35.5 74.5

    C-MGPL (guida a sfere)
    C-MGPA (bussola a sfere ad alta precisione) / Dimensioni A, DB, E
    (mm)
    Noio
    Dimensioni
    (mm)     		A DB E
    25 o meno Oltre il 25esimo 50esimo o meno Oltre il 50esimo 200esimo o meno Oltre 200 25 o meno Oltre il 25esimo 50esimo o meno Oltre il 50esimo 200esimo o meno Oltre 200
    80 104.5 128.5 158.5 191.5 25 8 32 62 95
    100 119.5 145.5 178.5 201.5 30 3.5 29.5 62.5 85.5
