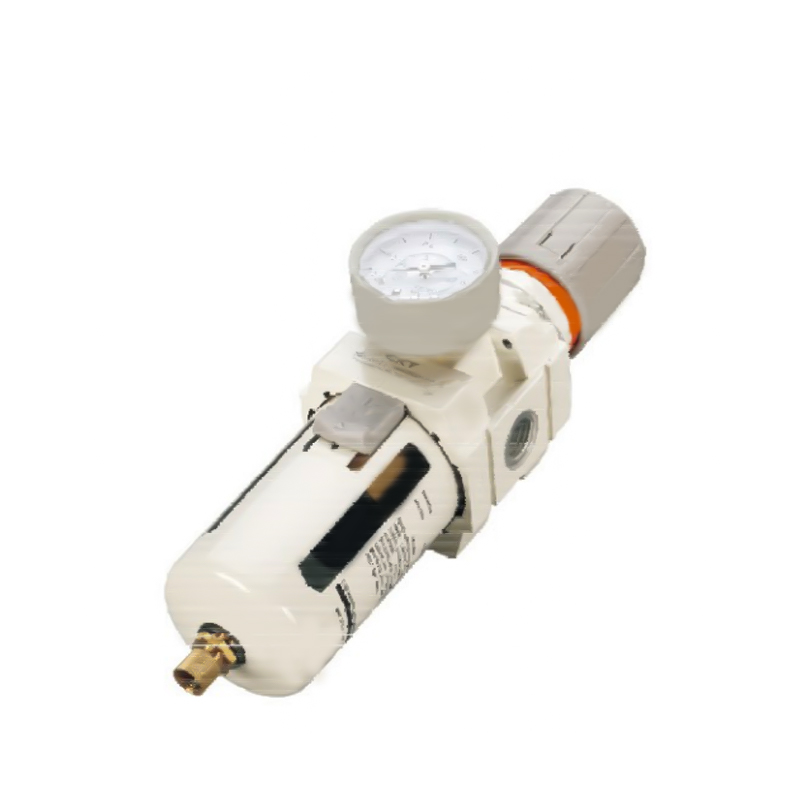

Regolatore di pressione del filtro serie AW
  • Regolatore di pressione del filtro serie AW
F.R.L. modulare Unità Serie AC

Regolatore di pressione del filtro serie AW

Il regolatore di pressione del filtro serie AW è un componente chiave per il trattamento della fonte d'aria nei sistemi pneumatici industriali. Integra funzioni di filtraggio e regolazione della pressione per fornire aria compressa pulita e con pressione stabile agli attuatori, garantendo l'affidabilità e il funzionamento a lungo termine del sistema.

1. Capacità di intercettazione delle impurità multistadio

La struttura di filtraggio integrata ad alta efficienza può separare profondamente particelle solide e residui liquidi nella fonte d'aria, riducendo il rischio di contaminazione della tubazione.


2. Controllo dell'equilibrio dinamico della pressione

Il meccanismo di regolazione della pressione ha caratteristiche di bassa isteresi e l'intervallo di fluttuazione della pressione di uscita è ristretto, il che sopprime efficacemente la deriva della pressione causata dalle variazioni di carico.


3. Interfaccia di assemblaggio modulare

Viene adottato il design a connessione rapida della porta standard, compatibile con i collettori del gas e i layout delle tubazioni tradizionali, riducendo significativamente il ciclo di installazione in loco.


4. Copertura delle specifiche dell'intero scenario

Fornisce livelli di portata serie 2000/3000/4000/5000 per adattarsi alle condizioni di lavoro di circuiti pneumatici di diverse dimensioni.


5. Adattamento universale della pipeline

Supporta la configurazione di tubi con diametro trasversale da 1/8" a 1" per ottenere una rapida implementazione compatibile con le reti di fornitura di gas esistenti.

E-mail: manager@cktworld.com
Scarica
PREC：Combinazione di filtri serie AC (due pezzi)
SUCC：Lubrificatore serie AL
  • Pressione di prova 1.5Mpa{15.3kgf/cm²}
    Pressione operativa massima 1.0Mpa{10.2kgf/cm²}
    Temperatura ambiente e fluidi 5~60℃
    Apertura del filtro 5μm
    Materiale della ciotola Policarbonato
    Protezione della ciotola C-AW1000~2000(Senza)       C-AW3000~5000(Con)
    Imposta l'intervallo di pressione C-AW1000: 0,05~0,7Mpa(0,51~7,1kgf/cm²)
    C-AW2000~5000:0,05~0,85Mpa(0,51~8,7kgf/cm²)
    Nota: 2,10,20,40,70,100μm per facoltativo

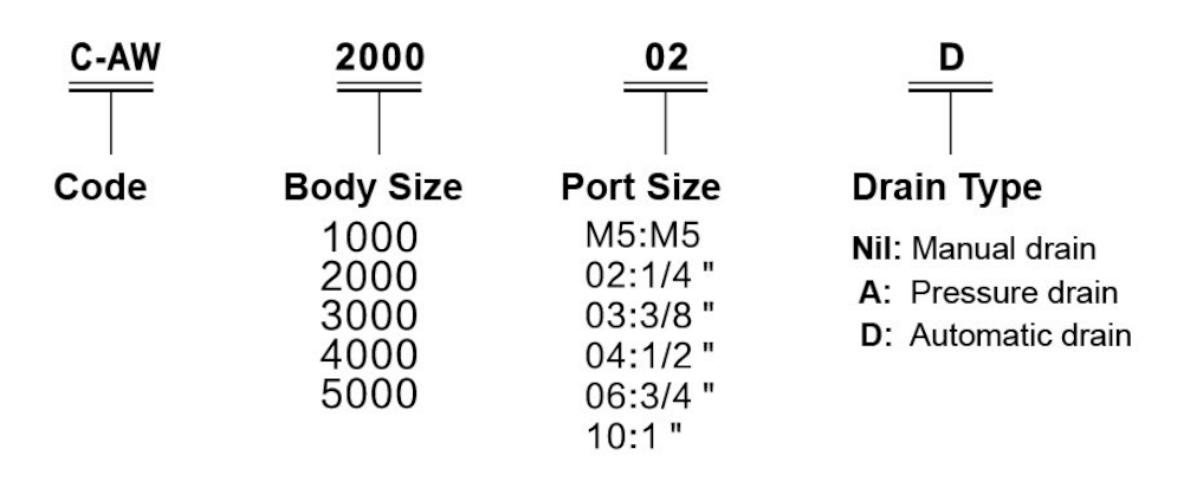

    Modello Specifica
    Portata nominata Dimensioni della porta
    RC(PT)     		Dimensioni della porta del manometro
    RC(PT)     		Peso
    (Kgf)
    Scarico manuale Scarico automatico
    C-AW1000-M5 C-AW1000-M5D 100 M5×8 1/16 0.09
    C-AW2000-02 C-AW2000-02D 550 1/4 1/8 0.36
    C-AW3000-02 C-AW3000-02D 2000 1/4 1/8 0.56
    C-AW3000-03 C-AW3000-03D 2000 3/8 1/8 0.56
    C-AW4000-03 C-AW4000-03D 4000 3/8 1/4 1.15
    C-AW4000-04 C-AW4000-04D 4000 1/2 1/4 1.15
    C-AW4000-06 C-AW4000-06D 4500 3/4 1/4 1.21
    C-AW5000-06 C-AW5000-06D 5000 3/4 1/4
    C-AW5000-10 C-AW5000-10D 5000 1 1/4
    Nota: 1. Lo scarico automatico standard è normalmente aperto (N.A.). La serie C-AW3000~4000 offre anche un'opzione normalmente chiusa (N.C.). La pressione minima di esercizio è: normalmente aperta - 0,1 MPa (1 kgf/cm²), normalmente chiusa - 0,15 MPa (1,5 kgf/cm²).
    2. Con una pressione di alimentazione di 0,7 MPa (7,1 kgf/cm²).

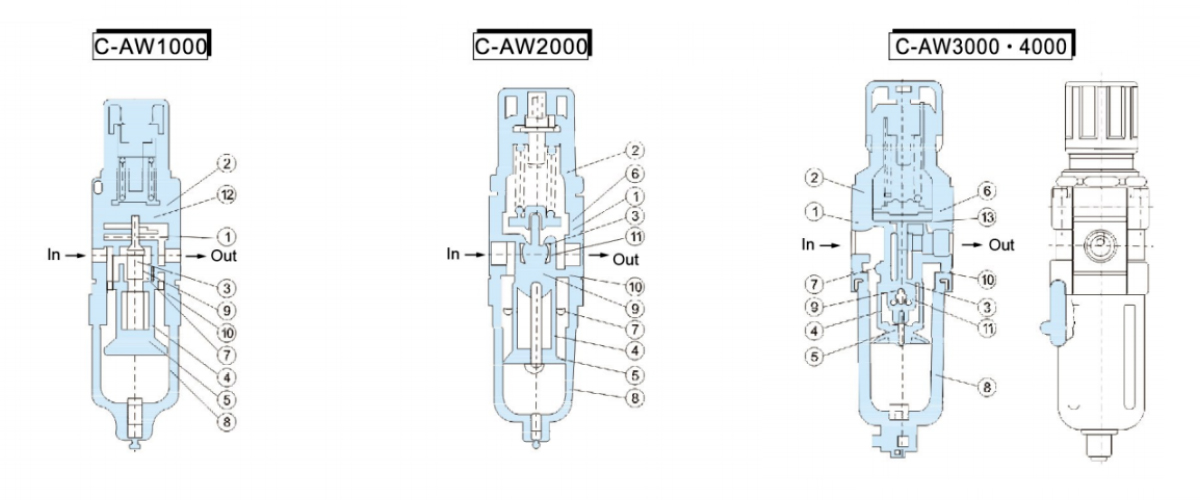

  • Componenti principali
    Articolo Nome Materialee Osservazione
    C-AW1000~2000 C-AW3000 C-AW4000/C-AW4000-06
    1 Corpo Pressofusione di zinco Pressofusione di alluminio Pressofusione di alluminio Bianco
    2 Cofano Metacetaldeide Pressofusione di alluminio Nero

    Componenti
    Articolo Nome Materialee Parte  N.
    C-AW1000 C-AW2000 C-AW3000 C-AW4000 C-AW4000-06
    3 Gruppo valvola Ottone NBR - - - - -
    4 Elemento filtrante Resina - - - - -
    5 Paratia ABS - - - - -
    6 Gruppo membrana NBR - - - - -
    7 Piastra deflettore ABS - - - - -
    8 Assemblaggio della ciotola Policarbonato - - - - -
    9 Molla della valvola Acciaio inossidabile - - - - -
    10 Corpo O-ring NBR - - - - -
    11 O-ring della valvola NBR - - - - -
    12 Il MIO anello NBR - - - - -
    13 O-ring NBR - - - - -

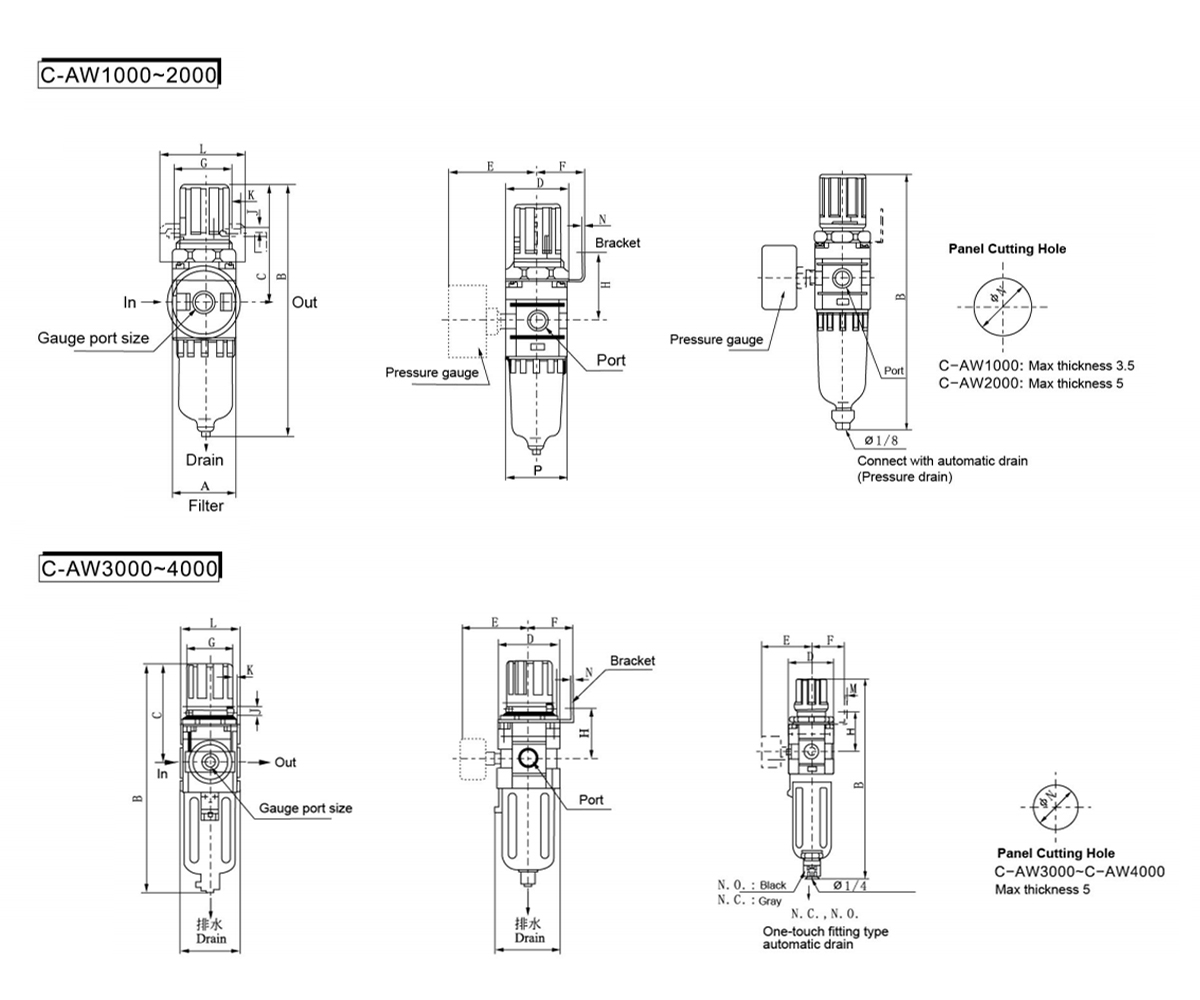

    Modello Porto
    Dimensioni     		A B C D E F G H J K L M N P Connettiti con
    Scarico automatico
    B
    C-AW1000 M5×0,8 25 109.5 50.5 25 26 25 28 30 4.5 6.5 40 2.0 20.5 28 130
    C-AW2000 1/4 40 164.5 78 40 56.8 30 30 45 5.4 15.4 55 2.3 33.5 40 187.5
    C-AW3000 1/4 ·3/8 53 211 92.5 53 60.8 41 40 46 6.5 8.0 53 2.3 42.5 56 248.5
    C-AW4000 3/8 · 1/2 70 262.5 112 70 70.5 50 54 54 8.5 10.5 70 2.3 52.5 73 300
    C-AW4000-06 3/4 75 267 114 70 70.5 50 54 56 8.5 10.5 70 2.3 52.5 73 304
