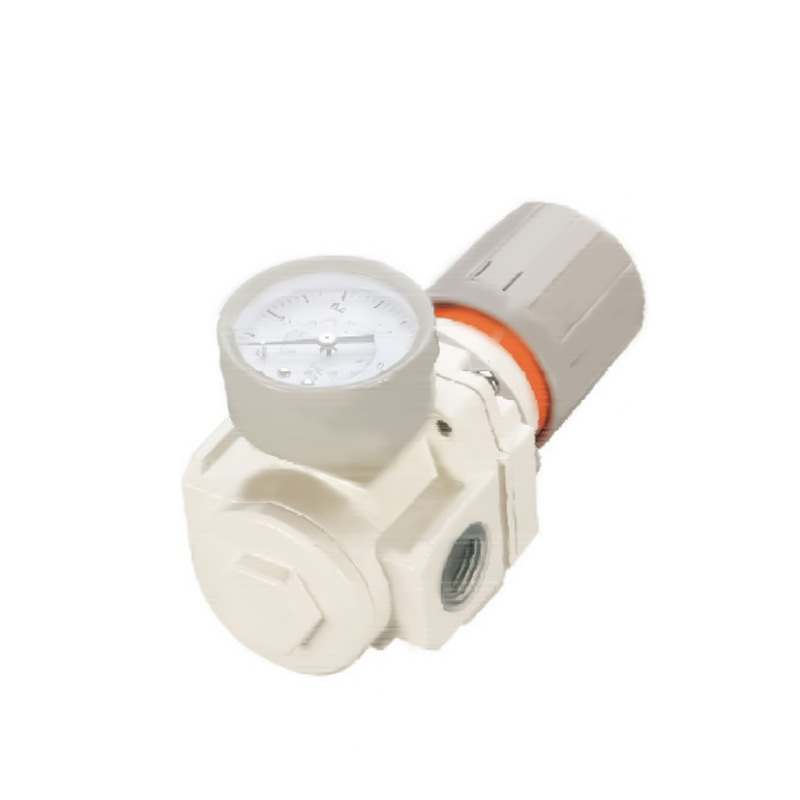

Regolatore di pressione serie AR
  • Regolatore di pressione serie AR
F.R.L. modulare Unità Serie AC

Regolatore di pressione serie AR

Il regolatore di pressione serie AR è un componente del sistema di gestione della pressione nel campo del controllo dei fluidi industriali. Raggiunge un controllo preciso della pressione media attraverso un meccanismo di equilibrio dinamico ed è adatto per requisiti di pressione stabili in varie condizioni di lavoro complesse. Il suo design combina ridondanza strutturale e principi di ottimizzazione della fluidodinamica per garantire un'erogazione costante della pressione del sistema.

Funzionalità principali

1. Adattabilità della pressione in condizioni complete

- Meccanismo di compensazione della pressione multistadio integrato, compensazione delle fluttuazioni del flusso e disturbi della pressione a monte attraverso un sistema di feedback adattivo del nucleo della valvola, creazione di un dominio di pressione stazionario e protezione delle apparecchiature terminali da improvvisi shock di pressione.

2. Architettura favorevole all'integrazione del sistema

- Adottando un design con topologia di interfaccia modulare, supporta la configurazione multidimensionale della tubazione assiale/radiale, è compatibile con flange industriali standard e sistemi di connettori rapidi e riduce significativamente la complessità di implementazione e i costi di ricostruzione della pipeline.

3. Copertura scalabile del gradiente di pressione

- Fornisce una serie di matrici di prodotti per tutti i livelli di pressione, che coprono scenari di regolazione fine a bassa pressione e soppressione ad alta pressione e supporta gli utenti nell'abbinamento flessibile delle soluzioni del corpo valvola per gli intervalli di pressione corrispondenti in base alle soglie di pressione del sistema.

E-mail: manager@cktworld.com
Scarica
PREC：Lubrificatore serie AL
SUCC：Filtri dell'aria serie AF
  • Pressione di prova 1.5Mpa{15.3kgf/cm²}
    Pressione operativa massima 1.0Mpa{10.2kgf/cm²}
    Temperatura ambiente e fluidi 5~60℃
    Imposta l'intervallo di pressione C-AR1000:0,05~0,7Mpa(0,51~7,1kgf/cm²)
    C-AR2000~5000:0,05~0,85Mpa(0,51~8,7kgf/cm²)
    Nota: C-AR2000~5000 ha anche un intervallo di pressione: 0,02~0,2Mpa(Kgf/m²)

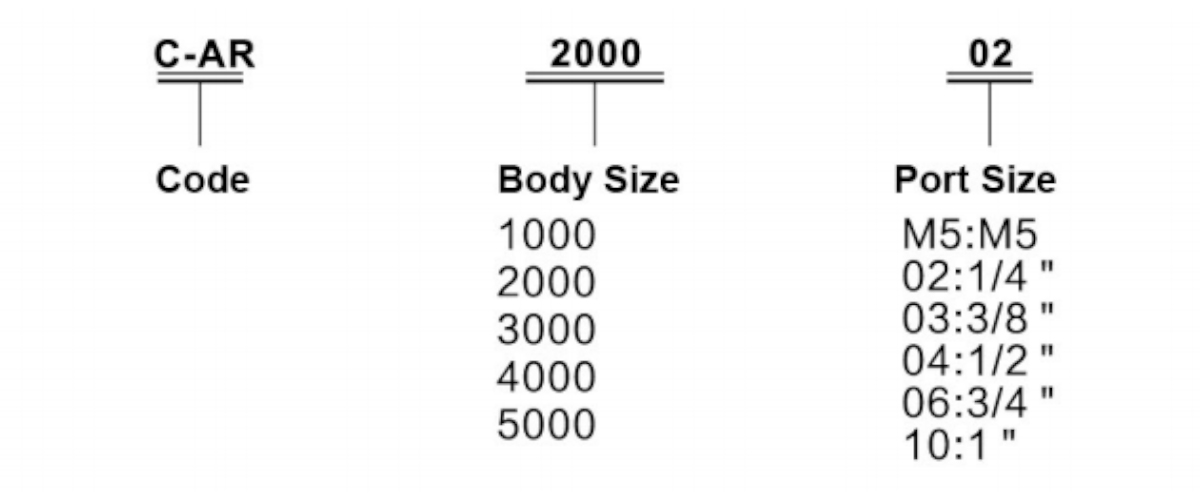

    Modello Specifica
    Flusso nominale (l/min) Dimensione porta Rc(PT) Misura manometro Rc(PT) Peso (Kgf)
    C-AR1000-M5 100 M5×8 1/16 0.08
    C-AR2000-02 550 1/4 1/8 0.27
    C-AR3000-02 2500 1/4 1/8 0.41
    C-AR3000-03 2500 3/8 1/8 0.41
    C-AR4000-03 6000 3/8 1/4 0.84
    C-AR4000-04 6000 1/2 1/4 0.84
    C-AR4000-06 6000 3/4 1/4 0.94
    C-AR5000-06 8000 3/4 1/4 1.19
    C-AR5000-10 8000 1 1/4 1.19
    Nota: alimentazione di pressione 0,7 MPa (7,1 kgf/cm²), seconda pressione impostata è 0,5 MPa (5,1 kgf/cm²)

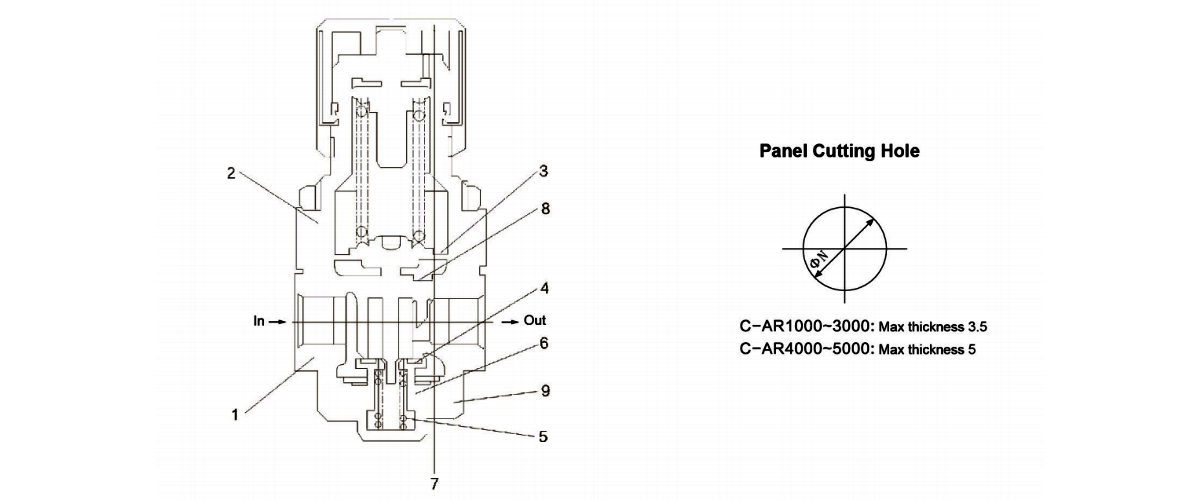

  • Componenti principali
    Articolo Nome Materialee Osservazione
    C-AR1000~2000 C-AR3000 C-AR4000～C-AR5000
    1 Corpo Pressofusione di zinco Pressofusione di alluminio Pressofusione di alluminio Bianco
    2 Cofano Metacetaldeide Pressofusione di alluminio Nero

    Componenti
    Articolo Nome Materialee N. parte
    C-AR1000 C-AR2000 C-AR3000 C-AR4000 C-AR4000-06 C-AR5000
    3 Assemblea della membrana NBR - - - - - -
    4 Gruppo valvola Ottone NBR - - - - - -
    5 Molla della valvola Acciaio inossidabile - - - - - -
    6 O-ring NBR - - - - - -
    7 Anello con molla minima NBR - - - - - -
    8 O-ring NBR - - - - - -
    9 O-ring NBR - - - - - -
    10 Regolazione della molla - - - - - - -
    11 Valvola di scarico - - - - - - -

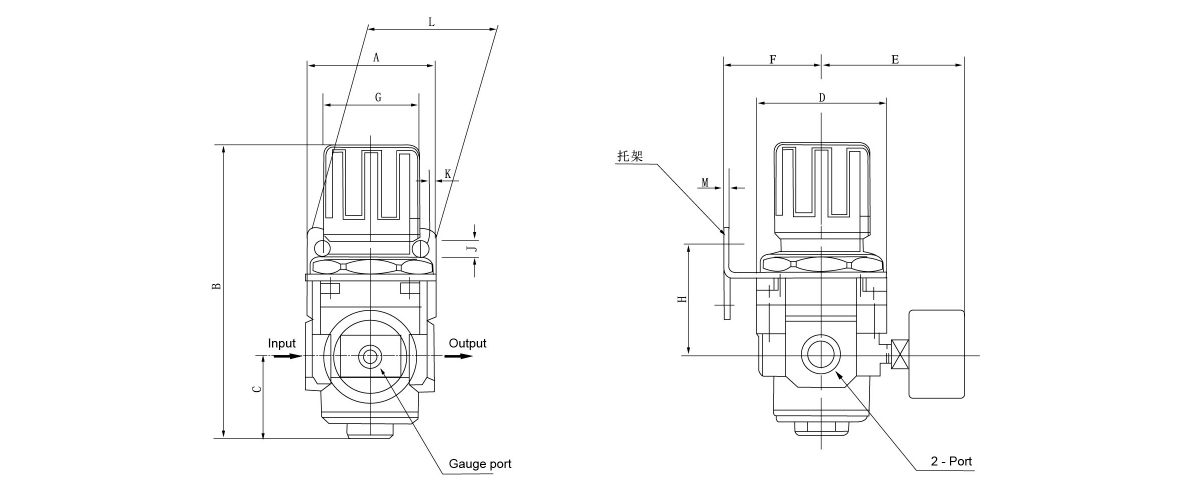

    Modello A B C D E F G H J K L M N
    C-AR1000 M5×0,8 30 61.5 11 25 26 25 28 30 4.5 6.5 40 2.0 20.5
    C-AR2000 1/4 40 95 17 40 56.8 30 30 45 5.4 15.4 55 2.3 33.5
    C-AR3000 1/4 ·3/8 53 127.5 35 53 60.8 41 41 46 6.5 8.0 53 2.3 42.5
    C-AR4000 3/8 · 1/2 70 149.5 37.5 70 65.5 50 50 54 8.5 10.5 70 2.3 52.5
    C-AR4000-06 3/4 75 154.5 40.5 70 69.5 50 50 56 8.5 10.5 70 2.3 52.5
    C-AR5000 3/4 ·1 90 168 48 90 75.5 70 70 65.8 11 13 90 3.2 52.5
