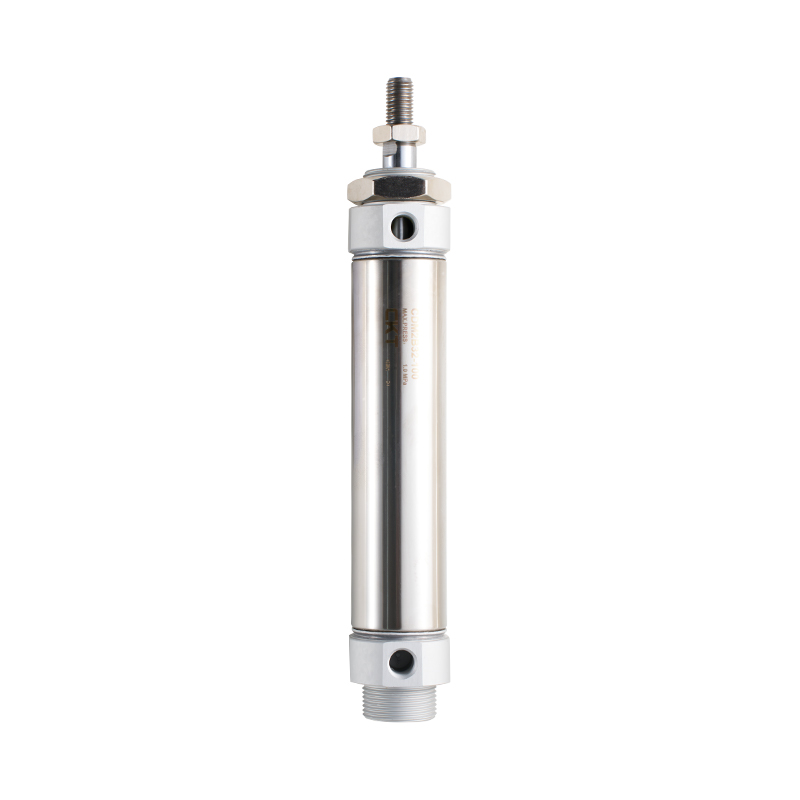

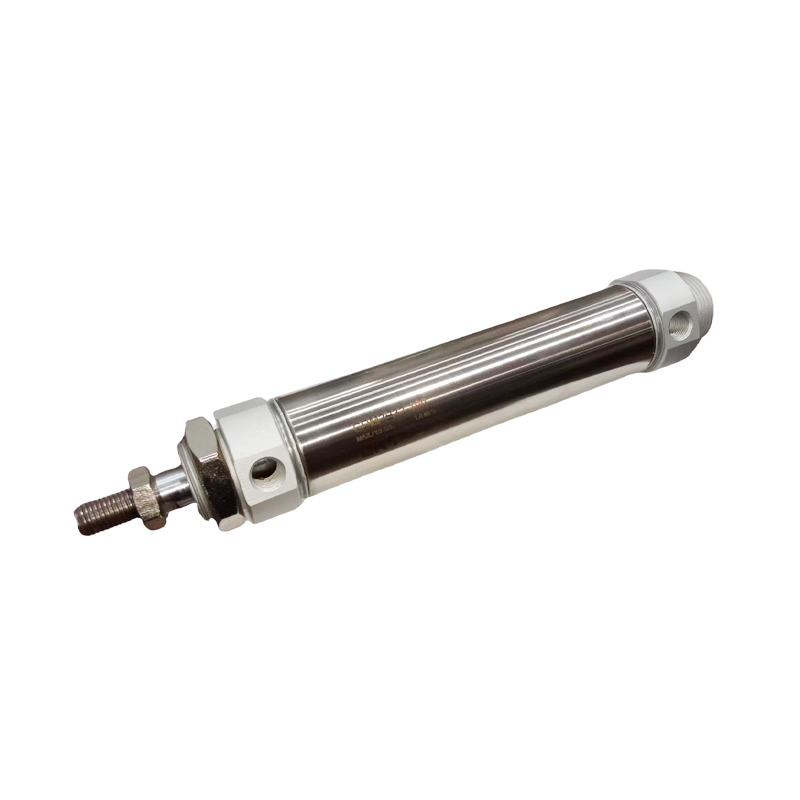

Minicilindro in acciaio inossidabile serie CM2 (doppio effetto)

Il minicilindro in acciaio inossidabile serie CM2 (a doppio effetto) è un attuatore compatto in acciaio inossidabile progettato per condizioni di lavoro con limitazioni di spazio. Ha una forza motrice a doppio effetto, che tiene conto della resistenza alla corrosione e della resistenza strutturale, ed è adatto per scenari di automazione con elevati requisiti di resistenza ambientale e affidabilità.

Caratteristiche principali:
·Adattabilità al doppio tampone: il tampone ad aria e il tampone in gomma sono disponibili in doppie configurazioni per soddisfare i requisiti di frenata finale di diverse condizioni di carico.
·Struttura leggera e resistente alla corrosione: i coperchi anteriori e posteriori in alluminio riducono il peso complessivo e il cilindro in acciaio inossidabile fornisce una barriera antiruggine e anticorrosione di base.
·Tolleranza ambientale di base alla corrosione: mantenere un funzionamento stabile in ambienti contenenti debole nebbia acida/alcalina, umidità o lieve esposizione a sostanze chimiche.
·Interfaccia di installazione modulare: supporta una varietà di accessori di installazione standard (come perni, piedini, flange, ecc.), che possono essere combinati in modo flessibile in base alla disposizione dello spazio dell'apparecchiatura.

E-mail: manager@cktworld.com
Scarica
PREC：Minicilindro in acciaio inossidabile serie CM2 (a semplice effetto)
SUCC：Minicilindro in acciaio inossidabile serie CJ2 (a semplice effetto)
  • Diametro del cilindro (mm) 20 25 32 40
    Fluido utilizzato Aria (senza olio*)
    Modalità operativa Doppio effetto
    Pressione massima di esercizio 1,0 MPa
    Pressione minima di esercizio 0,05 MPa
    Temperatura ambiente e del fluido Interruttore non magnetico: da -10°C a 70°C, interruttore magnetico: da -10°C a 60°C
    Velocità del pistone 50~750mm/s
    Bufferizzazione Ammortizzazione in gomma/ammortizzazione ad aria
    Tolleranza sulla lunghezza della corsa (mm) 1.40
    *Lubrificazione Non richiesto
    Diametro connessione (Rc) 1/8 1/8 1/8 1/4
    *Se è necessaria la lubrificazione, utilizzare olio per turbine n. 1 ISOVG32.

  • Tabella dei modelli degli interruttori da viaggio/magnetici
    Diametro del cilindro
    (mm)     		Corsa standard
    (mm) Nota 1     		Modello interruttore magnetico Nota 2) Parte di installazione Modello  Nota 3 Modello cintura ad anelli
    20 25,50,75,100,
    125.150.200,
    250.300     		M9B
    M9P
    M9N     		BJ3-1 BM2-020
    25 BM2-025
    32 BM2-032
    40 BM2-040
    Nota 1) Sono disponibili opzioni di viaggio non standard.
    Nota 2) Per le specifiche e le caratteristiche degli interruttori magnetici, fare riferimento alla serie degli interruttori magnetici.
    Contrassegni della lunghezza del cavo: Nessun contrassegno - 0,5 m, L - 3 m, Z - 5 m. Esempio: M9N, M9NL.
    Nota 3) Parti di montaggio e cinghia ad anello I modelli devono essere ordinati insieme per l'uso.

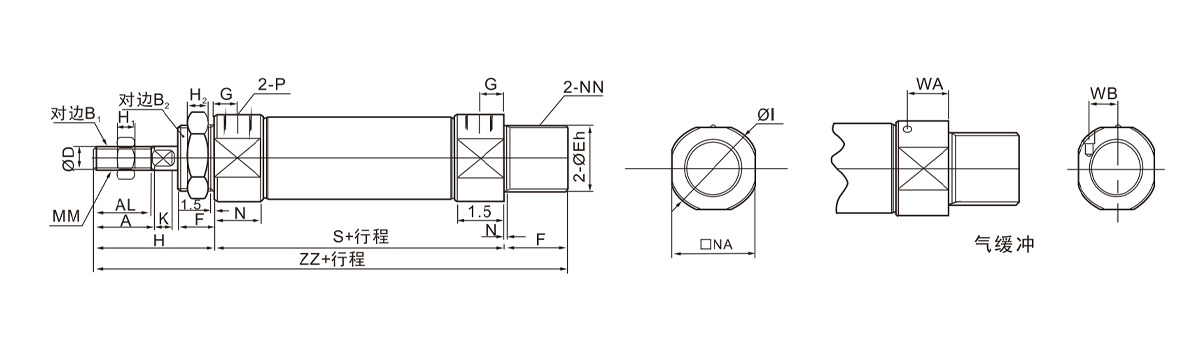

  • Diametro del cilindro Itinerario di viaggio A AL B1 B2 D E F G H H1 H2 I K MM N NA NN P S Z.Z WA WB
    20 ~300 18 15.5 13 26 8 20 0 13 8 41 5 8 28 5 M8×1,25 15 24 M20×1,5 1/8 62 116 13 8.5
    -0,033
    25 ~300 22 19.5 17 32 10 26 0 13 8 45 6 8 33.5 5.5 M10×1,25 15 30 M26×1,5 1/8 62 120 13 10.5
    0
    32 ~300 22 19.5 17 32 12 26 0 13 8 45 6 8 37.5 5.5 M10×1,25 15 34.5 M26×1,5 1/8 64 122 13 11.5
    -0,033
    40 ~300 24 21 22 41 14 32 0 16 11 50 6 10 46.5 7 M14×1,5 21.5 42.5 M32×2 1/4 88 154 16 15
    -0,039

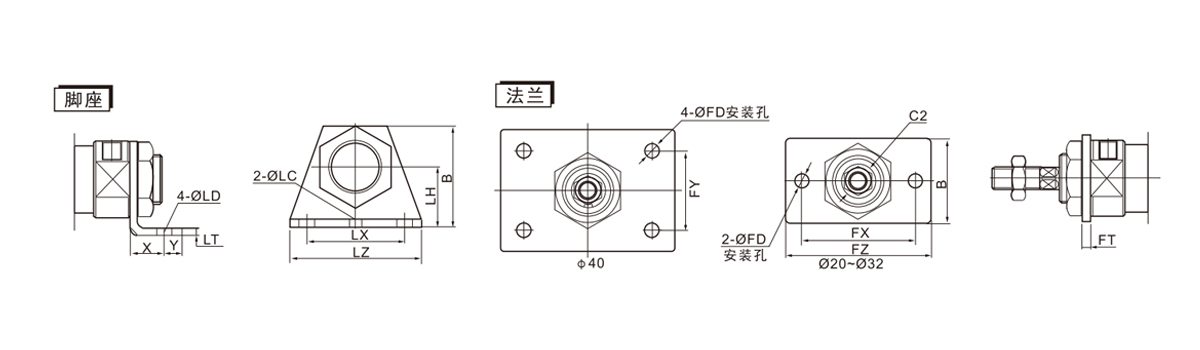

    Diametro cilindro applicabile
    (mm)     		Poggiapiedi Flangia
    Numero di parte X Y ØLD ØLC LX LZ LH LT B Numero di parte FD FY FX F.Z C2 B FT
    20 CM-L020B 20 8 6.8 4 40 55 25 3.2 40 CM-F020B 7 - 60 75 30 34 4
    25 CM-L025B 20 8 6.8 4 40 55 28 3.2 47 CM-F025B 7 - 60 75 37 40 4
    32 CM-L032B 20 8 6.8 4 40 55 28 3.2 47 CM-F032B 7 - 60 75 37 40 4
    40 CM-L040B 23 10 7 4 55 75 30 3.2 54 CM-F040B 7 36 66 82 47.3 52 5

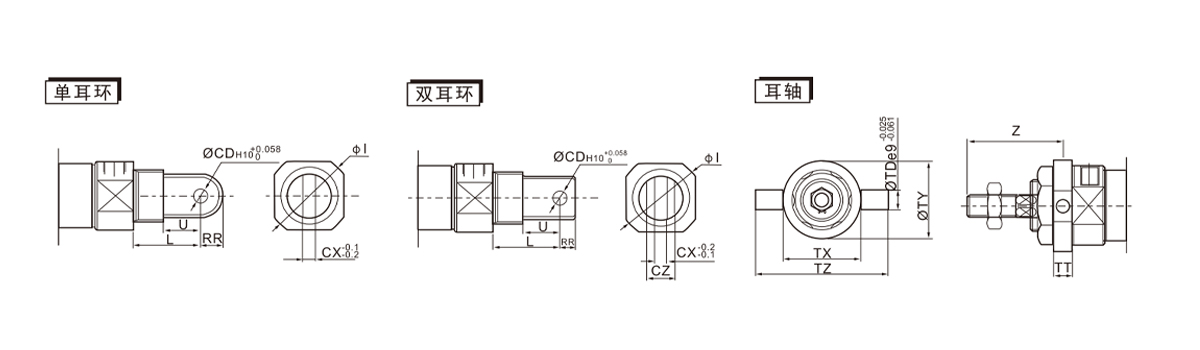

    Diametro cilindro applicabile
    (mm)     		Orecchino singolo Orecchini doppi Tipo di orecchio dell'asse
    Numero di parte L U RR Øl ØCD CX Numero di parte L U RR ØCD CX CZ Øl Numero di parte Texas TZ TD TY Z TT
    20 CM-C020B 30 14 9 28 9 10 CM-D020B 30 14 9 9 10 19 28 CM-T020B 32 52 8 32 36 10
    25 CM-C025B 30 14 9 33.5 9 10 CM-D025B 30 14 9 9 10 19 33.5 CM-T025B 40 60 9 40 40 10
    32 CM-C032B 30 14 9 37.5 9 10 CM-D032B 30 14 9 9 10 19 37.5 CM-T032B 40 60 9 40 40 10
    40 CM-C040B 39 18 11 46.5 10 15 CM-D040B 39 18 11 10 15 30 46.5 CM-T040B 53 77 10 53 44.5 11

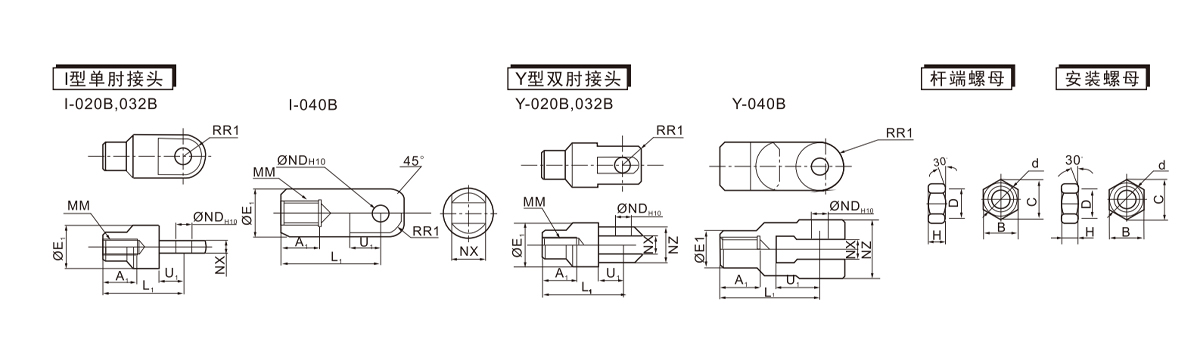

    Diametro cilindro applicabile
    (mm)     		Giunto a gomito singolo di tipo I Giunto a gomito doppio tipo Y Dado estremità stelo Installare il dado.
    Numero di parte A1 E1 L1 MM ØND H10 NX R1 U Numero di parte A1 E1 L1 MM ØND NX Nuova Zelanda R1 U1 Numero di parte B C d H Numero di parte B C d H D
    20 1-020B 16 20 36 M8×1,25 9 0.058 9 -0,1 10 14 Y-020B 16 20 36 M8×1,25 9 9 -0,1 18 5 14 NT-02 13 15 M8×1,25 5 SN-020B 26 30 M20×15 8 25.5
    0 -0,2 -0,2
    25·30 I-032B 18 20 38 M10×1,25 9 0.058 9 -0,1 10 14 Y-032B 18 20 38 M10×1,25 9 0:0:0 -0,1 18 5 14 NT-03 17 19.6 M10×1,25 6 SN-032B 32 37 M26×15 8 31.5
    0 -0,2 -0,2
    40 I-040B 22 24 55 M14×15 12 0.070 16 -0,1 15.5 20 Y-040B 22 24 55 M14×15 12 16 0.3 38 13 25 NT-04 22 25.4 M14×1,5 8 SN-040B 41 47.3 M32×20 10 40.5
    0 -0,3 0.1

    Diametro cilindro applicabile
    (mm)     		Itinerario di viaggio A AL B1 CD CX D E F G H H1 I K L MM N NA NN P RR S U Z Z.Z
    20 ~300 18 15.5 13 8 12 8 20 0 13 8 41 5 28 5 12 M8×1,25 15 24 M20×1,5 1/8 9 62 11.5 115 124
    -0,033
    25 ~300 22 19.5 17 8 12 10 26 0 13 8 45 6 33.5 5.5 12 M10×1,25 15 30 M26×1,5 1/8 9 62 11.5 119 128
    -0,033
    32 ~300 22 19.5 17 10 20 12 26 0 13 8 45 6 37.5 5.5 15 M10×1,25 15 34.5 M26×1,5 1/8 12 64 14.5 124 136
    -0,033
    40 ~300 24 21 22 10 20 14 32 0 16 11 50 8 46.5 7 15 M14×1,5 21.5 42.5 M32×2 1/4 12 88 14.5 153 165
    -0,039

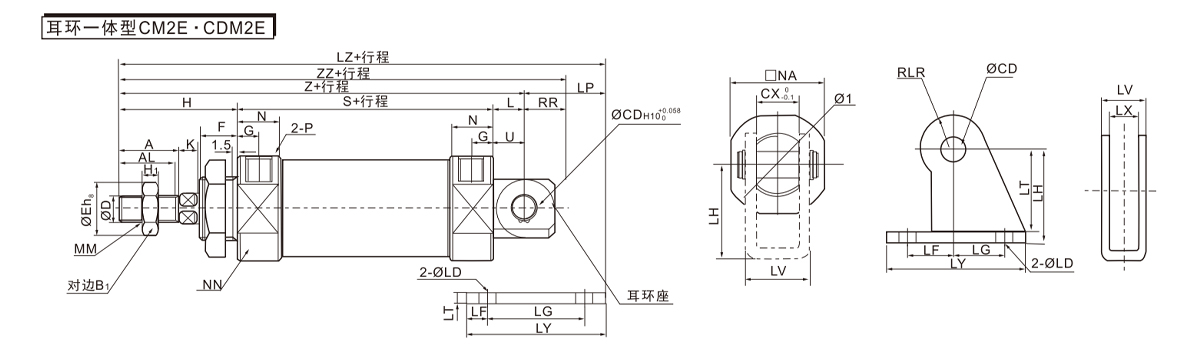

    Porta orecchini
    Diametro cilindro applicabile
    (mm)     		Numero di parte LD LF LG LH LP LT LV LY LZ
    20 CM-E020B 6.8 15 30 30 37 3.2 18.4 59 152
    25 6.8 15 30 30 37 3.2 18.4 59 156
    32 CM-E032B 9 15 40 40 50 4 28 75 174
    40 9 15 40 40 50 4 28 75 203
