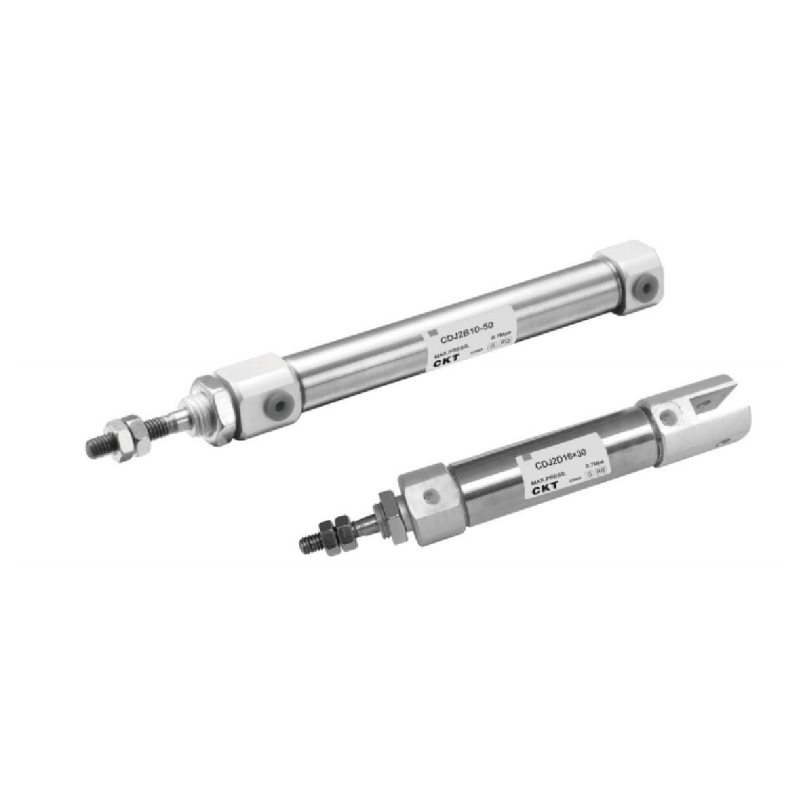

Minicilindro in acciaio inossidabile serie CJ2 (doppio effetto)
  • Minicilindro in acciaio inossidabile serie CJ2 (doppio effetto)
Minicilindro

Minicilindro in acciaio inossidabile serie CJ2 (doppio effetto)

Il minicilindro in acciaio inossidabile serie CJ2 (a doppio effetto) è progettato per scenari di automazione con vincoli di spazio. La sua struttura miniaturizzata tiene conto dei requisiti di leggerezza e raggiunge una tolleranza ambientale di base attraverso i componenti principali in acciaio inossidabile. È adatto a condizioni di lavoro con requisiti speciali per dimensioni e materiale di installazione.

Caratteristiche principali
▸Struttura in miniatura
Adottando il principio del design di miniaturizzazione, riduce significativamente lo spazio occupato dalle apparecchiature, ottimizza la portata lorda in modo sincrono e si adatta all'integrazione di apparecchiature di precisione.

▸Costruzione in materiale composito
La combinazione del coperchio terminale in lega leggera e del corpo del cilindro in acciaio inossidabile migliora la durata dei componenti mantenendo la resistenza strutturale.

▸Sistema di lubrificazione esente da manutenzione
Mezzo lubrificante a lungo termine preinstallato, nessuna necessità di rifornire il lubrificante durante l'intero ciclo di vita, riducendo la necessità di manutenzione durante i tempi di inattività.

▸Interfaccia di installazione modulare
Fornisce una varietà di soluzioni di configurazione del coperchio posteriore, supporta la connessione di carico multiangolo e semplifica il processo di integrazione delle apparecchiature.

▸Adattabilità ambientale di base
La struttura del corpo in acciaio inossidabile e il gruppo stelo del pistone possono resistere all'erosione dei mezzi corrosivi convenzionali, ampliando i limiti dell'applicazione in condizioni di lavoro speciali.

E-mail: manager@cktworld.com
Scarica
PREC：Minicilindro in acciaio inossidabile serie CJ2 (a semplice effetto)
SUCC：Nessun articolo successivo
  • Diametro (mm) 6 10                  16
    Fluido Aria
    Azione Doppio effetto
    Pressione operativa massima (MPa) 0.7
    Pressione operativa minima (MPa) 0.12 0.06
    Temperatura ambiente e del fluido Senza sensore automatico: -10℃~70℃, Con sensore automatico:-10℃~60℃
    Velocità del pistone 50~750mm/s
    Cuscino Paraurti in gomma/paraurti pneumatico
    Tolleranza sulla lunghezza della corsa (mm) 1
    *Lubrificazione Non richiesto
    Dimensione della porta M5×0,8
    Si prega di utilizzare ISOVG32 se si desidera utilizzare la lubrificazione.

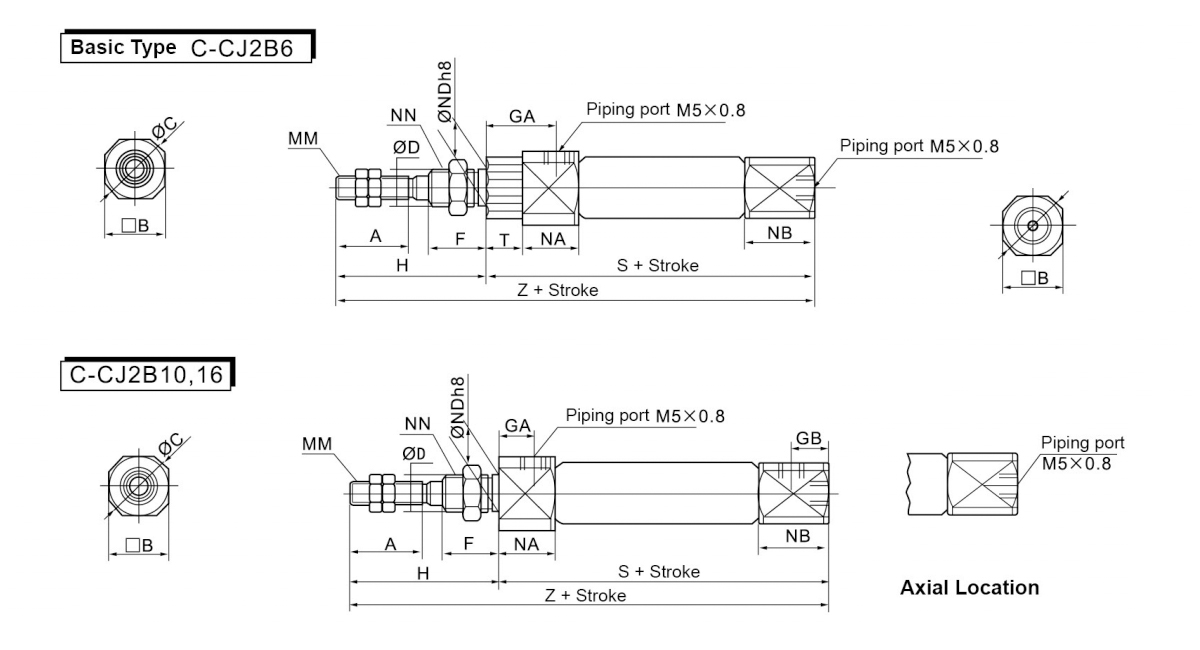

  • Diametro (mm) A B C D F GA GB H MM NA NB NDh8 NN S T Z
    6 15 12 14 3 8 14.5 - 28 M3×0,5 16 7 6 M6×1.0 49 3 77
    10 15 12 14 4 8 8 5 28 M4×0,7 12.5 9.5 8 M8×1.0 46 - 74
    16 15 18.3 20 5 8 8 5 28 M5×0,8 12.5 9.5 10 M10×1.0 47 - 75

    Noio
    Dimensioni

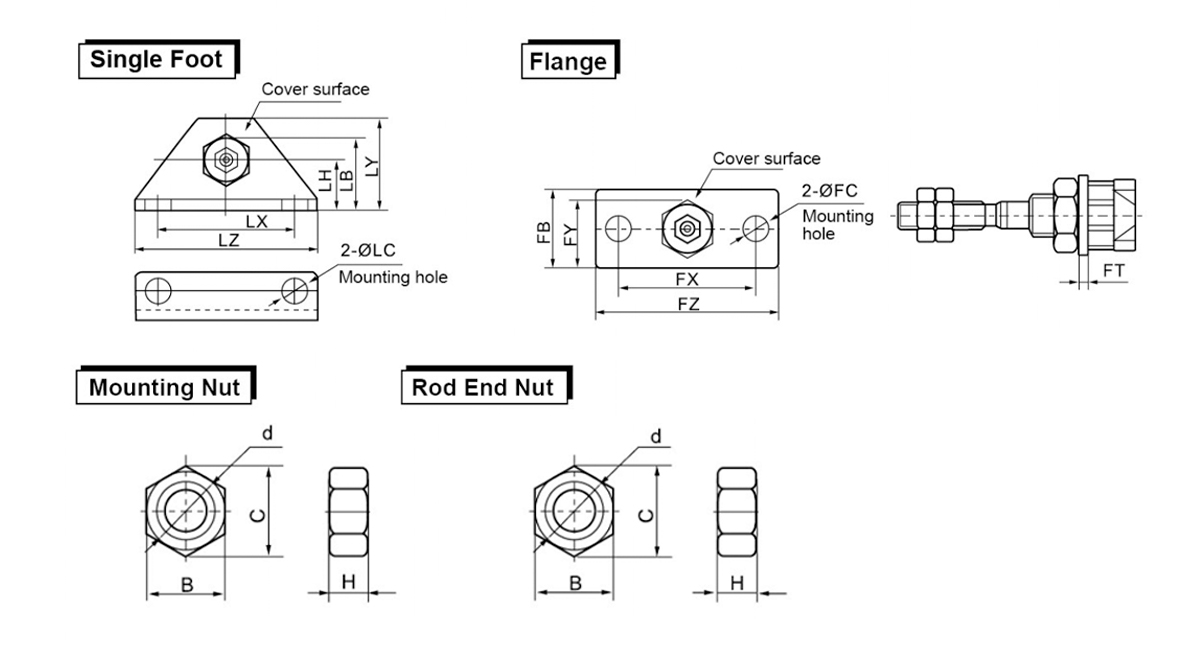

    (mm)     		Piede singolo Flangia Dado di montaggio Dado estremità stelo
    Componenti
    Modellololololololololo     		L.B ØLC LH LX LY LZ Componenti
    Modellololololololololo     		FB ØFC FX FY F.Z FT Componenti
    Modellololololololololo     		B C D H Componenti
    Modellololololololololo     		B C D H
    6 CJ-L006B 13 4.5 9 24 16.5 32 CJ-F006B 11 4.5 24 14 32 1.6 SNJ-006B 8 9.2 M6×1 4 NTJ-006A 5.5 6.4 M3×0,5 2.4
    10 CJ-L010B 15 4.5 9 24 16.5 32 CJ-F010B 13 4.5 24 14 32 1.6 SNJ-010B 11 12.7 M8×1 4 NTJ-010A 7 8.1 M4×0,7 3.2
    16 CJ-L016B 23 5.5 14 33 25 40 CJ-F016B 19 5.5 33 20 42 2.3 SNJ-016B 14 16.2 M10×1 4 NTJ-016A 8 9.2 M5×0,8 4

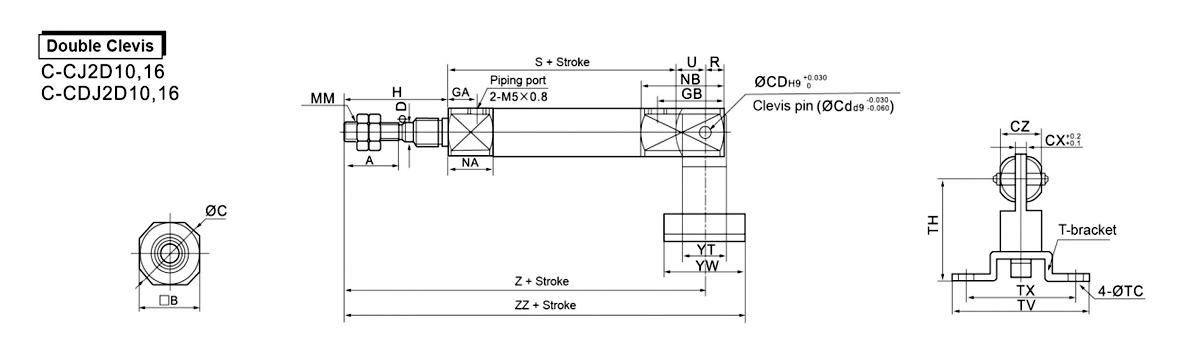

    Diametro (mm) A B C CD(cd) CX CZ D GA GB H MM NA NB R S U Z Z.Z
    10 15 12 14 3.3 3.2 12 4 8 18 28 M4×0,7 12.5 22.5 5 46 8 82 93
    16 15 18 20 5 6.5 18 5 8 23 28 M5×0,8 12.5 27.5 8 47 10 85 99

    Noio Size

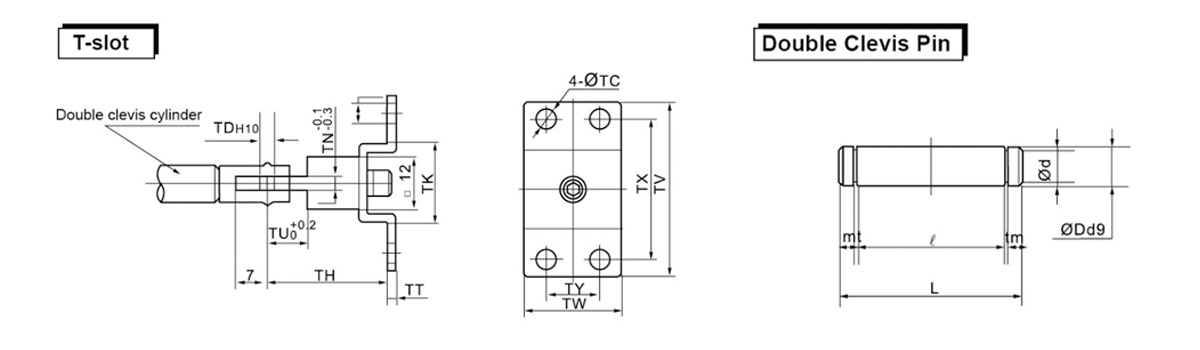

    (mm)     		Scanalatura a T Doppio perno con cerniera
    Componenti
    Modellololololololololo     		TC CT(H10) TH TK TN TT TU televisione TW Texas TY Componenti
    Modellololololololololo     		ØGd9 Od L ℓ m t
    10 CJ-T010B 4.5 3.3 0.048 29 18 3.1 2 9 40 22 32 12 CD-J010 5 -0,03 3 15.2 12.2 1.2 0.3
    0 -0,06
    16 CJ-T016B 5.5 5 0,048 0.048 35 20 6.4 2.3 14 48 28 38 16 CD-Z015 3.3 -0,03 4.8 22.7 18.3 1.5 0.7
    0 -0,06


    Noio Size

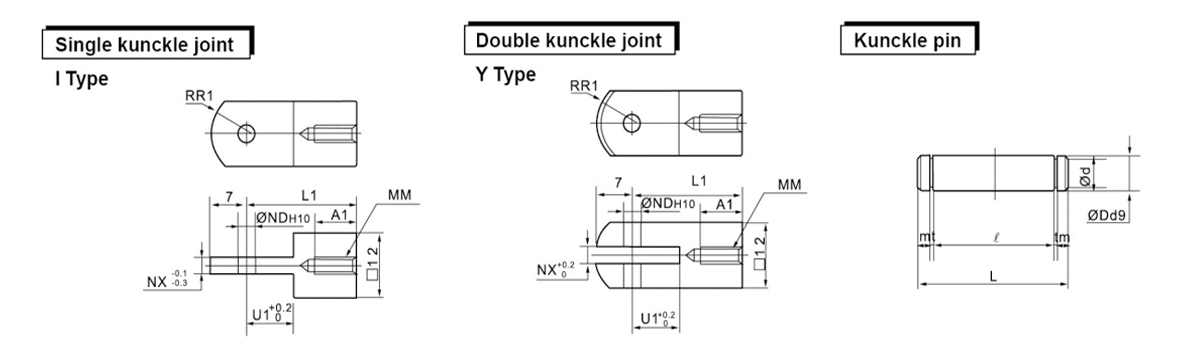

    (mm)     		Tipo I Giunto a snodo singolo Tipo Y Doppio giunto a snodo Perno dell'articolazione
    Componenti
    Modellololololololololo     		A1 ∅ND(H10) L1 MM U1 NX R1 Componenti
    Modellololololololololo     		A1 ∅ND(H10) L1 MM U NX R1 Componenti
    Modellololololololololo     		∅Gd9 L ∅d ℓ m t
    10 I-J010B 8 3.3 0.048 21 M4×0,7 9 3.1 8 Y-J010B 8 3.3 0.048 M4×0,7 10 3.2 8 CD-J010 3.3 -0,03 3 15.2 12.2 1.2 0.3
    0 0 -0,06
    16 I-J016B 8 5 0.048 25 M5×0,8 14 6.4 12 Y-J016B 11 5 0.048 M5×0,8 10 6.5 12 IY-J015 5 -0,03 16.6 4.8 12.2 1.5 0.7
    0 0 -0,06
