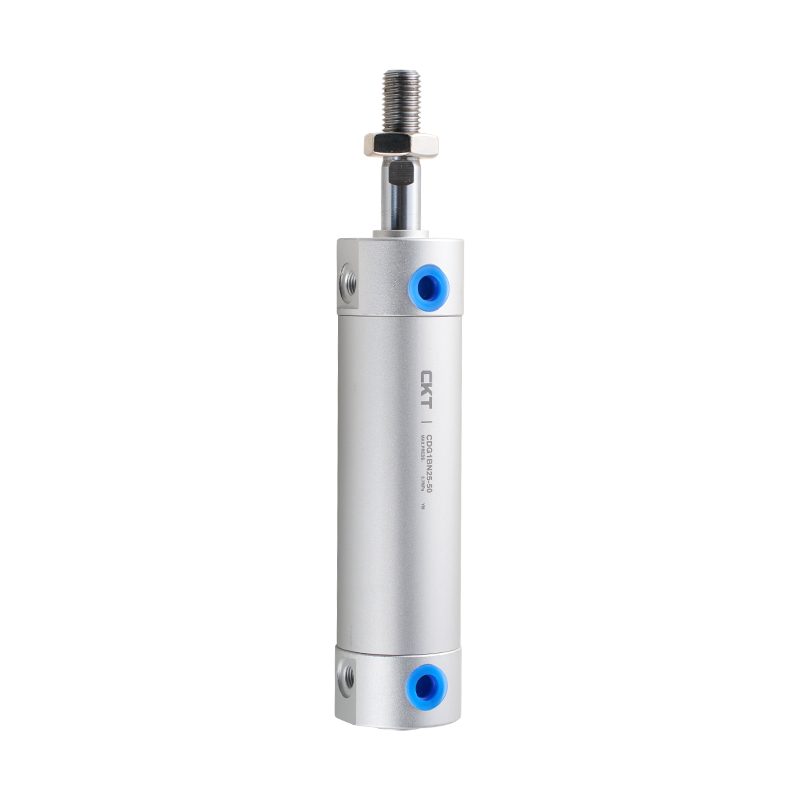

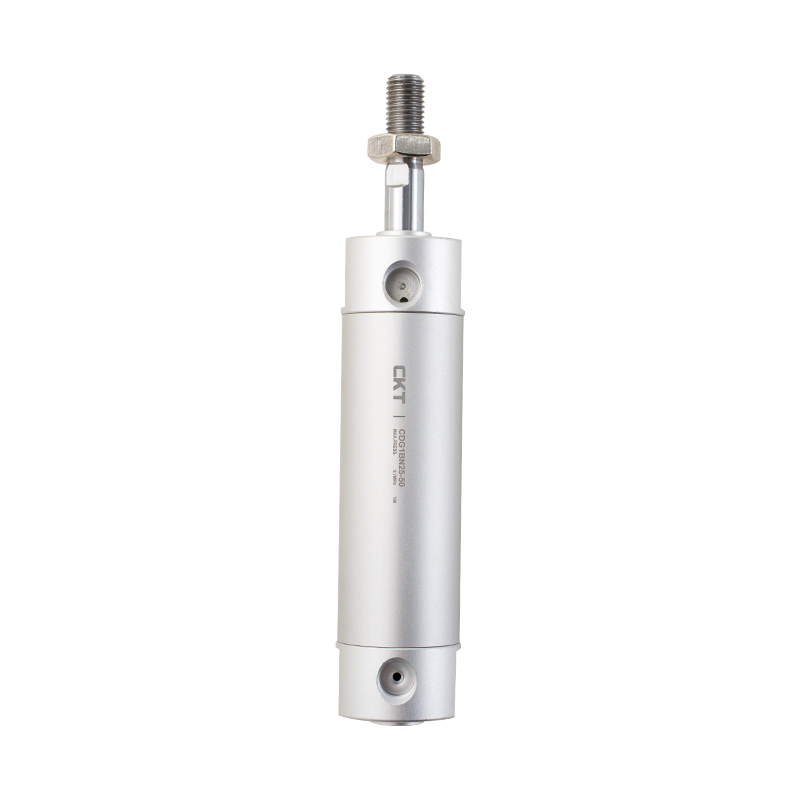

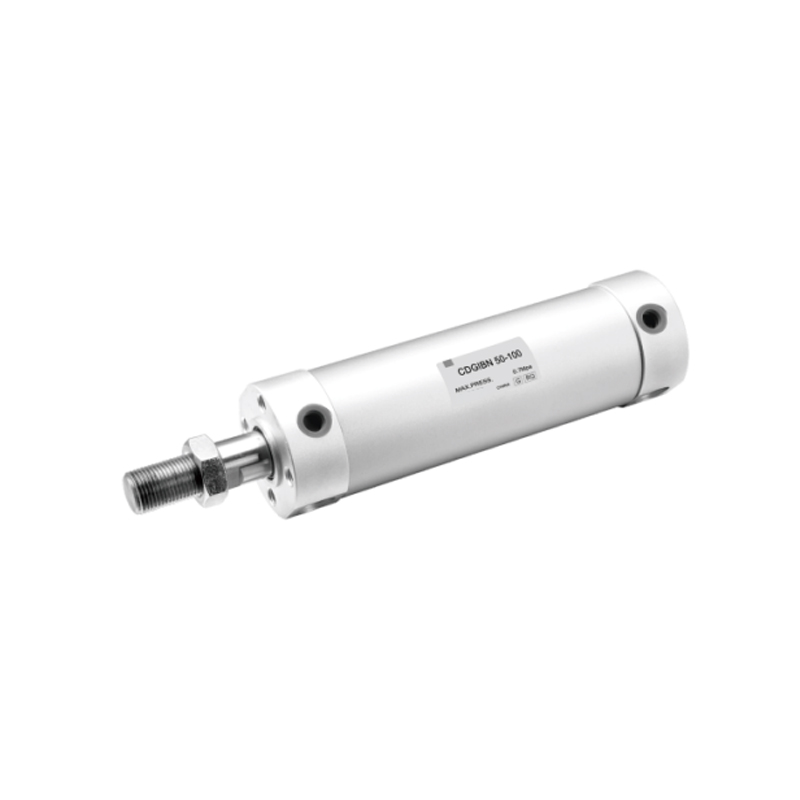

Cilindro leggero a doppio effetto e stelo singolo serie CG1

1. I coperchi anteriore e posteriore sono dotati di cuscinetti anticollisione fissi per ridurre l'impatto inverso del cilindro;
2. La canna del cilindro e i coperchi anteriore e posteriore sono collegati da filettature di precisione per garantire tenuta e stabilità;
3. Il coperchio anteriore è dotato di un cuscinetto autolubrificante e non è necessaria alcuna lubrificazione aggiuntiva;
4. È disponibile una varietà di moduli di installazione tra cui i clienti possono scegliere, il che è conveniente per l'uso;
5. Sono presenti fori di installazione su entrambi i lati dei coperchi anteriore e posteriore;
6. I tipi di buffer ad aria e in gomma sono opzionali.

E-mail: manager@cktworld.com
Scarica
PREC：Nessun articolo precedente
SUCC：Minicilindro in acciaio inossidabile serie MI
  • Diametro del cilindro (mm) 20 25 32 40 50 63 80 100
    Fluido utilizzato Aria
    Modalità operativa Doppio effetto
    Pressione massima di esercizio 1,0 MPa
    Pressione minima di esercizio 0,05 MPa
    Temperatura ambiente e del fluido Interruttore magnetico: da -10°C a 60°C
    Interruttore non magnetico: da -10°C a 70°C
    Velocità del pistone 50~1000mm/s 50~700mm/s
    Bufferizzazione Ammortizzazione in gomma/ammortizzazione ad aria
    Tolleranza sulla lunghezza corsa mm ~1000:(0~ 1,4)
    ~1200:(0~1,8)     		~1000:(0~ 1,4)
    ~1500:(0~1,8)
    *Lubrificazione Non richiesto
    Diametro connessione Rc 1/8 1/8 1/8 1/8 1/4 1/4 3/8 1/2
    *Se è necessaria la lubrificazione, utilizzare olio per turbine n. 1 ISOVG32.

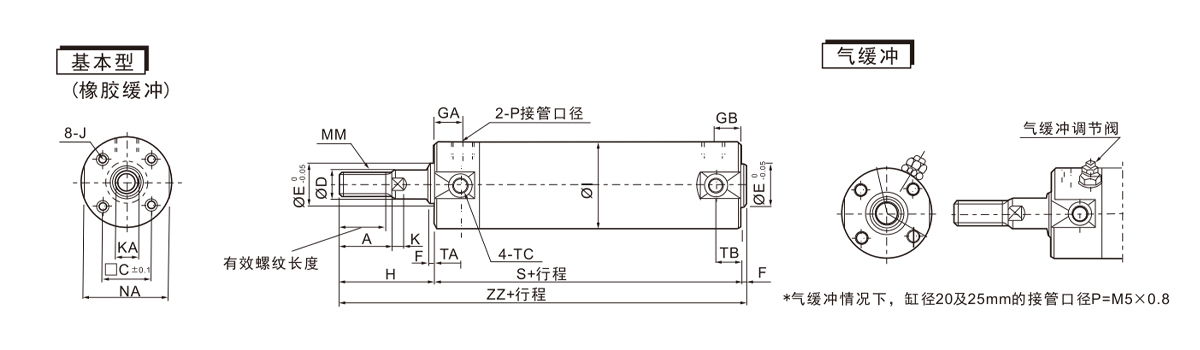

  • Diametro del cilindro (mm) Campo di corsa (mm) Lunghezza effettiva della filettatura A □C OD ØE F GA GB I J K KA MM NA P S T.A TBCC TC H Z.Z
    20 ~200 15.5 18 14 8 12 2 12 10 26 M4×0,7 profondità7 4 6 M8×1,25 24 *1/8 69 11 11 M5×0,8 35 106
    25 ~300 19.5 22 16.5 10 14 2 12 10 31 M5×0,8  Deep7.5 5.5 8 M10×1,25 29 *1/8 69 11 11 M6×0,75 40 111
    32 ~300 19.5 22 20 12 18 2 12 10 38 M5×0,8  Deep8 5.5 10 M10×1,25 35.5 1/8 71 11 10 M8×1.0 40 113
    40 ~300 27 30 26 16 25 2 13 10 47 M6×1 profondità 12 6 14 M14×1,5 44 1/8 78 12 10 M10×1,25 50 130
    50 ~300 32 35 32 20 30 2 14 12 58 M8×1,25  Deep16 7 18 M18×1,5 55 1/4 90 13 12 M12×1,25 58 150
    63 ~300 32 35 38 20 32 2 14 12 72 M10×1,5 Profondo16 7 18 M18×1,5 69 1/4 90 13 12 M14×1,5 58 150
    80 ~300 37 40 50 25 40 3 20 16 89 M10×1,5 profondità22 10 22 M22×1,5 80 3/8 108 - - 71 182
    100 ~300 37 40 60 30 50 3 20 16 110 M12×1,75 Profondo22 10 26 M26×1,5 100 1/2 108 - - 71 182

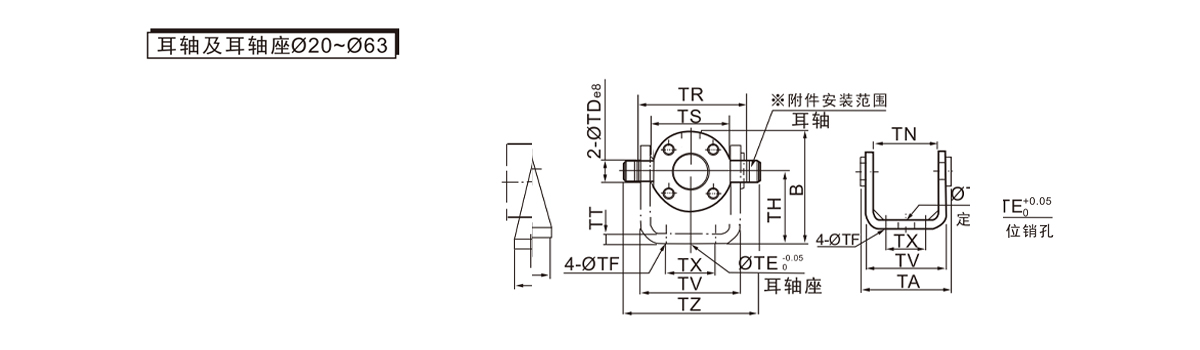

    Diametro del cilindro (mm) Asse dell'orecchio Sede dell'asta dell'orecchio
    Numero di parte ØTDeB Numero di parte B TBCC ØTE ØTF TH TR TS TT televisione TW Texas TY TZ
    20 CG-T020 8 -0,025
    -0,047     		CG-020-24A 38 11 10 5.5 25 39 28 3.2 35.8 42 16 28 47.6
    25 CG-T025 10 -0,025
    -0,047     		CG-025-24A 45.5 11 10 5.5 30 43 33 3.2 39.8 42 20 28 53
    32 CG-T032 12 -0,032
    -0,059     		CG-032-24A 54 10 10 6.6 35 54.5 40 4.5 49.4 48 22 28 67.7
    40 CG-T040 14 -0,032
    -0,059     		CG-040-24A 63.5 10 10 6.6 40 65.5 49 4.5 58.4 56 30 30 78.7
    50 CG-T050 16 -0,032
    -0,059     		CG-050-24A 79 12 20 9 50 80 60 6 72.4 64 36 36 98.6
    63 CG-T063 18 -0,032
    -0,059     		CG-063-24A 96 12 20 11 60 98 74 8 90.4 74 46 46 119.2

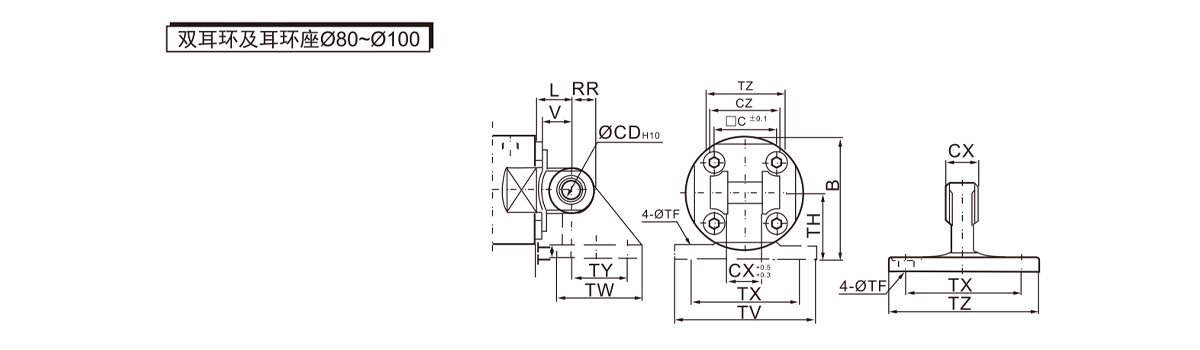

    Diametro del cilindro (mm) Orecchini doppi Porta orecchini
    Numero di parte Ø CD  H10 CX CZ L RR V Numero di parte ØTF TH TT televisione TW Texas TY TZ
    80 CG-D080 18 0.070
    0     		28 56 35 18 25 CG-080-24A 11 55 11 110 72 85 45 64
    100 CG-D100 22 0.084
    0     		32 64 43 20 31 CG-100-24A 13.5 65 12 130 93 100 60 72

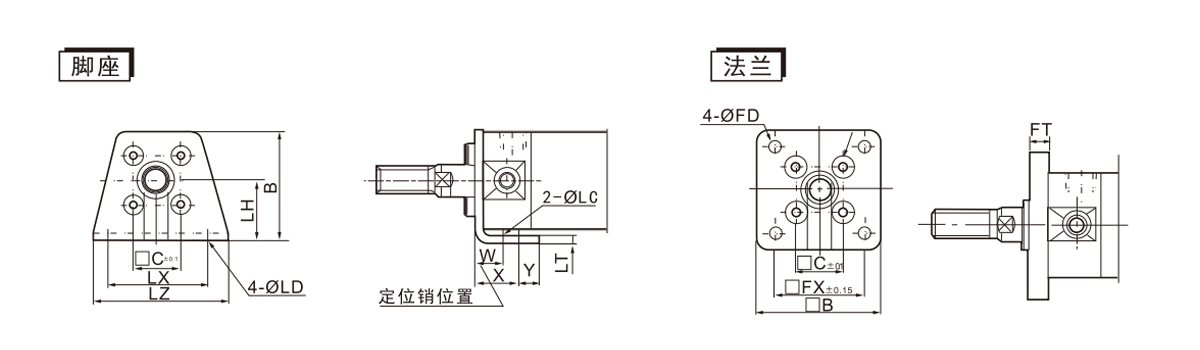

    Diametro del cilindro (mm) Poggiapiedi Flangia
    Numero di parte ØLC ØLD LH LT LX LZ B W X Y Numero di parte □B □FX ØFD FT
    20 CG-L020 4 5.5 20 3 32 44 34 10 15 7 CG-F020 40 28 5.5 6
    25 CG-L025 4 5.5 22 3 36 49 38.5 10 15 7 CG-F025 44 32 5.5 7
    32 CG-L032 4 6.6 25 3 44 58 45 10 16 8 CG-F032 53 38 6.6 7
    40 CG-L040 4 6.6 30 3 54 71 54.5 10 16.5 9 CG-F040 61 46 6.6 8
    50 CG-L050 5 9 40 4.5 66 86 70.5 17.5 22 11 CG-F050 76 58 9 9
    63 CG-L063 5 11 45 4.5 82 106 82.5 17.5 22 13 CG-F063 92 70 11 9
    80 CG-L080 6 11 55 4.5 100 125 101 20 28.5 14 CG-F080 104 82 11 11
    100 CG-L100 6 14 65 6 120 150 121 20 30 16 CG-F100 128 100 14 14

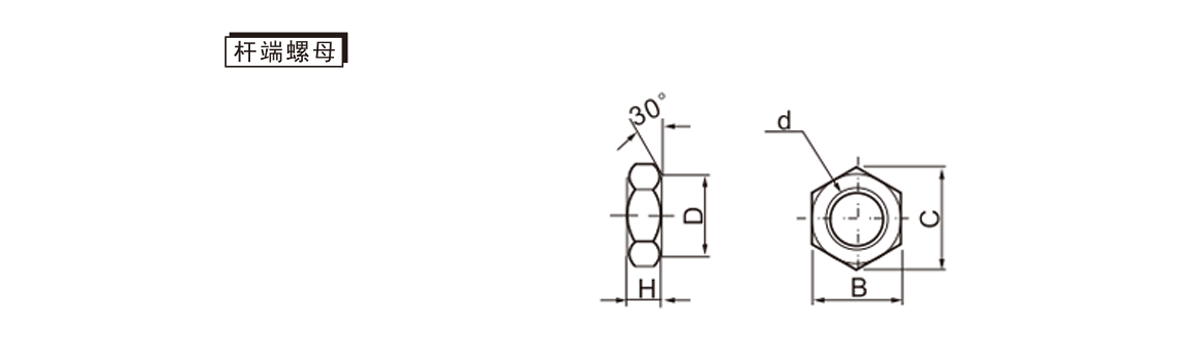

    Diametro del cilindro (mm) Dado estremità stelo
    Numero di parte d H B C D
    20 NT-02 M8×1,25 5 13 15 12.5
    2.532 NT-03 M10×1,25 6 17 19.6 16.5
    40 NT-G04 M14×1,5 8 19 (21.9) 18
    5.063 NT-G05 M18×1,5 11 24 (27.7) 23
    80 NT-08 M22×1,5 13 32 (37,0) 31
    100 NT-10 M26×1,5 16 41 (47.3) 39

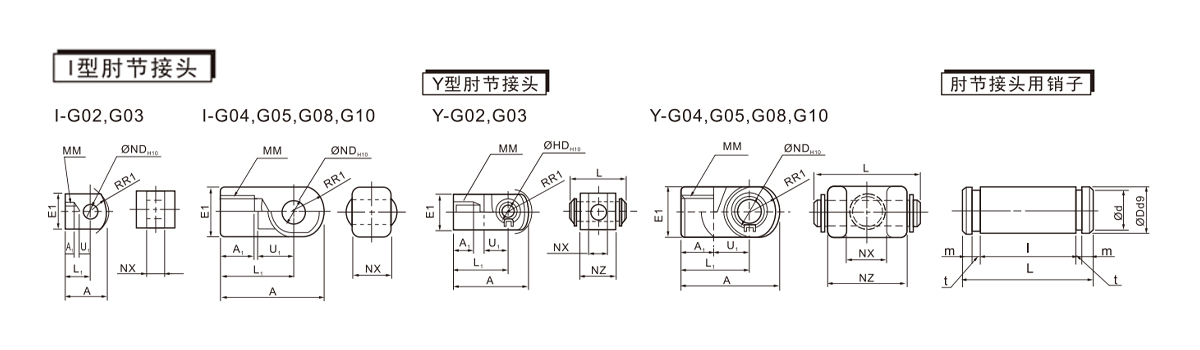

    Diametro del cilindro (mm) Articolazione del gomito di tipo I Connettore per giunto a gomito di tipo Y Perno per articolazione del gomito
    Numero di parte A A1 E1 L1 MM RR1 U1 ND H10 NX Numero di parte A A1 E1 L1 MM RR1 U1 ND H10 NX Paesi Bassi L Numero di parte ØGd9 L od I m t
    20 I-G02 34 8.5 □16 25 M8×125 10.3 11.5 8 0.058
    0     		8 -0,2
    -0,4     		Y-G02 34 8.5 □16 25 M8×125 10.3 11.5 8 0.058
    0     		8 0.4
    0.2     		16 21 IY-G02 8 0.040
    0.076     		21 7.6 16.2 1.5 0.9
    25,32 I-G03 41 10.5 □20 30 M10×125 12.8 14 10 0.058
    0     		10 -0,2
    -0,4     		Y-G03 41 10.5 □20 30 M10×125 12.8 14 10 0.058
    0     		10 0.4
    0.2     		20 25.6 IY-G03 10 0.040
    0.076     		25.6 9.6 20.2 1.55 1.15
    40 I-G04 42 14 Ø20 30 M14×1,5 12 14 10 0.058
    0     		18 -0,3
    -0,5     		Y-G04 42 16 φ20 30 M14×1,5 12 14 10 0.058
    0     		18 0.5
    0.3     		36 41.6 Y-G04 10 0.040
    0.076     		41.6 9.6 36.2 1.55 1.15
    50,53 I-G05 56 18 Ø28 40 M18×1,5 16 20 14 0.070
    0     		22 -0,3
    -0,5     		Y-G05 56 20 φ28 40 M18×1,5 16 20 14 0.070
    0     		22 0.5
    0.3     		44 50.6 IY-G05 14 0.050
    0.093     		50.6 13.4 44.2 2.05 1.15
    80 I-G08 71 21 Ø38 50 M22×1,5 21 27 18 0.070
    0     		28 -0,3
    -0,5     		Y-G08 71 23 φ38 50 M22×1,5 21 27 18 0.070
    0     		28 0.5
    0.3     		56 64 IY-G08 18 0.050
    0.093     		64 17 56.2 2.55 1.35
    100 I-G10 79 21 Ø44 55 M26×1,5 24 31 22 0.084
    0     		32 -0,3
    -0,5     		Y-G10 79 24 φ44 55 M26×1,5 24 31 22 0.084
    0     		32 0.5
    0.3     		64 72 IY-G10 22 0.055
    0.177     		72 21 64.2 2.55 1.35
    *I perni utilizzati per le giunzioni a gomito dei cilindri Ø80 e Ø100 sono gli stessi utilizzati per gli anelli a doppio orecchio.
