Valvola manuale a 4 vie 2/3 serie 4HV Fornitori

Casa / Prodotti / Componenti di controllo pneumatico / Valvola di controllo manuale / Valvola manuale a 4 vie 2/3 serie 4HV

Valvola manuale a 4 vie 2/3 serie 4HV Valvola manuale a 4 vie 2/3 serie 4HV Valvola manuale a 4 vie 2/3 serie 4HV Valvola manuale a 4 vie 2/3 serie 4HV
  • Valvola manuale a 4 vie 2/3 serie 4HV
  • Valvola manuale a 4 vie 2/3 serie 4HV
  • Valvola manuale a 4 vie 2/3 serie 4HV
  • Valvola manuale a 4 vie 2/3 serie 4HV
Valvola di controllo manuale

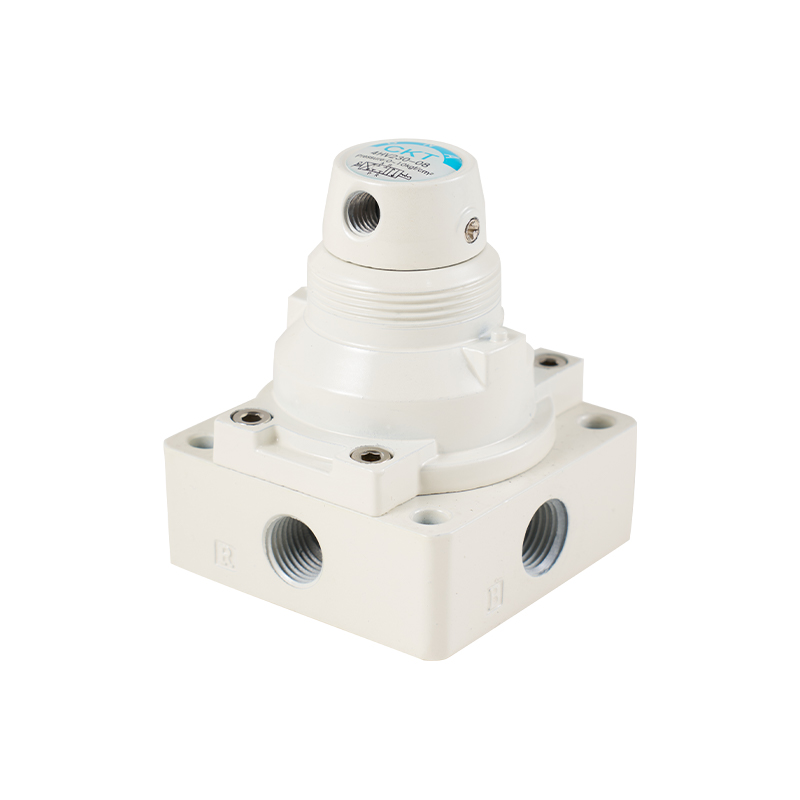

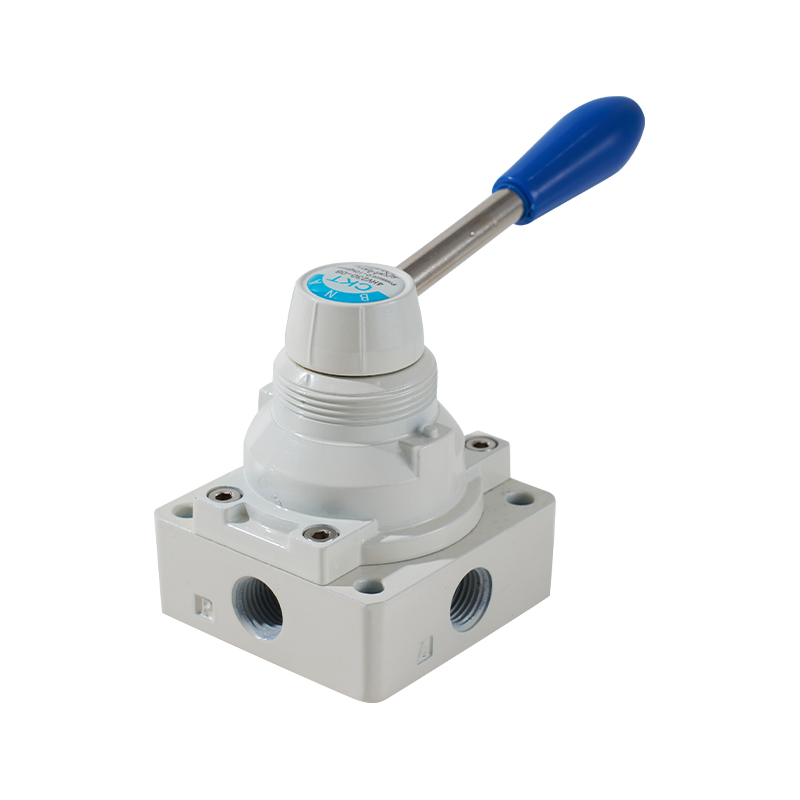

Valvola manuale a 4 vie 2/3 serie 4HV

1. Rotazione inversa leggera, buona sensazione della mano, posizionamento accurato;
2. Ampia area di flusso effettiva, piccola perdita di pressione;
3. Sono disponibili due tipi di installazione: pannello e fondo, installazione a pannello con dadi di montaggio.

E-mail: manager@cktworld.com
Scarica
PREC：Valvola di fondo pneumatica a 5 vie e 2 posizioni serie 4F
SUCC：Valvola manuale a 5 vie serie 4H
  • Specifiche standard

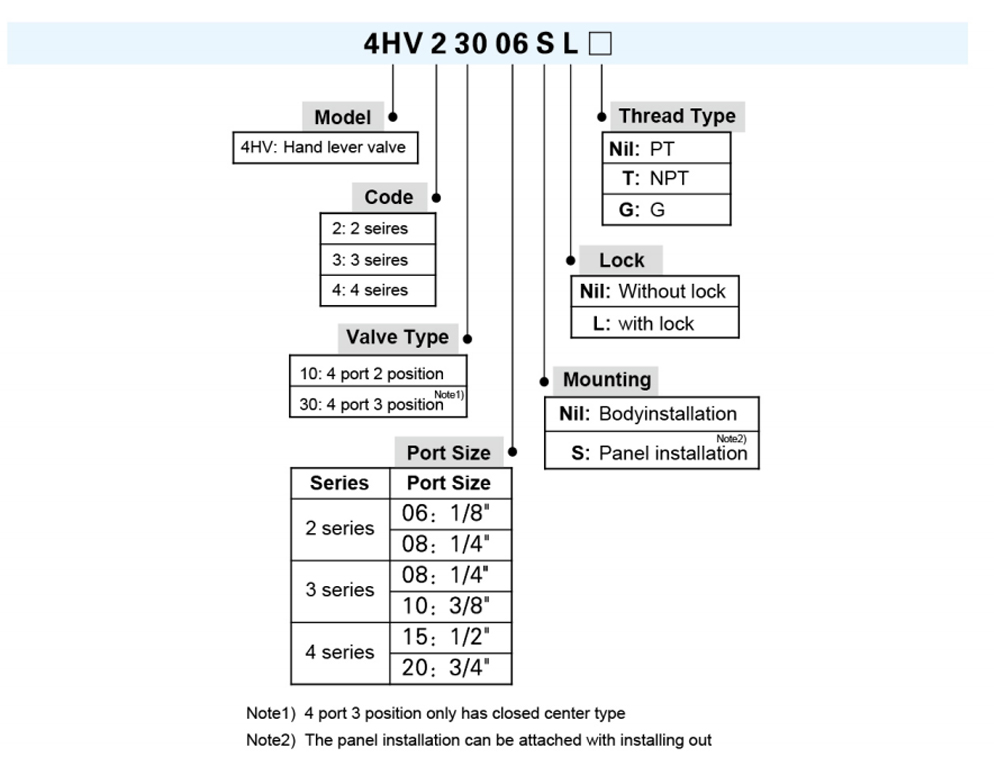

    Modello 4HV2□□
    -06(L)     		4HV2□□
    -08(L)     		4HV3□□
    -08(L)     		4HV3□□
    -10(L)     		4HV4□□
    -15(L)     		4HV4□□
    -20(L)
    Fluido Aria (da filtrare con elemento filtrante da 40μm)
    Azione Tipo ad azione diretta con controllo manuale
    Dimensione della porta PT1/8 PT1/4 PT1/4 PT3/8 PT1/2 PT3/4
    Area sezionale effettiva 14,0 mm²
    (Cv=0,78)     		16,0 mm²
    (Cv=0,89)     		30,0 mm²
    (Cv=1,67)     		33,0 mm²
    (Cv=1,83)     		88,0 mm²
    (Cv=4,89)     		95,0 mm²
    (Cv=5,27)
    Posizione 4 porte 2 posizioni, 4 porte 3 posizioni
    Lubrificazione Non richiesto
    Intervallo di pressione operativa 0~1.0MPa(0~145psi)
    Pressione di prova 1,5MPa(215psi)
    Temperatura operativa -20~70℃
    Angolo operativo 90°(45°se 4 porte 3 posizioni)

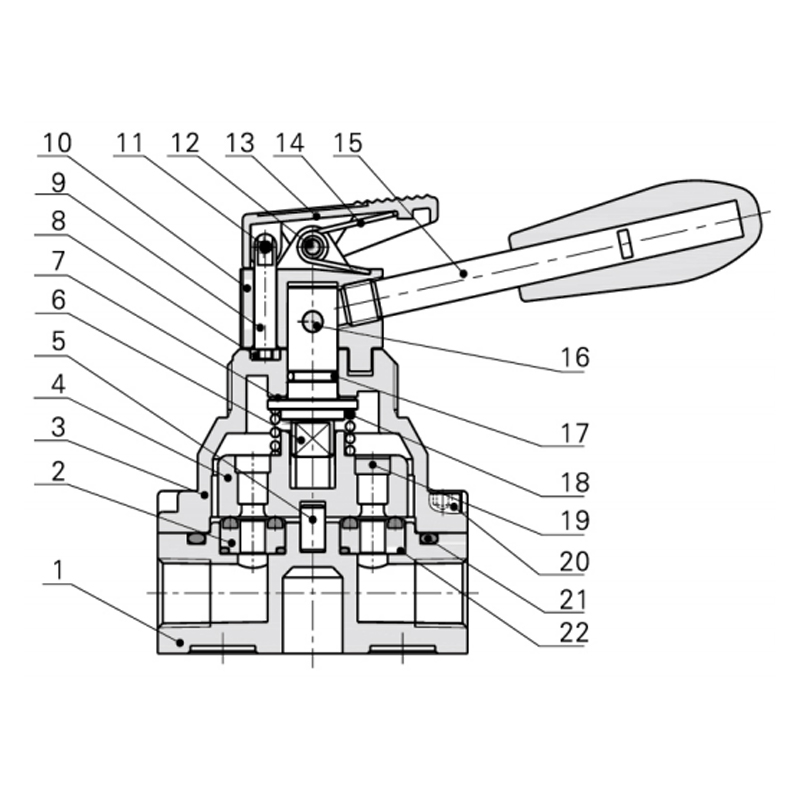

  • Articolo Modellolo Articolo Modellolo
    1 Corpo principale 12 Perno-1
    2 Base di tenuta 13 Copertina anteriore
    3 Coperchio della valvola 14 Primavera
    4 Tappo della valvola 15 Maniglia
    5 Perno della colonna 16 Perno-2
    6 Albero 17 Albero O Ring
    7 Rondella 18 Primavera
    8 Piastra di fissaggio 19 Piastra di ferro
    9 Perno di bloccaggio 20 Vite di fissaggio
    10 Tappo della valvola 21 Corpo principale O-ring
    11 Primavera Pin 22 Base di tenuta O-ring

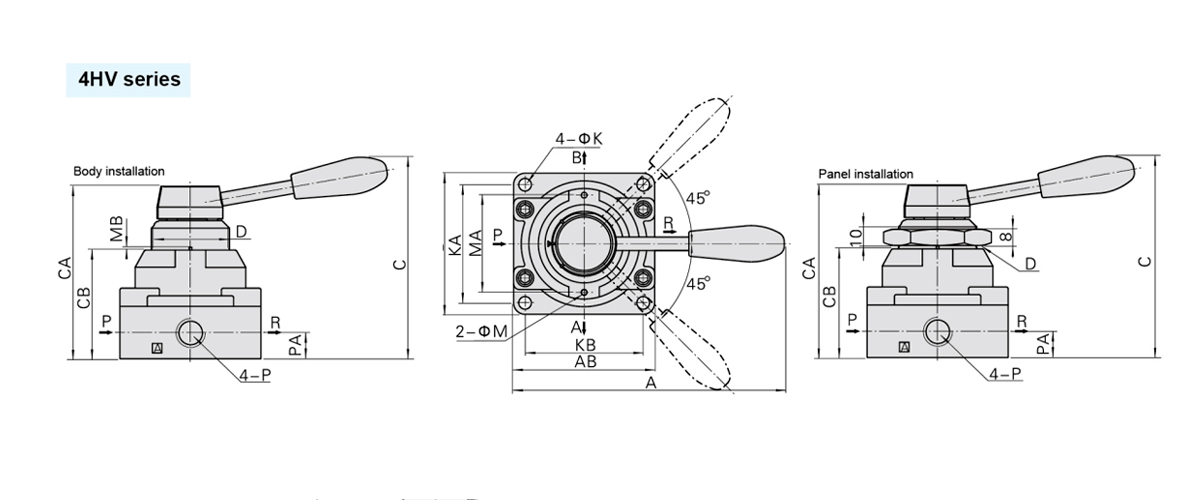

    Modellolo /Symbol A AB B C CA CB D K KA KB M MA MB P PA
    4HV2□□-06 120 62 62 92.5 73 45 M34×1,5 5.5 49 49 3 40 1.5 PT1/8 11.5
    4HV2□□-08 120 62 62 92.5 73 45 M34×1,5 5.5 49 49 3 40 1.5 PT1/4 11.5
    4HV3□□-08 140 74 74 104 88.5 56 M40×1,5 6.5 62 62 3 51 1.5 PT1/4 13.5
    4HV3□□-10 140 74 74 104 88.5 56 M40×1,5 6.5 62 62 3 51 1.5 PT3/8 13.5
    4HV4□□-15 160 94 102 128 110 72 M52×1,5 6.5 89 81 3 64 2 PT1/2 18
    4HV4□□-20 160 94 102 128 110 72 M52×1,5 6.5 89 81 3 64 2 PT3/4 18

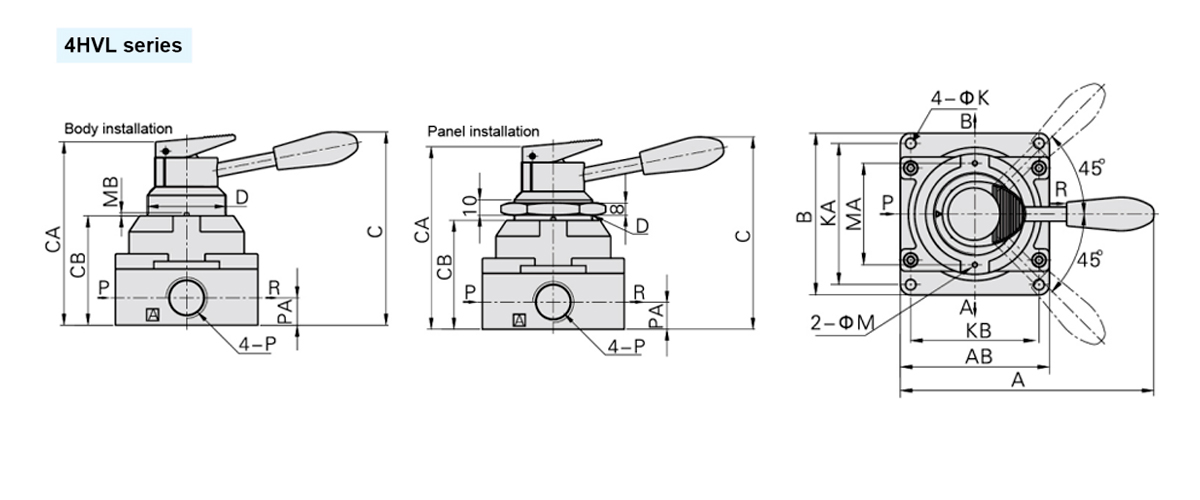

    Modellolo/Symbol A AB B C CA CB D K KA KB M MA MB P PA
    4HV2□□-06L 120 62 62 92.5 84 45 M34×1,5 5.5 49 49 3 40 1.5 PT1/8 11.5
    4HV2□□-08L 120 62 62 92.5 84 45 M34×1,5 5.5 49 49 3 40 1.5 PT1/4 11.5
    4HV3□□-08L 140 74 74 104 99 56 M40×1,5 6.5 62 62 3 51 1.5 PT1/4 13.5
    4HV3□□-10L 140 74 74 104 99 56 M40×1,5 6.5 62 62 3 51 1.5 PT3/8 13.5
    4HV4□□-15L 160 94 102 128 121 72 M52×1,5 6.5 89 81 3 64 2 PT1/2 18
    4HV4□□-20L 160 94 102 128 121 72 M52×1,5 6.5 89 81 3 64 2 PT3/4 18
