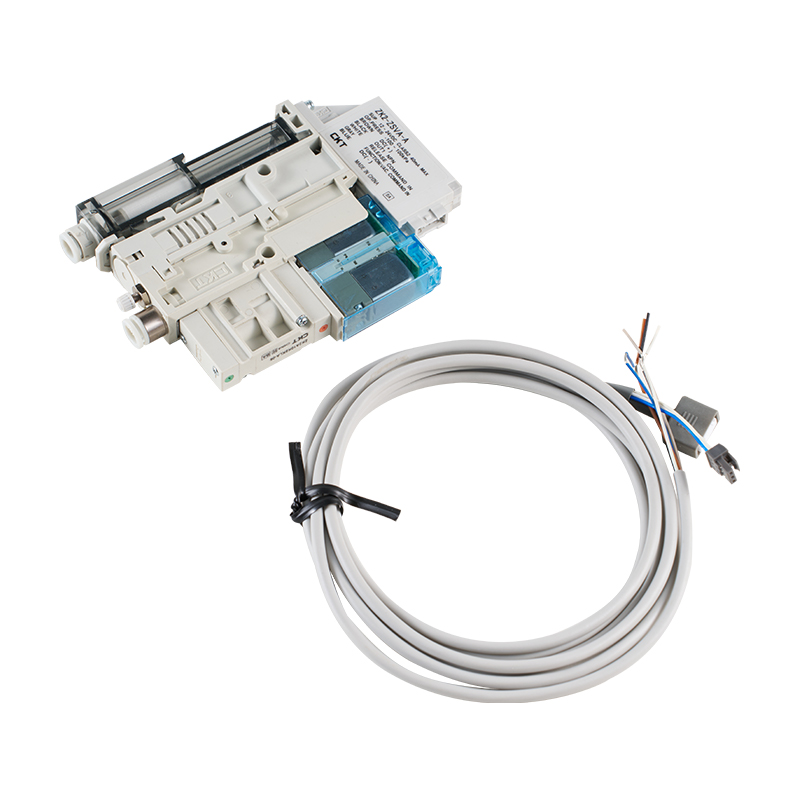

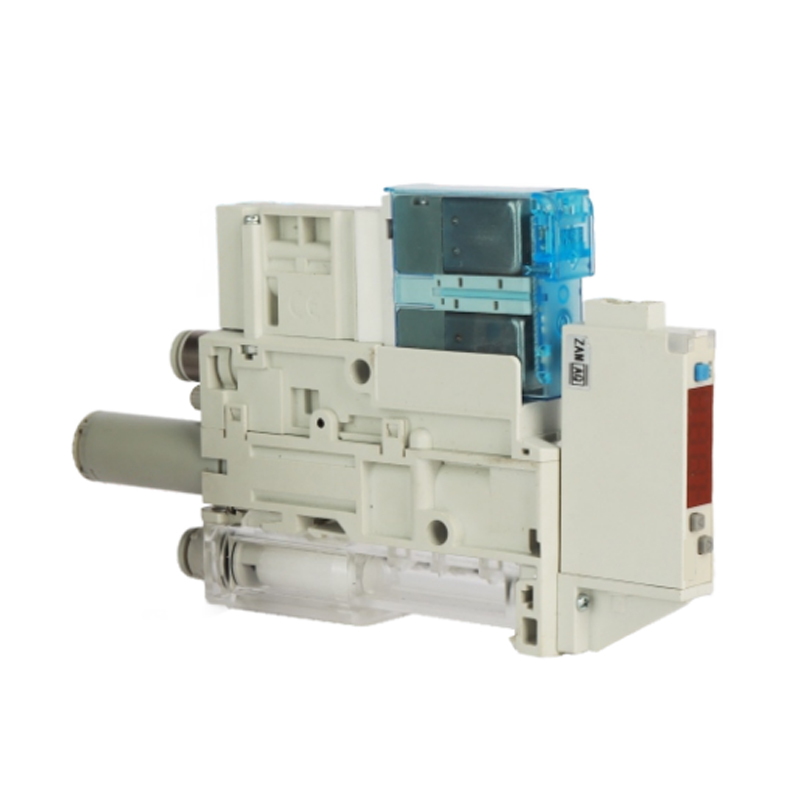

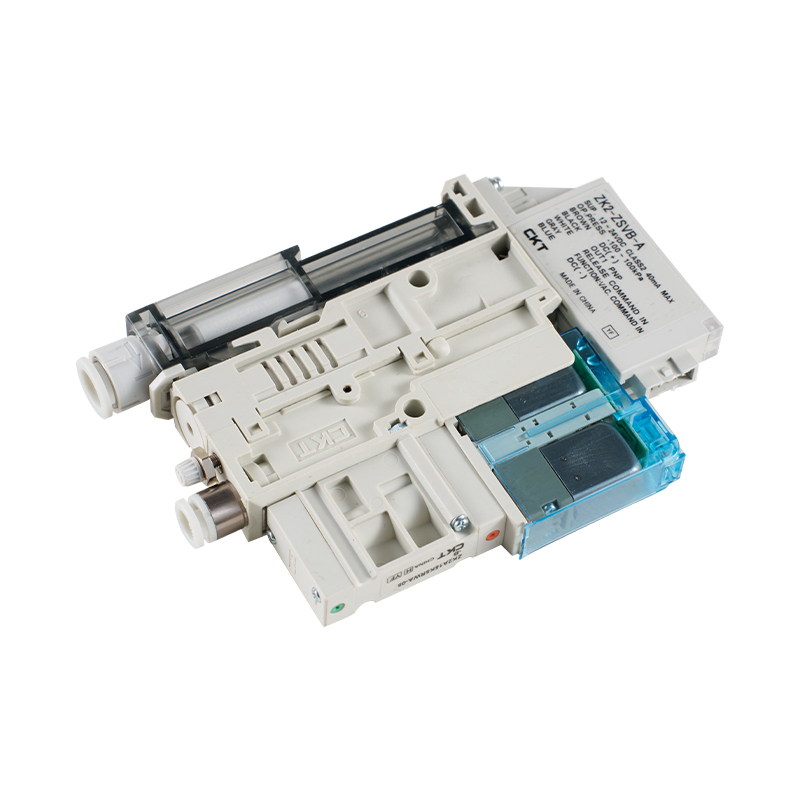

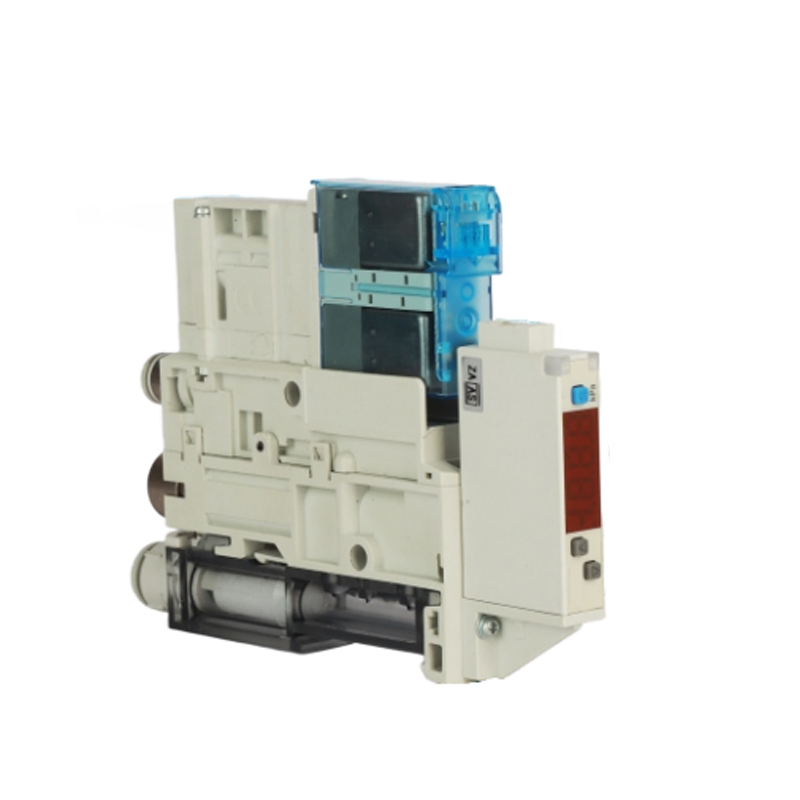

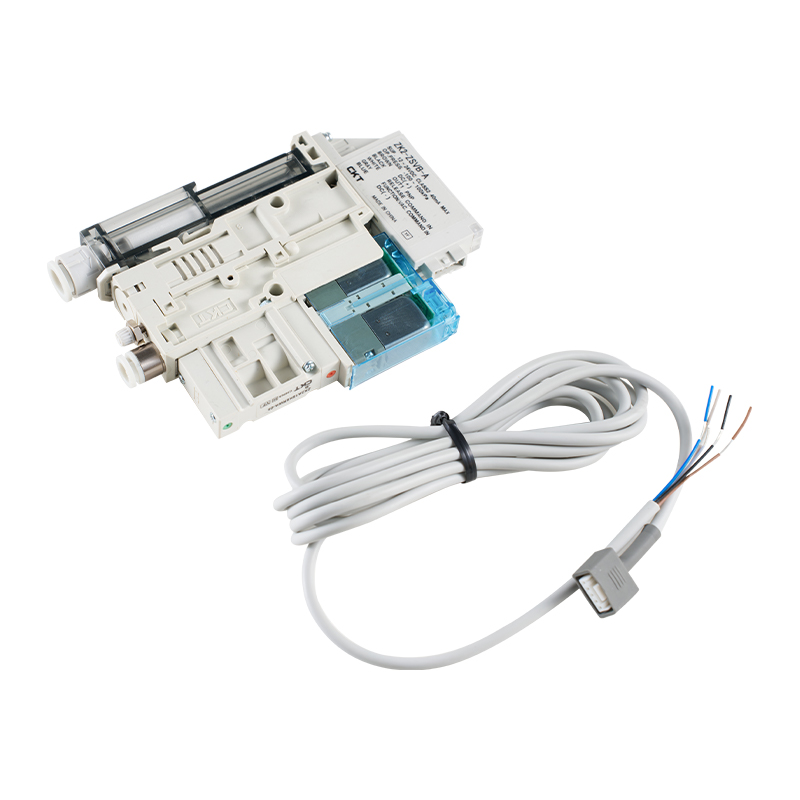

Generatore di vuoto serie ZK2A

Il generatore di vuoto serie ZK2A è una soluzione integrata per la generazione di vuoto progettata per un efficiente assorbimento e movimentazione dei materiali in scenari di automazione industriale. La sua struttura compatta integra la generazione del vuoto, il monitoraggio dello stato e le funzioni di controllo del flusso d'aria e raggiunge una rapida creazione e rilascio del vuoto attraverso il principio Venturi, adatto alle esigenze di presa stabile di una varietà di carichi da leggeri a medi.

Funzionalità principali
1. Progettazione efficiente del consumo di gas: Ottimizza i canali di flusso interni per ridurre il consumo di aria compressa, bilanciare il consumo di energia e le prestazioni di aspirazione
2. Interfaccia modulare: Le interfacce elettriche e del gas standard supportano una rapida integrazione all'estremità del braccio del robot o della pipeline degli utensili
3. Meccanismo di feedback sullo stato: La porta di rilevamento del vuoto integrata può essere collegata a un pressostato esterno per monitorare lo stato di aspirazione in tempo reale
4. Struttura antinquinamento: Il design senza parti in movimento riduce il tasso di guasto e si adatta a condizioni di lavoro complesse come polvere e detriti
5. Configurazione del vuoto multistadio: Fornire diverse varianti delle specifiche della gola per soddisfare requisiti differenziati di flusso e vuoto
6. Imballaggio compatto: Il guscio integrato riduce i collegamenti dei tubi esterni, semplifica lo spazio di installazione e la complessità della manutenzione

E-mail: manager@cktworld.com
Scarica
PREC：Generatore di vuoto serie VY
SUCC：Unità di vuoto/generatore di vuoto serie ZK2
  • Modellolo (modello standard per unità interruttore) ZK2-ZSE□□□-A(ZSE10) ZK2-ZSF□□□-A(ZSE10F)
    Campo di pressione nominale 0~-101kPa -100~100kPa
    Imposta il campo di pressione, visualizza il campo di pressione 10~-105kPa -105~105kPa
    Resistenza alla pressione 500kPa
    Unità di impostazione minima 0,1 kPa
    Tensione di alimentazione DC 12–24 V ±10%, impulso (p-p) inferiore al 10% (con protezione connessione inversa)
    Consumo corrente Sotto i 40 mA
    Uscita commutata Formato di uscita Collettore NPN o PNP a circuito aperto 2 uscite (selezionabili)
    Corrente di carico massima 80 mA
    Tensione massima applicata 28 V (con uscita NPN)
    Tensione residua Sotto 2 V (quando la corrente di carico è 80 mA)
    Tempo di risposta Meno di 2,5 ms (quando si utilizza la funzione anti-oscillazione: selezionare 20, 100, 500, 1000 o 2000 ms)
    Protezione da cortocircuito Avere
    Ripetibilità ±0,2%F.S. ±1cifra
    Ritardo Ritardo mode Variabile da 0 Nota)
    Modalità di confronto dei limiti superiore e inferiore
    Modalità di visualizzazione Display LED monocolore a 3 cifre e 1/2 cifre a 7 segmenti (rosso)
    Precisione di visualizzazione ±2% del fondo scala ±1 cifra (a una temperatura ambiente di 25 ± 3°C)
    Spia di azione Quando l'uscita dell'interruttore è ON, la luce è accesa. OUT1: verde OUT2: rosso
    Resistente all'ambiente Struttura protettiva IP40
    Intervallo di temperatura Condizioni di conservazione: da -10 a 60°C (senza condensa, senza congelamento)
    Intervallo di umidità Durante il funzionamento e lo stoccaggio: 35–85% di umidità relativa (senza condensa)
    Resistere alla tensione AC1000V 1 minuto Tra l'unità di ricarica e l'alloggiamento
    Resistenza di isolamento 50 MΩ o superiore (DC 500 V megaohm) tra l'unità di ricarica e l'involucro
    Caratteristiche della temperatura ±2% F.S. (basato su una temperatura ambiente di 25°C)
    Filo Cavo isolato in gomma etilenica resistente all'olio, 5 conduttori, 0,35 mm², 2 m Sezione conduttore: 0,15 mm² (AWG 26) Diametro esterno isolamento: 1,0 mm
    Nota: quando la pressione oscilla attorno al valore impostato, si verificherà un'oscillazione se l'isteresi non è impostata al di sopra dell'intervallo di fluttuazione.

    Vacuostato con funzione di risparmio energetico
    Model ZK2-ZSV□□□-A
    Campo di pressione nominale -100~100kPa
    Impostare il campo di pressione -105~105kPa
    Resistenza alla pressione 500kPa
    Unità di impostazione minima 0,1 kPa
    Tensione di alimentazione 12–24 V CC ±10% impulso (p-p) inferiore al 10% (con protezione connessione inversa)
    Consumo corrente Sotto i 40 mA
    Uscita commutata Formato di uscita Collettore aperto NPN o PNP OUT1: Scopo generale: OUT2: Per il controllo della valvola
    Corrente di carico massima 80 mA
    Tensione massima applicata CC 26,4 V
    Tensione residua Sotto 2 V (quando la corrente di carico è 80 mA)
    Tempo di risposta Meno di 2,5 ms (quando si utilizza la funzione anti-oscillazione: selezionare 20, 100, 500, 1000 o 2000 ms)
    Protezione da cortocircuito Avere
    Ripetibilità ±0,2%F.S. ±1cifra
    Ritardo Ritardo mode Variabile da 0 Nota)
    Modalità di visualizzazione Display a colori LED a 7 segmenti da 3,5 cifre (rosso)
    Precisione di visualizzazione ±2% del fondo scala ±1 cifra (a una temperatura ambiente di 25 ± 3°C)
    Spia di azione Quando l'uscita dell'interruttore è ON, la luce è accesa. OUT1: verde OUT2: rosso
    Resistente all'ambiente Struttura protettiva IP40
    Intervallo di temperatura operativa 5~50℃
    Resistere alla tensione Unità di ricarica e alloggiamento AC1000V da 1 minuto
    Resistenza di isolamento 50 MΩ o superiore (DC 500 V megaohm) tra l'unità di ricarica e l'involucro
    Caratteristiche della temperatura ±2% F.S. (a 25°C entro l'intervallo di temperatura operativa compreso tra 5 e 50°C)
    Filo Cavo a 5 conduttori Ø3,5, 2m Sezione trasversale del conduttore: 0,15 mm² (AWG26) Diametro esterno isolante: 1,0 mm
    Nota: quando la pressione oscilla attorno al valore impostato, si verificherà un'oscillazione se l'isteresi non è impostata al di sopra dell'intervallo di fluttuazione.

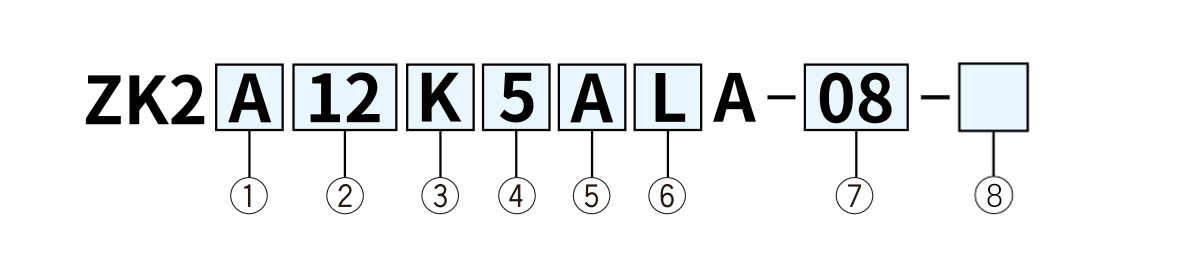

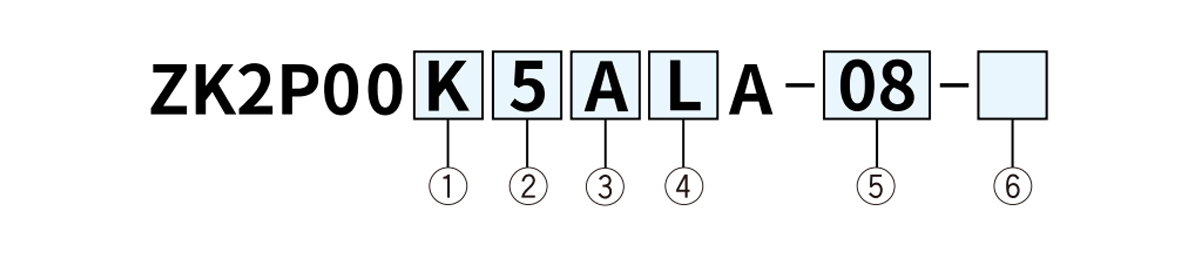

  • ①Combinazione di valvola di alimentazione e valvola di blocco ③Vacuostato, sensore di pressione
    Marco Valvola di alimentazione Valvola di distruzione Marco Digitare Intervallo di pressione
    [kPa]     		Specifiche
    NC Autosufficiente NC NPN PNP Conversione di unità
    Funzione Nota 3)
    K ● - ● 2 uscite
    R - ●Nota 2) ● A Vacuostato 0~-101 ● - ●
    Nota 1) Installare una valvola di blocco o una valvola di aspirazione atmosferica al centro della tubazione del vuoto.
    Nota 2) Quando energizzata per 20 ms o più, lo stato di generazione del vuoto viene mantenuto e quando la valvola di blocco viene energizzata, il vuoto viene interrotto.     		B ● - Nessuno (unità SI fissa)
    C - ● ●
    ②Tensione nominale (valvola di alimentazione, valvola di blocco) D - O Nessuno (unità SI fissa)
    Marco Voltaggio E -100~100 ● - ●
    5 DC24V F ● - Nessuno (unità SI fissa)
    H - ● ●
    6 CC 12 V J - ● Nessuno (unità SI fissa)
    La specifica senza conversione delle unità è fissata a kPa.
    ④Specifiche della spina (valvola di alimentazione, valvola di blocco, vacuostato ⑤ Passaggio del vuoto (V).
    Marco Valvola di alimentazione ·Destruction valve used 300 mm(plug assembly) Nota 4) 2m (cablato con spina) per vacuostato 3 m (cavo integrato) utilizzato nei componenti del sensore di pressione Marco Attacco del vuoto (V).
    L ● ● 06 Ø 6
    L1 Nessuno ● 08 Ø 8
    L2 ● Nessuno

    ② Diametro dell'ugello ④Tensione nominale (valvola di alimentazione, valvola di blocco) ⑤ Vacuostato/sensore di pressione
    Marco Diametro dell'ugello Marco Voltaggio Marco Digitare Intervallo di pressione
    [kPa]     		Specifiche
    07 Ø 0.7 5 DC24V NPN PNP Con funzione di conversione unità Nota 4)
    10 Ø 1.0 2 uscite
    12 Ø 1.2 6 CC 12 V A Vacuostato 0~-101 ● - ●
    15 Ø 1.5 B ● — Nessuno (unità SI fissa)
    C — ● ●
    D - ● Nessuno (unità SI fissa)
    ③Combinazione di valvola di alimentazione e valvola di blocco E -100~100 ● — ●
    Marco Valvola di alimentazione Valvola di distruzione F ● — Nessuno (unità SI fissa)
    NC Tipo ad automanutenzione NC H — ● ●
    K ● ● J — ● Nessuno (unità SI fissa)
    R - ● Nota 3) ● K Vacuostato with energy-saving function -100~100 ● - ●
    Nota 3) Quando energizzato per 20 ms o più, lo stato di generazione del vuoto viene mantenuto e quando la valvola di distruzione viene energizzata, il vuoto si arresta. Q ● -
    —     		Nessuno (unità SI fissa)
    R — ● ●
    S - ● Nessuno (unità SI fissa)
    ⑥ Specifiche della spina (valvola di alimentazione, valvola di blocco, vacuostato)
    Marco Valvola di alimentazione, rupture valve used 300 mm (plug assembly) Nota 5) 2m (cablato con spina) utilizzato per vacuostato ⑦Porta del vuoto (V).
    L ● ● Marco Attacco del vuoto (V).
    L1 Nessuno ● 06 Ø 6
    L2 ● Nessuno 08 Ø 8

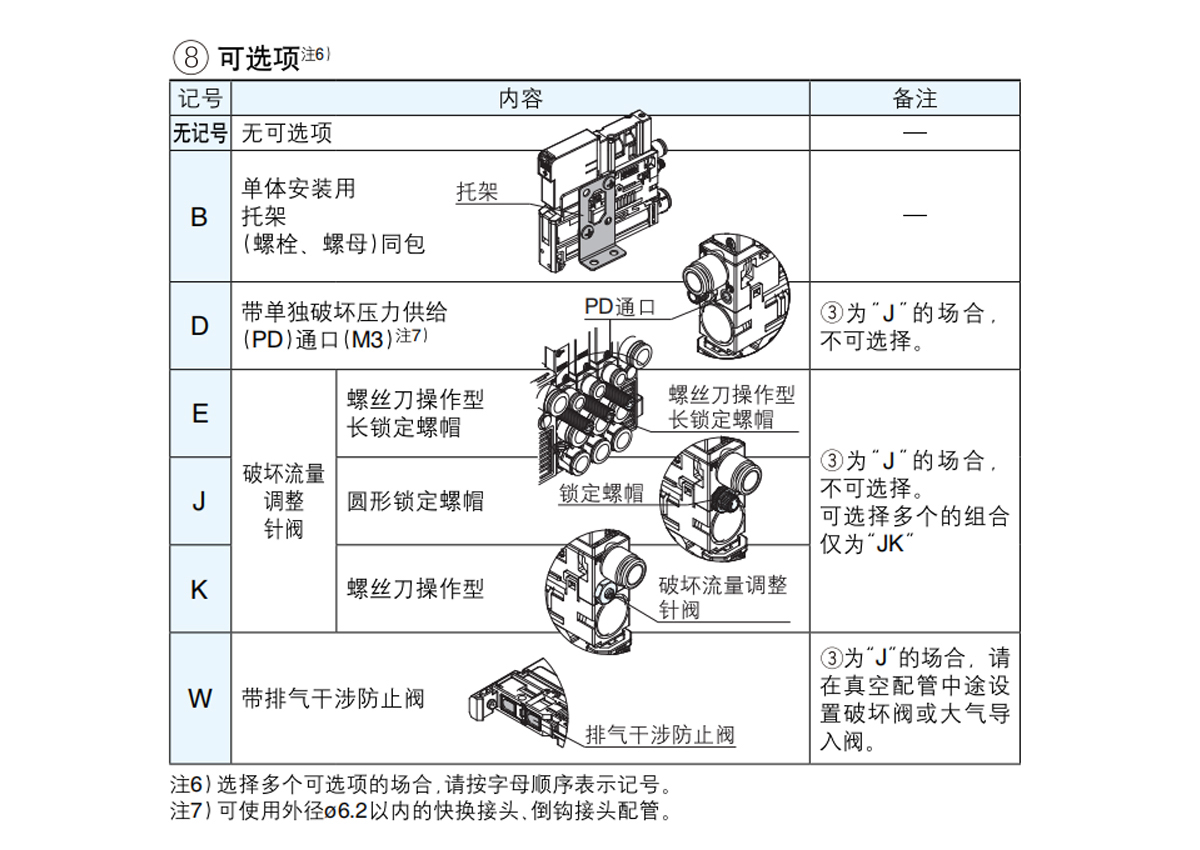

    W Con funzione di risparmio energetico Utilizzato nei vacuostati

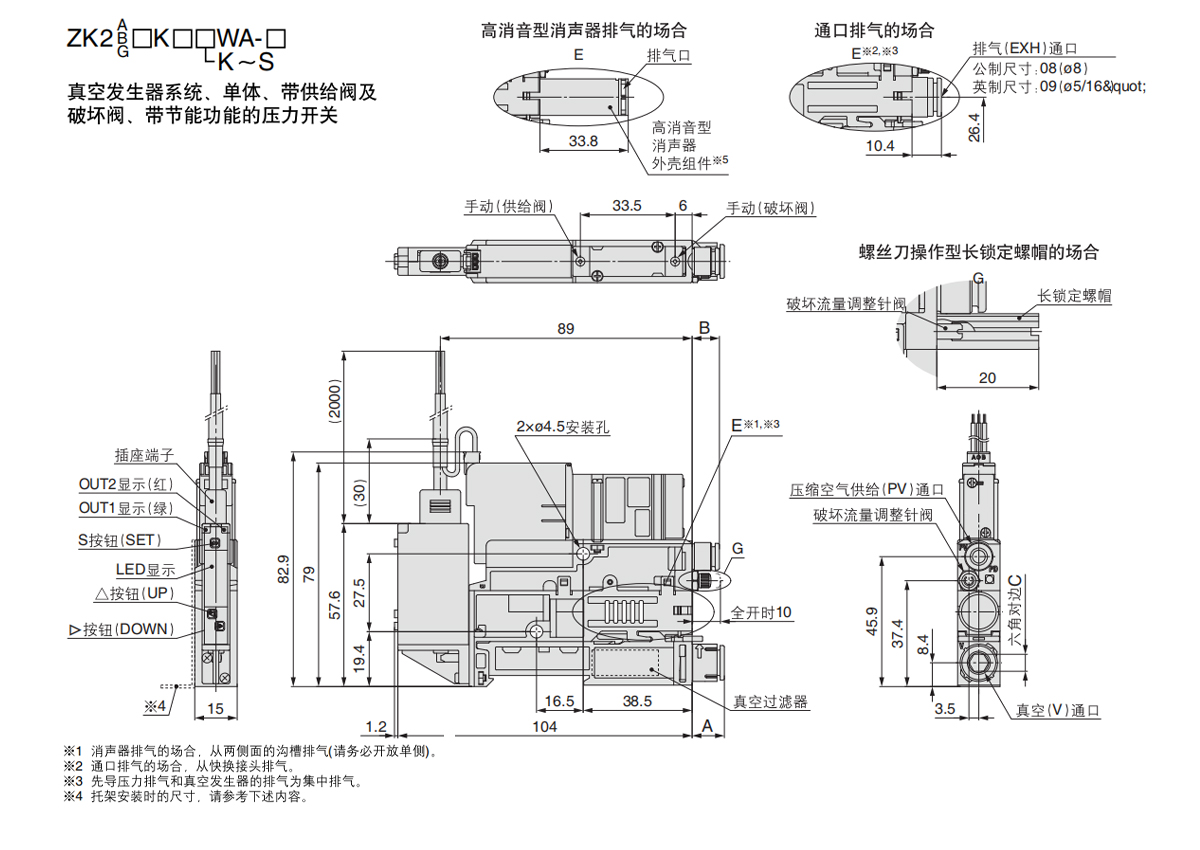

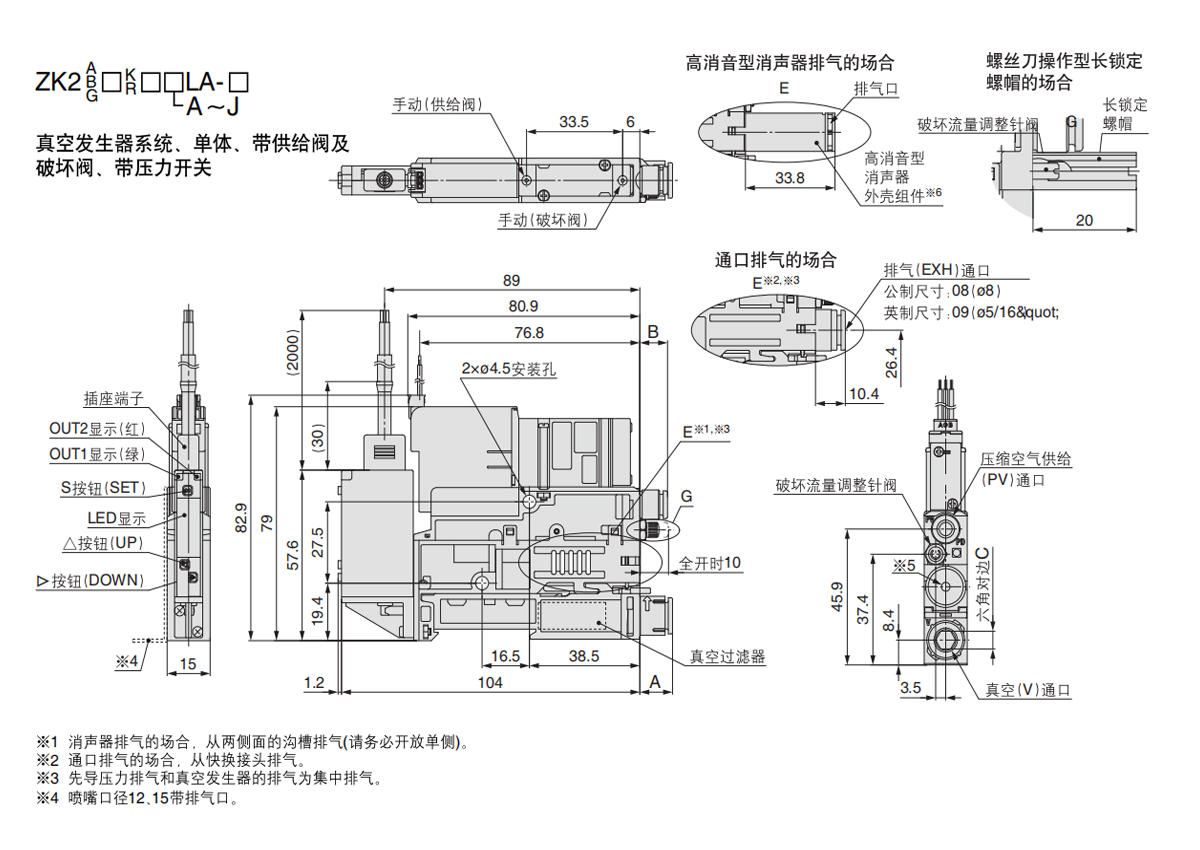

  • Apertura a V A C Tipo di connessione FV B
    Dimensioni metriche 06 Ø6 8.25 4 Dimensioni metriche 06 06 9.7
    08 08 11.4 6
    Dimensioni imperiali 07 01/4" 9.7 4.76 Dimensioni imperiali 07 01/4" 12.3
    09 05/16" 11.4 6

    Apertura a V A C Tipo di connessione FV B
    Dimensioni metriche 06 06 8.25 4 Dimensioni metriche 06 Ø6 9.7
    08 08 11.4 6
    Dimensioni imperiali 07 01/4" 9.7 4.76 Dimensioni imperiali 07 01/4" 12.3
    09 Ø5/16" 11.4 6

    Sistema Pompa a vuoto
    Tipo principale Unità singola
    Metodo di scarico Nessun silenziatore
    Esempi di usi, scopi, ecc. della presente specifica Livello di vuoto -
    Scarico -
    Pressione di rottura Stessa pressione del PS

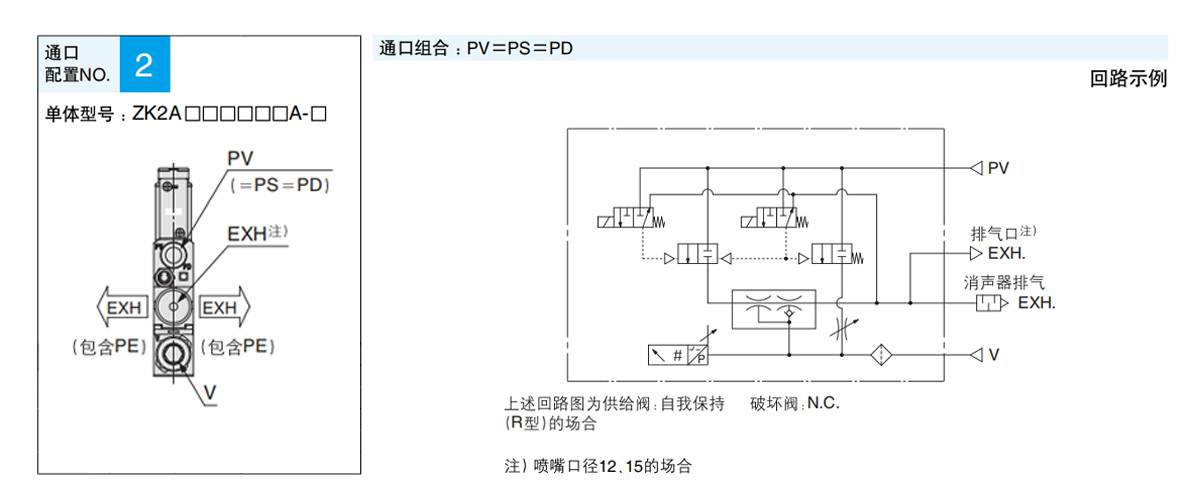

    Sistema Generatore di vuoto
    Tipo principale Unità singola
    Metodo di scarico Scarico silenziatore
    Esempi di usi, scopi, ecc. della presente specifica Livello di vuoto -
    Scarico Emissioni nell'ambiente operativo
    Pressione di rottura Uguale alla pressione FV

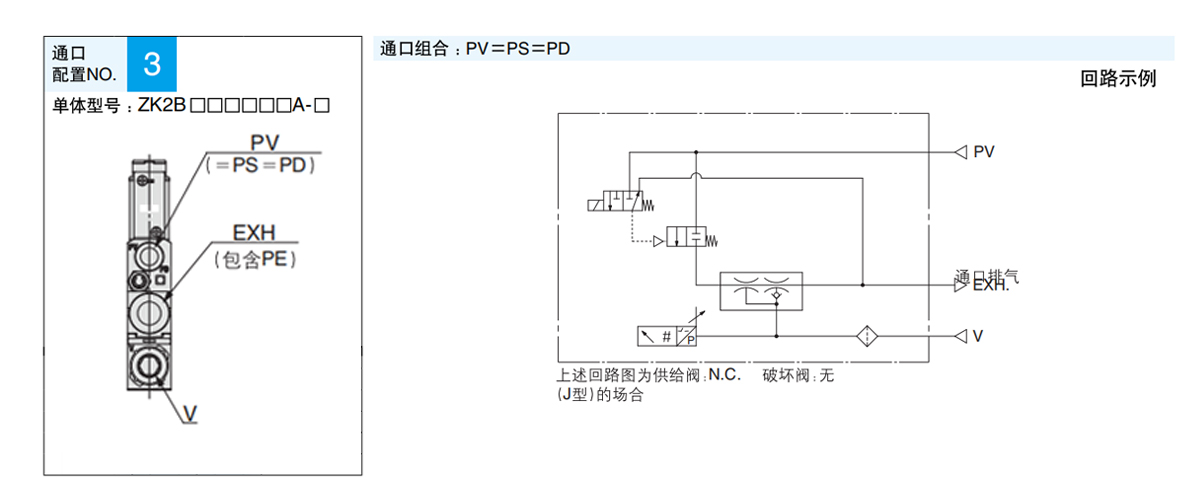

    Sistema Generatore di vuoto
    Tipo principale Unità singola
    Metodo di scarico Scarico aperto
    Esempi di usi, scopi, ecc. della presente specifica Livello di vuoto -
    Scarico Richiede uno scarico separato dopo la tubazione
    Pressione di rottura Uguale alla pressione FV

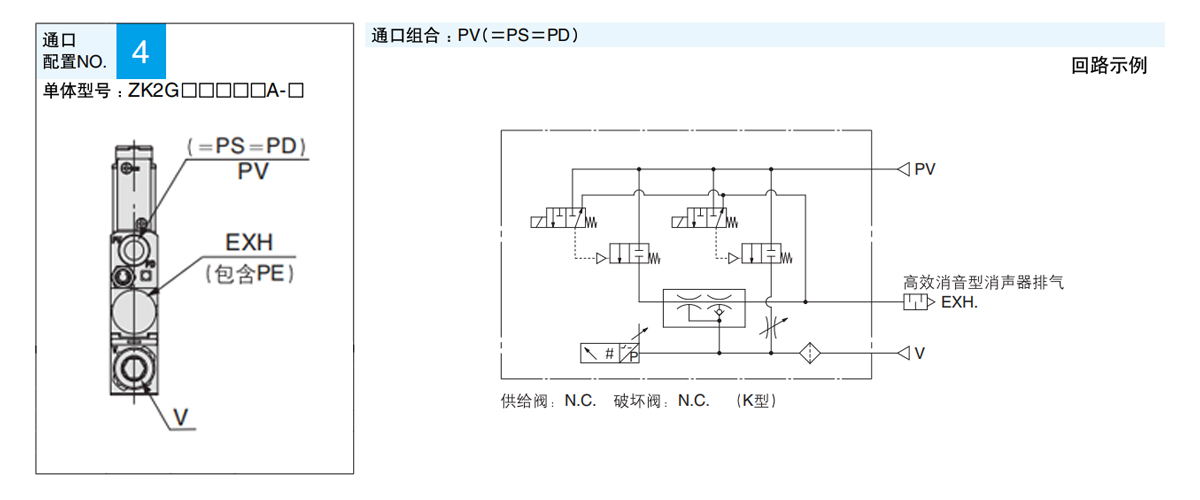

    Sistema Generatore di vuoto
    Tipo principale Unità singola
    Metodo di scarico Scarico silenziatore ad alta riduzione del rumore
    Esempi di usi, scopi, ecc. della presente specifica Livello di vuoto -
    Scarico Emissioni nell'ambiente operativo
    Pressione di rottura Uguale alla pressione FV
