Generatore di vuoto integrato serie CTM/CTX I Fornitori

Casa / Prodotti / Componenti per il vuoto / Generatore di vuoto combinato / Generatore di vuoto integrato serie CTM/CTX I

Generatore di vuoto integrato serie CTM/CTX I Generatore di vuoto integrato serie CTM/CTX I
  • Generatore di vuoto integrato serie CTM/CTX I
  • Generatore di vuoto integrato serie CTM/CTX I
Generatore di vuoto combinato

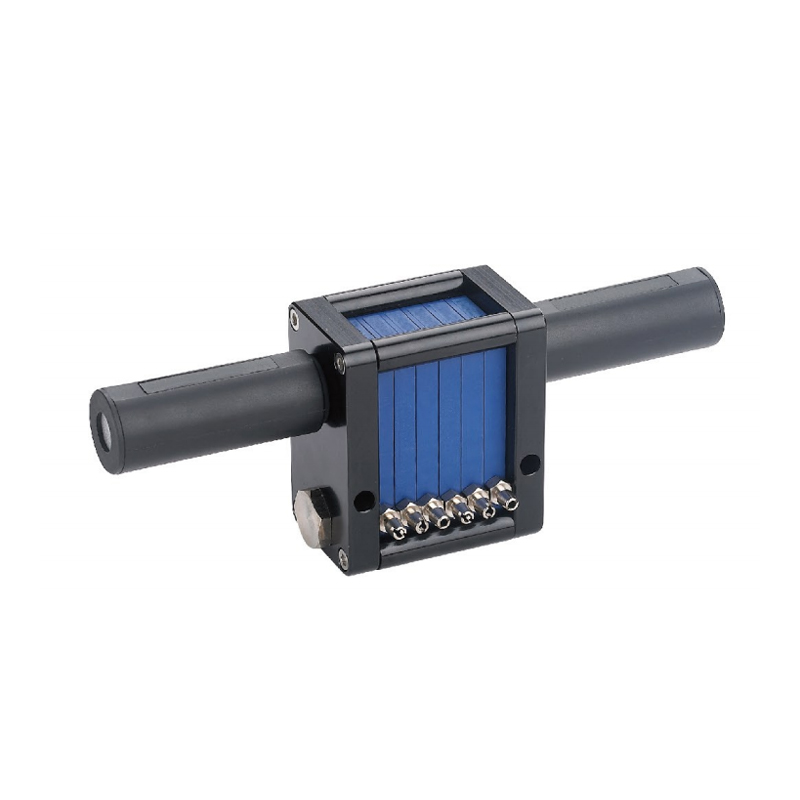

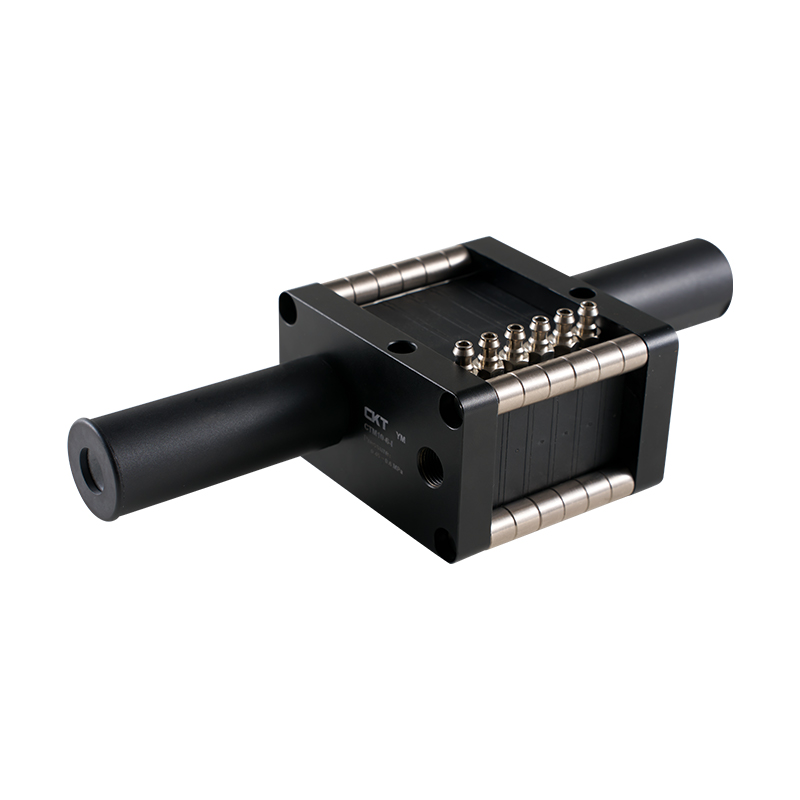

Generatore di vuoto integrato serie CTM/CTX I

Il generatore di vuoto integrato serie CTM/CTX I è un modulo generatore di vuoto compatto ed efficiente progettato per la movimentazione automatizzata. Genera una pressione negativa istantanea attraverso getti di aria compressa, sostituendo le tradizionali pompe per vuoto, ed è adatto per scenari con vincoli di spazio e ritmi elevati.

Caratteristiche principali

1. Tecnologia di trascinamento del getto

Nessuna parte meccanica in movimento, generazione di vuoto puramente pneumatico (valore tipico -85 kPa), lunga durata ed esente da manutenzione.

Il canale di espansione multistadio riduce il consumo di gas di oltre il 40%, adatto per fonti di gas da 0,1-1,5 MPa.

2. Capacità di risposta estremamente rapida

Stabilisce/rilascia il vuoto in millisecondi, supporta il funzionamento ad alta frequenza di 300 volte/minuto.

Funzionamento con ampio intervallo di temperature (-20 ℃ ~ 80 ℃), resistente alla polvere e agli ambienti con nebbia d'olio.

3. Architettura pronta all'uso

Il corpo principale integra unità filtranti e silenziatrici, che possono essere collegate direttamente alla ventosa o all'estremità del braccio del robot.

Il design modulare supporta la regolazione del flusso a frequenza variabile ed è compatibile con il controllo PLC/IIoT.
4. Adattabilità degli scenari

Risolvi i limiti di spazio del polso del robot e realizza la presa del vuoto incorporata.
Il design senza olio soddisfa i requisiti di pulizia dei settori alimentare/farmaceutico e può gestire componenti elettronici di dimensioni millimetriche.

E-mail: manager@cktworld.com
Scarica
PREC：Unità di vuoto/generatore di vuoto serie ZK2
SUCC：Nessun articolo successivo
  • Flusso di vuoto (l/min) di diversi livelli di vuoto (-kPa)
    Modellololo Specificaca
    -cation     		Fornitura
    pressione
    (barra)     		Aria
    consumo
    (l/min)     		0 10 20 30 40 50 60 70 80 90 Massimo.
    Livello di vuoto
    (-kPa)
    marchio comunitario 05×1 4.5 12 25 15 12.5 11 10 7.5 5.5 2 0.6 - 85
    10×1 4.5 28 32 28 24 22 18 15 11 5 1.35 - 85
    CTX 05×1 4.5 18 23 14 10 9 7.5 6 4 2.8 1.5 0.44 92
    10×1 4.5 31 32 21 18 16 14 11 9.5 5.5 2.5 1.1 92

    Tempo di evacuazione (s/L) per raggiungere diversi livelli (-kPa)
    Modellololo Specificaca
    -cation     		Fornitura
    pressione
    (barra)     		Aria
    consumo
    (l/min)     		10 20 30 40 50 60 70 80 90 Massimo.
    Livello di vuoto
    (-kPa)
    marchio comunitario 05×1 4.5 12 0.2 0.59 1.1 1.58 2.4 3.52 5.3 10.3 - 85
    10×1 4.5 28 0.12 0.28 0.6 0.81 1.18 1.82 2.65 5.21 - 85
    CTX 05×1 4.5 18 0.21 0.81 1.52 2.35 3.48 4.85 6.57 10.5 19.3 92
    10×1 4.5 31 0.14 0.4 0.78 1.22 1.77 2.4 3.3 4.95 9.62 92

    Parametro di prestazione
    Modellololo Specificacacation Fornitura pressure
    (MPa)     		Massimo.Vacuum Level
    (-kPa)     		Massimo.vacuum flow
    (l/min)     		Aria consumption
    (l/min)     		Livello di rumore
    (dB(A))     		Peso
    (g)     		Diametro del tubo consigliato
    (mm)
    Aria supply
    (P)     		Vuoto
    (V)     		Porta di scarico
    (E)
    marchio comunitario 05×2 0,45-0,6 85 25×2 29-41 55-60 67 6 6 3/8×1
    05×3 25×3 44-64 55-60 80 6 3/8×1
    05×4 25×4 61-85 55-60 247 8 3/8×1
    05x5 25×5 71-104 60-65 255 8 3/8×1
    05×6 25×6 89-125 60-65 281 8 3/8×1
    05×7 25×7 104-145 60-65 299 8 3/8×1
    05×8 25×8 120-168 60-65 317 10 3/8×1
    05×9 25×9 132-190 60-65 335 10 3/8×1
    05×10 25×10 148-211 60-65 353 10 3/8×1
    05×11 25×11 165-232 60-65 371 10 3/8×1
    05×12 25×12 180-252 60-65 389 10 3/8x2
    05×13 25×13 195-275 60-65 417 10 3/8x2
    05×14 25×14 208-293 60-65 435 10 3/8×2
    05×15 25×15 225-316 60-65 453 12 3/8x2
    05×16 25×16 241-335 60-65 471 12 3/8×2
    marchio comunitario 10×2 0,45-0,6 85 32×2 61-85 55-60 67 8 6 3/8×1
    10×3 32×3 91-125 60-65 80 8 3/8×1
    10×4 32×4 121-167 60-65 247 10 3/8×1
    10×5 32×5 151-212 60-65 255 10 3/8×1
    10×6 32×6 185-255 60-65 281 10 3/8×2
    10x7 32×7 211-295 60-65 299 10 3/8×2
    10×8 32×8 241-335 60-65 327 10 3/8×2
    10×9 32×9 271-376 60-65 345 12 3/8×2
    10×10 32×10 301-421 60-65 363 12 3/8×2
    10×11 23×11 332-463 60-63 381 12 3/8x2
    10×12 23×12 361-505 60-63 399 12 3/8×2
    CTX 05×2 0,45-0,6 93 23×2 43-49 55-60 67 6 6 3/8×1
    05x3 23×3 65-73 55-60 80 6 3/8×1
    05x4 23×4 85-96 60-63 247 8 3/8×1
    05×5 23×5 106-121 60-63 255 8 3/8×1
    05×6 23×6 130-144 60-63 281 8 3/8×1
    05×7 23x7 151-167 60-63 299 8 3/8×1
    05×8 23×8 173-193 60-63 317 10 3/8×1
    05×9 23x9 195-217 60-63 335 10 3/8×1
    05×10 23×10 215-241 60-63 353 10 3/8×1
    05×11 23×11 238-265 60-63 371 10 3/8×1
    05×12 23×12 260-289 60-63 389 10 3/8×2
    05×13 32×13 281-313 60-63 417 10 3/8×2
    05×14 32×14 346-335 63-65 435 10 3/8×2
    05×15 32×15 389-361 63-65 453 10 3/8×2
    05×16 32×16 346-385 63-65 471 10 3/8x2
    CTX 10×2 0,45-0,6 93 32×2 87-96 60-63 67 6 6 3/8×1
    10×3 32×3 130-145 63-65 80 6 3/8×1
    10×4 32×4 173-193 63-65 247 8 3/8×1
    10×5 32×5 215-241 63-65 255 8 3/8×1
    10×6 32×6 260-288 63-65 281 10 3/8×2
    10x7 32×7 303-337 63-65 299 10 3/8x2
    10×8 32×8 346-385 63-65 327 10 3/8×2
    10×9 32×9 389-433 63-65 345 12 3/8x2
    10×10 32×10 433-481 63-65 363 12 3/8×2
    10×11 32×11 476-529 63-65 381 12 3/8×2
    10×12 32×12 519-578 63-65 399 12 3/8x2
    *Marchio: temperatura di funzionamento dei prodotti di questa serie da -20° a 80°, pressione massima di alimentazione 7 bar.

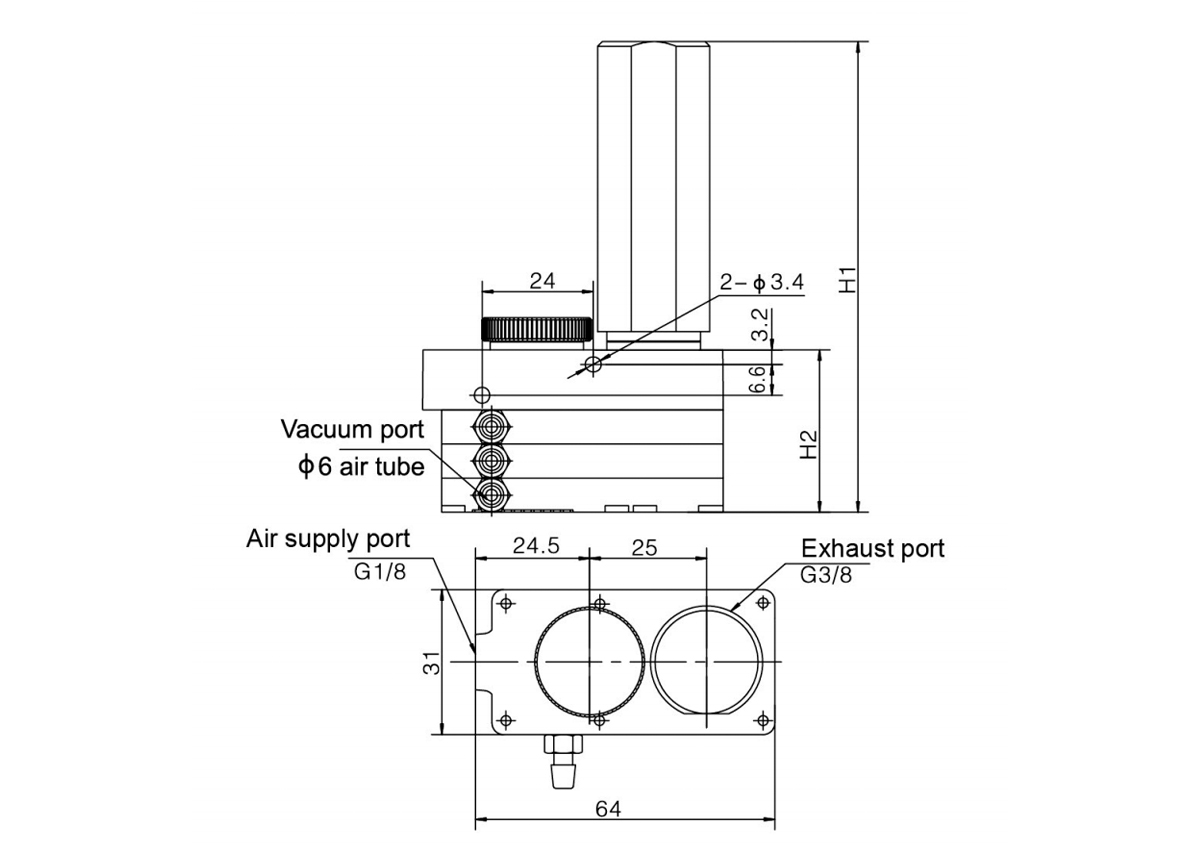

  • Modellolo Specifica H1 H2 Porto di rifornimento aereo
    specifica     		Porta del vuoto
    specifica     		Porta di scarico
    specifica
    marchio comunitario
    CTX     		5(10)×2 91.5 27.5 G1/8F M5φ6 Silenziatore esterno
    5(10)×3 99 35 G1/8F M5φ6 Silenziatore esterno

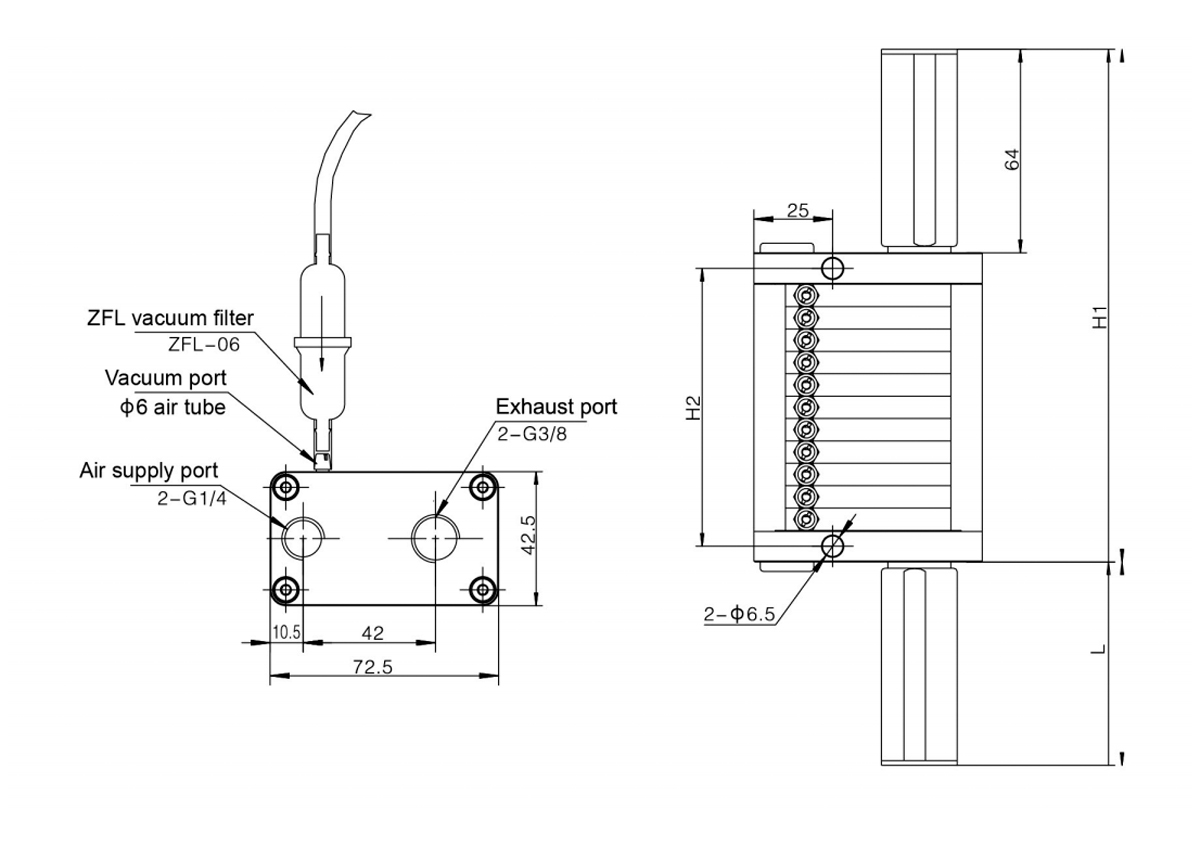

    Modellolo Lastra composita 5 10 Porto di rifornimento aereo specification Porta del vuoto specification Porta di scarico specification
    H1 H2 L H1 H2 L
    marchio comunitario
    CTX     		4 113 39 - 113 39 - SOL 1/4F M5φ6
    Tubo dell'aria     		Silenziatore esterno
    5 121 47 - 121 47 -
    6 128 54 - 128 54 64
    7 135 61 - 135 61 64
    8 142 68 - 142 68 64
    9 150 76 - 150 76 64
    10 157 83 - 157 83 64
    11 164 90 - 164 90 64
    12 172 98 64 172 98 64
    13 179 105 64 - - -
    14 186 112 64 - - -
    15 194 120 64 - - -
    16 201 127 64 - - -
